Bežné typy konektorov z optických vlákien zahŕňajú:

Bikonickýkonektory majú presne kužeľové konce pre nízku vložnú stratu. Má plastovú formu naplnenú sklom a začína sa tým, že sa vlákno formuje do objímky. Dvojkónické konektory sú zastarané.

D4 konektory sú vyrobené z kompozitného zirkóniového keramického krúžku pre dlhú životnosť. Majú vysokovýkonný závitový montážny systém a telo s kľúčom pre opakovateľnosť a kompatibilitu. Používa menšiu objímku ako SC alebo FC. Konektory D4 boli široko používané v telco sieťach v 80-tych až začiatkom 90-tych rokov, ale stávajú sa zastaranou technológiou.

ESCONNázov je odvodený od jeho aplikácie v rozhraní IBM ESCON kanála. Je podobný konektoru FDDI – duplexný konektor využívajúci 2,5 mm objímky. Hlavným rozdielom je jeho výsuvný kryt na rozdiel od pevného krytu. Plášť je cez objímku a je odpružený a zasúva sa. Konektory ESCON sa používajú na pripojenie k zariadeniu zo zásuvky.

AnFC, alebo pevné pripojenie, konektor je vyrobený z celozirkónového keramického ferule pre dlhú životnosť. Majú vysokovýkonný závitový montážny systém a telo s kľúčom pre opakovateľnosť a kompatibilitu. Primárne sa používajú s jednovidovými vláknami a používajú sa v telefónoch, prístrojoch a vysokorýchlostných komunikačných spojeniach. Štýl je podobný konektoru ST, ale používa závitové pripojenie, vďaka čomu je vhodnejší do prostredia s vysokými vibráciami.

FDDIkonektory sú navrhnuté spoločnosťou ANSI na použitie v sieťach FDDI. Tento konektor je duplexný konektor využívajúci dve 2,5 mm objímky a má pevný kryt cez objímky. Tento konektor má pevný kryt, ktorý chráni objímky pred poškodením. Zvyčajne sa používajú na pripojenie k zariadeniu zo zásuvky v stene, ale zvyšok siete bude mať konektory ST alebo SC.

LC, tiež známe ako Lucent Connectors, Little Connectors alebo Local Connectors, majú presné PC leštené zirkónové keramické objímky. Majú puzdro v štýle push-pull RJ45 a západku. Sú o polovicu menšie ako štandardné konektory a pripomínajú menšiu verziu SC. Tento dizajn zvyšuje hustotu balenia o 50 % vďaka úzkemu pôdorysu a dizajnu push/pull snap-lock. Konektory LC sa používajú v súkromných a verejných sieťach a získavajú na popularite vďaka zostavám optického vysielača/prijímača s malým tvarovým faktorom (SFF).

Loopbackkonektory sa používajú pri testovaní systémov transceiverov. Loopback opisuje spôsob smerovania elektronických signálov z ich pôvodného zariadenia na prijímací koniec zdroja bez spracovania alebo úpravy. Toto je najlepšie použiť ako spôsob testovania prenosu dopravnej infraštruktúry.

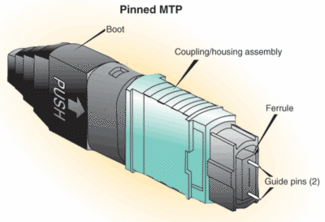

MTP, skratka pre Multi-Fiber Push On/Pull Off, konektory sú závitovým typom konektora z optických vlákien. Sú ideálne pre aplikácie s vysokou hustotou. MTP konektory je komerčný názov pre MT konektory, čo sú 12-vláknové konektory pre gumený kábel. Používa sa pre vopred ukončené káblové zostavy a kabelážne systémy.

TheMT-RJpoužíva objímku menšiu ako štandardná MT na uchytenie dvoch vlákien. MT znamená mechanický prevod a RJ znamená Register Jack. Používa tiež stlačenie na uvoľnenie západky, ktorá je veľmi podobná tej, ktorá sa nachádza na modulárnom konektore, aby bola jeho prevádzka oboznámená. MT-RJ používajú kolíky na zarovnanie a majú samčie a samičie verzie. Sú iba multimódové a sú ukončené metódou predlešteného/splice.

AnMUkonektor je objímka s priemerom 1,25 mm pre kompaktné viacnásobné optické konektory a samosvorný mechanizmus pre aplikácie so zadnou doskou. Tieto „miniatúrne jednotky“ sa využívajú vo vysokorýchlostných dátových komunikáciách, hlasových sieťach, telekomunikáciách a aplikáciách DWDM s vysokou hustotou. Konektory MU sú populárnejšie v Japonsku.

SC, alebo Subscriber Connectors, sú vysoko presné keramické objímky. Vyznačujú sa zaskakovacím uzamykacím mechanizmom pre pozitívne zapadnutie. SC konektory používajú push-pull dizajn a môžu byť použité pre simplexné alebo multiplexné aplikácie. Majú telo s kľúčom pre opakovateľnosť a kompatibilitu a sú ideálne pre aplikácie s vysokou hustotou. SC sa označujú ako priestorové konektory, pretože sa používajú na priestorové inštalácie. Hoci má kompaktný dizajn z tvrdého plastu, nemajú najmenší pôdorys, ktorý vyžaduje 0,378 štvorcových palcov.

SMAkonektory majú lacnú multimodovú spojku so schválením pre vojenské aplikácie. SMA, čo je skratka pre Subminiature A, je mikrovlnný konektor.

SV, alebo Straight Tip, konektory sú zložené z presného zirkóniového keramického ferule. Majú jednoducho zostaviteľný jednodielny bajonetový montážny systém. Môžu byť použité pre jednovidové aj viacvidové vlákna. Tento typ konektora je veľmi populárny v komunikačných aplikáciách, ako sú LAN a CCTV systémy. Konektory ST sa tiež označujú ako BFOC (Bayonet Fiber Optical Connector). Majú keramický hrot, ktorý presahuje telo konektora. Toto je tiež známe ako simplexný bajonetový otočný konektor a vyžaduje si zvláštnu starostlivosť, pretože objímka je nechránená. Zatiaľ čo konektor ST je stále populárny v mnohých priemyselných aplikáciách, stráca priazeň voči kompaktnejším, kľúčovým tvarovým faktorom.
