Optický konektor

Konektory Lucent (LC)

Konektory LC majú jedny z najmenších objímok s rozmermi 1 1/4 mm, čo je približne polovica veľkosti konektora ST. Ich malá veľkosť ich zaraďuje do kategórie koncoviek s malým tvarovým faktorom. Tieto konektory fungujú dobre pre viacrežimové vysielače a prijímače a jedno{4}}režimové káble.

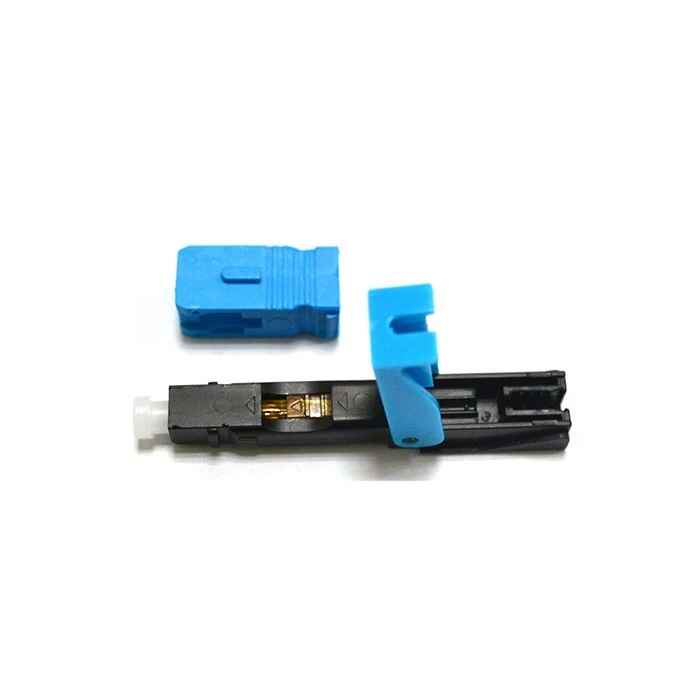

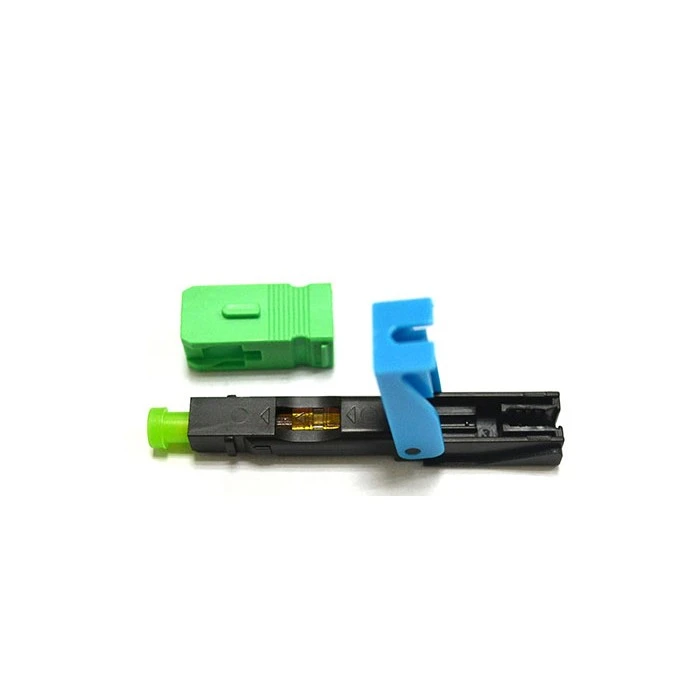

Štandardné konektory (SC)

Konektory SC majú objímku 2 1/2 mm, ktorá zapadne na miesto. Pomocou pohybu zatlačením a vytiahnutím zaistite konektor. Tieto typy zakončení majú vysokú úroveň výkonu, čo spolu s poklesom ceny od ich uvedenia prispelo k ich veľkej popularite vo viacerých aplikáciách. V skutočnosti mnohé pôvodne aplikácie s konektormi ST teraz namiesto toho používajú konektory SC, pretože SC bol vynájdený na nahradenie ST v telekomunikačných aj dátových komunikáciách.

ST konektory

Konektory ST patria medzi najstaršie typy konektorov optických káblov. Až do roku 2005 bola táto značka konektorov AT&T považovaná za jednu z najpopulárnejších koncoviek vlákien. Aj keď riešenia, ktoré riešia niektoré problémy prítomné, konektory ST nahradili tieto konektory, stále zostávajú populárne. Dnes sú ich náklady vzhľadom na ich vek nízke, čo z nich robí voľbu pre projekty, ktoré-zohľadňujú rozpočet. Dizajn konektorov ST je 2 1/2 mm objímka, ktorá má bajonetové- spojenie medzi vláknami prostredníctvom adaptéra. Tieto objímky používajú konštrukciu so zaťažením pružiny{10}, ktorá môže sťažiť inštaláciu, pokiaľ časti nemajú presné dosadnutie, hoci drážka s kľúčom pomáha pri zarovnaní objímok na pripojenie.

Konektory Ferrule Core (FC).

Konektory FC patria medzi najobľúbenejšie na použitie s jedno{0}}režimovými pripojeniami pred uvedením konektorov LC a SC. Používajú skrutkovací-objímku s kľúčom. Proces zaskrutkovania objímky si však vyžaduje viac času a úsilia v porovnaní so zacvakávacími-konektormi SC. Skrutkovaný-konštrukcia zabraňuje prerušeniu spojenia, a to aj vtedy, keď niekto ťahá za kábel alebo keď má systém aplikácie v oblastiach s veľkým množstvom pohybu. Video cez vlákno je jedno použitie pre tieto typy konektorov kvôli neustálemu toku dát cez kábel a bezpečnosti konektora. Rovnako ako konektory ST a SC, aj koncovky FC používajú 2 1/2 mm objímku. S hybridným adaptérom môže každý vytvoriť most medzi týmito typmi konektorov.

Viac{0}}pozičné optické (MPO) konektory

MTP je komerčná značka konektorov MPO. Konektory MTP a MPO sú rovnaké, s výnimkou toho, že značka MTP má špecifické použitie pre vysoko{1}}výkonné aplikácie, zatiaľ čo MPO funguje v mechanickejších situáciách. Tieto dva konektory zvyčajne spájajú ploché káble s viacerými vláknami. Tieto konektory majú dva až šesť radov po 12 alebo 16 vlákien. Konektory MPO s 12 vláknami v rade môžu mať dva až šesť radov, pričom dva sú najbežnejší počet. Konektory, ktoré majú 16 vlákien v rade, nemajú viac ako dva rady. Spojenia medzi objímkami používajú kolíky a otvory na spojenie koncov vlákna s iným káblom alebo elektronickým zariadením. Tento typ konektora má najčastejšie aplikácie buď vo vysokorýchlostných{12}}prepojeniach, ktoré používajú viacrežimové pripojenie, alebo pre vopred{13}}zakončené zoskupenia káblov.

Konektory MT-RJ

Dnes sa konektory MT-RJ vytratili z používania. Niektoré systémy však môžu stále vyžadovať tieto konektory na opravu. MT-RJ funguje iba pre multimódové káble s duplexnými vláknami. Obidve vlákna idú do objímky, ktorá sa pripája k svojej spojenej polovici pomocou kolíkov a otvorov, podobne ako koncovky MPO. Existujú aj niektoré varianty zástrčiek-a{7}}konektorov tohto typu konektora.

Vyčistite svoje konektory
Jedným z najdôležitejších krokov údržby optických káblov a konektorov je ich pravidelné a dôkladné čistenie. Nečistoty, prach, olej a iné nečistoty môžu ovplyvniť kvalitu a výkon vašich optických signálov, spôsobiť útlm, odrazy a rušenie a dokonca poškodiť jadro vlákna alebo koncovku-konektora. Na čistenie konektorov by ste mali v závislosti od typu a veľkosti konektora použiť utierku, ktorá nepúšťa vlákna, čistiacu kazetu alebo nádobu na stlačený vzduch. Mali by ste tiež skontrolovať svoje konektory pred a po čistení mikroskopom alebo video sondou, aby ste sa uistili, že sú bez nečistôt a škrabancov.
Uskladňujte káble správne
Ďalším kľúčovým faktorom pre údržbu vašich optických káblov a konektorov je ich správne skladovanie, keď sa nepoužívajú alebo sa prepravujú. Nevystavujte káble extrémnym teplotám, vlhkosti, slnečnému žiareniu, chemikáliám alebo mechanickému namáhaniu, pretože môžu znehodnotiť materiál vlákna, spôsobiť praskliny alebo zlomiť kábel. Mali by ste tiež opatrne a voľne navíjať káble, dodržiavať odporúčaný polomer ohybu a vyhýbať sa zauzleniam, zákrutám alebo uzlom. Káble by ste mali jasne označiť a používať ochranné kryty, vrecká alebo puzdrá, aby ste predišli prachu a poškodeniu konektorov.
Pravidelne testujte svoje káble
Aby ste sa uistili, že vaše optické káble a konektory fungujú dobre a poskytujú očakávaný výkon, mali by ste ich pravidelne testovať pomocou vhodných nástrojov a metód. Optický výkon, útlm a stratu vašich káblov by ste mali merať pomocou merača výkonu, svetelného zdroja alebo optického čas -doménového reflektometra (OTDR). Mali by ste tiež skontrolovať kvalitu a integritu vašich optických signálov pomocou analyzátora optického spektra (OSA) alebo analyzátora optickej modulácie (OMA). Mali by ste porovnať výsledky svojich testov so špecifikáciami a štandardmi vášho systému a identifikovať akékoľvek problémy alebo anomálie.
V prípade potreby opravte alebo vymeňte káble
Niekedy, napriek vášmu najlepšiemu úsiliu, vaše optické káble a konektory môžu utrpieť poškodenie, opotrebovanie alebo zlyhanie, ktoré nemožno opraviť čistením alebo testovaním. V takom prípade by ste mali čo najskôr opraviť alebo vymeniť káble, aby ste predišli ďalším problémom alebo prestojom. Na spájanie zlomených alebo narezaných vlákien by ste mali použiť zváračku alebo mechanickú spojku podľa pokynov výrobcu a bezpečnostných opatrení. Na pripojenie alebo výmenu káblov by ste mali používať aj kompatibilné a vysokokvalitné-konektory, adaptéry a prepojovacie káble a vyhýbať sa miešaniu rôznych typov alebo druhov vlákien.
Vyškolte svoj personál a dodržiavajte osvedčené postupy
Nakoniec, jedným z najefektívnejších spôsobov údržby optických káblov a konektorov je vyškoliť váš personál a dodržiavať osvedčené postupy pri manipulácii, inštalácii a prevádzke vášho optického systému. Mali by ste vzdelávať svojich zamestnancov o základoch optických vlákien, typoch a charakteristikách káblov a konektorov z optických vlákien, potenciálnych nebezpečenstvách a rizikách práce s optickými vláknami a správnych postupoch a technikách čistenia, skladovania, testovania, opravy a výmeny optických komponentov. Mali by ste tiež dodržiavať priemyselné štandardy a pokyny pre inštaláciu, ukončenie a certifikáciu optických vlákien a zdokumentovať svoje činnosti údržby a záznamy.
