Adaptér z optických vlákien
Evolux Fiber: Výrobca vášho profesionálneho optického adaptéra!
Spoločnosť Shenzhen Evolux Fiber Co., Ltd je popredným poskytovateľom-špičkových riešení pre optické vlákna, ktorá sa špecializuje na výskum, vývoj, výrobu a distribúciu-kvalitných produktov z optických vlákien. Založená v roku 2013 a so sídlom v Shen Zhen, Čína, sme sa ukázali ako dôveryhodné meno v oblasti vláknovej optiky. So silným zameraním na inovácie a spoľahlivosť sa snažíme splniť vyvíjajúce sa požiadavky globálneho telekomunikačného priemyslu.
Naše výhody
Rôznorodé produktové portfólio
Poskytujeme komplexný rad produktov s optickými vláknami, od jednorežimových a viacrežimových optických vlákien až po špeciálne optické vlákna pre špecifické aplikácie vrátane káblov z optických vlákien, konektorov, vysielačov, adaptérov a súvisiaceho príslušenstva, aby sme splnili rôznorodé potreby našich zákazníkov.
Výborná zákaznícka podpora
Zostavili sme tím odborníkov, ktorí sú pripravení podporiť našich zákazníkov. Pomáhajú zákazníkom pri výbere správneho riešenia s optickými vláknami a usmerňujú proces implementácie, čo zákazníkom umožňuje využívať komplexné pred{1}}konzultácie pred predajom,{2}}podporu predaja a technickú pomoc.
Pokročilé výskumné a vývojové zariadenia
Najmodernejšie{0}}{1}}-výskumné a vývojové zariadenia, vybavenie a špecializované laboratóriá poskytujú ideálne prostredie na vykonávanie špičkového-výskumu, experimentovania a testovania materiálov z optických vlákien, dizajnu a výrobných procesov.
Profesionálne služby prispôsobenia
Ponúkame možnosti prispôsobenia, ktoré zákazníkom umožňujú prispôsobiť produkty z optických vlákien ich špecifickým potrebám. Priemer vlákna, poťahový materiál alebo typ konektora je možné flexibilne prispôsobiť.
Product Categories
Latest Products
ADAPTÉR OPTICKÉHO VLÁKNA OEM A VELKÉ DODÁVKY
Spoľahlivý partner na dodávku adaptérov z optických vlákien pre vaše produkty a projekty
Zdrojové štandardné, hybridné a multi{0}}vláknové adaptéry pre telekomunikačné siete, systémy FTTH, dátové centrá, optické distribučné zariadenia a produkty pripojenia OEM.
Evolux dodáva optické adaptéry SC, LC, FC, ST, E2000, MU, MT-RJ a MPO/MTP v jedno-režime, multimóde, UPC, APC, simplex, duplex a{3}}vlákno.
Či už získavate štandardné spojky z optických vlákien na distribúciu, priraďujete adaptéry k kusovníku projektu alebo vyvíjate rad produktov privátneho{0}}značenia, náš tím vám môže pomôcť potvrdiť požadovanú konfiguráciu pred odberom vzoriek a hromadnou výrobou.
01
Štandardné a vlastné konfigurácie
Vyberte rozhranie konektora, režim vlákna, typ leštenia, konfiguráciu portu, štruktúru krytu a balenie potrebné pre vašu aplikáciu.
02
Ukážka{0}}do{1}}podpory produkcie
Pred začatím hromadnej výroby vyhodnoťte vhodnosť produktu, kompatibilitu, vzhľad a príslušné požiadavky na výkon.
03
OEM štítky a balenie
Pri súkromných-štítkoch a objednávkach na distribúciu je možné prediskutovať-špecifické štítky, čísla modelov, čiarové kódy, logá a balenie zákazníka.
04
Malé{0}}dávkové a objemové objednávky
K dispozícii je podpora pre hodnotenie vzoriek, malé{0}}prispôsobovanie v dávkach a hromadný nákup{1}}založený na projekte.
Nakonfigurujte optický adaptér pre vašu presnú aplikáciu
Výber adaptéra z optických vlákien zahŕňa viac než len zhodu s názvom konektora. Rozhranie konektora, typ lesku, režim vlákna, hustota portov, zarovnávacia objímka, montážna štruktúra a dizajn krytu, to všetko môže ovplyvniť kompatibilitu so sieťou, panelom alebo zariadením, do ktorého bude adaptér nainštalovaný.
Pošlite nám svoje technické požiadavky, existujúci technický list, výkres alebo fyzickú vzorku. Pred usporiadaním vzoriek alebo výroby skontrolujeme konfiguráciu.
Rozhranie konektora
Vyberte si rozhranie konektora, ktoré zodpovedá vašej optickej sieti, zariadeniu alebo panelovému systému.
Dostupné možnosti zahŕňajú:
- SC
- LC
- FC
- ST
- E2000
- MU
- MT-RJ
- MPO/MTP
- Hybridné adaptéry
Pre hybridné adaptéry z optických vlákien špecifikujte požadované rozhranie konektora na každej strane.
Režim vlákna
Vyberte režim vlákna, ktorý zodpovedá pripojeným káblovým zostavám a požiadavkám na sieťový prenos.
Dostupné možnosti zahŕňajú:
- Single{0}}režim
- Multimode
- Konfigurácie OM3
- Konfigurácie OM4
- Možnosti špecifické pre -aplikáciu
Pri vyžiadaní vzoriek alebo cenovej ponuky uveďte režim vlákna alebo existujúcu špecifikáciu kábla.
Poľský typ
Potvrďte typ leštenia konektora požadovaný pre pripojené optické komponenty a rozhrania zariadení.
Bežné možnosti zahŕňajú:
- UPC
- APC
- UPC-na-UPC
- APC-na-APC
- Konfigurácie hybridného leštenia
V prípade hybridných adaptérov uveďte požadovaný typ leštidla na oboch stranách, ak je to možné.
Konfigurácia portu
Vyberte konfiguráciu portu podľa typu konektora, hustoty panela a prostredia inštalácie.
Dostupné konfigurácie môžu zahŕňať:
- Simplex
- Duplex
- Quad
- Viac{0}}portov
- Viac{0}}vlákno
Uveďte požadovaný počet portov a panelovej aplikácie, aby sme mohli potvrdiť kompatibilnú štruktúru adaptéra.
Montážna a skriňová konštrukcia
Vyberte si montáž a štruktúru krytu podľa otvoru v paneli, spôsobu inštalácie a prevádzkového prostredia.
Dostupné štruktúry môžu zahŕňať:
- Prírubové
- Bezprírubové
- Zaklapnite-
- Upevnenie na skrutku-
- Uzavretý
- Kovové puzdro
- Plastové puzdro
Ak je mechanická kompatibilita kritická, uveďte výrez na paneli alebo existujúce rozmery adaptéra.
Zarovnávacia manžeta
Vyrovnávaciu objímku vyberte podľa typu konektora, materiálu objímky a požadovaného výkonu pripojenia.
Dostupné možnosti môžu zahŕňať:
- Keramický rukáv
- Kovový rukáv
- Rozdelený rukáv
- Pevný rukáv
- Aplikačné-možnosti rukávov
Ak je potrebný špecifický materiál rukáva, uveďte ho v technickej špecifikácii alebo v dopyte.
Konfigurácia MPO/MTP
Adaptéry z optických vlákien MPO/MTP vyžadujú niekoľko podrobností o konfigurácii, aby sa zaistila kompatibilita s kompletným viac{0}}vláknovým systémom.
Uveďte:
- Počet vlákien
- Orientácia kľúča
- Požadovaná polarita
- Prírubová alebo bezprírubová konštrukcia
- Farba bývania
- Panelová alebo kazetová aplikácia
Pohlavie konektora by sa malo potvrdiť aj tam, kde ovplyvňuje kompletnú zostavu kábla.
Vlastné bývanie a identifikácia
Prispôsobte vzhľad, identifikáciu a balenie adaptéra podľa požiadaviek vašej značky alebo distribúcie.
Dostupné možnosti môžu zahŕňať:
- Farba bývania
- Farba protiprachového uzáveru
- Označenie produktu
- Zákaznícky štítok
- Číslo modelu
- Čiarový kód
- Vnútorný obal
- Vonkajšie označenie kartónu
Dostupnosť prispôsobenia a MOQ závisia od štruktúry produktu a množstva objednávky.
PROCES VÝROBY ADAPTÉRA NA OPTICKÉ VLÁKNA
Ako sa vyrábajú optické adaptéry?
Výroba adaptéra z optických vlákien vyžaduje presné rozmery krytu, stabilné uchytenie konektora a presné zarovnanie medzi pripojenými rozhraniami vlákien.
Presný výrobný proces sa líši v závislosti od typu adaptéra, materiálu krytu, montážnej konštrukcie a spôsobu vyrovnania. Každá objednávka by mala byť vyrobená podľa schválenej špecifikácie produktu, výkresu a požiadavky na kontrolu.
Špecifikácia a kontrola materiálu
Pred výrobou sa skontroluje a potvrdí výkres produktu, konfigurácia adaptéra a požiadavky na objednávku.
Vstupné kryty, vyrovnávacie puzdrá, montážne spony, uzávery, protiprachové uzávery a ďalšie komponenty sa kontrolujú na:
- Správne rozmery
- Materiál a farba
- Stav povrchu
- Čistota
- Integrita komponentov
- Identifikácia modelu a šarže
Ako výrobná a kontrolná referencia sa používa schválený výkres, vzorka alebo špecifikácia.

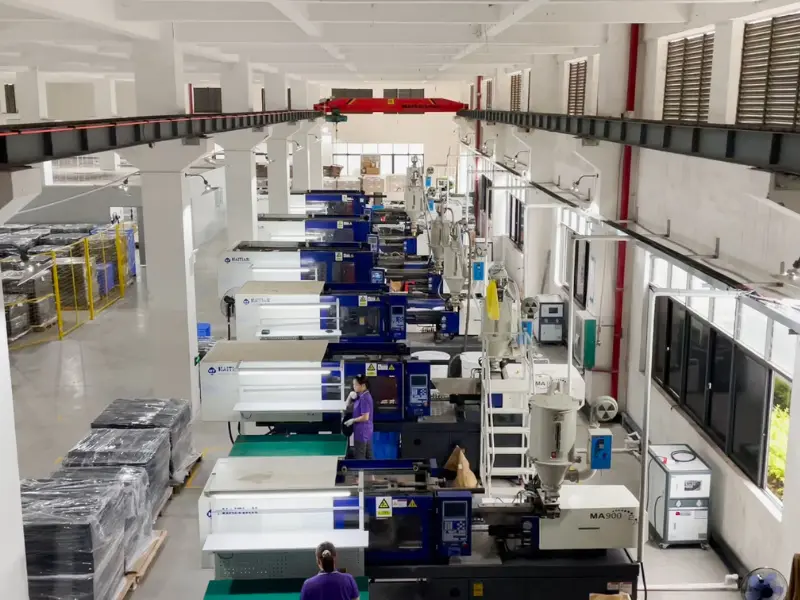

Tvarovanie a spracovanie krytu
Plastové kryty adaptérov sú tvarované podľa požadovaného konektorového rozhrania, montážnej štruktúry a identifikačnej farby.
Kovové telesá adaptérov môžu vyžadovať opracovanie, tvarovanie alebo povrchovú úpravu v závislosti od dizajnu produktu.
Skriňa je kontrolovaná na:
- Rozmerová presnosť
- Povrchové chyby
- Blesk alebo deformácia
- Štruktúra príruby a klipu
- Geometria vstupu konektora-
- Kompatibilita{0}}montáže na panel
Príprava vyrovnávacieho komponentu
V prípade adaptérov SC, LC, FC, ST, MU, E2000 a iných{1}}objímok sú keramické alebo kovové vyrovnávacie objímky vyčistené a pripravené na inštaláciu.
V prípade adaptérov z optických vlákien MPO/MTP sa príprava zameriava na:
- Orientácia kľúča
- Umiestnenie konektora
- Retenčná štruktúra
- Konfigurácia príruby
- Geometria krytu
- Kompatibilita panelov
Všetky komponenty musia zostať pred montážou čisté a bez poškodenia.

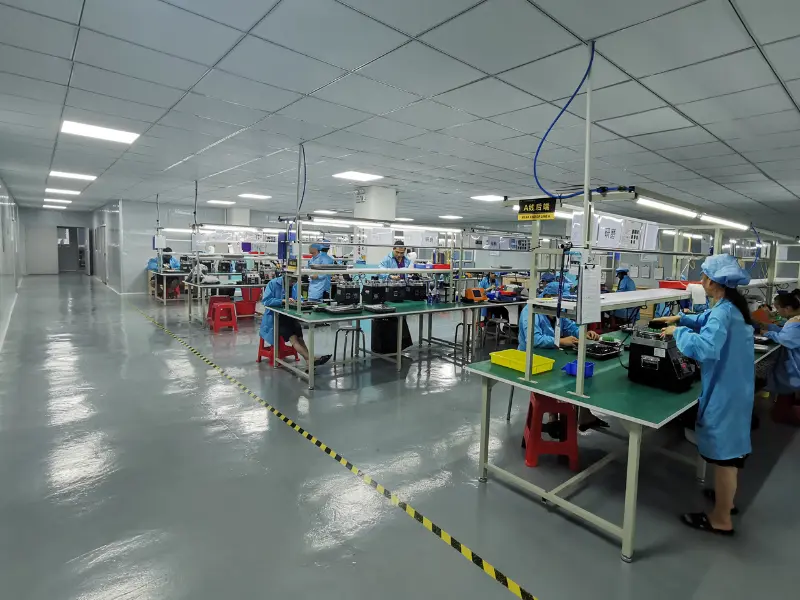

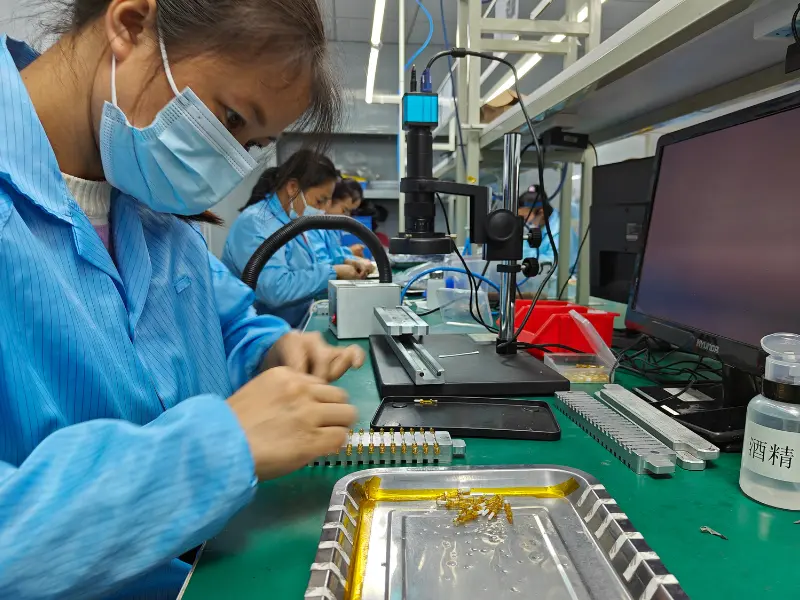

Presná zostava adaptéra
Kryt, vyrovnávacie komponenty a montážne príslušenstvo sú zmontované podľa schváleného dizajnu produktu.
Montáž môže zahŕňať:
- Inštalácia vyrovnávacej objímky
- Spájanie častí bývania
- Inštalácia montážnych svoriek alebo skrutiek
- Montáž uzáverov a krytov proti prachu
- Potvrdenie orientácie kľúča
- Aplikácia označenia produktov
Kontrolovaná montáž pomáha predchádzať posunutiu puzdra, poškodeniu krytu a nesprávnej inštalácii komponentov.

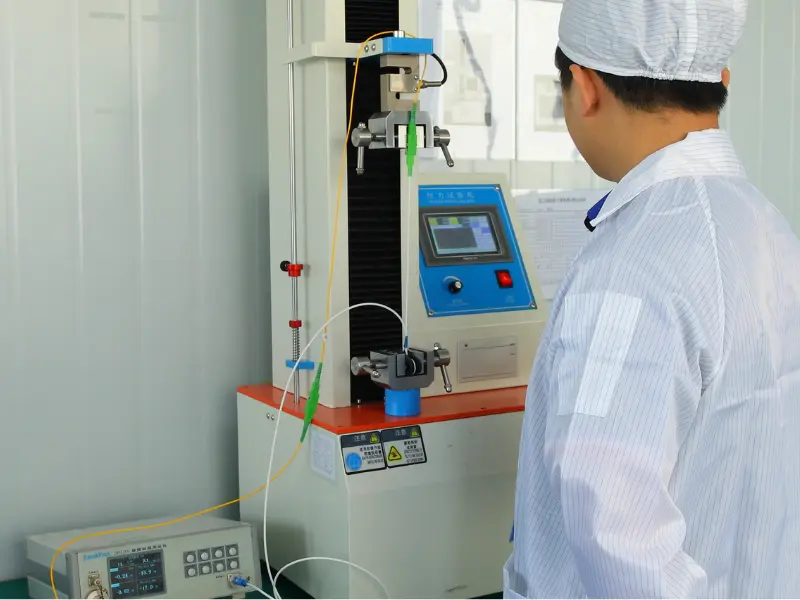

Mechanické a optické overenie
Zostavený adaptér je skontrolovaný, aby sa potvrdila mechanická kompatibilita, štrukturálna stabilita a použiteľný optický výkon.
Kontrola a testovanie môže zahŕňať:
- Celkové rozmery
- Prispôsobenie panelu
- Vloženie a vybratie konektora
- Uchytenie konektora
- Prevádzka uzávierky
- Orientácia kľúča
- Strata pri vložení páru-
- Opakovateľnosť spojenia
- Trvanlivosť párenia

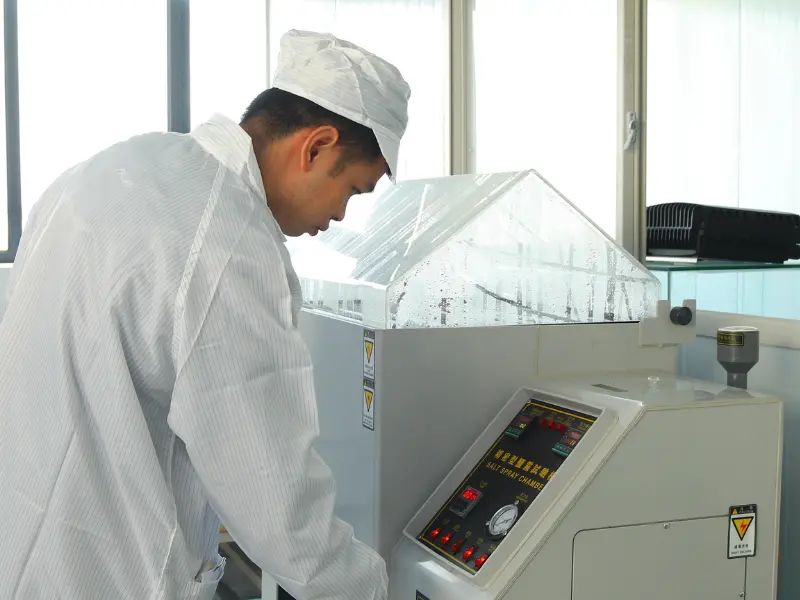

- Testovanie environmentálnej spoľahlivosti
Požiadavky na testovanie a akceptačné limity závisia od modelu adaptéra a špecifikácie zákazníka.
Čistenie, konečná kontrola a balenie
Po montáži a testovaní sa adaptér vyčistí, aby sa odstránil prach, častice a zvyšky z výroby.
Záverečná kontrola potvrdzuje:
- Správny model produktu
- Farba krytu a krytu proti prachu
- Stav povrchu
- Vnútorná čistota
- Presnosť štítkov a čiarových kódov
- Množstvo produktu
- Spôsob balenia
- Označenie kartónu

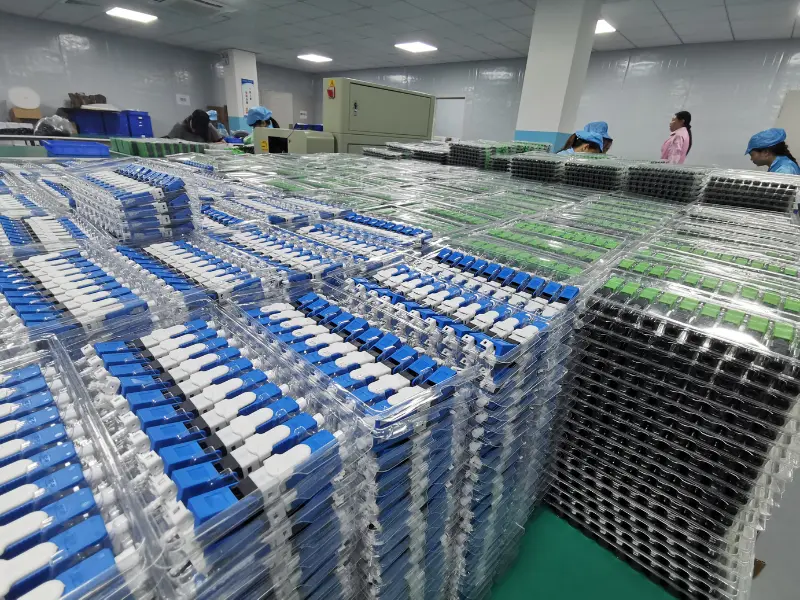

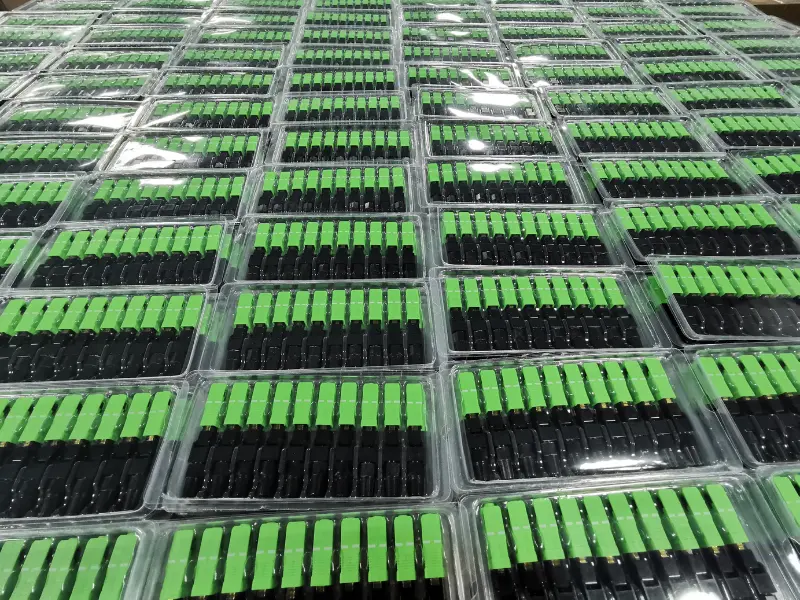

Kvalifikované adaptéry sú pred odoslaním balené v hromadných, individuálnych alebo{0}}zákazníckych obaloch.
Adaptéry z optických vlákien (tiež známe ako vláknové spojky, Fiber Adapter ) sú určené na spojenie dvoch optických káblov. Majú jednovláknový konektor (simplex), dvojvláknový konektor (duplex) alebo niekedy verzie so štyrmi optickými konektormi (quad). Adaptér z optických vlákien možno vložiť do rôznych typov optických konektorov na oboch koncoch adaptéra z optických vlákien, aby sa realizovala konverzia medzi rôznymi rozhraniami, ako sú FC, SC, ST, LC, MTRJ, MPO a E2000, a je široko používaný v nástrojoch s rámami na distribúciu optických vlákien (ODF), ktoré poskytujú vynikajúci, stabilný a spoľahlivý výkon.
Bežné typy optických adaptérov
SC adaptér
Adaptér SC (Subscriber Connector) je adaptér štvorcového -tvaru, ktorý využíva mechanizmus tlače{1}} na rýchle a bezpečné pripojenie. Je široko používaný v dátovej komunikácii a telekomunikačných sieťach.
LC adaptér
Adaptér LC (Lucent Connector) je malý -konektor s vysokou hustotou a push{1}}vyťahovacím dizajnom. Bežne sa používa v dátových centrách a telekomunikačných aplikáciách, kde je rozhodujúca optimalizácia priestoru.
ST adaptér
Adaptér ST (Straight Tip) je bajonetový{0}}konektor s otočným-zapínaním/otáčaním-. Aj keď je v moderných inštaláciách menej bežný, v starších sieťach bol široko používaný.
Adaptér MTP/MPO
Adaptéry MTP (Multi-Fiber Termination Push-on) a MPO (Multi-Fibre Push-On) sa používajú pre aplikácie s vysokou-hustotou. Často sú spojené s paralelnou optikou a bežne sa používajú v prostrediach dátových centier na vysokorýchlostné-pripojenie.
FC adaptér
Adaptér FC (Ferrule Connector) má skrutkový-mechanizmus a často sa používa v testovacích zariadeniach a niektorých starších sieťach s optickými vláknami. V moderných inštaláciách je to menej bežné.
MT-Adaptér RJ
Adaptér MT-RJ (Mechanical Transfer{1}}Registered Jack) je duplexný konektor s oboma vláknami v jedinom malom prevedení. Bežne sa používa v sieťových aplikáciách, kde ide o priestor.
Aplikácia optického adaptéra
Lokálna sieť alebo internet
Používa sa na inštaláciu lokálnych sietí vytvorených z prepojovacích káblov. Napríklad, pokiaľ ide o ethernetové siete, prepojovacie káble spájajú zariadenia pomocou adaptéra z optických vlákien alebo patch panela. Na trhu je dostupných veľa druhov a majú rôzne kombinácie a odrody.
Ukončenie optických vlákien
Používa sa na ukončenie optického vlákna a bežne sa vyskytuje v telekomunikačných, LAN a CATV aplikáciách. Tieto adaptéry sa zvyčajne používajú na pripojenie jedného konca optického vlákna k adaptéru na ukončenie a druhého konca typu vlákien k jeho koncom. Podobne môže byť ukončenie vykonané manuálne alebo automaticky, v závislosti od vašich požiadaviek a zariadenia.
vytváranie sietí
Používa sa pri inštalácii sieťových systémov. Aj v tomto prípade sa na pripojenie počítačov v sieti používajú prepojovacie káble. Adaptér z optických vlákien možno použiť s podnosom na spojenie optických vlákien, pretože ich chráni pred poškodením. Tieto adaptéry sú však pripevnené na konci každého kábla, aby sa zabezpečilo jeho správne a efektívne fungovanie. Okrem toho, keď inštalujete sieťové káble, je vhodné použiť nástroje ako odizolovač a krimpovač. Pomocou týchto nástrojov sú všetky vodiče v sieťovom systéme správne prerezané, odizolované a pripojené. Okrem toho je potrebné zabezpečiť, aby sa používal medený-tienený kábel (RG6), ktorý poskytuje lepšiu kvalitu signálu a minimalizuje rušenie z iných zariadení.
Bezpečnostný systém
Používa sa v zabezpečovacom systéme s alarmom. Tento adaptér je zapojený medzi alarm a prijímač, vďaka čomu môžu obe zariadenia komunikovať prostredníctvom bezdrôtového sieťového pripojenia. Bezpečnostný systém vždy potrebuje spoľahlivé údaje, preto sú na tento účel najvhodnejšie adaptéry z optických vlákien.
Stupeň spomaľovania horenia adaptéra
Horľavosť UL94 je najpoužívanejší štandard horľavosti pre plastové materiály. Používa sa na vyhodnotenie hasiacej schopnosti materiálu po zapálení. Podľa rýchlosti horenia, času horenia a schopnosti-odkvapkávania existuje mnoho spôsobov, ako posúdiť schopnosť hasenia. HB, V0, V1, V2 sú rôzne triedy spomaľovačov horenia, pretože ich triedy sú rôzne, metóda testovania odolnosti voči ohňu je tiež odlišná a štandard testu úsudku je tiež odlišný. Stupne spomaľovača horenia sa postupne zvyšujú z HB, V-2, V-1 na V-0.
Strata vloženia
Vo všeobecnosti sa požaduje, aby vložný útlm bol menší ako 0,2 dB. Ak je vložená strata príliš vysoká, ovplyvní to optický prenos.
Trvanlivosť
Adaptér optického kábla je potrebné počas používania často pripájať a odpájať, takže životnosť adaptéra by mala byť vysoká. Normálny štandard vyžaduje, aby počet pripojení a odpojení mohol dosiahnuť viac ako 500-krát bez ovplyvnenia výkonu.
Pracovná teplota
-40 stupňov ~ 75 stupňov je normálny rozsah pracovnej teploty adaptéra FC na ST.
Materiál objímky na zarovnanie adaptéra z optických vlákien
Zarovnávacia objímka je najdôležitejšou súčasťou adaptéra pre optické vlákna. Vo všeobecnosti sa používajú kovové alebo keramické materiály. Relatívne dobrý efekt bude mať adaptér optických vlákien vyrobený z keramiky. Pretože kryštálová štruktúra keramiky je tvrdá a nie je ľahké ju deformovať, môže dosiahnuť rýchle zarovnanie a vysoko presné spojenie koncov vlákna-k{4}}čelu.
Iní
Pri výbere adaptéra z optických vlákien si môžete vybrať relatívne vysoko{0}}kvalitné a stabilné adaptéry z optických vlákien prostredníctvom vyššie uvedených dôležitých faktorov. Samozrejme, musíte zvážiť aj ďalšie faktory, ktoré ovplyvňujú kvalitu, ako je pevnosť v ťahu a dodržiavanie noriem. Adaptéry z optických vlákien sú široko používané v komunikačnej miestnosti, FTTH vlákno do domácnosti, lokálna sieť, optický komunikačný systém, prenosové zariadenie z optických vlákien, bojová pripravenosť národnej obrany atď. Hoci je adaptér z optických vlákien malý, jeho kvalita priamo ovplyvňuje celé spojenie s optickým vláknom. Preto by mal byť výber adaptéra z optických vlákien prísny a komplexný.
Tipy pre optické adaptéry
Krok 1:Skontrolujte optický konektor, komponent alebo prepážku pomocou fibroskopu.
Krok 2:Ak je konektor znečistený, vyčistite ho technikou suchého čistenia.
Suché čistenie:Pomocou kotúčového{0}}čističa kaziet so stredným tlakom utrite koncovú stranu konektora suchou čistiacou handričkou (jedno potiahnutie na každú expozíciu) jedným smerom. V prípade leštených konektorov s uhlovým fyzickým kontaktom (APC) sa uistite, že celý povrch koncovej plochy lícuje s čistiacou handričkou. Suché čistenie vo všeobecnosti odstráni kontamináciu zo vzduchu a malo by sa to vyskúšať ako prvé. Po vyčistení skontrolujte koncovú plochu konektora, či nie je znečistená.
Krok 3:Skontrolujte konektor.
Krok 4:Ak je konektor stále znečistený, zopakujte techniku chemického čistenia.
Krok 5:Skontrolujte konektor.
Krok 6:Ak je konektor stále znečistený, vyčistite ho technikou mokrého čistenia, po ktorej ihneď nasleduje suché čistenie, aby na koncovej strane nezostali žiadne zvyšky.
Mokré čistenie: Zľahka navlhčite časť utierky, ktorá nepúšťa vlákna, čistiacim roztokom na optické vlákna (alebo > 91 % izopropylalkoholom) a použitím stredného tlaku najprv utrite koncovú plochu o mokrú plochu a potom na suchú plochu, aby ste z koncovej plochy vyčistili prípadné zvyšky. V prípade leštených konektorov APC sa uistite, že celý povrch koncovej strany lícuje s čistiacimi utierkami. Mokré čistenie je agresívnejšie ako suché čistenie a odstráni kontamináciu zo vzduchu, ako aj ľahké zvyšky oleja a filmy.
Krok 7:Znova skontrolujte konektor.
Krok 8:Ak nečistoty stále nemožno odstrániť, opakujte postup čistenia, kým nebude koncová plocha čistá.
Poznámka:Nikdy nepoužívajte alkohol alebo mokré čistenie bez toho, aby ste zabezpečili, že nezanechá zvyšky na koncovej ploche. Alebo spôsobí poškodenie zariadenia.
Konečný sprievodca často kladenými otázkami o adaptéroch z optických vlákien
Otázka: Čo je to optický sieťový adaptér?
Otázka: Čo znamená adaptér z optických vlákien?
Otázka: Ako vyčistiť adaptér z optických vlákien?
Otázka: Ako používať adaptér holých vlákien?
Otázka: Čo je adaptér na holé vlákno?
Otázka: Sú adaptéry z optických vlákien rovnaké ako spojky z optických vlákien?
Otázka: Aké sú typy optických adaptérov?
Otázka: Aké sú kľúčové komponenty optických adaptérov?
Otázka: Aké sú výhody používania optických adaptérov?
Otázka: Ako udržiavať optické adaptéry?
Otázka: Ako si vybrať optické adaptéry?
Otázka: Ako čistiť konektory z optických vlákien?
Otázka: Aký je účel adaptéra z optických vlákien?
Otázka: Čo je adaptér z optických vlákien LC?
Otázka: Aký je rozdiel medzi jednorežimovými a viacrežimovými adaptérmi?
Otázka: Aký je rozdiel medzi mužským a ženským adaptérom?
Otázka: Čo je to adaptér zoslabených optických vlákien?
Otázka: Čo je to rýchly{0}}adaptér z optických vlákien?
Otázka: Aká je vložená strata adaptéra z optických vlákien?
Otázka: Vydržia adaptéry z optických vlákien dlho?
Ako jeden z popredných výrobcov a dodávateľov adaptérov z optických vlákien v Číne vás srdečne vítame, aby ste si kúpili adaptér z optických vlákien na sklade z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu. Pre cenník a bezplatnú vzorku nás teraz kontaktujte.
