Evolux Fiber: Výrobca vášho profesionálneho rozbočovača PLC s optickými vláknami!
Spoločnosť Shenzhen Evolux Fiber Co., Ltd je popredným poskytovateľom-špičkových riešení pre optické vlákna, ktorá sa špecializuje na výskum, vývoj, výrobu a distribúciu-kvalitných produktov z optických vlákien. Založená v roku 2013 a so sídlom v Shen Zhen, Čína, sme sa ukázali ako dôveryhodné meno v oblasti vláknovej optiky. So silným zameraním na inovácie a spoľahlivosť sa snažíme splniť vyvíjajúce sa požiadavky globálneho telekomunikačného priemyslu.
Naše výhody
Rôznorodé produktové portfólio
Poskytujeme komplexný rad produktov s optickými vláknami, od jednorežimových a viacrežimových optických vlákien až po špeciálne optické vlákna pre špecifické aplikácie vrátane káblov z optických vlákien, konektorov, vysielačov, adaptérov a súvisiaceho príslušenstva, aby sme splnili rôznorodé potreby našich zákazníkov.
Výborná zákaznícka podpora
Zostavili sme tím odborníkov, ktorí sú pripravení podporiť našich zákazníkov. Pomáhajú zákazníkom pri výbere správneho riešenia s optickými vláknami a usmerňujú proces implementácie, čo zákazníkom umožňuje využívať komplexné pred{1}}konzultácie pred predajom,{2}}podporu predaja a technickú pomoc.

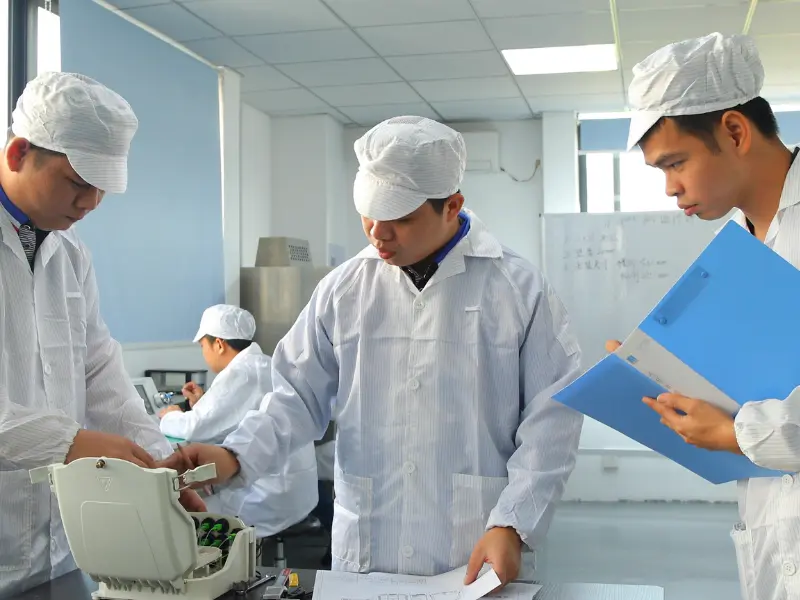

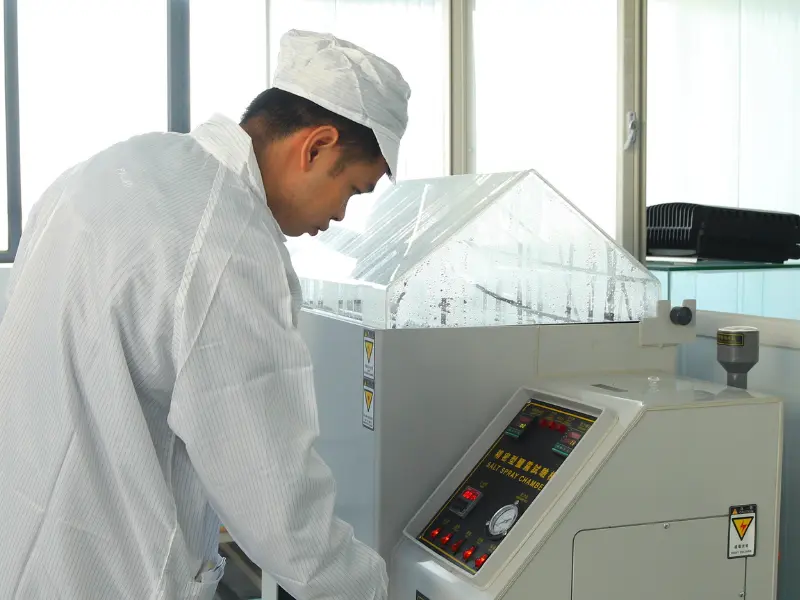

Pokročilé výskumné a vývojové zariadenia
Najmodernejšie{0}}{1}}-výskumné a vývojové zariadenia, vybavenie a špecializované laboratóriá poskytujú ideálne prostredie na vykonávanie špičkového-výskumu, experimentovania a testovania materiálov z optických vlákien, dizajnu a výrobných procesov.
Profesionálne služby prispôsobenia
Ponúkame možnosti prispôsobenia, ktoré zákazníkom umožňujú prispôsobiť produkty z optických vlákien ich špecifickým potrebám. Priemer vlákna, poťahový materiál alebo typ konektora je možné flexibilne prispôsobiť.
Product Categories
Latest Products
Rozbočovač PLC s optickými vláknami sa nevyberá iba podľa deliaceho pomeru. Veľkosť balenia, rozhranie konektora, priemer vlákna, dĺžka kábla a spôsob inštalácie musia tiež zodpovedať architektúre siete a dizajnu krytu.
EVOLUX Fiber dodáva riešenia rozdeľovačov PLC pre telekomunikačných operátorov, dodávateľov optických sietí, poskytovateľov riešení ODN, výrobcov zariadení, distribútorov a značky privátnych-značiek.
Či už kupujete štandardné modely na distribúciu alebo pripravujete nasadenie -špecifického FTTH pre projekt, náš tím vám môže pomôcť skontrolovať požadovanú konfiguráciu pred cenovou ponukou a výrobou.
01
Projekt-Zodpovedajúca konfigurácia
Vyberte si pomer rozdelenia, balík, konektor, konštrukciu vlákna a dĺžku kábla podľa topológie vašej siete, inštalačného krytu a optického rozpočtu.
02
Overiteľný optický výkon
Potvrďte kľúčové parametre, ako sú vložný úbytok, rovnomernosť strát, úbytok spätného toku, strata závislá od polarizácie a smerovosť podľa vašich požiadaviek na prijatie.
03
Flexibilné prispôsobenie
Nakonfigurujte rozhrania konektorov, priemery káblov, vstupné a výstupné dĺžky, štítky produktov, zákaznícke čísla dielov a balenie.
04
Dôsledné opakované obstarávanie
Schválené konfigurácie možno zaznamenať pre vzorky, hromadné objednávky a opakované nákupy, čo pomáha znižovať rozdiely v špecifikáciách medzi rôznymi výrobnými šaržami.
Prispôsobte si rozbočovač PLC s optickými vláknami
Štandardné rozdeľovače PLC pokrývajú väčšinu aplikácií FTTH, GPON a PON, ale rôzne projekty môžu vyžadovať špecifické pomery rozdelenia, veľkosti balíkov, rozhrania konektorov, konštrukcie káblov a metódy identifikácie.
EVOLUX Fiber poskytuje{0}}prispôsobenie rozdeľovača PLC založené na projekte podľa vášho kusovníka, výkresu, vzorky alebo technickej špecifikácie.
Split Ratio a konfigurácia portov
Zvoľte si konfiguráciu vstupov a výstupov podľa architektúry vašej siete a požadovaného počtu distribučných portov.
Dostupné možnosti môžu zahŕňať:
- Konfigurácie 1×2 až 1×64
- 2×N konfigurácie
- Dizajn s jedným-vstupom alebo dvojitým{1}vstupom
- Vyvážené rozloženie optického výkonu
- Usporiadanie portov pre konkrétne{0}}projekty
- Špeciálne konfigurácie podliehajú technickému posúdeniu
Typ balíka
Vyberte balík podľa inštalačného priestoru, požiadaviek na ochranu a spôsobu správy vlákien.
Dostupné možnosti zahŕňajú:
- Holé vlákno
- Bezbloková alebo mini trubica
- Modul ABS
- kazeta LGX
- Kryt-pre montáž do stojana
- Zákazková konštrukcia modulov
Typ konektora a poľský
Nakonfigurujte vstupné a výstupné rozhrania tak, aby zodpovedali vašim adaptérom, zariadeniam a existujúcim sieťovým pripojeniam.
Dostupné možnosti môžu zahŕňať:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Neukončené vlákna
- Rôzne konektory na vstupnej a výstupnej strane
Konštrukcia vlákien a káblov
Vyberte si typ vlákna, priemer nárazníka a štruktúru kábla podľa priestoru pre smerovanie, požiadaviek na ohýbanie a potrieb mechanickej ochrany.
Dostupné možnosti môžu zahŕňať:
- 250 μm holé vlákno
- 900 μm pufrované vlákno
- 2,0 mm kábel
- 3,0 mm kábel
- G.657A1 vlákno-necitlivé na ohyb
- G.657A2 vlákno-necitlivé na ohyb
- Jednorežimové vlákno G.652D-
- Rôzne priemery vstupných a výstupných káblov
Dĺžka kábla a identifikácia portu
Zadajte dĺžky vstupných a výstupných káblov podľa rozmerov krytu a usporiadania vedenia vlákien.
Možnosti identifikácie môžu zahŕňať:
- Prispôsobené vstupné a výstupné dĺžky
- Očíslované výstupné vlákna
- Farebne-kódované vlákna
- Štítky prístavov
- Vstupné a výstupné značky
- Sériové čísla
- Informácie o šarži
- Zákaznícke čísla dielov
OEM označovanie a balenie
Prispôsobte si identifikáciu a balenie produktov pre distribúciu, dodávku projektov alebo programy súkromných{0}}štítkov.
Dostupné možnosti môžu zahŕňať:
- Neutrálne etikety produktov
- Logo zákazníka
- Prispôsobené čísla modelov
- Zákaznícke čísla dielov
- Štítky s čiarovým kódom
- Individuálne balenie
- Hromadné balenie
- Zákaznícke obalové diela
- Prispôsobené kartónové značky
- Baliace zoznamy-špecifické pre projekt
Konektor optických vlákien je zariadenie používané na prepojenie optických vlákien, ktoré uľahčuje efektívny prenos svetelných signálov. Konektor optických vlákien umožňuje rýchlejšie pripojenie a odpojenie ako spájanie. Prichádzajú v rôznych typoch, ako sú SC, LC, ST a MTP, z ktorých každý je navrhnutý pre špecifické aplikácie.
PLC Fiber Optic Splitter môže byť kategorizovaný podľa PLC rozdeľovacieho čipu, ktorý používajú, čo znamená, že existujú 1xN a 2xN PLC rozbočovače, ako je 1x4 rozbočovač, 1x8 rozbočovač, 1x16 rozbočovač, 2x32 rozbočovač, 2x64 PLC rozdeľovač atď. Používatelia si môžu vybrať rôzne vstupné a výstupné čísla v závislosti od dĺžky kábla. Okrem toho je možné rozdeľovače PLC klasifikovať aj na základe rôznych balíkov, aby vyhovovali potrebám klientov v rôznych scenároch, vrátane malého rozdeľovača PLC, ktorý je potrebné použiť v svorkovnicových skrinkách, a rozdeľovača PLC namontovaného do veľkého stojana, ktorý možno inštalovať do stojanov. Na trhu je päť typov rozdeľovačov PLC: rozbočovač optických vlákien s otvoreným vláknom, rozdeľovač bezblokových vlákien, rozdeľovač ABS, rozbočovač LGX a rozbočovač{15}}rackovej montáže.
Rozbočovač holých optických vlákien
Rozdeľovač holých vlákien nemá na koncoch holých vlákien žiadny konektor, takže vyžaduje kompletnú súpravu ochrany v prenosnom kufríku a na zariadení. Vďaka svojej kompaktnej veľkosti sa dá ľahko umiestniť do formálnych spojovacích boxov a spojovacích boxov. Rozdeľovač holých vlákien minimalizuje zaberanie miesta a zároveň znižuje náklady na inštaláciu. Bežne sa používa pre FTTH, PON, LAN, CATV, testovacie zariadenia a ďalšie aplikácie.
Bezblokový rozdeľovač vlákien
Aj keď bezblokový PLC rozbočovač má podobný vzhľad ako rozdeľovač holých vlákien. Môže však poskytnúť silnejšiu ochranu vlákien, pretože má kompaktnejšie balenie rúrok z nehrdzavejúcej ocele. Bezblokový PLC splitter nevyžaduje pri inštalácii spojenie optických vlákien a používa sa hlavne na rôzne pripojenia nad rozvodnými boxmi alebo sieťovými skriňami.
Rozdeľovač vlákien modulu ABS
ABS rozbočovač má plastové ABS puzdro, ktoré má dobrú ochranu vnútorných optických komponentov a káblov. ABS rozbočovač je jednoduchý a kompaktný, ktorý sa dá prispôsobiť rôznym inštalačným prostrediam a požiadavkám. Je široko používaný s vonkajšími optickými rozvádzačmi pre siete PON, FTTH, FTTX, GOPN.
Kazetový rozdeľovač vlákien LGX
Rozbočovač LGX PLC je vybavený odolným kovovým boxom. Dá sa použiť samostatne alebo jednoducho nainštalovať do štandardného optického patch panela alebo šasi z optických vlákien bez archívneho spájania alebo kvalifikovaného personálu počas nasadenia. Štandardná kovová krabica LGX poskytuje prístup k integrácii do siete typu plug{2}}and{3}}, ktorý eliminuje riziko počas inštalácie.
Rack-Montážna rozdeľovačka
1U a 2U sú dve dostupné veľkosti pre montáž do racku pre rozbočovače na trhu, zatiaľ čo rozbočovače 1U pre montáž do racku sú bežnejšie. PLC splitter je inštalovaný v rackovej jednotke, ktorá má vynikajúci optický výkon a pohodlnú sieťovú inštaláciu. Rozdeľovač-pre montáž do racku je široko používaný v EPON, GPON, FTTX, FTTH atď. a poskytuje ideálne riešenie pre prostredie kabeláže s vysokou-hustotou.
Výhody Fiber Optic PLC Splitter
Efektívnosť-nákladov
Rozbočovače optických vlákien eliminujú potrebu viacerých vlákien tým, že umožňujú rozdelenie jedného vlákna do viacerých ciest. To výrazne znižuje náklady na nasadenie a údržbu siete, pretože na obsluhu viacerých účastníkov alebo zariadení je potrebných menej vlákien.
Flexibilita a škálovateľnosť
Rozbočovače poskytujú flexibilitu a škálovateľnosť sieťovým dizajnom. Môžu byť jednoducho pridané alebo odstránené podľa požiadaviek siete, čo umožňuje bezproblémové rozšírenie alebo rekonfiguráciu siete. Táto flexibilita umožňuje sieťovým administrátorom prispôsobiť sa meniacim sa potrebám bez rozsiahlych zmien infraštruktúry.
Minimálna strata signálu
Vysoko{0}}kvalitné rozbočovače z optických vlákien vykazujú nízke vložné straty a straty spätným tokom, čo zaisťuje efektívnu distribúciu signálu. Minimálna strata signálu umožňuje spoľahlivý prenos na veľké vzdialenosti bez zníženia kvality signálu. Toto je obzvlášť dôležité pre aplikácie vyžadujúce vysoké dátové rýchlosti a nízku latenciu.
Aplikácia optického PLC splittera
Dátové centrum
Rozdeľovače vlákien PLC sa často používajú v sieťach dátových centier na distribúciu rýchlych údajov na množstvo serverov a úložných zariadení. To umožňuje dátovým centrám efektívne zvládať veľké objemy dátovej prevádzky, čo vedie k rýchlemu a bezproblémovému prenosu dát.
Optické prístupové siete
Rozdeľovače vlákien PLC sa často používajú v sieťach s optickým prístupom na poskytovanie vysokorýchlostného{0}}internetového pripojenia mnohým klientom. Poskytujú koncovým používateľom vysokú-rýchlosť a spoľahlivé pripojenie a sú ideálne pre aplikácie FTTH (Fiber to the Home) a FTTB (Fiber to the Building). Rozbočovač PLC v sieťach PON.
Pasívne optické siete (PON)
Rozdeľovače PLC sú kľúčovou súčasťou pasívnych optických sietí (PON), čo sú optické siete, ktoré spájajú množstvo spotrebiteľov s jedným optickým vláknom. Každý zákazník má jedinečné vyhradené pripojenie vďaka rozdeleniu optického signálu PLC splitterom do rôznych ciest.
Lekárske vybavenie
Na distribúciu optických signálov z rôznych kamier na jeden monitor sa v lekárskych zariadeniach, ako sú endoskopy, používajú aj rozdeľovače vlákien PLC. Vďaka tomu môžu odborníci z oblasti medicíny prezerať fotografie z rôznych perspektív a lepšie tak porozumieť vnútornej štruktúre tela pacienta.
Spoločné technické indikátory rozbočovačov PLC s optickými vláknami
Strata vloženia
Vložená strata rozdeľovača sa vzťahuje na počet dB na výstup vo vzťahu k strate vstupného svetla.
Dodatočné straty
Ďalšie straty sú definované ako súčet optického výkonu pre všetky výstupné porty a počet dB vo vzťahu k strate optického výkonu na vstupe.
Spektrofotický pomer
Spektrofotický pomer je definovaný ako pomer výstupného výkonu každého výstupného portu optického rozdeľovača a v systémovej aplikácii je pomer spektrofotometra skutočne založený na množstve optického výkonu požadovaného skutočným optickým uzlom systému na určenie vhodného spektrofotického pomeru (okrem priemerného rozdelenia) a spektrofotický pomer spektrofotometra súvisí s vlnovou dĺžkou prechádzajúceho svetla.
Stupeň izolácie
Izolácia sa týka schopnosti jednej optickej dráhy deliča svetla izolovať svetelné signály v iných svetelných dráhach.
Komponenty optického PLC splittera
Vstupné a výstupné porty
Vstupné porty sú miesta, kde prichádzajúci optický signál vstupuje do rozdeľovača, zvyčajne cez jeden kábel z optických vlákien. Počet vstupných portov závisí od typu a konfigurácie rozdeľovača. Výstupné porty sú miesta, kde rozdelené optické signály opúšťajú rozdeľovač a sú pripojené k príjemcom alebo iným sieťovým zariadeniam. Počet výstupných portov sa môže meniť a určuje počet ciest, do ktorých je signál rozdelený.
Spojky a rozdeľovače
Spojovacie členy a rozdeľovače zohrávajú dôležitú úlohu pri rozdeľovaní optického signálu. Sú určené na rozdelenie prichádzajúceho signálu do viacerých výstupných ciest. Prepojovacie členy sú zodpovedné za rovnomerné rozloženie signálu medzi výstupné porty, čím sa zabezpečí, že každá cesta dostane časť výkonu signálu. Na druhej strane rozdeľovače oddeľujú signál do rôznych ciest, čo umožňuje súčasný prenos viacerým príjemcom.
Fiber Array a vlnovody
Pole vlákien sú polia jednotlivých vlákien, ktoré sú zarovnané a spojené dohromady, aby vytvorili deliacu oblasť v rozdeľovači. Poskytujú fyzický rámec na rozdelenie optického signálu. Na druhej strane vlnovody sú štruktúry, ktoré vedú a usmerňujú optický signál v rozdeľovači. V prípade rozdeľovačov Planar Lightwave Circuit (PLC) sú vlnovody vyleptané na oxid kremičitý alebo kremíkový substrát, čo umožňuje presné riadenie a distribúciu optického signálu.
Ochranné puzdrá
Rozbočovače optických vlákien sú umiestnené v ochranných krytoch, ktoré chránia citlivé komponenty pred vonkajšími faktormi prostredia. Tieto kryty sú zvyčajne vyrobené z odolných materiálov, ako je kov alebo plast, a poskytujú mechanickú ochranu, ako aj udržiavajú zarovnanie a stabilitu vnútorných komponentov. Ochranné kryty tiež pomáhajú pri riadení pripojenia vlákien, čím zaisťujú spoľahlivú a bezpečnú prevádzku.
Celkovo existuje päť krokov na výrobu rozdeľovača optických vlákien. Každý krok vyžaduje prísnu kontrolu a riadenie rôznych parametrov, ako je prostredie, teplota a detailná presnosť montáže a vybavenia.
Príprava komponentov
Vo všeobecnosti sú potrebné tri komponenty. Čip obvodu PLC je vložený na kus skleneného plátku a každý koniec skleneného plátku je leštený, aby sa zabezpečil vysoko presný rovný povrch a vysoká čistota. V-drážky sa potom vybrúsia na sklenený substrát. Na sklenený substrát je namontované jedno vlákno alebo viacnásobné vlákno. Táto zostava sa potom vyleští.
Zarovnanie
Po príprave troch komponentov sa tieto umiestnia na vyrovnávaciu plochu. Vstupné a výstupné pole vlákien je nastavené na goniometrickom stupni, aby sa zarovnalo s čipom PLC. Fyzické zarovnanie medzi vláknovými poľami a čipom je monitorované prostredníctvom nepretržitého výstupu úrovne výkonu z vláknového poľa.
Vyliečiť
Zostava sa potom umiestni do UV (ultrafialovej) komory, kde sa úplne vytvrdí pri kontrolovanej teplote.
Balenie
Holý rozdeľovač je zarovnaný a zmontovaný do kovového puzdra, kde sú na oboch koncoch zostavy umiestnené vláknité topánky. A potom je potrebný teplotný cyklický test, aby sa zabezpečil konečný stav produktu.

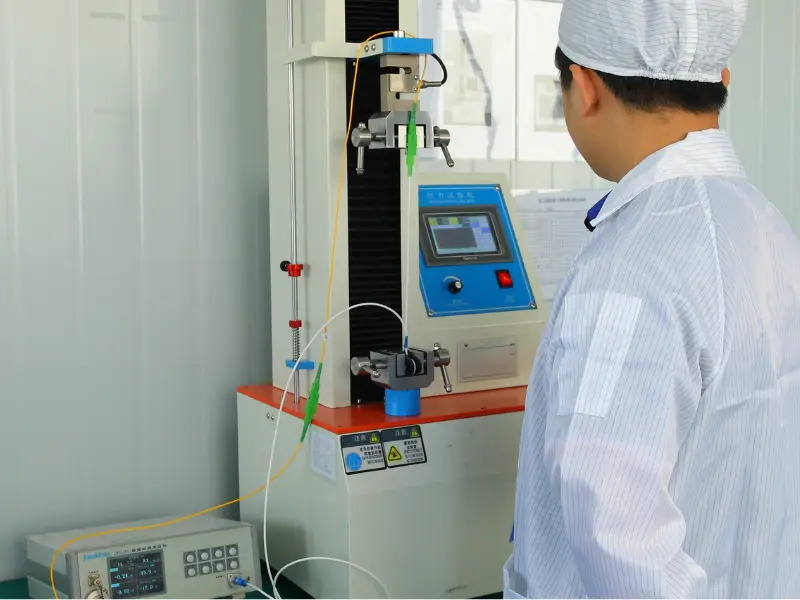

Optické testovanie
Z hľadiska testovania sa na rozdeľovači vykonávajú tri dôležité parametre, ako je vložný úbytok, rovnomernosť a polarizačne závislý úbytok (PDL), aby sa zabezpečila kvalita vyrobeného rozdeľovača.
Faktory, ktoré je potrebné zvážiť pred výberom rozbočovača PLC s optickými vláknami
Veľkosť a typ siete
Zvážte veľkosť a typ siete, kde bude rozdeľovač nasadený. Pre väčšie siete sú často preferované rozbočovače Planar Lightwave Circuit (PLC) kvôli ich škálovateľnosti, väčšej šírke pásma a vyšším deliacim pomerom. Menšie siete môžu ťažiť z rozdeľovačov Fused Biconical Tapered (FBT), ktoré sú cenovo-efektívnejšie pre nižšie pomery rozdelenia.
Porovnanie výkonu a nákladov
Zvážte výkonové a nákladové aspekty rozdeľovačov FBT a PLC. Rozdeľovače FBT sú zvyčajne nákladovo{1}}efektívnejšie pre menšie siete a nižšie pomery rozdelenia. Rozbočovače PLC, aj keď sú relatívne drahšie, ponúkajú lepší výkon, širšiu šírku pásma a vyššie deliace pomery, vďaka čomu sú vhodné pre väčšinu sietí s optickými vláknami alebo aplikácie vyžadujúce väčšiu kapacitu distribúcie signálu.
Kvalita a Spoľahlivosť
Vyberte si optické rozbočovače od renomovaných výrobcov známych svojou kvalitou a spoľahlivosťou. To zaisťuje, že rozdeľovače spĺňajú priemyselné štandardy a poskytujú konzistentný výkon v priebehu času. Pri výbere zvážte faktory, ako je odolnosť, environmentálna stabilita a dlhodobá-spoľahlivosť.
Konfigurácia rozdeľovača
Určite vhodnú konfiguráciu rozdeľovača na základe počtu požadovaných výstupných portov. Bežné konfigurácie zahŕňajú 1×2, 1×4, 1×8 atď., čo predstavuje počet vstupných a výstupných portov. Vyhodnoťte súčasné a budúce požiadavky na sieť a vyberte optimálnu konfiguráciu rozdeľovača.
Požiadavky na signál
Vyhodnoťte požiadavky siete na signál. Ak aplikácia vyžaduje vysoké rýchlosti prenosu dát, nízku latenciu a minimálnu stratu signálu, vyberte rozbočovače s nízkou vložnou stratou a vysokou stratou návratu. Rozbočovače PLC vo všeobecnosti ponúkajú lepší výkon, pokiaľ ide o stratu pri vložení a stratu pri návrate v porovnaní s rozbočovačmi FBT.
Kompatibilita s vlnovou dĺžkou
Zvážte kompatibilitu vlnovej dĺžky rozdeľovača s optickými signálmi používanými v sieti. Uistite sa, že vybraný rozbočovač podporuje špecifické vlnové dĺžky požadované pre danú aplikáciu. Niektoré rozbočovače môžu závisieť- od vlnovej dĺžky a výber vhodného typu zaisťuje kompatibilitu a optimálny výkon.
Ultimate FAQ Guide to Fiber Optic PLC Splitter
Otázka: Existuje rozbočovač pre kábel z optických vlákien?
Otázka: Aký je rozdiel medzi rozdeľovačom PLC a rozdeľovačom FBT?
Otázka: Aký je rozdiel medzi spojkou z optických vlákien a rozbočovačom?
Otázka: Ako funguje rozdeľovač vlákien?
Otázka: Čo znamená PLC vo vlákne?
Otázka: Ako sa vyrába rozbočovač z optických vlákien?
Otázka: Aké sú rôzne typy rozdeľovačov PLC?
Otázka: Aký je pomer rozdeľovača PLC?
Otázka: Čo je to rozbočovač PLC s optickými vláknami?
Otázka: Ako funguje PLC splitter v sieti PON?
Otázka: Aká je aplikačná scéna rozbočovača PLC s optickými vláknami?
Otázka: Čo je to optický rozbočovač a ako funguje rozbočovač optických vlákien v sieti s optickými vláknami?
Otázka: Ako fungujú rozbočovače optických vlákien v pasívnych optických sieťach (PON)?
Otázka: Aké sú kľúčové komponenty zapojené do fungovania rozdeľovača optických vlákien?
Otázka: Ako použiť rozbočovače optických vlákien v systéme PON?
Otázka: Aký je maximálny deliaci pomer pre rozdeľovač PLC s optickými vláknami?
Otázka: Aká je vložená strata optického PLC splittera?
Otázka: Aký je rozsah vlnových dĺžok rozdeľovača PLC s optickými vláknami?
Otázka: Aký je typický rozsah prevádzkovej teploty pre rozbočovač PLC s optickými vláknami?
Otázka: Ako čistíte rozbočovač PLC s optickými vláknami?
Ako jeden z popredných výrobcov a dodávateľov rozdeľovačov optických vlákien plc v Číne vás srdečne vítame, aby ste si kúpili rozbočovač plc s optickými vláknami na sklade z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu. Pre cenník a bezplatnú vzorku nás teraz kontaktujte.
