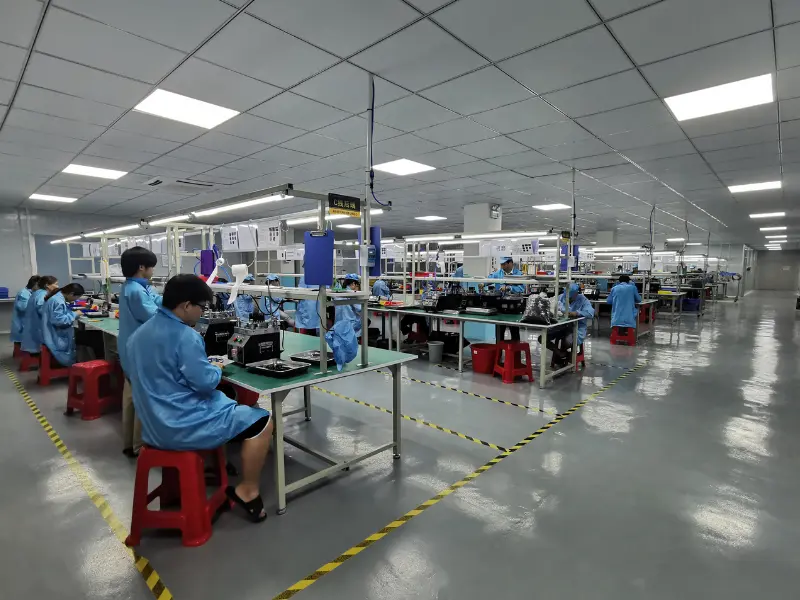

Evolux Fiber: Váš profesionálny výrobca záplatovacích káblov z optických vlákien!
Spoločnosť Shenzhen Evolux Fiber Co., Ltd je popredným poskytovateľom-špičkových riešení pre optické vlákna, ktorá sa špecializuje na výskum, vývoj, výrobu a distribúciu-kvalitných produktov z optických vlákien. Založená v roku 2013 a so sídlom v Shen Zhen, Čína, sme sa ukázali ako dôveryhodné meno v oblasti vláknovej optiky. So silným zameraním na inovácie a spoľahlivosť sa snažíme splniť vyvíjajúce sa požiadavky globálneho telekomunikačného priemyslu.
Naše výhody
Rôznorodé produktové portfólio
Poskytujeme komplexný rad produktov s optickými vláknami, od jednorežimových a viacrežimových optických vlákien až po špeciálne optické vlákna pre špecifické aplikácie vrátane káblov z optických vlákien, konektorov, vysielačov, adaptérov a súvisiaceho príslušenstva, aby sme splnili rôznorodé potreby našich zákazníkov.
Výborná zákaznícka podpora
Zostavili sme tím odborníkov, ktorí sú pripravení podporiť našich zákazníkov. Pomáhajú zákazníkom pri výbere správneho riešenia s optickými vláknami a usmerňujú proces implementácie, čo zákazníkom umožňuje využívať komplexné pred{1}}konzultácie pred predajom,{2}}podporu predaja a technickú pomoc.
Pokročilé výskumné a vývojové zariadenia
Najmodernejšie{0}}{1}}-výskumné a vývojové zariadenia, vybavenie a špecializované laboratóriá poskytujú ideálne prostredie na vykonávanie špičkového-výskumu, experimentovania a testovania materiálov z optických vlákien, dizajnu a výrobných procesov.
Profesionálne služby prispôsobenia
Ponúkame možnosti prispôsobenia, ktoré zákazníkom umožňujú prispôsobiť produkty z optických vlákien ich špecifickým potrebám. Priemer vlákna, poťahový materiál alebo typ konektora je možné flexibilne prispôsobiť.
Product Categories
Latest Products
Zdroj štandardných a zákazkových prepojovacích káblov z optických vlákien s typom konektora, triedou vlákna, konštrukciou kábla, dĺžkou a balením požadovaným pre vašu sieť alebo zariadenie.

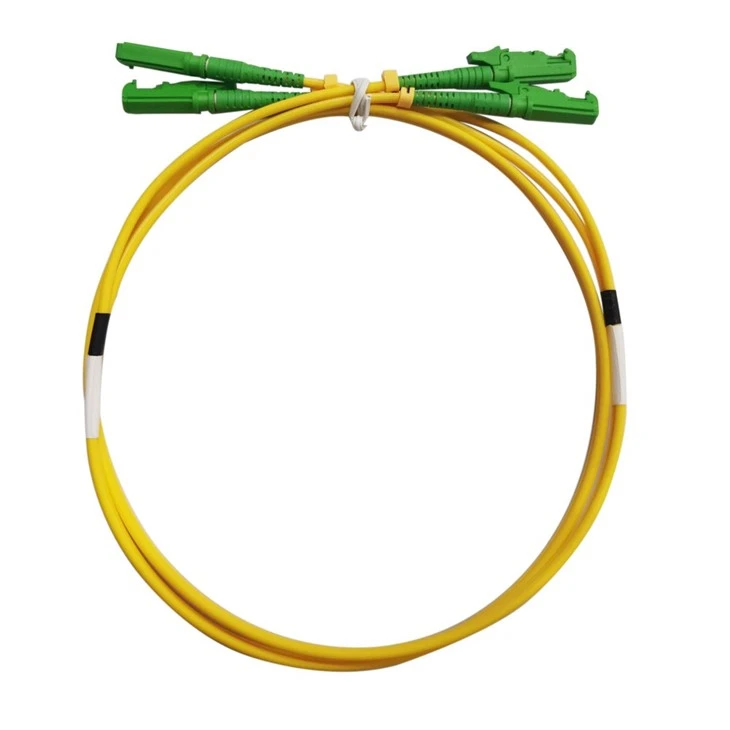

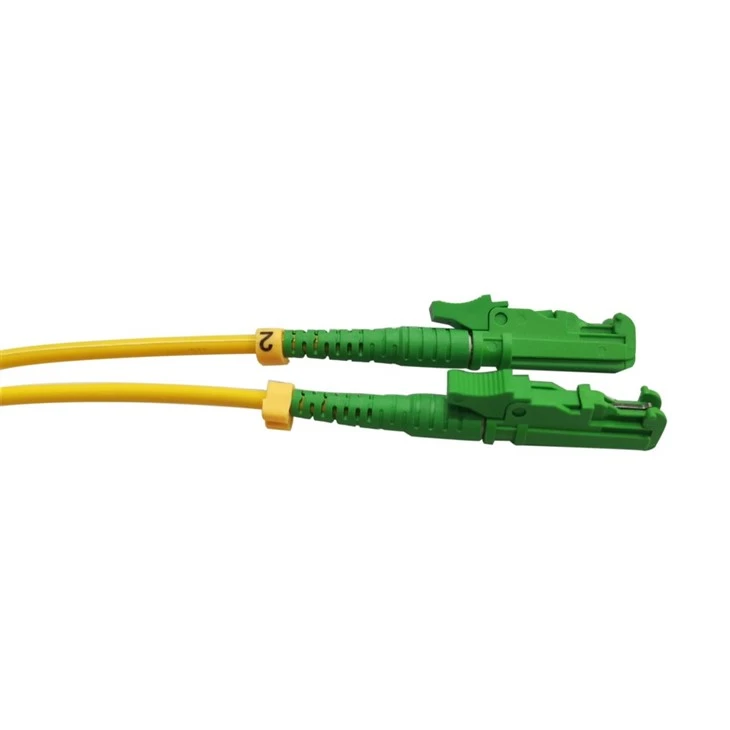

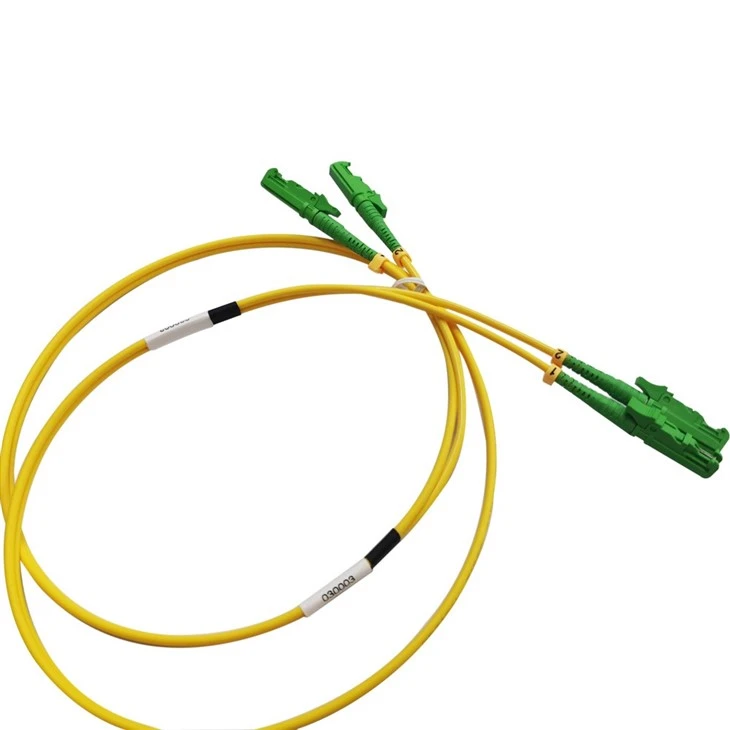

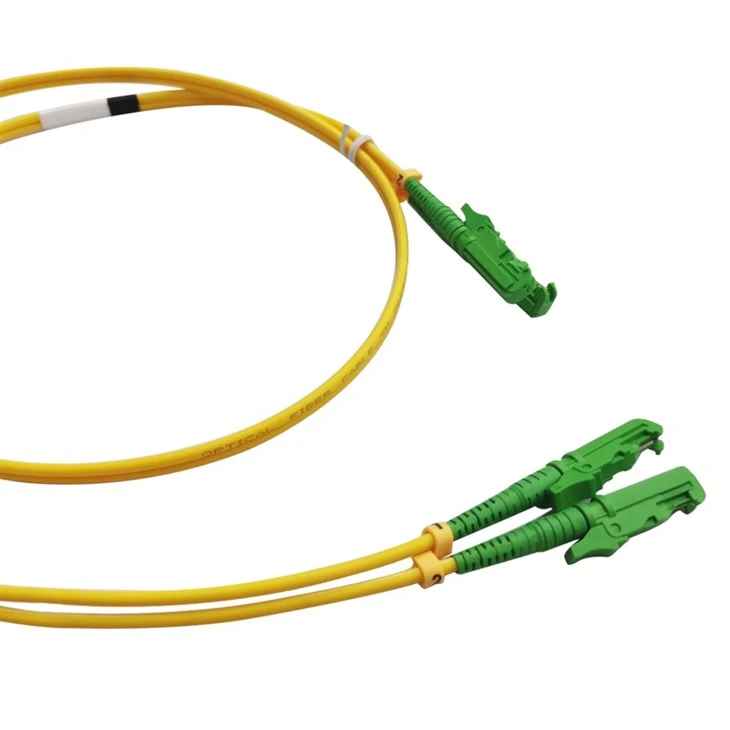

EVOLUX podporuje konfigurácie LC, SC, FC, ST, MU, E2000, MPO/MTP a hybridné konfigurácie pre jedno-režimové, multimódové, simplexné, duplexné a viac{2}}vláknové aplikácie.
- Možnosti vlákien OS2 a OM1–OM5
- Možnosti leštenia konektorov UPC, APC a PC
- Simplex, duplex a multi{0}}vláknové zostavy
- Štandardné, hybridné, prelomové a robustné prevedenie
- Vlastná dĺžka, bunda, označovanie a kontrola balenia
- Podpora vzoriek, OEM a hromadných objednávok
01
OD ROKU 2013
Viac ako 10 rokov skúseností v odvetví optických vlákien.
02
OEM & CUSTOM
Vlastné konektory, typy vlákien, dĺžky a balenie.
03
VIACERÉ KONFIGURÁCIE
LC, SC, FC, ST, MPO/MTP a hybridné možnosti.
04
24-HODINOVÁ PODPORA
Rýchla kontrola špecifikácií a odpoveď na cenovú ponuku.
Vytvorte si vlastný patch kábel z optických vlákien
Vyberte si špecifikácie, ktoré potrebujete, alebo nám pošlite svoj kusovník, výkres alebo fotografiu produktu na posúdenie.

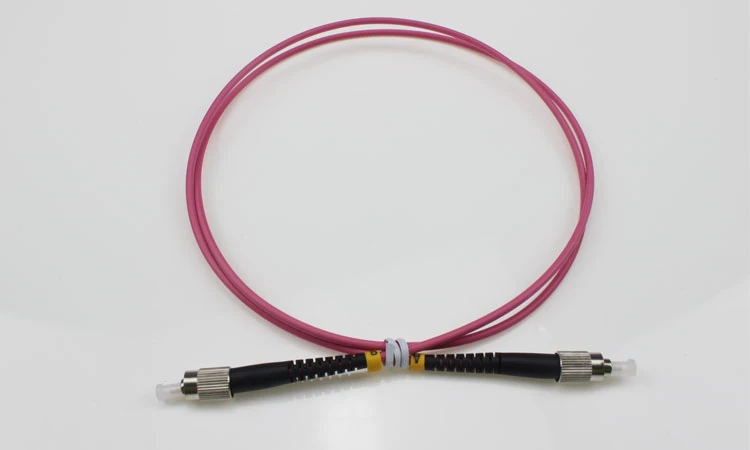

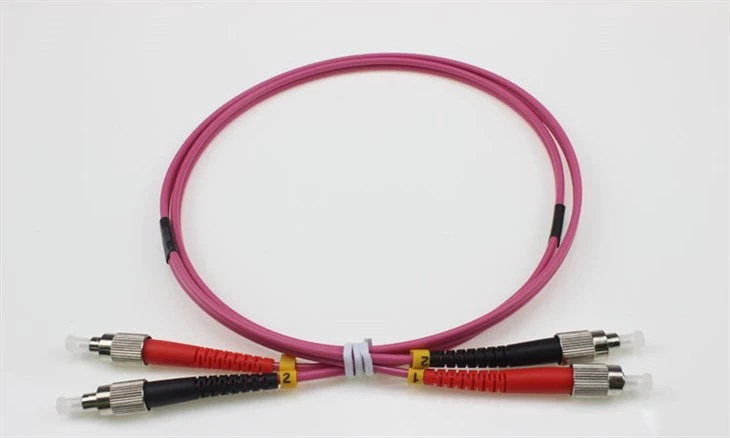

LC, SC, FC & ST OPTICKÉ NÁPLAŠNÉ Šnúrky
Dostupné možnosti konektorov zahŕňajú prepojovacie káble z optických vlákien LC, prepájacie káble z optických vlákien SC, prepájacie káble z optických vlákien FC, prepájacie káble z optických vlákien ST, káblové zostavy MU, E2000 a ODC.
MPO/MTP & HYBRIDNÉ OPTICKÉ NÁPRAVNÉ Šnúrky
Prispôsobte si prepojovacie káble z optických vlákien MPO, prepojovacie káble z optických vlákien MTP, prerušovacie káble MPO/MTP a prepojovacie káble z hybridných vlákien, ako sú LC na SC, LC na FC a SC na ST.
JEDNODUCHÉ, DUPLEXNÉ A ŠPECIÁLNE KONŠTRUKCIE KÁBLOV
Vyberte si simplexné prepojovacie káble, duplexné prepojovacie káble, uniboot optické prepojovacie káble, prerušovacie káble, vejárové{0}}káble, pancierové prepojovacie káble z optických vlákien a vodotesné zostavy optických káblov.
DĹŽKA NA MIERU, BUNDA, OZNAČOVANIE A BALENIE
Uveďte požadovanú dĺžku kábla, počet vlákien, dĺžku vetvy, plášť PVC, LSZH, OFNR alebo OFNP, farbu kábla, vlastné štítky, čiarové kódy a balenie súkromných-štítkov.
NÁPLACHOVÉ ŠNÚRY Z OPTICKÉHO VLÁKNA JEDNODUCHÝM REŽIMOM A VEĽKÝM REŽIMOM
Vyberte si jednorežimové prepojovacie káble z optických vlákien OS2 alebo viacvidové prepojovacie káble z optických vlákien OM1, OM2, OM3, OM4 a OM5 v konfiguráciách simplex, duplex alebo multi-vlákna.
OEM OPTICKÉ NÁPLAŠNÉ ŠNÚRY PRE VAŠU APLIKÁCIU
Zákazkové prepojovacie káble z optických vlákien sú dostupné pre dátové centrá, telekomunikačné siete, systémy FTTH/PON, podnikové siete, priemyselné zariadenia, bezpečnostné systémy a OEM optické zariadenia.

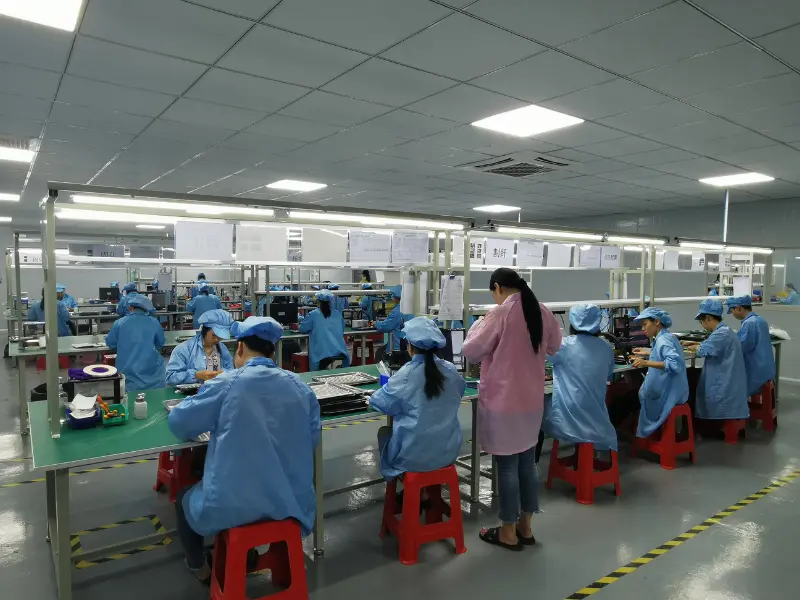

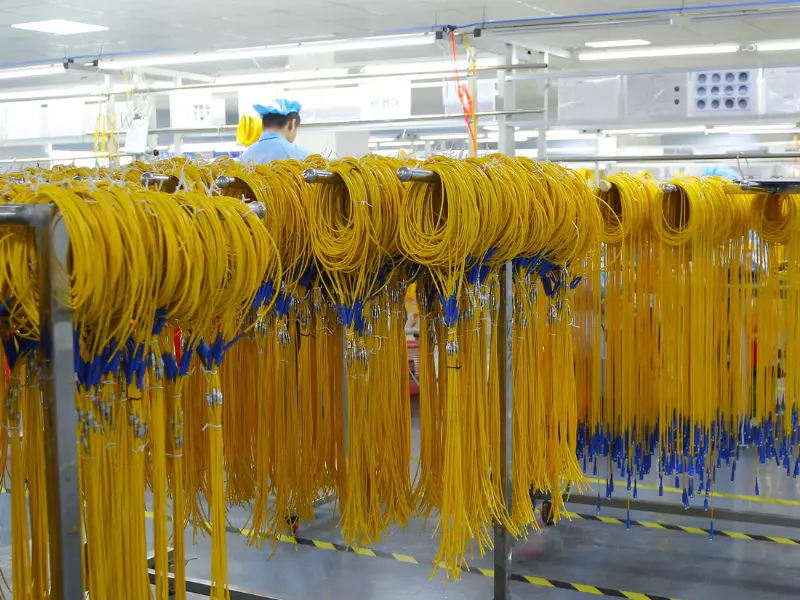

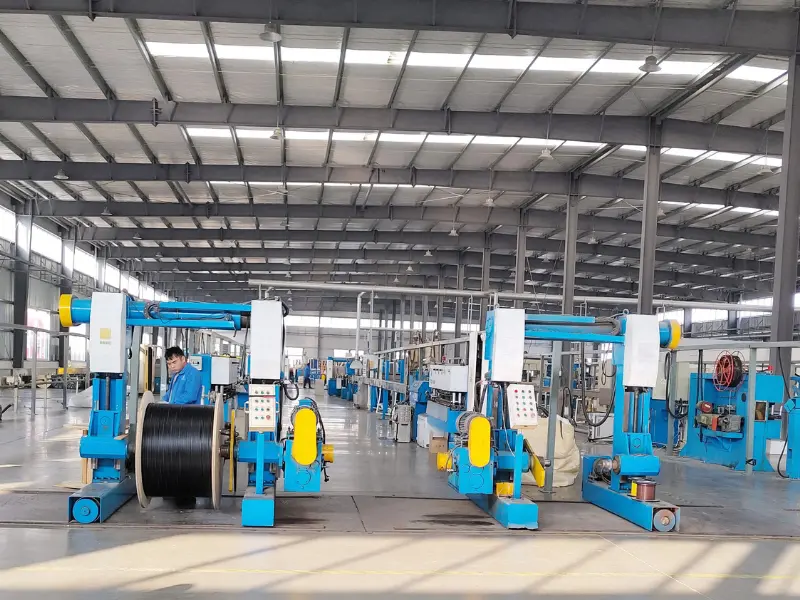

Ako EVOLUX vyrába spoľahlivé patch káble z optických vlákien?
V spoločnosti EVOLUX sa každý prepojovací kábel z optických vlákien vyrába podľa vašej potvrdenej špecifikácie. Od prípravy materiálu až po optické testovanie a finálne balenie, náš výrobný proces pomáha zabezpečiť konzistentný výkon, presnú konfiguráciu a spoľahlivé dodanie pre projekty OEM, telekomunikácie, dátové centrá a FTTH projekty.
POTVRDENIE POŽIADAVKY
EVOLUX pred začatím výroby posudzuje typ vlákna, kombináciu konektorov, lesk, konštrukciu kábla, dĺžku, množstvo, označovanie a balenie.

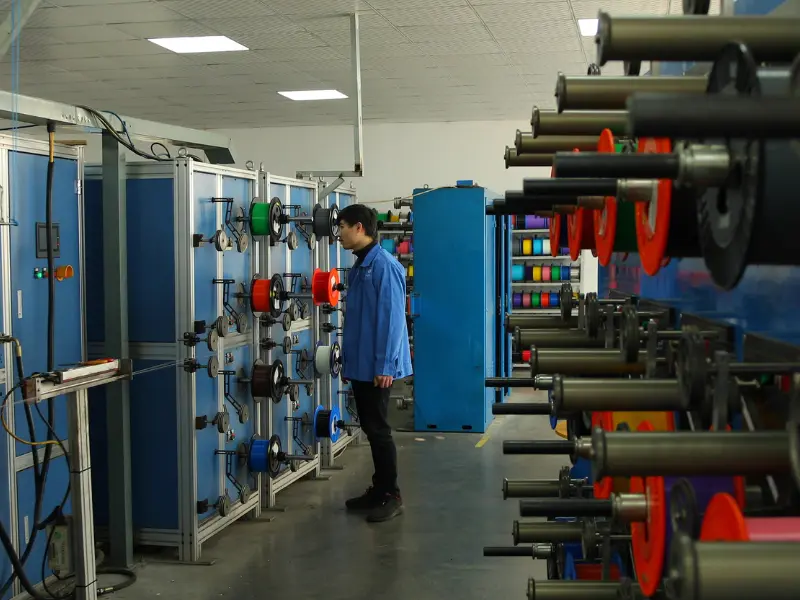

PRÍPRAVA MATERIÁLU
Optické káble, konektory, keramické objímky, topánky a príslušenstvo sú pripravené podľa schválenej špecifikácie prepojovacích káblov z optických vlákien.
PRESNÁ PRÍPRAVA KÁBLOV
Každý optický kábel je meraný, rezaný, odizolovaný a čistený podľa požadovanej dĺžky a konštrukcie kábla.

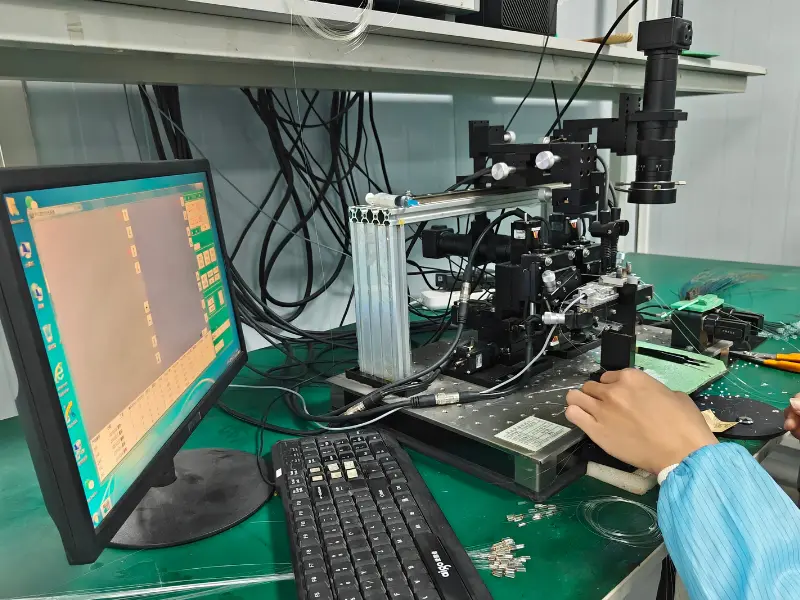

UKONČENIE KONEKTORA A LEŠTENIE
EVOLUX montuje a leští LC, SC, FC, ST, MPO/MTP a iné konektory z optických vlákien v konfiguráciách PC, UPC alebo APC.

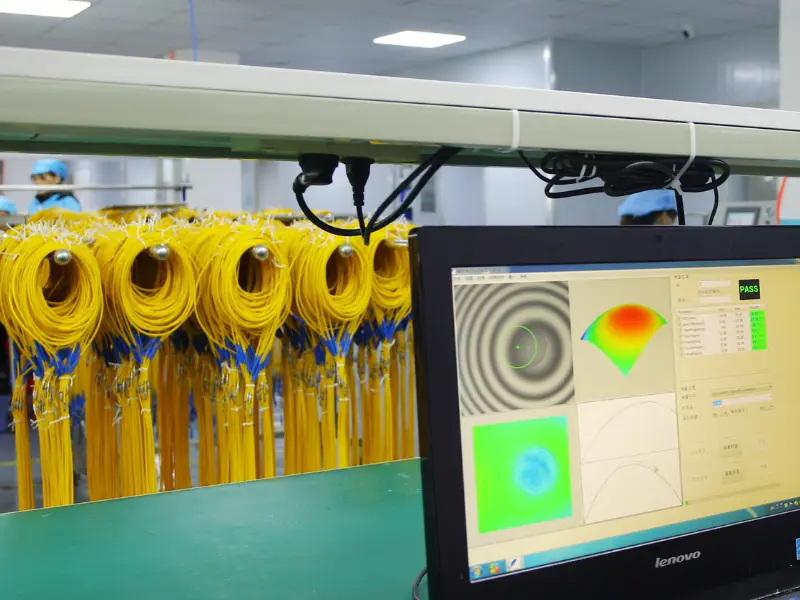

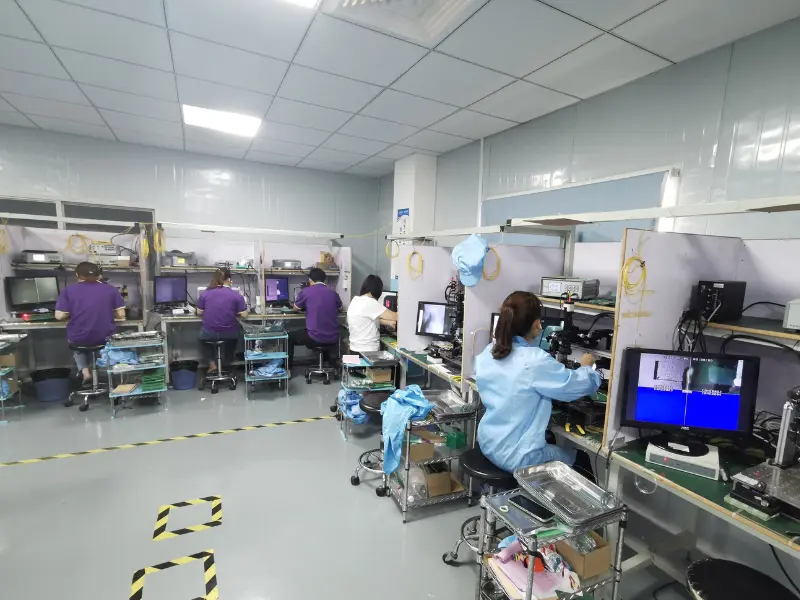

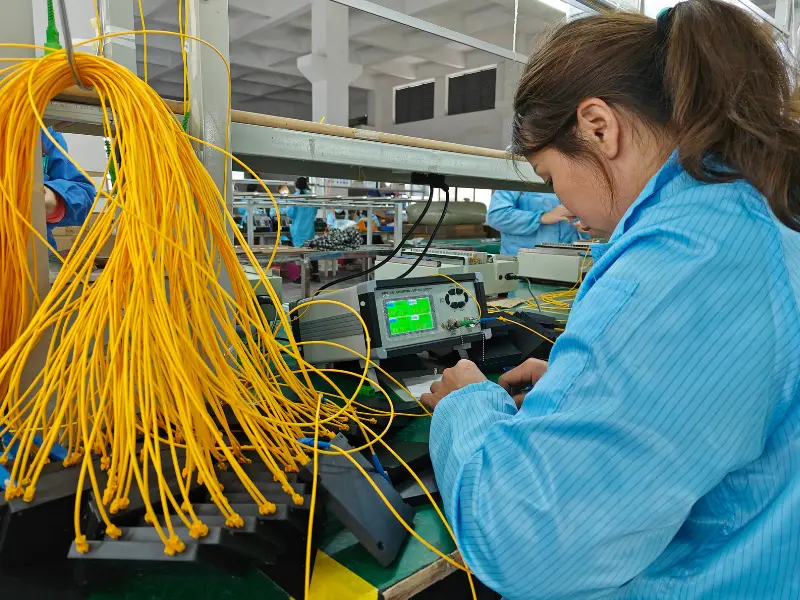

OPTICKÉ TESTOVANIE A KONTROLA
Hotové prepojovacie káble z optických vlákien sa kontrolujú z hľadiska optickej kontinuity, stavu koncov{0}}konektora, polarity, vzhľadu a rozmerovej presnosti podľa potvrdených požiadaviek na kontrolu.
OZNAČOVANIE A BALENIE NA MIERU
EVOLUX podporuje vlastné štítky, čiarové kódy, identifikáciu káblov a možnosti balenia, čo pomáha zjednodušiť inštaláciu, správu zásob a opakované obstarávanie.
Prepojovací kábel z optických vlákien- je optický{1} kábel na oboch koncoch zakončený konektormi, ktoré umožňujú rýchle a pohodlné pripojenie k telekomunikačnému zariadeniu. Toto je známe ako prepojovací-kábel.
Na základe rôznych špecifikácií a noriem možno bežné prepojovacie káble z optických vlákien kategorizovať z hľadiska režimu optického kábla, režimu prenosu, typu plášťa, typu konektora a typu leštenia.
Režim optického kábla: Single Mode alebo Multimode
Režim vláknových prepojovacích káblov ukazuje, ako sa svetelné lúče pohybujú vo vlákne. Existujú dva režimy optického kábla: jeden režim a viac režimov. Jednovidové vláknové káblikové vedenie umožňuje prechádzať po svojej dĺžke iba jednému módu svetla s veľmi tenkým priemerom 8-10 mikrónov, takže môže prenášať signály pri oveľa vyšších rýchlostiach s nižším útlmom. Jadro multimódového prepojovacieho kábla je väčšie, typicky 50 alebo 62,5 mikrónov, čo umožňuje prenos viacerých svetelných režimov. Dodáva sa v piatich variantoch, ktoré podporujú rôzne prenosové rýchlosti alebo vzdialenosti: 62,5-mikrónov OM1, 50 mikrónov OM2, 50 mikrónov OM3, 50 mikrónov OM4 a 50 mikrónov OM5, ktoré možno odlíšiť podľa štandardných farieb plášťa. Pretože po kábli prechádza viacero svetelných dráh, vzdialenosť, ktorú môžu dosiahnuť prepojky s multimódovými vláknami, je zvyčajne krátka. Pre prenos na krátke vzdialenosti v rámci budovy alebo kampusu sú najvhodnejším typom multimódové prepojovacie káble.
Počet vlákien: Simplex alebo Duplex
Podľa počtu vlákien sa rozlišujú simplexné a duplexné prepojovacie káble. Simplexný prepojovací kábel obsahuje jedno vlákno vlákna s jedným simplexným konektorom na každom konci. Zatiaľ čo duplexný prepojovací kábel pozostáva z dvoch vlákien zo skla alebo plastu s jedným duplexným konektorom (alebo považovaným za dva simplexné konektory).
Typ plášťa: PVC alebo LSZH
PVC a LSZH sa používajú na opis bežného materiálu plášťa vláknitého patch cordu. Fiber patch káble pokryté PVC plášťom sú flexibilné pri bežných teplotách inštalácie. V porovnaní s prepojovacími káblami z PVC sú prepojovacie káble LSZH pevnejšie a menej flexibilné, ale obsahujú zlúčeninu spomaľujúcu horenie, ktorá pri horení nevypúšťa toxické výpary. Prepojovací kábel z optických vlákien z PVC sa zvyčajne používa na vnútorné aplikácie, ako sú horizontálne vedenia z elektroinštalácie. Zatiaľ čo kábel LSZH sa používa v nevetraných priestoroch vystavených verejnosti, ako sú podchody a tunely, a tiež sa používa v miestnostiach, ktoré nie je ľahké rýchlo dostať von.
Typ konektora: LC, SC, ST alebo iné
Existuje mnoho typov konektorov používaných v optických prepojovacích kábloch, ako sú LC, SC, ST, MTP alebo MPO. Rôzne typy konektorov sa zapájajú do rôznych rozhraní, takže si radšej overte typ rozhrania zariadení, ktoré používate prvýkrát. Ak sú rozdelené podľa kritérií, či je konektor na každej strane rovnaký, možno ich rozdeliť na rovnaký-prepojovací kábel typu konektora a hybridný prepojovací kábel. Fiber patch cordy, ktoré majú rovnaký typ konektora na oboch koncoch, zahŕňajú LC to LC vláknový patch kábel, SC to SC vláknový patch kábel atď. Zatiaľ čo hybridný vláknový patch kábel má rôzne konektory na každom konci, ako vláknový patch kábel LC to SC. Ak je typ portu zariadení na oboch stranách rovnaký, môžete zvoliť rovnaký-prepojovací kábel typu konektora alebo musíte zvoliť hybridný.
Typ leštenia: PC, UPC alebo APC
Konektory z optických vlákien sú navrhnuté a vyleštené do rôznych tvarov, aby sa minimalizoval spätný odraz, čo je obzvlášť dôležité v aplikáciách s jedným režimom. Podľa tohto typu leštenia konektorov existujú prepojovacie káble PC, UPC a APC. V súčasnosti je typ PC Polish nahradený typom UPC. Či si vyberiete UPC alebo APC, závisí od vašej aktuálnej aplikácie. Keďže APC poskytuje menšie straty pri vkladaní ako UPC, káble APC s optickými vláknami sú vhodnejšie pre aplikácie s vysokou šírkou pásma a spojenia na dlhé{4}}diaľky, ako sú FTTx, pasívna optická sieť (PON) a multiplex s delením vlnovej dĺžky (WDM). Zatiaľ čo prepojovacie káble UPC sa používajú na optické systémy, ktoré sú menej citlivé na stratu vloženia, ako je digitálna televízia a telefón.
Výhody Fiber Patch Cord
Väčšia šírka pásma
Káble z optických vlákien poskytujú značnú šírku pásma na prenos signálu a dokážu preniesť oveľa viac údajov ako medené káble rovnakého priemeru. Na porovnanie schopností v tomto ohľade sa používa súčin šírky pásma- (BDP) prenosových médií a médiá s vyšším BDP budú mať dlhšiu prenosovú vzdialenosť pri odosielaní rovnakej šírky pásma údajov. Čím vyššie je BDP, tým rýchlejšie je možné prenášať nekomprimované video na väčšie vzdialenosti, pričom sa zobrazuje presne v rovnakej kvalite ako natívny signál. Napríklad štandardný BDP pre multimódové vlákno je 500 MHz/km, čo znamená, že 500-metrový multimódový optický kábel môže prenášať 1 GHz. BDP jednovidového vlákna je oveľa vyššie ako multimódové vlákno, ktoré je vyššie ako medený kábel s krúteným párom, ktorý je vyšší ako štandardný kábel HDMI.
Dlhšia vzdialenosť, vyššia rýchlosť
Čo sa týka pomeru fotónov k elektrónom, svetlo v kábloch z optických vlákien sa šíri približne dvoma{0}}tretinovou rýchlosťou svetla, zatiaľ čo elektróny v medených kábloch dosahujú sotva jedno percento tejto rýchlosti. Táto obrovská výhoda rýchlosti má extrémny vplyv na potenciálne vzdialenosti. Zatiaľ čo medené káble sú väčšinou obmedzené na štandardnú vzdialenosť 100-metrov, káble z optických vlákien dokážu rozšíriť obsah s veľkou šírkou pásma na extrémne dlhé vzdialenosti v malom priemere. Multimódové vlákno môže napríklad strojnásobiť túto vzdialenosť pre signál 4K HDMI a v závislosti od druhu kábla, vlnovej dĺžky a zvyšku siete môže jednovidové vlákno predĺžiť rovnaký signál až na 10 km.
Vyššia odolnosť
Na rozdiel od medených{0}}metód prenosu neobsahujú káble z optických vlákien žiadne kovové súčasti. Výsledkom je, že sú imúnne voči elektromagnetickému rušeniu (EMI) a rádiofrekvenčnému rušeniu (RFI). Okrem toho sú káble z optických vlákien odolné voči extrémnym zmenám teploty a úrovne vlhkosti, ktoré môžu brániť prenosu v medených kábloch.
Bezpečnosť
Keďže káble z optických vlákien nevedú elektrické signály, nie je možné na diaľku zistiť akýkoľvek prenášaný dátový signál a pokusy o fyzický prístup by bolo možné zistiť pomocou sledovania. Toto zabezpečenie robí z optického vlákna preferovanú metódu prenosu pre odvetvia, ako sú vláda a banky. Pokiaľ ide o bezpečnosť, káble z optických vlákien tiež nepredstavujú žiadne riziko v prostrediach s nebezpečenstvom iskier{2}}, ako sú chemické závody a ropné rafinérie.
Aplikácia prepojovacích káblov z optických vlákien
Prepojovací kábel z optických vlákien je kľúčovým komponentom v telekomunikáciách, ktorý sa používa na prenos údajov cez optické vlákna na veľké vzdialenosti. Je to v podstate kábel s konektormi na oboch koncoch, určený na pripojenie optických zariadení, ako sú smerovače, prepínače a servery. Primárnym účelom prepojovacieho kábla z optických vlákien je poskytnúť spoľahlivé a efektívne prostriedky na prenos dát pri vysokých rýchlostiach. Využitím svetelných signálov namiesto elektrických signálov umožňuje technológia optických vlákien rýchlejší a bezpečnejší prenos údajov. To je dôležité najmä v telekomunikáciách, kde je potrebné rýchlo a presne preniesť veľké množstvo dát. Prepojovacie káble z optických vlákien sú nevyhnutné v rôznych telekomunikačných aplikáciách vrátane internetového pripojenia, telefónnych sietí, káblovej televízie a dátových centier. Bežne sa používajú v obytných aj komerčných prostrediach na vytvorenie-vysokorýchlostného internetového pripojenia a uľahčenie prenosu hlasových, obrazových a dátových signálov. V posledných rokoch sa dopyt po prepojovacích kábloch z optických vlákien výrazne zvýšil v dôsledku rastúcej potreby rýchlejšieho a spoľahlivejšieho prenosu dát. S nástupom technológií, ako sú cloud computing, streamovacie služby a internet vecí (IoT), stále -narastá dopyt po vyššej šírke pásma a nižšej latencii. Prepojovacie káble z optických vlákien zohrávajú kľúčovú úlohu pri plnení týchto požiadaviek tým, že poskytujú potrebnú infraštruktúru na efektívny prenos dát. Okrem toho sa prepojovacie káble z optických vlákien používajú aj v nových technológiách, ako sú siete 5G a inteligentné mestá. Tieto technológie si vyžadujú robustné a{14}}vysokokapacitné komunikačné systémy, ktoré možno dosiahnuť použitím prepojovacích káblov z optických vlákien.
Prepojovací kábel z optických vlákien sa používa na sieťové účely, konkrétne na pripojenie zariadení v rámci lokálnej siete (LAN). Je základnou súčasťou pri prenose dát, hlasu a videa na veľké vzdialenosti pri vysokých rýchlostiach. Prepojovacie káble z optických vlákien sú tvorené zväzkom tenkých, flexibilných sklenených alebo plastových vlákien obalených v ochrannom obale. Tieto vlákna sú schopné prenášať dáta pomocou svetelných signálov, čo umožňuje rýchlejší a spoľahlivejší prenos dát v porovnaní s tradičnými medenými káblami. Prepojovací kábel funguje ako most medzi zariadeniami, ako sú počítače, prepínače, smerovače a servery, čo umožňuje bezproblémovú komunikáciu a výmenu údajov. V prostredí LAN sa prepojovacie káble z optických vlákien bežne používajú na pripojenie sieťových prepínačov ku koncovým zariadeniam, ako sú počítače, tlačiarne a IP telefóny. Poskytujú priame a bezpečné pripojenie, zaisťujú minimálnu stratu signálu a rušenie. S rastúcim dopytom po vysokorýchlostnom{7}}internete a rastúcim počtom pripojených zariadení sa prepojovacie káble z optických vlákien stali kľúčovými pre udržanie robustnej a efektívnej sieťovej infraštruktúry. Okrem toho technológia optických vlákien ponúka niekoľko výhod oproti tradičným medeným káblom. Má oveľa väčšiu kapacitu šírky pásma, čo umožňuje vyššie rýchlosti prenosu dát a podporuje požiadavky aplikácií náročných na{10}}šírku pásma. Prepojovacie káble z optických vlákien sú tiež odolné voči elektromagnetickému rušeniu, vďaka čomu sú ideálne na použitie v oblastiach s vysokým elektrickým šumom alebo v tesnej blízkosti napájacích káblov.
Prepojovací kábel z optických vlákien je kábel, ktorý sa používa na prepojenie dvoch zariadení alebo komponentov v sieti z optických vlákien. Primárne sa používa na prenos dát, ako sú hlas, video alebo digitálne informácie, vysokou rýchlosťou na veľké vzdialenosti. V kontexte lekárskeho zobrazovania hrá prepojovací kábel z optických vlákien kľúčovú úlohu pri prenose obrazov pri endoskopii a iných lekárskych postupoch.
Poskytuje vysoko-kvalitné snímky s vysokým{1}}rozlíšením, ktoré pomáhajú pri presnej diagnóze a plánovaní liečby. Vysokorýchlostné-možnosti prenosu prepojovacích káblov z optických vlákien zaisťujú minimálnu latenciu a stratu kvality obrazu, čo lekárom umožňuje robiť rozhodnutia v-reálnom čase počas zákrokov. Navyše, prepojovacie káble z optických vlákien ponúkajú niekoľko výhod oproti tradičným medeným káblom v medicínskom zobrazovaní. Sú odolné voči elektromagnetickému rušeniu, čo je obzvlášť dôležité v lekárskom prostredí, kde sú prítomné rôzne elektronické zariadenia.
Bunda
Plášť je vonkajší kryt kábla z optických vlákien. Aj keď ponúka ochranu, jej primárnym účelom nie je poskytnúť silu. Plášť v podstate drží všetky komponenty pohromade: aramidové pevnostné prvky a nárazníkové vlákno, ktoré obsahuje optické vlákno.
Členovia aramidovej sily
Aramidové priadze sú pevné, tepelne-odolné vlákna. V zostave kábla z optických vlákien poskytujú aramidové výstužné prvky pevnosť v ťahu z konektora a cez kábel. Napríklad počas výrobného procesu, keď natiahnete kábel na konektor, aramidové pevnostné prvky pomáhajú zabezpečiť, aby sa kábel a sklenené optické vlákno nezlomili.
Tlmiaci povlak na vlákne
Sklenené optické vlákno je vyrobené s ochranným (tlmivým) povlakom proti poškodeniu. V závislosti od použitia prepojovacieho kábla môže byť tlmiacim povlakom množstvo rôznych materiálov, ktoré ponúkajú napríklad odolnosť voči vysokým teplotám alebo požiarnu odolnosť. Tlmič tiež chráni vlákno potiahnuté akrylátom-, keď je vytlačené do plášťa, a zároveň pôsobí ako „tesnenie“, ak chcete, vlákna potiahnutého akrylátom- pred spájaním alebo spájaním.
Optické vlákno
Optické vlákno je vyrobené zo skla alebo plastu a je optickým vlnovodom, ktorý pozostáva z jadra -prenášajúceho svetlo a plášťa, ktorý zachytáva svetlo v jadre. Komunikačné systémy s optickými vláknami používajú buď jedno{2}}režimové alebo viacrežimové typy.
Faktory, ktoré je potrebné zvážiť pred výberom prepojovacích káblov z optických vlákien
Krok 1: Zistite, aký typ konektora potrebujete
Ak chcete zistiť, aký konektor budete potrebovať, musíte preskúmať porty zariadenia, ktoré budete pripájať, a musíte vedieť, ktoré aplikácie budú kábel využívať. Prepojovacie káble z optických vlákien sa dodávajú s rôznymi konektormi na pripojenie k rôznym zariadeniam.
Ďalšia vec, ktorú musíte určiť, je, ktorý režim prepojovacieho kábla je pre vašu aplikáciu najlepší. Dva dostupné režimy sú jeden-režim alebo viacrežimový.
●Jeden-prepojovací kábel z optických vlákien
Na prenos údajov na veľké{1}}diaľky budete chcieť použiť jednorežimový{0}}optický kábel, pretože jednovidový{2}}optický kábel je výrazne rýchlejší ako viacrežimový. Jediný-režim prenáša iba jeden lúč svetla naraz, čo umožňuje laseru pracovať pri vlnovej dĺžke 1310 – 1550 nm.
● Multimode prepojovací kábel z optických vlákien
Budete chcieť multimódové optické vlákna pre aplikácie, ktoré majú kratšie vzdialenosti, napríklad v rámci budovy alebo A/V aplikácie v rámci lokálnej siete. Maximálna dĺžka kábla z optických vlákien je približne 400 až 550 metrov. Multimode káble však môžu prenášať viacero svetelných zdrojov, vďaka čomu sú veľmi efektívne na krátke vzdialenosti.
Krok 3: Rozhodnite sa medzi vláknami Simplex alebo Duplex Fiber Strands
Prepojovacie káble z optických vlákien môžu mať dva typy prameňov: simplexné alebo duplexné.
● Simplexné
Simplexný kábel má jeden optický konektor na každom konci kábla. Jeden koniec je vysielač, druhý koniec je prijímač a tieto nie sú reverzibilné. Toto sa bežne používa pre obojsmerné (BIDI) optické transceivery. Simplexné káble sú lacnejšie a môžu prenášať vyššiu rýchlosť.
● Obojstranná tlač
Duplexné vlákna umožňujú spojiť dva konektory vlákien vedľa seba pomocou dvojitého-konektora vlákien. Jeden reťazec prenáša jedným smerom a druhý reťazec prenáša späť opačným smerom. To je obrovská výhoda oproti simplexu, pretože dokáže prenášať simultánne obojsmerné dáta. Nevýhodou duplexu je však to, že spája iba dve zariadenia a na umožnenie ďalších zariadení budete potrebovať ďalšie konektory.
Krok 4: Vyberte požadovanú dĺžku kábla
Toto je celkom jednoduché. Budete potrebovať poznať vzdialenosť medzi vašimi zariadeniami a potom vybrať dĺžku kábla, ktorú potrebujete. Prepojovací kábel z optických vlákien sa pohybuje v dĺžkach od 0,5 m do 50 m.
Krok 5: Vyberte leštidlo na konektory a plášť káblov
Nakoniec sa budete musieť rozhodnúť pre lesk konektora a plášť kábla, čo môže ovplyvniť výkon kábla.
● Leštidlo na konektory
Existujú dva typy leštidiel na konektory: UPC alebo APC. APC Polish ponúka lepší výkon, pretože strata je nižšia ako UPC konektor. Takže možno budete chcieť leštidlo APC, ak sú vaše aplikácie citlivé na stratu návratnosti a vyžadujú vysokú presnosť signalizácie. Ale APC je drahšie ako UPC. Leštidlo konektora spoznáte podľa farby. Prepojovací kábel APC je zvyčajne zelený, zatiaľ čo prepojovací kábel UPC je modrý.
● Káblové plášte
Prepojovací kábel z optických vlákien sa dodáva v rôznych typoch plášťov:
Low Smoke Zero Halogen (LSZH): Bunda spomaľujúca horenie-je ideálna na použitie medzi podlahami a budovami.
Polyvinylchlorid (PVC): Pevný plášť odolný voči oderu, oxidácii, korózii a degradácii. Dobre odoláva poveternostným vplyvom, vďaka čomu je ideálny pre vonkajšie káble alebo káble s dlhou životnosťou.
Nevodivé plénum s optickými vláknami (OFNP): Tieto plášte sú tiež spomaľujúce horenie a majú nízku produkciu dymu, vďaka čomu sú ideálne pre sieťové aplikácie, ktoré bežia vo vnútri stien a vzduchových pretlakov bez potrubia.
Pancierové káble: Tieto plášte používajú dvojité rúrky a oceľové návleky, ktoré neprepúšťajú svetlo a majú vysoký tlak na drvenie, vďaka čomu sú ideálne pre podlahové káble, ktoré môžu hlodavce šliapať alebo dokonca okusovať.
Necitlivé na ohyb: Tieto plášte majú malý polomer ohybu a vysokú odolnosť voči ohybu-strate alebo poškodeniu. Tento typ prepojovacieho kábla je určený pre dátové centrá a aplikácie FTTH a kabeláž s vysokou{2}}hustotou.
Tipy pre prepojovací kábel z optických vlákien
Káble Fiber Patch udržiavajte čisté
Podľa priemyselného prieskumu veľkej telekomunikačnej spoločnosti je kontaminácia -jedným dôvodom na riešenie problémov s optickými sieťami. Vlákna sú také krehké, že akonáhle sú pokryté prachom alebo inými nečistotami, optický signál sa môže zhoršiť. A čo viac, kovové častice, ktoré opotrebúvajú telá a kryty optických konektorov, zablokujú vlákno, čo spôsobí stratu signálu, čím sa nakoniec zníži výkon siete a spôsobí veľké straty firmám, ktoré sa spoliehajú na -optické siete. Vo všeobecnosti sa čistenie optických vlákien vzťahuje na čistenie konektorov vlákien. Ako zabezpečiť, aby ste vláknové konektory vyčistili správnymi spôsobmi? Existujú dve hlavné metódy čistenia: suché čistenie a mokré čistenie, pričom každá vykonáva iné funkcie. Bežné riešenia na čistenie konektorov vlákien sú kotúčové{7}}čističe vlákien, čističe pier, utierky na čistenie vlákien a penové tampóny.
Fiber Patch káble skladujte správne
Bez ohľadu na to, či sa optický kábel používa alebo nepoužíva, je potrebné zvážiť jeden dôležitý bod: Neohýbajte ani nenaťahujte kábel príliš. Pri práci s optickými káblami sa často stáva, že ich ľudia naťahujú alebo ohýbajú. Z tohto dôvodu je najhorším prípadom poškodenie vlákna. Niektoré zlomy spôsobené ohnutím môžu byť viditeľné, ale niektoré straty nemusia byť viditeľné, ako sú mikroskopické deformácie vlákna spôsobené veľmi nízkou teplotou, posunutie o niekoľko milimetrov spôsobené nedokonalosťou nárazníka alebo plášťa, nesprávna montážna prax alebo iné faktory. Keďže takúto stratu ľudské oči priamo nevidia, prehliadne sa a veci sa môžu časom ešte zhoršiť. V prípade obrovskej straty, keď je potrebné vymeniť vláknové prepojovacie káble, je potrebné venovať pozornosť nasledujúcim základným prvkom:
● Navrhnite trasu pre optický kábel pomocou vhodných nástrojov alebo komponentov na ochranu vlákien, ako sú horizontálne káblové manažéry.
● Neohýbajte káble s optickými vláknami nad ich minimálny polomer ohybu, najmä v tesných priestoroch v oblastiach s vysokou{0}}hustotou spájania vlákien.
● Dbajte na to, aby ste nenarazili do konektora vlákna o nič! Na jednej strane sa tieto konce môžu odreť alebo zlomiť. Na druhej strane rozbité sklo na konci vlákna môže niekoho porezať na koži. Pri skladovaní alebo ťahaní vlákien sa odporúča používať ochranné čiapky.
● Mikroskopy OTDR a mikroskopy s optickými vláknami sa odporúčajú, ak potrebujete vybavenie na meranie a identifikáciu akýchkoľvek porúch, ako sú praskliny vo vláknovom kábli alebo celkový útlm.
Konečný sprievodca často kladenými otázkami pre prepojovací kábel z optických vlákien
Otázka: Na čo sa používa prepojovací kábel z optických vlákien?
Otázka: Je možné prepojiť optický kábel?
Otázka: Aký je rozdiel medzi prepojovacím káblom a káblom?
Otázka: Aké sú nevýhody prepojovacieho kábla?
Otázka: Koľko typov vláknových prepojovacích káblov existuje?
Otázka: Ktorý je lepší optický alebo medený patch kábel?
Otázka: Prečo sa to nazýva patch kábel?
Otázka: Môžem použiť ethernetový kábel ako prepojovací kábel?
Otázka: Ako vyzerá prepojovací kábel?
Otázka: Čo sa stane, ak sa prepojovací kábel z optických vlákien nevyčistí včas?
Otázka: Aké sú výhody prepojovacích káblov?
Otázka: Ako dlho zvyčajne vydržia prepojovacie káble z optických vlákien?
Otázka: Aká je maximálna dĺžka prepojovacích káblov alebo prepojok?
Otázka: Prečo sú prepojovacie káble z optických vlákien také drahé?
Otázka: Ako testujete prepojovací kábel z optických vlákien?
Otázka: Môžem opraviť poškodený prepojovací kábel z optických vlákien?
Otázka: Ako uložím prepojovací kábel z optických vlákien?
Otázka: Aký je minimálny polomer ohybu pre prepojovací kábel z optických vlákien?
Otázka: Aká je maximálna prenosová rýchlosť pre prepojovací kábel z optických vlákien?
Otázka: Aký je rozdiel medzi konektormi LC a SC pre prepojovacie káble z optických vlákien?
Ako jeden z popredných výrobcov a dodávateľov prepojovacích káblov z optických vlákien v Číne vás srdečne vítame, aby ste si kúpili prepojovací kábel z optických vlákien na sklade z našej továrne. Všetky prispôsobené produkty majú vysokú kvalitu a nízku cenu. Pre cenník a bezplatnú vzorku nás teraz kontaktujte.
