Riešenie FTTH ODN pre rýchle a spoľahlivé nasadenie prístupu k optickým vláknam
Spoločnosť Evolux dodáva{0}}jednorazové pasívne optické komponenty pre prístupové siete FTTH, FTTx a PON vrátane SC/APC konektorov, adaptérov, pigtailov, prepojovacích káblov, PLC rozdeľovačov a svorkovníc.
Riešenie FTTH ODN pre rýchle a spoľahlivé nasadenie prístupu k optickým vláknam
Evolux dodáva jedno{0}}pasívne optické komponenty pre prístupové siete FTTH, FTTx a PON - SC/APC konektory, adaptéry, pigtaily, prepojovacie káble, PLC rozdeľovače a svorkovnice.
Naše produktové riešenie FTTH pomáha telekomunikačným operátorom, dodávateľom a distribútorom budovať stabilné, škálovateľné a jednoducho -inštalovateľné- optické distribučné siete, od opravovania centrálnej kancelárie až po posledný{0}}míľový pokles počtu predplatiteľov.
skúsenosti s dodávkami optických vlákien
Dodávané konektory z optických vlákien
Podporované objednávky projektov FTTH a FTTx
Možnosť označovania a balenia

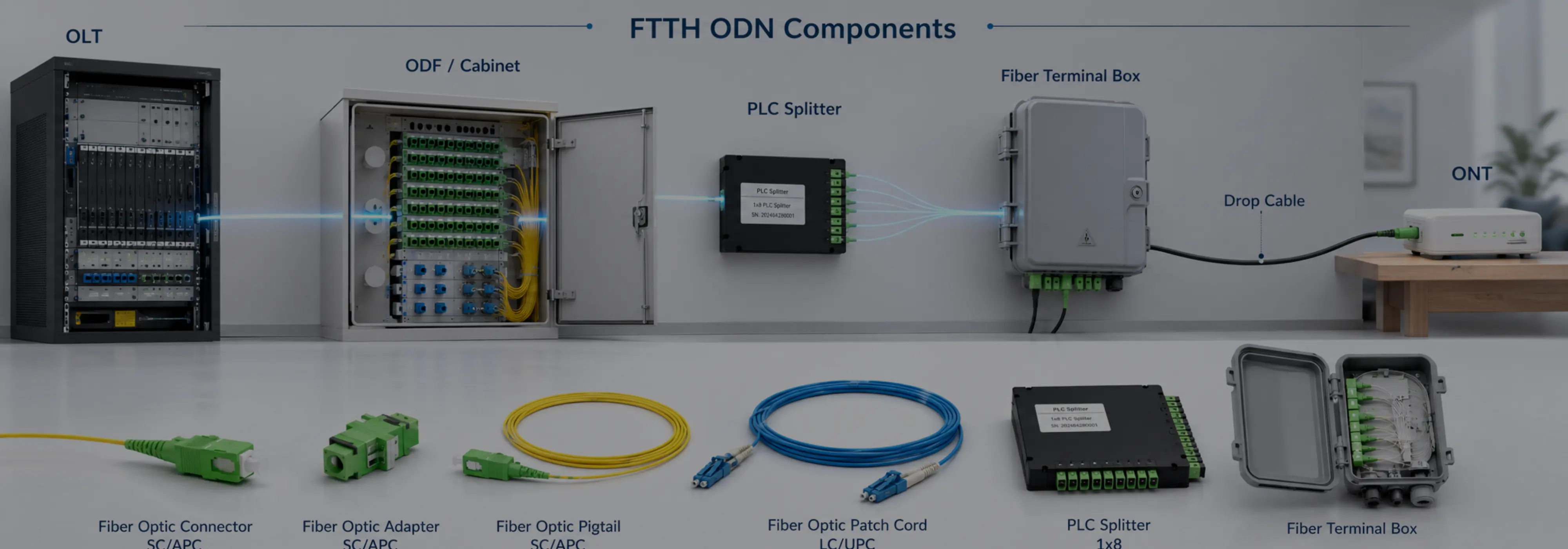

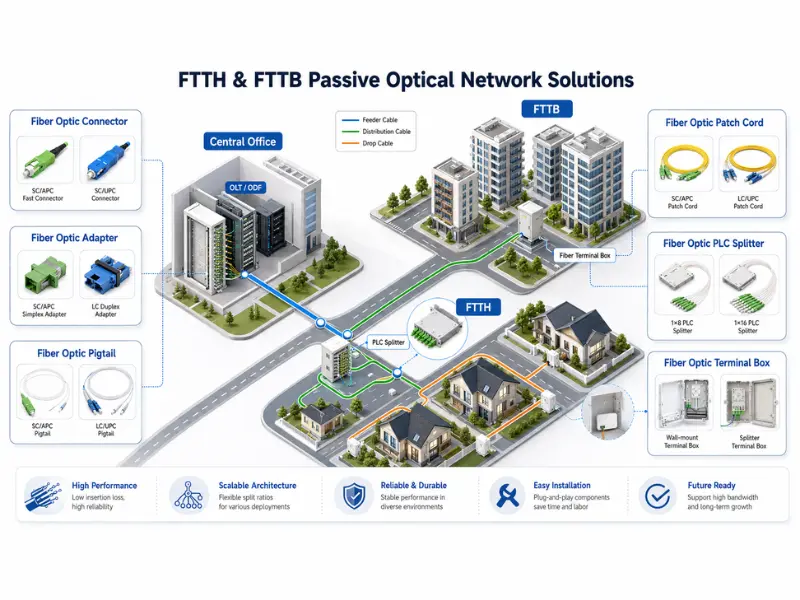

Typická sieťová architektúra FTTH ODN
V typickej sieti FTTH PON pasívne optické komponenty spájajú centrálu s koncovými užívateľmi bez aktívneho zariadenia v distribučnej ceste. Evolux poskytuje kľúčové pasívne komponenty používané na rozdelenie, spájanie, patchovanie, ukončenie a pripojenie predplatiteľov
OLT
centrála
01
ODF / Skrinka
Napájací kábel
02
PLC splitter
1×4 – 1×64
03
Svorkovnica
Distribúcia
04
Drop → ONT
Predplatiteľ
05
Každá časť siete FTTH vyžaduje kompatibilné pasívne komponenty. Typ konektora, pomer rozdeľovača, kapacita svorkovnice, typ vlákna a inštalačné prostredie ovplyvňujú výkon siete a efektivitu inštalácie. Evolux pomáha zákazníkom vybrať zodpovedajúce produkty podľa topológie projektu, počtu predplatiteľov a scenára nasadenia.
Odporúčané skupiny produktov FTTH
Evolux poskytuje hlavné rady produktov pasívnych optických vlákien používaných v prístupových sieťach FTTH a PON. Tieto produkty môžu byť dodávané jednotlivo alebo kombinované do prispôsobeného kusovníka projektu FTTH.
Optický konektor
SC/APC rýchly konektor, SC/UPC konektor a LC konektor pre ukončenie poľa, ONT pripojenie, svorkovnicu a záplatu.
Používa sa na: ukončenie poľa · ONT · patchovanie
Fiber Optic Fast Connector Sc Apc
Optický konektor Sc
Konektory z optických vlákien Lc
Adaptér z optických vlákien
SC/APC simplexný adaptér, LC duplexný adaptér a prírubový adaptér pre svorkovnice, rozvodné skrine, ODF a rozdeľovacie skrine.
Používa sa v: svorkovnici · ODF · rozdeľovacej skrini

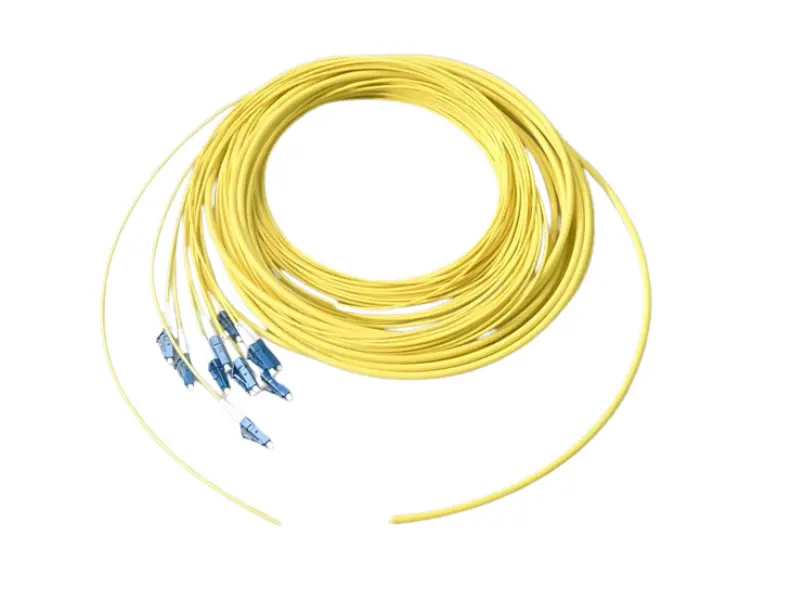

Pigtail z optických vlákien
Pigtaily SC/APC a LC/UPC vo vlákne OS2 G.657A1/A2 pre spojovacie body, svorkovnice a rozvodné rámy.
Používa sa v: spojovacie body · svorkovnica · ODF

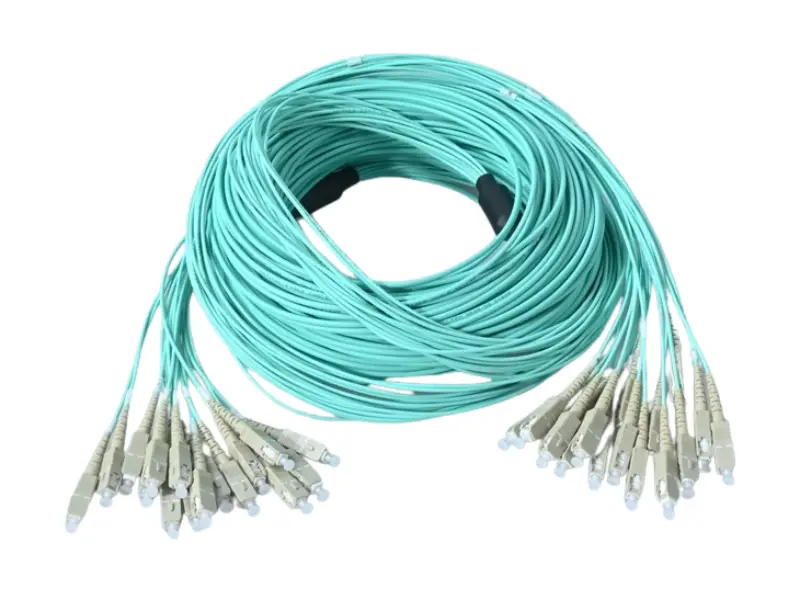

Patch kábel z optických vlákien
SC/APC simplexné, LC a pancierové prepojovacie káble pre OLT, ODF, rozbočovač, svorkovnicu a ONT pripojenie.
Používa sa v: OLT · ODF · rozdeľovač · ONT

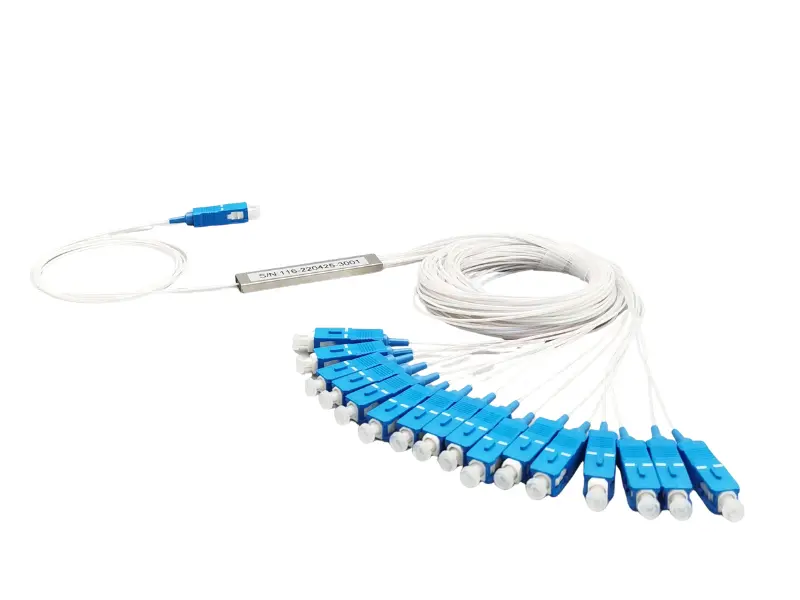

Rozbočovač PLC s optickými vláknami
Rozbočovače PLC 1×4, 1×8, 1×16, 1×32 a 1×64 pre delenie signálu PON, centralizované a sekundárne delenie.
Používa sa v: PON štiepenie · centralizované · sekundárne
Svorkovnica z optických vlákien
2 až 24 jadrových svorkovníc, rozdeľovacích skríň a nástenných-skriniek pre chodbové, nástenné, stĺpové a účastnícke prístupové body.
Používa sa: chodba · stena/stĺp · prístupové body
Či už váš projekt potrebuje štandardné SC/APC prepojovacie káble alebo kompletnú sadu svorkovníc, PLC rozdeľovačov, adaptérov a pigtailov - Evolux podporuje flexibilné párovanie produktov pre rôzne modely nasadenia FTTH.
Typy riešení FTTH pre rôzne potreby nasadenia
Rôzne projekty FTTH vyžadujú rôzne spôsoby inštalácie. Evolux podporuje spojovacie-rozbočovacie riešenia FTTH, vopred{2}}ukončené FTTH a MDU.

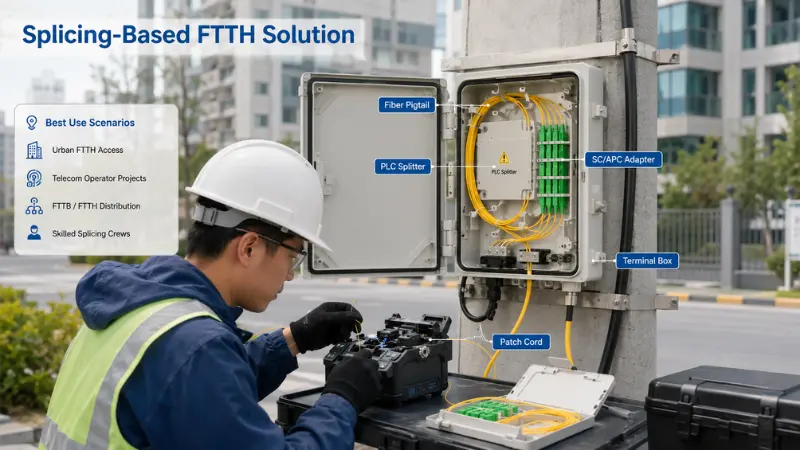

Riešenie FTTH{0}}založené na spájaní
Pre tradičné projekty FTTH, cenovo{0}}citlivé prístupové siete a nasadenia, kde sa vyžaduje spájanie poľnej fúzie.
Hlavná výhoda:stabilné pripojenie a flexibilné smerovanie - vytvorené pre dlhodobé-siete s pevným prístupom.
Vláknové vrkôčiky sú fúzne spojené s napájacími alebo distribučnými vláknami, zatiaľ čo adaptéry a svorkovnice poskytujú organizované, chránené spojovacie body - ideálne pre projekty vyžadujúce stabilný dlhodobý-výkon a flexibilné smerovanie na mieste.
- SC/APC adaptér
- PLC splitter
- Svorkovnica
- Patch Cord
Najlepšie scenáre použitia
- Mestské prístupové siete FTTH
- Projekty telekomunikačných operátorov
- distribučné body FTTB / FTTH
- Tímy so zručnými spájacími posádkami

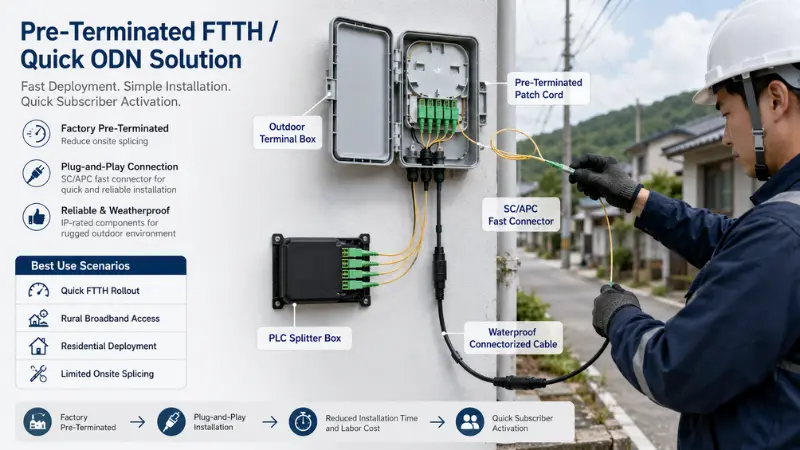

Vopred-ukončené FTTH / rýchle ODN
Pre rýchlu aktiváciu predplatiteľov, nízko{0}}rozširujúce sa širokopásmové pripojenie v domácnostiach, na vidieku a trhy s vysokými mzdovými nákladmi.
Hlavná výhoda:znížiť spájanie polí, zjednodušiť inštaláciu a urýchliť aktiváciu predplatiteľa.
Káble, konektory a svorkovnice ukončené vo výrobe{0}} zlepšujú rýchlosť nasadenia a znižujú chyby pri inštalácii -, vhodné pre rýchle zavádzanie FTTH, kde je najdôležitejšia efektívnosť inštalácie a konzistentná kvalita.
- Popis Popis Popis
- Špecifikácie
- Vlastnosti
- Aplikácie
Najlepšie scenáre použitia:
- Rýchle zavedenie FTTH
- Vidiecky širokopásmový prístup
- Obytné komunitné nasadenie
- Obmedzené zdroje spájania na mieste

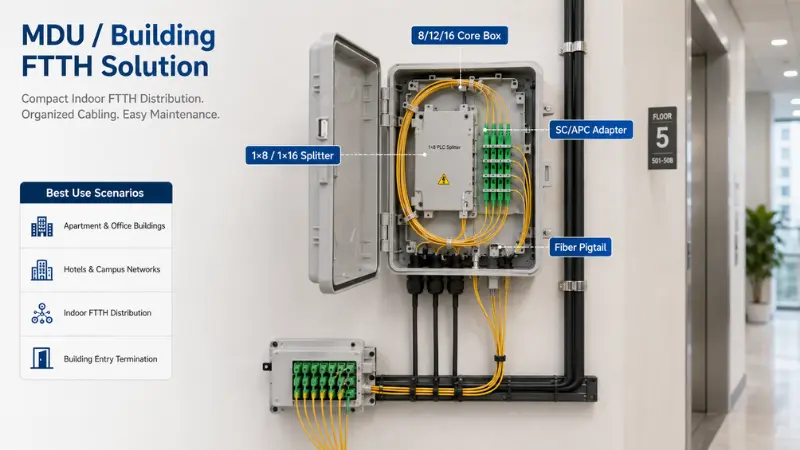

Riešenie MDU / budovanie FTTH
Pre byty, kancelárske budovy, hotely, areály a viac{0}}bytové jednotky.
Hlavná výhoda:kompaktná distribúcia vlákien pre viac{0}}bytové jednotky a vstupné body do vnútorných budov.
Pre MDU a budovu FTTH je kľúčová kompaktná distribúcia a jednoduchá údržba. Spoločnosť Evolux poskytuje svorkovnice, rozbočovače, adaptéry, pigtaily a vnútorné prepojovacie káble pre prístupové body na chodbách,{1}}poschodiach a predplatiteľoch-.
- 8/12/16 Core Box
- Rozdeľovač 1×8 / 1×16
- SC/APC adaptér
- Vláknový pigtail
Najlepšie scenáre použitia
- Bytové a kancelárske budovy
- Hotely a siete kampusov
- Vnútorná FTTH distribúcia
- Ukončenie vstupu do budovy
Ako si vybrať produkty FTTH pre svoj projekt?
Správna konfigurácia FTTH závisí od štruktúry siete, dizajnu rozdeľovača, prostredia inštalácie a počtu účastníkov. Pred vyžiadaním cenovej ponuky použite túto príručku na výber vhodných pasívnych komponentov.
| Podmienka projektu | Odporúčaný smer | Informácie na potvrdenie |
|---|---|---|
| Centralizované delenie | Skriňa PLC splitter / ABS / LGX | Rozdeľovací pomer, počet portov, typ konektora, inštalačný priestor |
| Sekundárne delenie | Svorkovnica s rozbočovačom | Hustota užívateľov, množstvo podlahy, spôsob údržby |
| Vonkajšia montáž na stenu / stĺp | Vonkajšia svorkovnica IP65 | Vodotesná hladina, smer vstupu kábla, spôsob montáže |
| Chodba / inštalácia v interiéri | Kompaktná krabička + pigtail + patch kábel | Požiadavka-spomaľovača horenia, polomer ohybu, veľkosť krabice |
| Rýchla aktivácia predplatiteľa | Vopred-ukončený prepojovací kábel | Dĺžka kábla, typ konektora, ťažné oko, vodotesnosť |
| Sieťové pripojenie PON | SC/APC konektor + PLC splitter | Rozdeľovací pomer, rozpočet optického výkonu, rozhranie OLT/ONT |
Vo väčšine sietí FTTH PON sa konektory SC/APC bežne používajú na zníženie odrazu. Konečný typ konektora by však mal vždy zodpovedať špecifikácii OLT, ONT, rozbočovača a projektu. Evolux môže pomôcť potvrdiť kompatibilitu produktu pred hromadnou výrobou.
Technické kontrolné body pre nasadenie FTTH ODN
Projekty FTTH vyžadujú viac ako len nákup produktu. Pred potvrdením konečného zoznamu produktov by ste mali zvážiť optický výkon, inštalačné prostredie, kompatibilitu konektorov a testovaciu dokumentáciu.
OVLÁDANIE 01

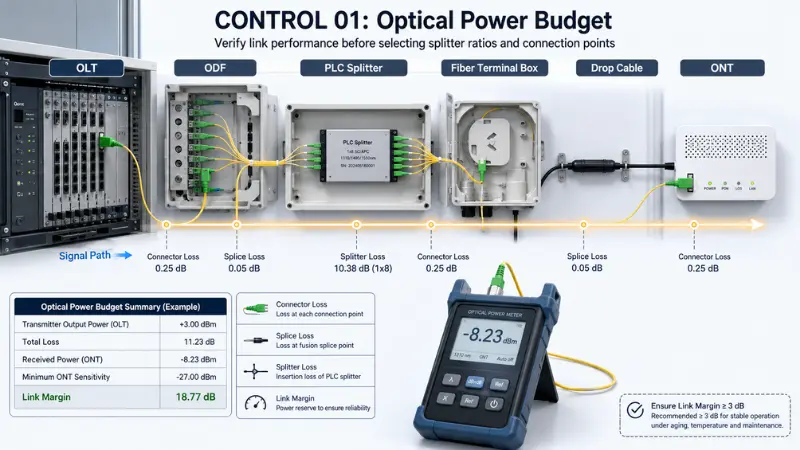

Rozpočet na optickú energiu
Pred výberom potvrďte stratu rozdeľovača, stratu konektora, stratu spoja a rezervu spojeniadeliace pomerya body pripojenia. Správny výkonový rozpočet udržuje signál stabilný od OLT po ONT.
OVLÁDANIE 02

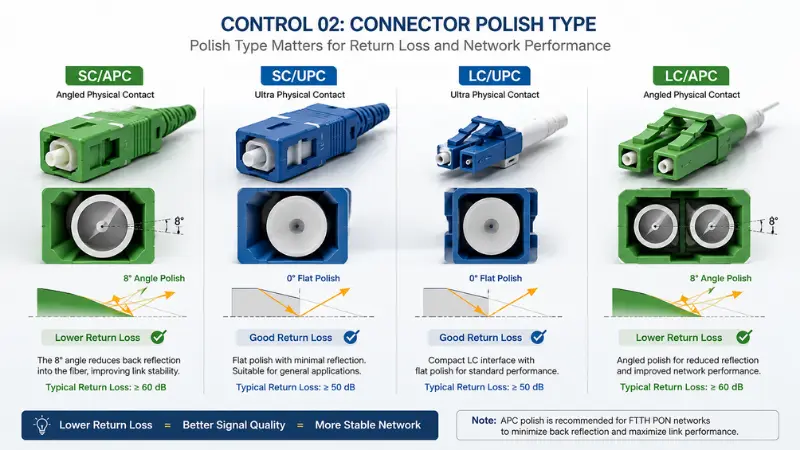

Konektor poľský typ
Siete PON bežne používajú SC/APC, pretože leštenie APC znižuje straty spätného toku. Môžu sa použiť aj SC/UPC, LC/UPC alebo LC/APC - pozriPC vs UPC vs APC lesk.
OVLÁDANIE 03

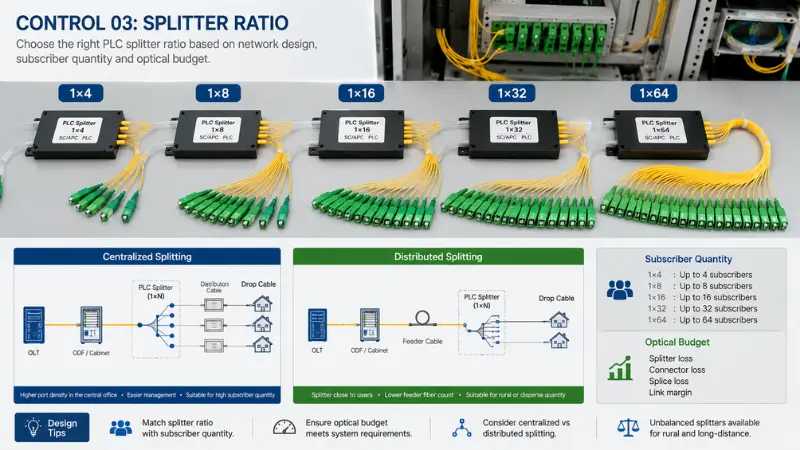

Rozdeľovací pomer
Bežné pomery PLC sú 1×4, 1×8, 1×16, 1×32 a 1×64. Vyberajte podľa počtu predplatiteľov, optického rozpočtu a centralizovaného vs. distribuovaného dizajnu - vrátanenevyvážené štiepeniepre vidiek.
OVLÁDANIE 04

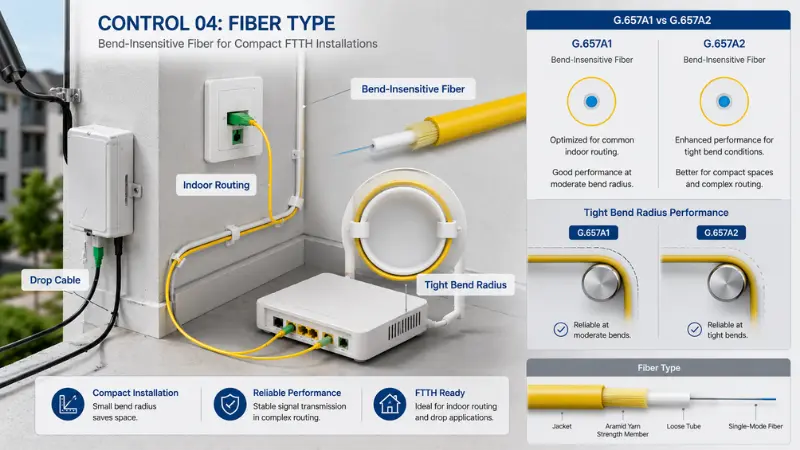

Typ vlákna
Na zapojenie káblov a vnútorné vedenie sa uprednostňujú vlákna -necitlivé na ohyb, ako napríklad G.657A1 / G.657A2 pre kompaktné priestory a malý polomer ohybu. Porovnajjeden{0}}režim verzus viacrežimový.
OVLÁDANIE 05

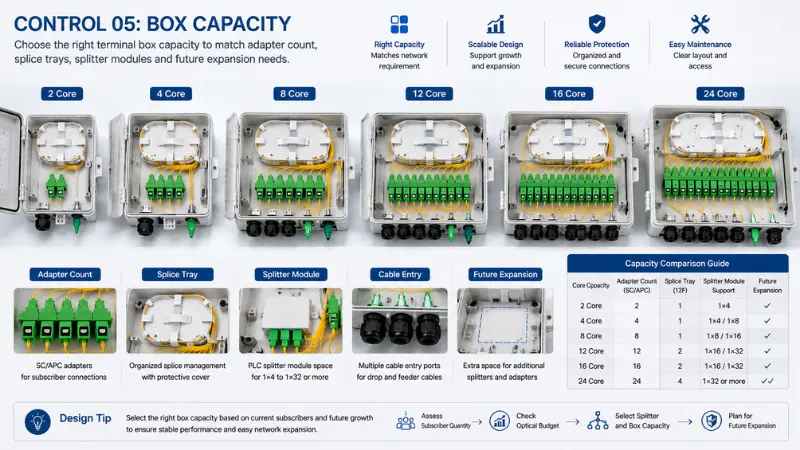

Kapacita boxu
Zápassvorkovnicakapacita na počet adaptérov, spojovacie podnosy, rozdeľovacie moduly a budúce rozšírenie. Bežné možnosti: 2, 4, 8, 12, 16 a 24 jadier.
OVLÁDANIE 06

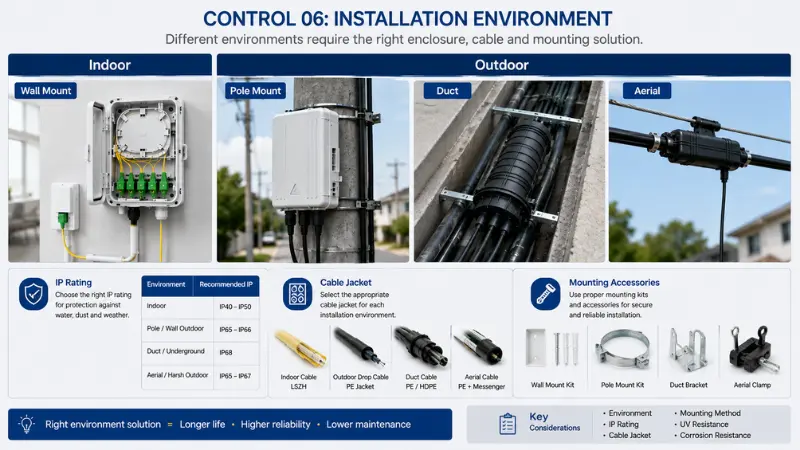

Inštalačné prostredie
Vnútorné, vonkajšie prostredie, stena, stĺp, kanál a anténa môžu vyžadovať rôzne plášte káblov, materiály škatúľ, IP hodnotenia a montážne príslušenstvo. Pozrivnútorná a vonkajšia inštalácia.
Sprievodcovia obstarávaním a inžinierstvom FTTH
Referenčné články, ktoré pomôžu vášmu tímu naplánovať rozdelenie PON, vybrať konektory a pripraviť kompletný kusovník pasívnych komponentov FTTH.
Prispôsobené priraďovanie produktov FTTH a podpora kusovníkov
Každý projekt FTTH má iné požiadavky. Evolux podporuje flexibilné párovanie a prispôsobenie produktov, takže si môžete pripraviť tie správne materiály na nasadenie prístupovej siete.
Konektor: SC/APC, SC/UPC, LC/UPC, LC/APC
Dĺžka kábla a plášť kábla
Rozdeľovací pomer PLC
Kapacita svorkovnice
Typ inštalácie v interiéri alebo exteriéri
Množstvo adaptéra a konfigurácia panelu
OEM štítok a balenie
Technický list a správa o teste IL/RL
Pošlite topológiu siete, počet odberateľov, plán rozdeľovača a inštalačné prostredie - náš tím odporučí kompatibilné konektory, adaptéry, pigtaily, prepojovacie káble, rozdeľovače PLC a svorkovnice pre váš projekt FTTH.
Často kladené otázky o riešení FTTH ODN
Otázka: Aké produkty sú zvyčajne potrebné pre projekt FTTH ODN?
Odpoveď: Typický projekt FTTH ODN môže vyžadovať konektory z optických vlákien, adaptéry, pigtaily, prepojovacie káble, PLC rozdeľovače, svorkovnice, prepájacie káble a súvisiace príslušenstvo. Konečný zoznam produktov závisí od topológie siete, pomeru rozdeľovača, prostredia inštalácie a počtu predplatiteľov.
Otázka: Môže Evolux poskytnúť kompletný kusovník produktov FTTH?
A: Áno. Zákazníci nám môžu poslať topológiu siete, množstvo predplatiteľov, plán rozdeľovača a inštalačné prostredie. Evolux môže odporučiť vhodný kusovník pasívnych komponentov FTTH na základe požiadavky projektu.
Otázka: Ktorý typ konektora sa bežne používa v sieťach FTTH PON?
Odpoveď: SC/APC sa bežne používa v sieťach FTTH PON, pretože pomáha znižovať optický odraz. Konečný typ konektora by však mal zodpovedať špecifikácii OLT, ONT, rozbočovača a projektu. Pozrite si našu príručku konektorov SC/APC.
Otázka: Aké pomery rozdeľovača PLC sú k dispozícii?
Odpoveď: Bežné pomery rozdeľovača PLC zahŕňajú 1×2, 1×4, 1×8, 1×16, 1×32 a 1×64. Ďalšie konfigurácie je možné prediskutovať podľa požiadaviek projektu. Prehľadávať všetky PLC rozbočovače.
Otázka: Môžete podporovať pred-ukončené riešenia FTTH?
A: Áno. Evolux môže podporovať pred-ukončené prepojovacie káble, rýchle konektory, svorkovnice a súvisiace pasívne súčiastky, ktoré pomáhajú znižovať spojovanie na mieste a zjednodušujú inštaláciu.
Otázka: Môžete poskytnúť produkty pre vnútornú aj vonkajšiu inštaláciu FTTH?
A: Áno. Evolux poskytuje vnútorné a vonkajšie svorkovnice, prepojovacie káble, pigtaily, adaptéry a ďalšie pasívne komponenty FTTH. Vonkajšie aplikácie môžu vyžadovať vodotesné boxy, vhodné plášte káblov a správne montážne príslušenstvo.
Zostavte si svoj projekt FTTH ODN so zodpovedajúcimi komponentmi pasívnych vlákien
Či už potrebujete štandardné FTTH produkty alebo prispôsobený projektový kusovník, Evolux vám môže pomôcť zladiť konektory, adaptéry, pigtaily, prepojovacie káble, PLC rozbočovače a svorkovnice pre vaše sieťové nasadenie.
