Riešenie vláknovej kabeláže pre dátové centrum Evolux
Zostavte si RFQ-pripravený pasívny kusovník z vlákien s MPO/MTP kmeňmi a prerušeniami, LC prepojovacími káblami, OM3/OM4 multimode alebo OS2 single{4}}možnosťami, kompatibilnými adaptérmi a projektovým-označením špecifickým.
Pošlite svoj kusovník kabeláže Skontrolujte overené produkty
Založená v roku 2013
Zverejnenie profilu spoločnosti
10+ rokov
Skúsenosti z odvetvia optických vlákien uvedené na mieste
Vzorky na hromadné
Podpora vzorových, malých{0}}dávok a objemových objednávok
IL/RL dokumentácia
Dokončené projekty
Fiber kabeláž s vysokou-hustotou pre serverové miestnosti, podnikové siete a cloudovú infraštruktúru
Evolux dodáva pasívnu konektivitu pre projekty optických káblov pre dátové centrá, vrátane LC prepojovacích káblov, MPO/MTP káblových zostáv, OM3 a OM4 multimode káblov, OS2 single{3}}káblov, optických adaptérov a pigtailov. Sortiment zahŕňa záplatovanie zariadení, prepojenia skríň, chrbticové zväzky, prechodové prechody a presuny, pridávanie a zmeny štruktúrovanej kabeláže. Operátori dátových centier, sieťoví integrátori, dodávatelia kabeláže a distribútori môžu nakupovať štandardné produkty, požadovať vzorky alebo pripraviť projektový kusovník pre malú-sériovú a hromadnú výrobu. Ako výrobca vláknovej kabeláže pre dátové centrá a OEM dodávateľ zostavy optických káblov môže Evolux kontrolovať kombinácie konektorov, režim vlákna, lesk, dĺžku, plášť, farbu, označovanie a balenie. Kupujúci, ktorí plánujú káblové riešenie MPO/MTP s vysokou{9}}hustotou, by mali spolu so žiadosťou o ponuku predložiť rozhranie transceivera, počet vlákien, pohlavie a polaritu.
Produkty vláknovej kabeláže pre dátové centrá s overiteľnými špecifikáciami
Nižšie uvedené produktové karty používajú názvy, možnosti a číselné hodnoty zverejnené na produktových stránkach Evolux. Konečné ponuky by mali identifikovať vybraný stupeň straty, mapovanie konektorov a konštrukciu kábla, pretože nie každá možnosť sa vzťahuje na každú zostavu.

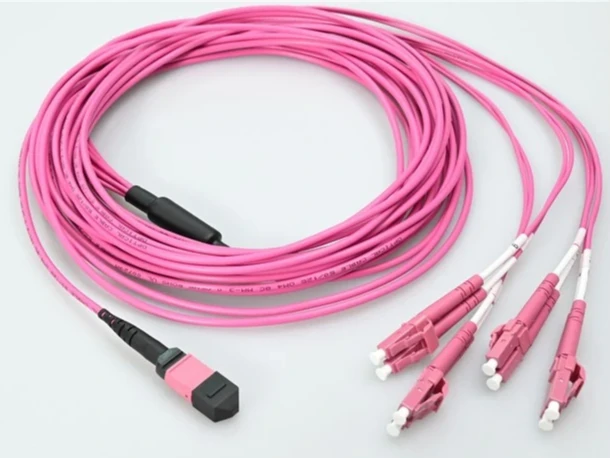

MTP Female až 4 × LC UPC Duplex, 8-Fibre OM4
- OM{0}}/125 um; 850/1300 nm
- MTP IL 0,35 dB max; LC IL Menšie alebo rovné 0,2 dB
- 3,0 mm kábel OFNP; 150 m pri 40/100 G a 850 nm

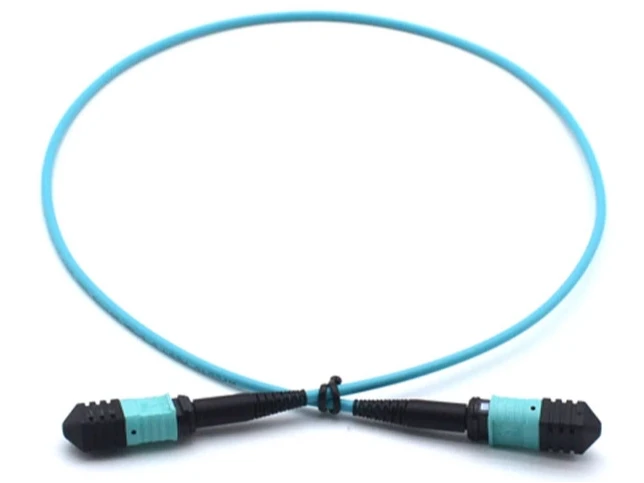

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- 12-vláknová zostava OM3
- 3,0 mm kábel LSZH; zverejnená konfigurácia 1 m
- MM nízke-straty IL: typické<0.30 dB; max <0.5 dB

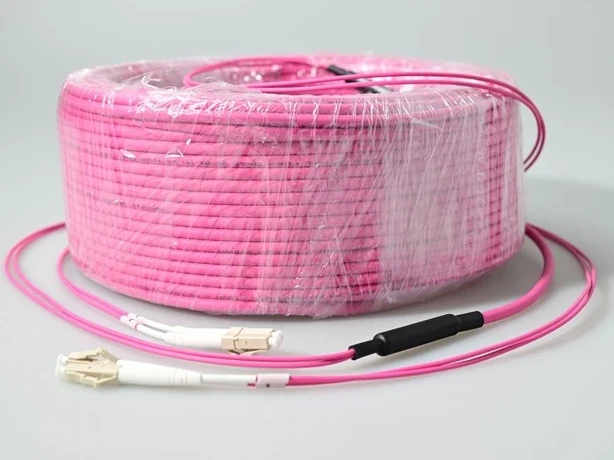

LC to LC OM4 multimódový duplexný prepojovací kábel
- 1,25 mm malý-formný-konektor
- Rozhranie konektora IEC 61754-20
- Sú uvedené možnosti stúpačky, komory a prispôsobeného kábla
LC UPC OM3 Uniboot Multimode Patch kábel
- OM3 laser-optimalizované vlákno 50/125 µm
- 10G dosah až 300 m pri 850 nm
- OFNR a OFNP; štandardné dĺžky 0,5 m až 30 m
Prispôsobený prepojovací kábel LC/UPC s jedným-režimom
- Možnosť jednoduchého{2}}režimu 9/125 µm
- IL Menšie alebo rovné 0,30 dB IEC stupeň C; Menej ako alebo rovné 0,15 dB IEC stupeň B
- 0,9/2,0/3,0 mm; PVC, LSZH alebo OFNP
Adaptér MTP/MPO so zarovnávacím puzdrom
- Vložný útlm 0,2 dB max
- Minimálne 1 000 párovacích cyklov
- Prírubové/bezprírubové; simplexný/duplexný; Uvedená smernica RoHS

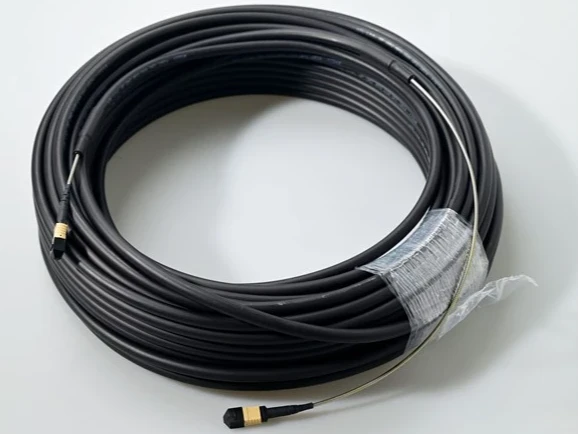

Pancierový patch kábel MPO/MTP z optických vlákien
- OS2, OM3 alebo OM4; 8, 12, 24, 48, 72 alebo 144 vlákien
- Špirálové brnenie z nehrdzavejúcej-oceľovej pásky
- IEC 61754-7 a TIA 604-5
LC/LC duplexný multimódový adaptér
- typ adaptéra LC; duplexné telo
- UPC poľské rozhranie
- Multimode; žiadna-konfigurácia príruby

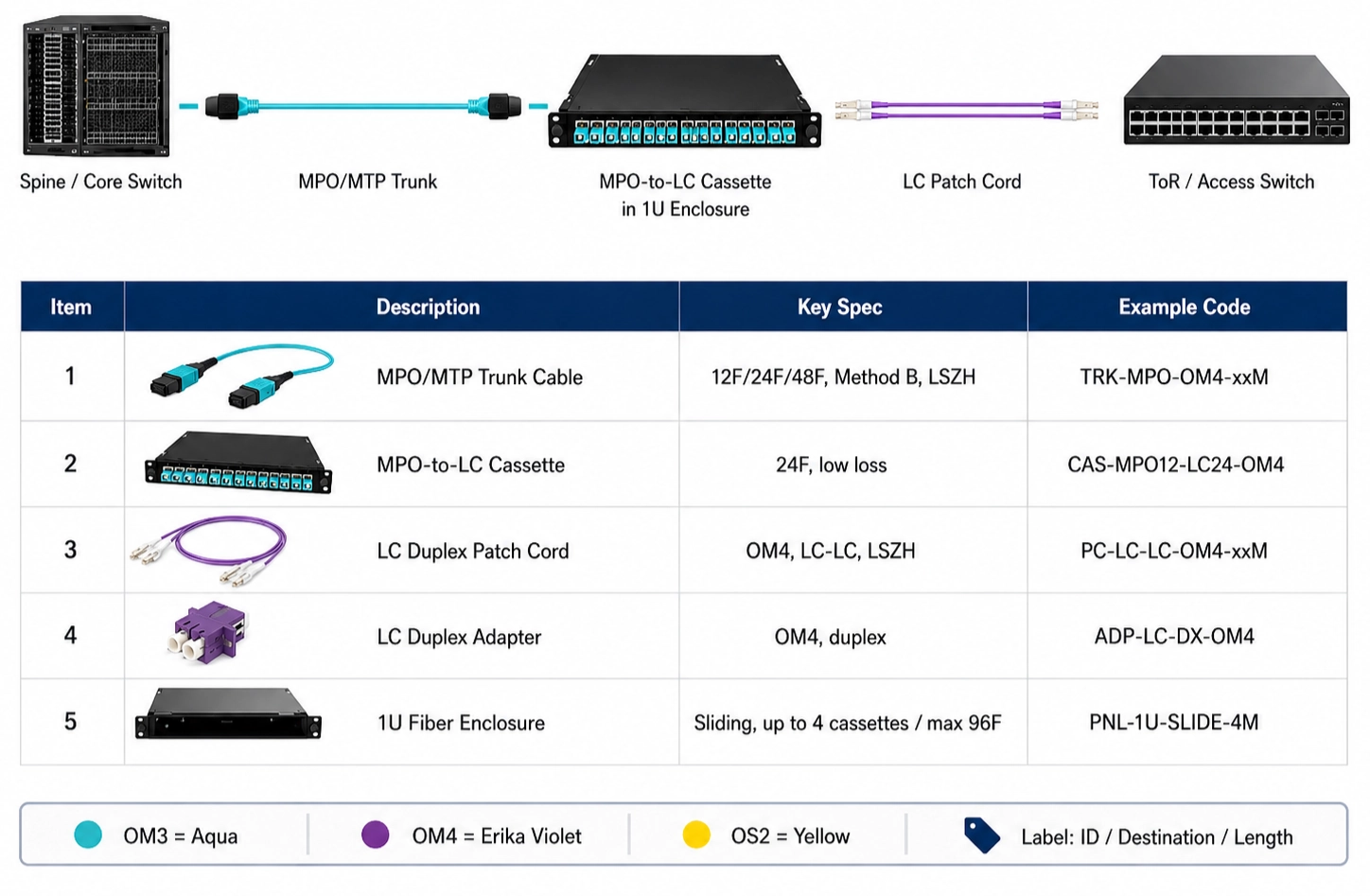

Architektúra vláknovej kabeláže dátového centra- s vysokou hustotou podľa roly prepojenia
Užitočný plán štruktúrovanej kabeláže začína bodmi pripojenia, nie všeobecným zoznamom káblov. Zmapujte rozhranie zariadenia a metódu pripájania v každej fáze, potom priraďte pohlavie konektora, polaritu, kvalitu vlákna a plášť ku kompletnému kanálu.
Server alebo úložisko
Potvrďte LC duplexné alebo priame rozhranie MPO/MTP transceivera a požadovanú kvalitu vlákna.
01
Prepínač ToR / EoR
Použite LC patching pre duplexné porty alebo MPO/MTP breakout pre paralelnú -na{1}}duplexnú konverziu.
02
Rack Patch Field
Prispôsobte LC duplex alebo MPO/MTP adaptéry{0}}zadanému kupujúcim na panel alebo kazetu.
03
Rad / chrbticový kmeň
Vopred-ukončené zostavy MPO/MTP konsolidujú vlákna a znižujú prácu pri ukončovaní v teréne.
04
MDA / Cross{0}}Connect
Zachovajte záznamy o označovaní, polarite a stratách-v rámci štruktúrovanej kabeláže.
05
| Podmienka projektu | Odporúčaný smer kabeláže | Kupujúci musí potvrdiť | Príslušný rozsah Evolux |
|---|---|---|---|
| Záplatovanie duplexných zariadení | LC-to{1}}duplexný alebo uniboot kábel | Trieda vlákna, lesk, dĺžka, bunda, označenie portu | OM3/OM4 multimódové a 9/125 µm single-režimové LC zostavy |
| Paralelná chrbtica | MPO/MTP kmeň | 8/12/24-vláknový dizajn, pohlavie, polarita, orientácia kľúča, trieda straty | Zostavy MPO/MTP v konfiguráciách OS2, OM3 a OM4 |
| Paralelná-k-duplexná migrácia | Oddelenie MTP/MPO-do{1}}LC | Mapovanie transceivera, poradie párov LC, pohlavie a celková strata kanála | 8-vláknová OM4 MTP samica na štyri LC UPC duplexné zostavy |
| Vysoká{0}}premávka alebo exponovaná cesta | Pancierová zostava z viacerých vlákien- | Počet vlákien, geometria káblov, obmedzenia trasy a kontrola ohybov | Špirálové opancierované-oceľové možnosti MPO/MTP |
| Panelová alebo kazetová spojka | LC alebo MPO/MTP adaptér | Pôda, príruba, orientácia kľúča, režim a kompatibilita s leskom | LC duplex a MTP/MPO prírubové alebo bezprírubové adaptéry |
MPO/MTP dátové centrum Fiber kabeláž pre kompaktné kufre a Breakout Links
Publikovaný sortiment spoločnosti Evolux podporuje dve praktické úlohy MPO/MTP v štruktúrovanom systéme:multi{0}}vláknové vedenie medzi distribučnými bodmia vylamovacie zostavy, ktoré predstavujú duplexné konektory k zariadeniu.
8 vlákien → 4 LC duplexné páry
Breakout performance je špecifikovaný pre oba typy konektorov
8-vláknová zostava OM4 využíva zásuvku MTP a štyri duplexné koncovky LC UPC. Jeho zverejnené limity oddeľujú rozhranie MTP pri maximálnej strate vloženia 0,35 dB od rozhrania LC s hodnotou menšou alebo rovnou 0,2 dB, takže kupujúci môže umiestniť každé pripojenie do rozpočtu na stratu kanála namiesto toho, aby sa spoliehal na jeden nedefinovaný „nízkostratový“ nárok.
Publikovaných 8–144 vlákien
Štandardné a pancierové konštrukcie riešia rôzne cesty
Štandardný produkt MPO/MPO-OM3-12F-3.0MM-LSZH-1M je vhodný pre kompaktné vnútorné žľaby, zatiaľ čo pancierový rad MPO/MTP pridáva špirálovú pásku z nehrdzavejúcej ocele.Na mechanické vystavenie by sa malo zvoliť pancierovanie; nenahrádza potrebu potvrdiť kontrolu ohybu, stratu konektora, polaritu alebo kompatibilitu panela.
Vláknová kabeláž LC Data Center pre hustú prepínač a opravu servera
Zostavy LC zapadajú do portov zariadení a prepojovacích polí, kde každá linka používa duplexný prenosový/prijímací pár. LC objímka 1,25 mmposkytuje menšie rozhranie ako SC, zatiaľ čo konštrukcia uniboot znižuje počet káblových telies vedených cez hustý stojan.
OM3: 10G až 300 m pri 850 nm
Použite OM3 tam, kde ho podporuje transceiver a dosah
Publikovaný uniboot kábel LC UPC OM3 využíva laser-optimalizované 50/125 µm vlákno a je ponúkaný vo verziách OFNR a OFNP. Evolux uvádza štandardné dĺžky od 0,5 m do 30 m a akceptuje vlastné dĺžky, čo umožňuje kusovníku kontrolovať prebytok servisnej-slučky namiesto použitia jednej dĺžky pre každú pozíciu stojana.
OM4 alebo 9/125 µm jednoduchý-režim
Vyberte si kvalitu vlákna z optiky, nie len farbu
Portfólio LC zahŕňa anOM4 multimódový duplexný produkta prispôsobiteľné 9/125 µm single{2}}zostavy s káblami PVC, LSZH alebo OFNP. Farba bundy môže podporovať identifikáciu, ale špecifikácia nákupu by mala výslovne uvádzať režim vlákna, lesk, hodnotenie bundy a namerané požiadavky IL/RL.
Stratové{0}}rozpočet, polarita a ovládacie prvky rozhrania pre dátové centrá Fibre Cable cable
Čo robí vopred{0}}ukončenú zostavu nasaditeľnou, je dohoda medzi každým atribútom odkazu. Tieto kontroly by sa mali riešiť na schválenom výkrese alebo kusovníku pred výrobou.
Rozpočet optických strát
Pridajte uvedené straty konektora a adaptéra ku každému spárovanému páru plus útlm vlákna a inžiniersku rezervu. Vyžiadajte si formát správy IL/RL s cenovou ponukou.
Polarita MPO/MTP
Definujte koncovú-k{1}}koncovú mapu vlákna a kľúčovú orientáciu. Samotný "MPO/MTP kompatibilný" neidentifikuje, či kanál zachováva prenosové a prijímacie cesty.
Pohlavie konektora
Mapujte pripnuté a nepripnuté rozhrania na transceiveroch, kanáloch, adaptéroch a kazetách. Dva kolíkové konektory nie je možné správne spojiť.
Kvalita vlákien a optika
Priraďte OM3, OM4 alebo OS2 k vlnovej dĺžke, rýchlosti prenosu dát a dosahu na údajovom liste vysielača a prijímača. Nenahrádzajte druh vlákna bez opätovnej kontroly kanála.
Bunda a cesta
Uveďte LSZH, OFNR, OFNP alebo inú požadovanú konštrukciu spolu s priemerom kábla, prostredím vedenia a potrebami mechanickej ochrany.
Identifikačný plán
Poskytnite konvenciu pomenovania portov, štítky podľa koncov, farby plášťa alebo zavádzania, plán dĺžky a skupiny balení potrebné na poradie inštalácie.
Pošlite kompletný kusovník pasívnej kabeláže na kontrolu
Manažér zdrojov alebo produktový inžinier by mal poskytnúť dostatok informácií na identifikáciu každého párovacieho rozhrania a každého komerčného variantu. Tým sa redukujú slučky objasňovania a testovanie vzoriek je zmysluplné.
Aplikácia a topológia:server, úložisko, ToR/EoR, chrbtica, MDA alebo rola krížového{0}}pripojenia.
Rozhrania:typ konektora, lesk, počet vlákien MPO/MTP, pohlavie, orientácia kľúča a polarita.
Optické médiá:OM3, OM4 alebo OS2, vlnová dĺžka, rýchlosť prenosu dát, dosah a požadovaná trieda straty.
Mechanická konštrukcia:dĺžka kábla, priemer, dĺžka prerušenia, hodnotenie plášťa, pancier a požiadavky na ťah.
Obchodné detaily:množstvo podľa konfigurácie, množstvo vzorky, štítky, logo, balenie a požadované dokumenty.
Konfigurácia a nákres nákresu vlastného dátového centra
Spoločnosť Evolux uvádza, že kombinácie konektorov, dĺžky káblov, režimy vlákien, typy lesku, štruktúry káblov, farby plášťov a topánok, štítky a obaly možno skontrolovať pre dodávku podľa projektu-.
Podpora špecifikácií a výkresov
Zdieľajte výkres, vzorku produktu, existujúcu špecifikáciu alebo topológiu. Kontrola by mala zablokovať mapovanie konektora, rozmery zlomu, dĺžkovú toleranciu, plášť, polohu štítku a baliacu jednotku pred vyrobením vzorky.
- Prehľad kusovníka a topológie
- Zhoda konektorov a vlákien
- Štandardná alebo vlastná konfigurácia
Vzorové, malé{0}}dávky a hromadné dodávky
Stránka potvrdzuje hodnotenie vzoriek,{0}}malé série prispôsobenia a hromadnú výrobu. Nezverejňuje jeden pevný MOQ alebo cyklus vzorkovania pre všetky zostavy dátového centra, pretože konfigurácia a množstvo ovplyvňujú objednávku.
- Vzorka kompatibility
- Hodnotenie výkonu
- Schválená vzorka ako výrobná referencia
Súkromná značka a identita inštalácie
Dostupné prispôsobenia zahŕňajú farby bundy a topánok, značky káblov, štítky produktov, logá, neutrálne balenie a balenie špecifické pre zákazníka-. Definujte text, formát čiarového kódu a konvenciu -A/end{3}}B v schválenom umeleckom diele.
- Vlastné káblové a produktové štítky
- Kontrola loga a balenia
- Farebné kódovanie podľa projektu
Normy a záznamy o kvalite pre obstarávanie montáže optických káblov
Najužitočnejšie dôkazy o kvalite sú viazané na presný produkt a šaržu. Stránky produktov Evolux zverejňujú nasledujúce štandardy rozhrania, materiálové vyhlásenia a možnosti testovania; kupujúci by si mali vyžiadať príslušný dokument oproti uvedenému SKU.
IEC 61754-7 a TIA 604-5
Vydané pre pancierovú zostavu MPO/MTP a rad adaptérov MPO/MTP. Tieto referencie definujú rozhranie multi-vláknového konektora a podporujú kontroly vzájomnej kompatibility.
Telcordia GR-326 a JIS
Uvedené na stránke adaptéra MTP/MPO s maximálnou stratou 0,2 dB-. Potvrďte presnú kvalifikáciu alebo dokument o zhode pre objednávanú konfiguráciu adaptéra.
plášť kábla OFNP
Publikované pre 8-vláknovú zostavu OM4 MTP-to-LC. Toto identifikuje uvedenú konštrukciu pretlakového kábla; projektant zostáva zodpovedný za prijatie miestneho kódu.
IEC 61754-20
Publikované pre duplexný patch kábel LC OM4. Identifikuje rozhranie LC konektora používané v pripojeniach zariadení SFP, XFP a SFP+.
Súlad materiálu so smernicou RoHS
Uvedené pre adaptér MTP/MPO. Pre záznamy o obstarávaní si vyžiadajte aktuálne vyhlásenie, ktoré identifikuje ponúkaný produkt alebo skupinu materiálov.
Vloženie -straty/výnosu-vykazovania strát
Evolux uvádza, že je možné dodať správy IL/RL. Špecifikujte vlnovú dĺžku, limit, testovaciu metódu, základ vzorkovania a či sú potrebné serializované výsledky.
Spoločnosť Evolux uvádza, že bola založená v roku 2013 a má viac ako 10 rokov skúseností v odvetví optických vlákien. Na kontrolovaných stránkach nie je zverejnený žiadny celkový počet zásielok pre-konkrétne dátové centrum ani pomenovaný prípad dátového centra, takže táto stránka riešenia nepriraďuje segmentu dátového centra neoverený počet nasadení.
Často kladené otázky o riešení káblových káblov pre dátové centrá
Aké informácie by mali obsahovať RFQ na káblové rozvody dátového centra?
Uveďte rolu spojenia, transceiver alebo rozhranie zariadenia, typ konektora, režim vlákna, počet vlákien, polaritu, pohlavie konektora, lesk, dĺžku kábla, hodnotenie plášťa, množstvo podľa dĺžky, označenie a balenie. Topológia, kusovník, výkres, vzorka alebo aktuálna špecifikácia pomáha spoločnosti Evolux kontrolovať kompatibilitu komponentov pred cenovou ponukou.
Kedy by malo dátové centrum používať LC duplex namiesto MPO/MTP?
Použite LC duplex tam, kde aktívne vybavenie a pole prepojky odhaľujú duplexné LC porty a spojenie prenáša jeden vysielací/prijímací pár. Použite MPO/MTP pre viac-vláknové vedenia, paralelné-optické porty alebo agregáciu s vysokou-hustotou; cez MPO/MTP-na{5}}prechod postroja LC alebo kazety možno spojiť dva typy rozhraní.
Ako by si mali kupujúci vybrať medzi OM3, OM4 a OS2?
Prispôsobte vlákno špecifikácii transceivera, vlnovej dĺžke, dosahu a inštalovanému zariadeniu. Evolux uvádza OM3 a OM4 50/125 µm multimódové zostavy a OS2 9/125 µm single{6}}možnosti; overte si presnú triedu podľa údajového listu zariadenia namiesto výberu iba podľa farby plášťa.
Ktoré podrobnosti o MPO/MTP musia byť pred výrobou potvrdené?
Potvrďte počet vlákien, pohlavie konektora, orientáciu kľúča, metódu polarity, lesk UPC alebo APC, triedu vlákna, triedu straty a koncové{0}}mapovanie{1}}. Tieto atribúty fungujú ako jeden systém, takže správny typ kábla s nesprávnou polaritou alebo pohlavím môže stále brániť prevádzke spojenia.
Aké sú MOQ a vzorka dodacej doby pre optické káble pre dátové centrá?
Spoločnosť Evolux uvádza, že podporuje vzorky, malé{0}}prispôsobovanie v dávkach a hromadnú výrobu, ale webová stránka neuverejňuje pevné číselné MOQ ani dobu prípravy vzorky pre toto riešenie. Oboje by sa malo potvrdiť po skontrolovaní požiadaviek na konektor, vlákno, dĺžku, plášť, označenie, správu o skúške-a množstvo.
Môže spoločnosť Evolux poskytnúť káble so súkromnými značkami{0} a testovaciu dokumentáciu?
Publikovaný rozsah prispôsobenia zahŕňa farby plášťov a topánok, značky káblov, štítky produktov, logá, neutrálne alebo{0}}špecifické balenie a konfiguráciu produktu. Uvedená je aj podpora údajového listu a správy o vložení-straty/návratu{3}}testu straty-; definovať, či sú zostavy založené na dávkach-alebo serializované v špecifikácii schválenej objednávky.
Zostavte si kusovník káblových vlákien dátového centra okolo skutočných rozhraní
Pošlite topológiu, rozhrania transceivera, mapovanie konektorov, požiadavku OM3/OM4 alebo OS2, dĺžky, plášť, množstvá a plán označovania. Spoločnosť Evolux môže posúdiť pasívne káblové zostavy a adaptéry podľa predloženej špecifikácie.
