Hej! Ako dodávateľ rozdeľovačov Fiber Optic PLC som sa často pýtal, ako zmerať spektrálnu reakciu týchto šikovných zariadení. Takže som si myslel, že sa podelím o niekoľko poznatkov o tejto téme.

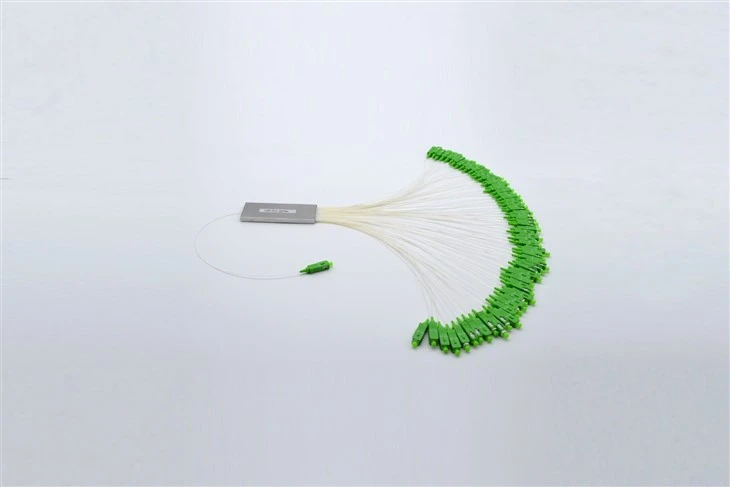

Po prvé, pochopme, čo je splitter Fiber Optic PLC. Je to kľúčový komponent v siete optických vlákien, ktorý sa používa na rozdelenie optického signálu na viacero výstupov. Ponúkame celý rad týchto rozdelení, napríklad1x64 PLC Fiber Splitter, oceľová trubica, holé vlákno 250 um, SC APC, Singlemode,1x16 PLC Fiber Splitter, oceľová trubica, holé vlákno 250 um, SC UPC, Singlemodea1x4 PLC Fiber Optický splitter.
Prečo zmerať spektrálnu odpoveď?
Meranie spektrálnej odozvy štiepača PLC optického vlákna je rozhodujúce. Pomáha nám porozumieť tomu, ako štiepka funguje v rôznych vlnových dĺžkach. Je to dôležité, pretože v aplikáciách v reálnom svete môžu signály optických vlákien fungovať pri rôznych vlnových dĺžkach. Poznaním spektrálnej reakcie môžeme zabezpečiť, aby splitter fungoval dobre v rôznych nastaveniach siete.
Potrebné vybavenie
Na meranie spektrálnej odpovede budete potrebovať niekoľko kľúčových zariadení:
- Svetelný zdroj: Laditeľný laserový zdroj je ideálny. Umožňuje vám meniť vlnovú dĺžku svetla posielaného do štiepača. Týmto spôsobom môžete testovať výkon splitter na rôznych vlnových dĺžkach.
- Meracia energia: Toto zariadenie meria výkon svetla vychádzajúceho z každého výstupného portu štiepača. Na dosiahnutie spoľahlivých výsledkov budete potrebovať merač energie s vysokou presnosťou.
- Káble optických vlákien: Dobré - Kvalitné káble optických vlákien sú nevyhnutné na pripojenie zdroja svetla, štiepača a merača energie. Uistite sa, že káble sú správne ukončené, aby sa predišlo stratám signálu.
Proces merania
- Usporiadanie: Najskôr pripojte laditeľný zdroj laseru k vstupnému portu splitter optického plc pomocou optického kábla vlákien. Potom pripojte každý výstupný port rozdeľovača k merači napájania pomocou samostatných káblov optických vlákien.
- Počiatočné kontroly: Pred začatím merania sa uistite, že všetky pripojenia sú bezpečné. Skontrolujte elektrický merač, aby ste sa uistili, že je správne kalibrovaný. Môžete tiež vykonať rýchly test s jednou vlnovou dĺžkou, aby ste sa uistili, že všetko funguje podľa očakávania.
- Zametať vlnovú dĺžku: Spustite laditeľný zdroj laseru a nastavte ho na počiatočnú vlnovú dĺžku rozsahu merania. Napríklad môžete začať o 1260 nm. Zmerajte napájanie na každom výstupnom porte pomocou meracích zariadení. Potom zvýšte vlnovú dĺžku malým krokom, povedzme 1 nm a opakujte meranie výkonu na každom výstupnom porte. Pokračujte v tom, kým nedosiahnete koniec rozsahu merania, ktorý by mohol byť 1625 nm.
- Zaznamenávanie údajov: Pri meraní napájania na každej vlnovej dĺžke a výstupnom porte zaznamenajte údaje. Na sledovanie hodnôt môžete použiť tabuľku alebo softvér na protokolovanie údajov. Tieto údaje sa použijú na vykreslenie krivky spektrálnej odozvy.
- Výpočty: Akonáhle budete mať všetky údaje, môžete vypočítať stratu vloženia a rovnomernosť pre každú vlnovú dĺžku. Strata vloženia je rozdiel medzi vstupným výkonom a výstupným výkonom pri konkrétnej vlnovej dĺžke. Rovnomernosť je rozdiel medzi maximálnymi a minimálnymi výstupnými silami pri danej vlnovej dĺžke.
Vykreslenie krivky spektrálnej odozvy
Po zhromaždení všetkých údajov je čas vykresliť krivku spektrálnej odozvy. Softvér ako Excel alebo špecializovaný softvér na optické meranie. Na osi x - vykreslite vlnovú dĺžku a na osi y, vykreslite stratu vloženia alebo výstupný výkon. Táto krivka vám poskytne vizuálnu reprezentáciu toho, ako štiepka funguje v rôznych vlnových dĺžkach.
Analýza výsledkov
- Strata vloženia: Pozrite sa na hodnoty straty vloženia pri rôznych vlnových dĺžkach. Dobrý splitter Fiber Optic PLC by mal mať nízku stratu vloženia v rozsahu prevádzkových vlnových dĺžok. Vysoká strata vloženia môže naznačovať problémy so štiepkou, ako je zlá kvalita výroby alebo poškodenie.
- Rovnomernosť: Skontrolujte hodnoty uniformity. Je žiaduce rovnomerné výstupné napájanie vo všetkých výstupných portoch. Ak existuje veľký rozdiel vo výstupnom výkone medzi portmi, môže viesť k nerovnováhe signálu v sieti.
- Vrcholy: Vyhľadajte akékoľvek vrcholy alebo poklesy v krivke spektrálnej odozvy. Vrcholy by mohli naznačovať rezonančné účinky, zatiaľ čo DIP by mohli byť spôsobené absorpciou alebo rušením. Tieto nezrovnalosti môžu ovplyvniť výkon štiepača a mali by sa ďalej skúmať.
Tipy na presné meranie
- Environmentálne podmienky: Udržujte prostredie merania stabilné. Teplota a vlhkosť môžu ovplyvniť výkon štiepača a meracieho zariadenia. Pokúste sa vykonať meranie v kontrolovanom prostredí.
- Riadenie káblov: Uistite sa, že káble optických vlákien nie sú príliš ohnuté alebo skrútené. Ohýbanie káblov môže spôsobiť straty signálu a ovplyvniť výsledky merania.
- Kalibrácia: Pravidelne kalibrovať laditeľný laserový zdroj a merače výkonnosti, aby sa zabezpečilo presné merania.
Zabezpečenie kvality
Ako dodávateľ vykonávame tieto merania spektrálnej odozvy na všetkých našich rozdeľovačoch Fiber Optic PLC pred ich prepravou našim zákazníkom. To zaisťuje, že rozdeľovatelia spĺňajú požadované normy kvality. Uvádzame tiež podrobné záznamy o výsledkoch merania pre každú štiepku, ktoré môžu byť našim zákazníkom poskytnuté na požiadanie.
Záver
Meranie spektrálnej odozvy štiepača optických vlákien PLC je rozhodujúcim krokom pri zabezpečovaní jej výkonnosti v siete optických vlákien. Dodržiavaním vyššie uvedených krokov môžete presne zmerať výkon Splitter na rôznych vlnových dĺžkach. Či už ste sieťový inštalátor, inžinier alebo sa jednoducho zaujíma o optiku vlákien, pochopenie toho, ako zmerať spektrálnu odpoveď, vám pomôže pri výbere rozpadu informovať informované rozhodnutia.
Ak ste na trhu s vysokými - kvalitnými rozdeľovačmi Fiber Optic PLC a chcete sa dozvedieť viac o našich produktoch, neváhajte a oslovte nás o nákupné konzultácie. Sme tu, aby sme vám pomohli nájsť ten správny rozpad pre vaše potreby.
