Ahoj! Ako dodávateľ Fiber Optic SC Pigtails som veľmi rád, že vás môžem previesť výrobnými procesmi týchto šikovných malých komponentov. Vrkôčiky SC s optickými vláknami sa široko používajú v rôznych sieťových a telekomunikačných aplikáciách a pochopenie toho, ako sa vyrábajú, vám môže poskytnúť lepší prehľad o ich kvalite a výkone.
Počnúc základmi: Kábel z optických vlákien
Prvým krokom pri výrobe optického vlákna SC Pigtail je výber správneho kábla z optických vlákien. Existujú rôzne typy optických káblov, napríklad jednorežimové a viacrežimové. Jednorežimové vlákna sú skvelé pre prenosy na veľké vzdialenosti, zatiaľ čo multividové vlákna sú vhodnejšie pre kratšie vzdialenosti.
Dodávame vysokokvalitné optické káble od dôveryhodných výrobcov. Tieto káble pozostávajú z jadra, čo je centrálna časť, kde sa šíri svetlo, a plášťa, ktorý obklopuje jadro. Jadro a plášť majú rôzne indexy lomu, čo pomáha udržiavať svetelné signály vo vnútri jadra, keď sa pohybujú pozdĺž kábla.
Príprava kábla
Keď máme optický kábel, musíme ho pripraviť na ďalšie spracovanie. Najprv odizolujeme vonkajší plášť kábla. Tento vonkajší plášť je zvyčajne vyrobený z pevného plastového materiálu, ktorý chráni vnútorné vlákno pred fyzickým poškodením, vlhkosťou a inými faktormi prostredia. Na starostlivé odstránenie plášťa bez poškodenia vlákna vo vnútri používame špeciálne odizolovacie nástroje.
Po vyzlečení plášťa nám ostanú tlmiace trubice. Tieto nárazníkové trubice ďalej chránia jednotlivé vlákna. Opatrne odstránime aj tlmiace trubice, čím odkryjeme holé vlákno. V tejto fáze tiež čistíme holé vlákno pomocou špeciálneho čistiaceho roztoku a utierok, ktoré nepúšťajú vlákna. To je kľúčové, pretože akékoľvek nečistoty alebo nečistoty na vlákne môžu ovplyvniť prenos svetelných signálov.
Ukončenie pomocou SC konektora
Teraz prichádza najdôležitejšia časť: ukončenie vlákna SC konektorom. Konektor SC je populárnou voľbou v priemysle optických vlákien, pretože sa ľahko používa a poskytuje spoľahlivé pripojenie.
Začneme vložením pripraveného vlákna do tela SC konektora. Telo konektora má presný mechanizmus vyrovnávania, ktorý zaisťuje správne vycentrovanie vlákna. Existujú rôzne spôsoby ukončenia vlákna v konektore a jedným z najbežnejších je metóda fúzneho spájania.
Pri fúznom spájaní používame fúzny spájací stroj. Tento stroj používa elektrický oblúk na roztavenie konca vlákna a objímky konektora. Teplo z oblúka spôsobuje spojenie dvoch materiálov, čím sa vytvorí trvalé a nízkostratové spojenie. Zváračka má tiež zabudovaný monitorovací systém, ktorý kontroluje kvalitu spoja v reálnom čase. Meria stratu svetla v mieste spojenia a zaisťuje, že je v prijateľnom rozsahu.
Ďalšou metódou je mechanické spájanie. Pri mechanickom spájaní používame mechanickú spojovaciu objímku, ktorá drží vlákno a objímku konektora pohromade. Spojovacia manžeta má presnú vyrovnávaciu drážku, ktorá vyrovnáva vlákno a objímku. Následne použijeme lepidlo na zaistenie spojenia. Mechanické spájanie je rýchlejšia metóda v porovnaní s fúznym spájaním, ale zvyčajne má o niečo vyššiu stratu.
Leštenie konektora
Po ukončení vlákna v konektore je ďalším krokom vyleštenie konca konektora. Leštenie je nevyhnutné na zabezpečenie hladkého a rovného povrchu, ktorým svetlo prechádza. Hrubý alebo nerovný koniec - tvár môže spôsobiť odrazy a rozptyl svetla, čo môže viesť k strate signálu.
Používame leštiaci stroj, ktorý má rôzne stupne leštenia. Najprv začneme s hrubou leštiacou fóliou, aby sme odstránili veľké nerovnosti na konci - líci. Potom prejdeme na jemnejšie leštiace filmy, aby sme dosiahli hladký a zrkadlový povrch. Počas procesu leštenia používame aj leštiacu zmes, ktorá pomáha pri odstraňovaní materiálu a na dosiahnutie lepšieho výsledku.
Testovanie pigtailu
Po dokončení leštenia otestujeme Pigtail Fiber Optic SC, aby sme sa uistili, že spĺňa požadované špecifikácie. Používame rôzne testovacie zariadenia, ako je optický reflektometer v čase (OTDR) a svetelný zdroj a merač výkonu.
OTDR vysiela impulz svetla do vlákna a meria odrazy a straty pozdĺž dĺžky vlákna. Dokáže odhaliť akékoľvek chyby, ako sú zlomy alebo vysokostratové spoje v pigtailu. Svetelný zdroj a merač výkonu sa používajú na meranie vložného útlmu a spätného útlmu pigtailu. Inzerčná strata je množstvo svetla, ktoré sa stratí pri prechode cez pigtail, zatiaľ čo spätná strata je množstvo svetla, ktoré sa odráža späť od koncovej strany konektora.
Vykonávame aj vizuálnu kontrolu koncovky - čela konektora pomocou mikroskopu. To nám pomáha odhaliť akékoľvek škrabance, triesky alebo iné chyby, ktoré nemusia byť viditeľné voľným okom. Až potom, čo pigtail prejde všetkými testami, považujeme ho za pripravený na predaj.
Balenie a zabezpečenie kvality
Po otestovaní sme Pigtaily z optických vlákien SC starostlivo zabalili, aby sme ich chránili počas prepravy a skladovania. Na konektory zvyčajne používame ochranné krytky, aby sa zabránilo prachu a poškodeniu. Pigtaily sa potom umiestnia do krabice alebo cievky, v závislosti od dĺžky kábla.
Máme tiež zavedený prísny proces zabezpečenia kvality. Pravidelne odoberáme vzorky pigtailov z každej výrobnej šarže a vykonávame dodatočné testy, aby sme zaistili konzistentnú kvalitu. To nám pomáha udržiavať vysoký štandard kvality produktov a napĺňať očakávania našich zákazníkov.
Ďalšie súvisiace produkty

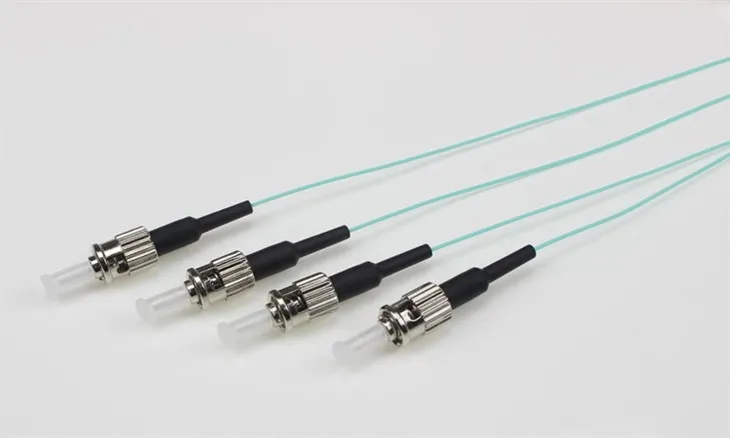

Ak máte záujem o iné typy optických pigtailov, ponúkame tiežOptické vlákna St PigtailsaPigtail z optických vlákien E2000. Tieto pigtaily majú rôzne typy konektorov a sú vhodné pre rôzne aplikácie.
Poďme sa pripojiť!
Ak hľadáte vysokú kvalituPigtail z optických vlákien Scalebo ktorýkoľvek z našich produktov z optických vlákien, radi by sme sa o vás dozvedeli. Či už ste malý podnik zriaďujúci lokálnu sieť alebo veľká telekomunikačná spoločnosť, môžeme vám poskytnúť správne riešenia pre vaše potreby. Neváhajte nás osloviť a začať konverzáciu o vašich požiadavkách na optické vlákna.
Referencie
- "Komunikačné systémy z optických vlákien" od Govind P. Agrawal
- "Príručka spájania a ukončovania optických vlákien" od Davida G. Glogea
