Hej! Ako dodávateľ pigtailov z optických vlákien sa ma často pýtajú na stratu zostrihu, pokiaľ ide o tieto malé, ale rozhodujúce komponenty v optickom svete. Takže sa poďme na to, čo je zostrihová strata a prečo je dôležitá pri zostrihoch optických pigtailov z optických vlákien.
Po prvé, čo sú pigtaily z optických vlákien? Sú to krátke dĺžky optického kábla vlákien s konektorom ST na jednom konci. Tieto pigtaily sú veľmi užitočné v mnohých siete z vlákien. Môžete ich použiť na pripojenie rôznych optických zariadení, ako sú spínače, smerovače a servery. Sú tiež skvelé na ukončenie káblov optických vlákien v náplastných paneloch.
Teraz si povedzme o zostrihu. Zostrihanie je proces spájania dvoch káblov optických vlákien. Existujú dva hlavné typy zostrihu: fúzne zostrih a mechanické zostrih. Fúzne zostrih využíva teplo na roztavenie a fúziu dvoch koncov vlákien spolu, čím sa vytvára veľmi nízke stratové spojenie. Mechanické zostrih na druhej strane používa mechanické prostriedky na zarovnanie a držanie dvoch koncov vlákien na mieste.
Strata zostrihu je v podstate množstvo svetla, ktoré sa stratí, keď spojíte dva káble z optických vlákien. Meria sa v decibeloch (DB). Nižšia strata zostrihu je vždy lepšia, pretože to znamená, že viac svetla sa môže pohybovať cez zostrihané pripojenie, čo je rozhodujúce pre udržanie dobrej kvality signálu v sieti optických vlákien.
Existuje niekoľko faktorov, ktoré môžu spôsobiť stratu zostrihu pri práci s pigtailmi z optických vlákien.
1. Vlákno vyradenie jadra
Jadro z optického kábla vlákna je miesto, kde svetlo cestuje. Ak jadrá zostrihov dvoch vlákien nie sú dokonale zarovnané, časť svetla unikne, čo vedie k strate zostrihu. Toto nesprávne zarovnanie môže dôjsť v dôsledku nesprávneho manipulácie počas procesu zostrihu. Napríklad, ak vlákna nie sú strihané rovno alebo ak ich zostrihový stroj nezariadi správne, môže byť významné vyrovnanie jadra významné.
2. Koniec - Nedokonalosti tvárou v tvár
Koniec - tváre zostrihaných vlákien musia byť hladké a čisté. Akékoľvek škrabance, nečistoty alebo zvyšky na konci - tváre môžu spôsobiť rozptýlenie svetla, čo má za následok zostrihovú stratu. Dokonca aj malá škvrna prachu môže mať výrazný vplyv na stratu zostrihu. Preto je také dôležité vyčistiť vlákno končí dôkladne pred zostrihom.
3. Rôzne typy vlákien
Nie všetky káble z optických vlákien sú rovnaké. Existujú rôzne typy vlákien s rôznymi jadrovými priemermi, indexmi lomu a ďalšími charakteristikami. Ak sa pokúsite spojiť dva rôzne typy vlákien, môže to viesť k výraznej strate zostrihu. Napríklad zostrihanie vlákna s jedným režimom s vláknom s viacerými režimami bude pravdepodobne mať za následok vysokú stratu zostrihu, pretože majú rôzne optické vlastnosti.
4. Technika zostrihu
Záleží aj na tom, ako spájajú vlákna. Ak používate fúzny zostrih, je potrebné správne nastaviť parametre fúzneho zostrihovača, ako je napríklad výkon oblúka a trvanie. Nesprávne nastavenia môžu viesť k zlému zostrihu a vyššej strate zostrihu. Pri mechanickom zostrihu je nevyhnutné správne zarovnanie a upínanie vlákien.
Ako teda môžete minimalizovať stratu zostrihu pri zostrihovi pigtailov z optických vlákien?
1. Používajte vysoko kvalitné vybavenie
Investujte do kvalitných zostrihových strojov a nástrojov. Vysoko koncový fúzny zostrih môže poskytnúť presnejšie zarovnanie a lepšiu fúziu, čo má za následok nižšiu stratu zostrihu. Používajte tiež vysokokvalitné káble a konektory z optických vlákien. Lacnejšie komponenty môžu mať viac výrobných defektov, čo môže zvýšiť stratu zostrihu.
2. Správny tréning
Uistite sa, že technici, ktorí vykonávajú zostrih, sú dobre - vyškolení. Mali by vedieť, ako správne zvládnuť vlákna, vyčistiť koncové tváre a správne prevádzkovať zostrihové zariadenie. Výcvik im tiež môže pomôcť identifikovať a riešiť problémy, ktoré môžu vzniknúť počas procesu zostrihu.
3. Kontrola kvality
Implementujte proces kontroly kvality na kontrolu straty zostrihu po každom zostrihu. Na meranie straty zostrihu môžete použiť optický čas - doménový reflexer (OTDR) alebo zdroj svetla a merač energie. Ak je strata príliš vysoká, môže byť potrebné prepracovať spoj.

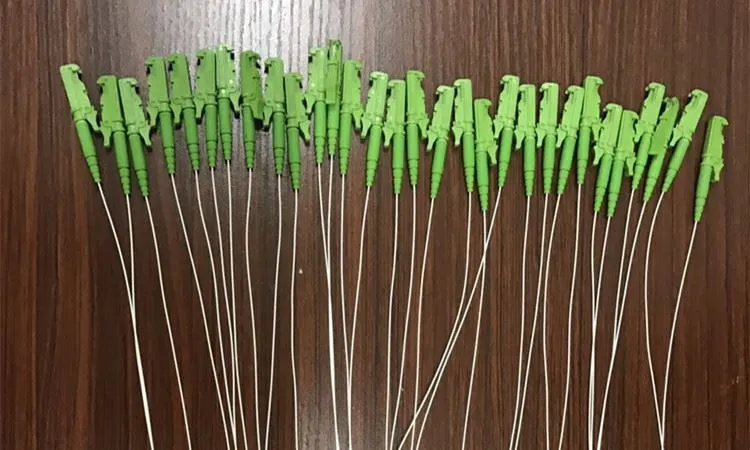

Na trhu s optickými vláknami ponúkame aj ďalšie typy pigtailov, napríklad ako napríkladVlákno z optického LC Pigtails,Vlákno -optický E2000 PigtailaVlákno FC Pigtail. Každý typ má svoje vlastné jedinečné funkcie a aplikácie, ale všetky zdieľajú rovnaký význam minimalizácie straty zostrihu pre optimálny výkon siete.
Ak ste na trhu s pigtailmi z optických vlákien alebo niektorých z našich ostatných výrobkov z vlákien - optických výrobkov, sme tu, aby sme pomohli. Či už budujete novú vlákno - optickú sieť alebo inovujete existujúcu siete, môžeme vám poskytnúť vysokokvalitné výrobky a profesionálne rady. Chápeme dôležitosť straty s nízkym zostrihom a môžeme ponúknuť riešenia na zabezpečenie toho, aby vaše vlákno - optické spojenia boli čo najefektívnejšie.
Neváhajte a oslovte nás, ak máte akékoľvek otázky alebo ak máte záujem o nákup. Vždy sme radi, že sme sa porozprávali a diskutujeme o tom, ako môžeme splniť vaše vlákniny - optické potreby.
Odkazy
- „Komunikačné systémy z optických vlákien“ od Govind P. Agrawal
- „Technológia optických vlákien: výskum a aplikácie“ Rôzni autori
