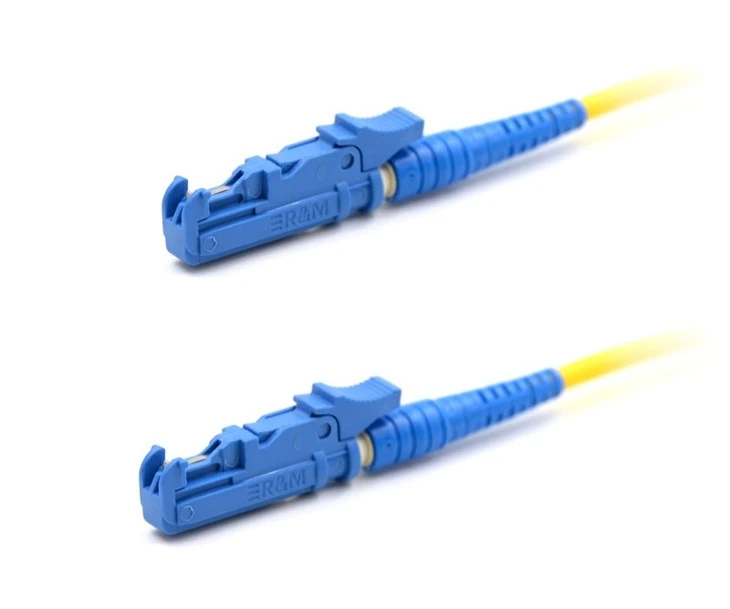

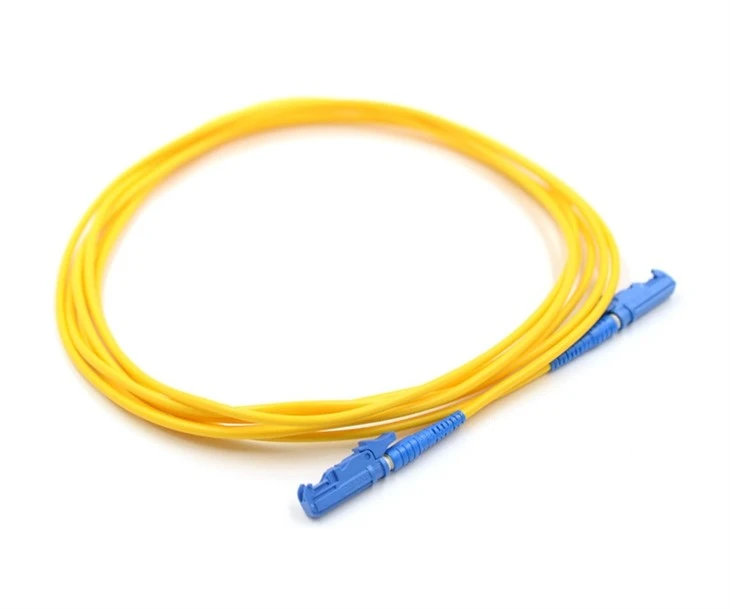

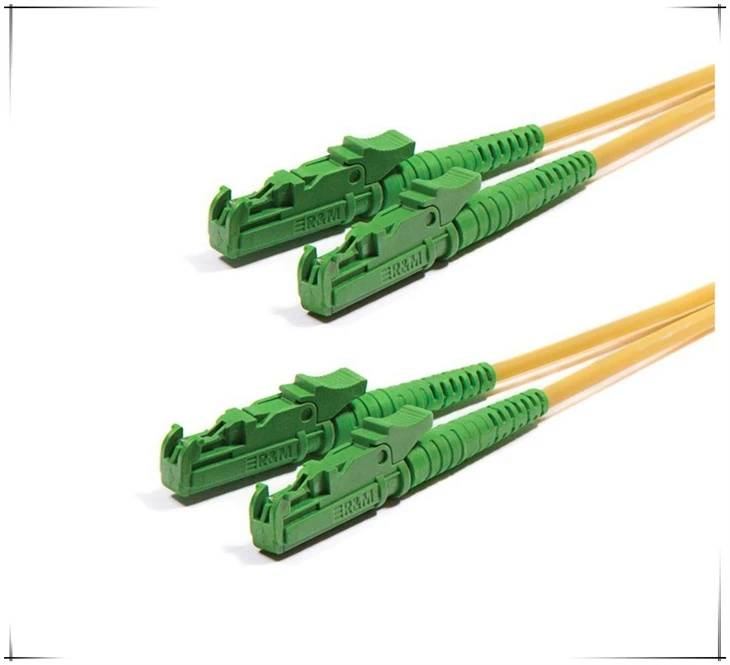

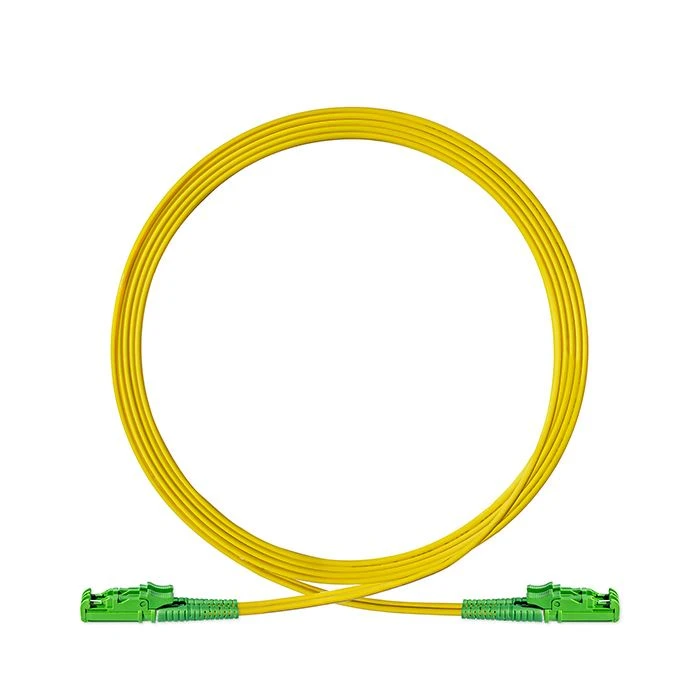

Optické vlákno E2000prepojovacie kábleje krátky optický kábel s konektormi na oboch koncoch. Tento kábel sa používa na prepojenie dvoch sieťových zariadení alebo častí, ako je smerovač a prepínač alebo prepojovací panel a vysielač s prijímačom. Prepojovacie káble sa dodávajú v rôznych dĺžkach a typoch vlákien, ako napríklad jednovidové alebo viacvidové vlákno, a konektory môžu byť rôznych druhov, vrátane SC, ST, LC a MTP/MPO. Použitím týchto káblov je možné vytvárať a odstraňovať spojenia medzi sieťovými komponentmi rýchlo a bez potreby zložitej kabeláže.

Nízka strata pri vložení a návrate:Prepojovacie káble z optických vlákien majú nízku stratu pri vložení a pri spätnom vedení, čo znamená, že sú vysoko účinné pri prenose dát na veľké vzdialenosti s minimálnym šumom a útlmom signálu.

Vysoká šírka pásma:Prepojovacie káble z optických vlákien majú možnosti veľkej šírky pásma, vďaka čomu sú ideálne pre aplikácie vysokorýchlostného prenosu dát, ktoré vyžadujú veľkú kapacitu na prenos dát.

Široká škála aplikácií:Prepojovacie káble z optických vlákien sa používajú v širokom spektre aplikácií, ako sú dátové centrá, telekomunikácie, lekárske vybavenie, vojenské a letecké a priemyselné automatizácie.

Flexibilita:Prepojovacie káble z optických vlákien sú vysoko flexibilné, čo znamená, že sa dajú ľahko nainštalovať do úzkych priestorov, kde by sa tradičné medené káble nezmestili.

Trvanlivosť:Prepojovacie káble z optických vlákien sú vysoko odolné a môžu pracovať v drsnom prostredí, vrátane vysokých teplôt, vlhkosti a vystavenia chemikáliám.

Jednoduchá inštalácia:Konektory na prepojovacích kábloch z optických vlákien sú plug-and-play, čo znamená, že ich možno ľahko pripojiť k iným zariadeniam bez potreby akýchkoľvek špeciálnych nástrojov alebo zariadení.

Nákladovo efektívne:Prepojovacie káble z optických vlákien sú nákladovo efektívne a ponúkajú nižšie celkové náklady na vlastníctvo v porovnaní s medenými káblami, najmä na veľké vzdialenosti.

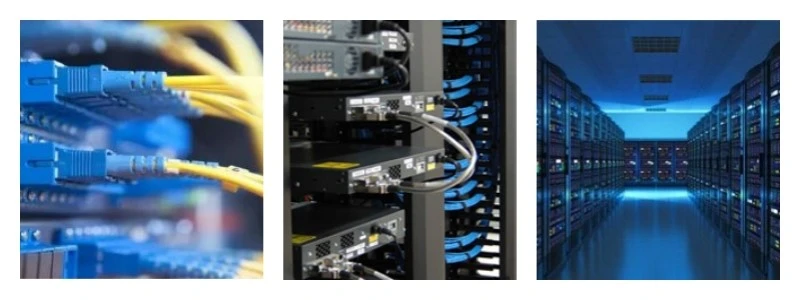

CATV, testovacie zariadenie metra;
Telekomunikačné siete;
Lokálne siete (LAN);
Rozľahlé siete (WAN);
Inštalácie v priestoroch;
Siete na spracovanie údajov;
Video a vojenské aktívne ukončenie zariadenia.

Päť testov na zaistenie kvality prepojovacích káblov

Kvalita vláknových prepojovacích káblov ovplyvňuje celé optické spojenie. Každý prepojovací kábel z optických vlákien musí byť pred opustením továrne prísne otestovaný. Aké testy teda urobí výrobca prepojovacích káblov, aby zabezpečil vysokú kvalitu prepojovacích káblov?

Aby sa zabezpečila kvalita optických prepojovacích káblov, pred opustením továrne sa vo všeobecnosti vykonáva nasledujúcich päť typov kontrolných testov.

Detekcia straty/straty návratu pri vložení vlákna

Strata pri vložení a strata pri návrate sú kľúčové parametre, ktoré ovplyvňujú optické prepojovacie káble. Norma TIA jasne stanovuje, že maximálna vložená strata optického prepojovacieho kábla je 0,75 dB (to znamená prijateľná maximálna hodnota).

Pre väčšinu optických prepojovacích káblov na trhu je normálny rozsah vložného útlmu medzi {{0}},3dB a 0,5dB a rozsah niektorých nízkych vložených strát je medzi {{6 }}.15dB a 0,2dB. Hodnoty spätnej straty sú vyjadrené v dB a sú zvyčajne záporné, takže vyššie hodnoty sú lepšie a typické špecifikácie sa pohybujú od -15 do -60 dB.

Podľa priemyselných štandardov by spätná strata leštených konektorov z optických vlákien Ultra PC mala byť väčšia ako 50 dB a návratová strata skoseného lesku je zvyčajne väčšia ako 60 dB. Typ PC by mal byť väčší ako 40 dB. Pre multimódové vlákno sú typické hodnoty RL medzi 20 a 40 dB.

Indikátory všeobecných prepojok na úrovni nosnej vlny sú také, že vložená strata je menšia ako 0.3dB a spätná strata je väčšia ako 45dB.

Kontrola koncovej strany vláknitého prepojovacieho kábla

Čistenie koncovej plochy konektora optického vlákna priamo ovplyvňuje jeho výkon. Napríklad škrabance, jamky, praskliny, znečistenie prachom atď. na koncovej ploche optického vlákna spôsobia stratu signálu spojenia, čo má za následok zlé vloženie a stratu spätného vedenia.

Kontrola 3D interferometrom z optických prepojovacích káblov

Testovanie 3D interferometrom je hlavne na testovanie geometrie koncovej plochy vlákna a parametre zahŕňajú polomer zakrivenia, odsadenie vrcholu, výšku vlákna atď. Koncová strana vláknitého prepojovacieho kábla musí byť vybrúsená do guľového povrchu, ale produkty vyrobené skutočným výrobným procesom nemôžu byť dokonalé.

Aké sú vhodné hodnoty pre polomer zakrivenia, odsadenie vrcholu a výšku vlákna?

Preto je v technickej norme špecifikovaný tvar čelnej plochy, ktorý zahŕňa polomer zakrivenia ROC, odsadenie vrcholu a výšku vlákna.

Podľa technických noriem organizácie IEC je referenčná hodnota polomeru zakrivenia ROC taká, že konektor typu PC je 10 ~ 25 mm a konektor typu APC je 5 ~ 15 mm. Vertex offset označuje posun medzi vrcholom zakriveného povrchu a osou vlákna. Ak je odsadenie vrcholu príliš veľké, deformácia koncovej plochy stačí na to, aby spôsobila fyzický kontakt medzi vláknami. Technická norma preto vyžaduje odsadenie vrcholu prepojky vlákna menšie alebo rovné 50 μm.

Výška vlákna sa týka výšky koncovej plochy vlákna vzhľadom na koncovú plochu objímky. Koncová plocha vlákna môže vyčnievať nad koncovú plochu objímky alebo môže byť zapustená pod koncovou plochou objímky. Rozsah výšky optického vlákna špecifikovaný v technickej norme je -250~+250nm.

Test mechanického výkonu vláknitého prepojovacieho kábla

Napríklad test ťahom, testovanie optického prepojovacieho kábla pri špecifikovanej ťahovej sile na overenie útlmu vlákna a bezpečnostného faktora pretiahnutia vlákna.

Experiment s okolitou teplotou vláknitého prepojovacieho kábla

Je potrebné otestovať ukazovatele výkonu konektorov optických vlákien pri rôznych podmienkach teploty okolia.
