Technické špecifikácie – prepojovací kábel LC to FC OM3 Duplex Fiber Patch
| Parameter | Špecifikácia | Parameter | Špecifikácia |
|---|---|---|---|
| Typ konektora | LC UPC do FC UPC | Typ vlákna | OM3 Multimode 50/125μm |
| Trieda vlákna | Laserová{0}}optimalizovaná 50 μm | Vlnová dĺžka | 850nm / 1300nm |
| Strata vloženia | Menšie alebo rovné 0,3 dB (zvyčajne 0,2 dB) | Návratová strata | Väčšie alebo rovné 20 dB |
| Počet vlákien | Duplex (2 vlákna) | Priemer kábla | 2,0 mm tesné-uložené do vyrovnávacej pamäte |
| Káblový plášť | LSZH (Low Smoke Zero Halogen) | Farba bundy | Aqua (OM3 štandard) |
| Max. Rýchlosť prenosu dát | 10 Gbps @ 300 m | Materiál objímky | Presná zirkónová keramika |
| Min. Polomer ohybu | 30 mm (zaťažený) / 15 mm (nezaťažený) | Pevnosť v ťahu | Väčšie alebo rovné 100N |
| Prevádzková teplota | -20 stupňov až +70 stupňov | Teplota skladovania | -40 stupňov až +80 stupňov |
| Dostupné dĺžky | 1m, 2m, 3m, 5m, 10m, Vlastné | Súlad | RoHS, CE, ISO 11801 |
Čo je to multimódový duplexný prepojovací kábel z LC na FC OM3?

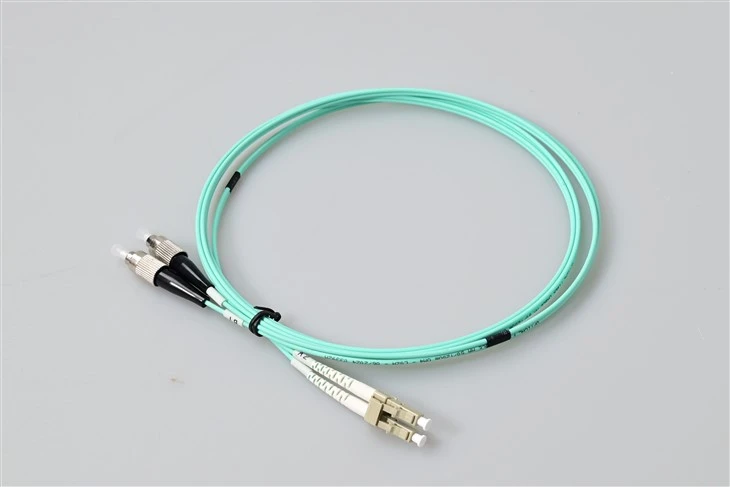

TheLC to FC OM3 multimódový duplexný patch kábelje hybridná prepojka z optických vlákien určená špeciálne na prepojenie zariadení s rôznymi rozhraniami konektorov. S konektorom LC UPC na jednom konci a konektorom FC UPC na druhom umožňuje tento kábel bezproblémovú komunikáciu medzi modernými sieťovými zariadeniami s LC portami a staršími systémami vybavenými FC rozhraniami.
Na rozdiel od štandardných prepojovacích káblov LC-LC alebo FC-FC, ktoré spájajú rovnaké konektory, tento hybridný kábel LC-FC plní kľúčovú úlohu v prostrediach zmiešanej infraštruktúry s optickými vláknami. Dátové centrá a telekomunikačné zariadenia často prevádzkujú zariadenia rôznych generácií-novšie prepínače a vysielače s prijímačom zvyčajne používajú kompaktné konektory LC pre vyššiu hustotu portov, zatiaľ čo staršie testovacie prístroje, systémy DWDM a telekomunikačné zariadenia-pre operátorov sa môžu stále spoliehať na robustné konektory so závitom FC.
Prečo si vybrať tento hybridný LC-multimode Fiber Jumper?
Jadro vlákna OM3-optimalizované 50/125 μmpodporuje 10gigabitový ethernetový prenos až do vzdialenosti 300 metrov pri vlnovej dĺžke 850 nm, vďaka čomu je vhodný na vnútro-budovanie chrbticových pripojení a krátke-dosahové prepojenia dátových centier. Bunda LSZH v aqua-farebnej farbe spĺňa požiadavky na požiarnu bezpečnosť pre vnútornú inštaláciu, pričom v prípade požiaru uvoľňuje minimálne dym a žiadne toxické halogénové plyny-, čo je nevyhnutné pre uzavreté serverové miestnosti a káblové žľaby.
Každý kábel je pred odoslaním podrobený 100% optickému testovaniu. Presné-leštené zirkónové keramické objímky na oboch koncoch LC aj FC poskytujú konzistentnévložná stratapod 0,3 dB, čo zaisťuje spoľahlivú integritu signálu vo vašej optickej sieti.
LC konektor vs. FC konektor: Pochopenie rozdielu v rozhraní
TheLC (Lucent Connector) používa kompaktnú 1,25 mm objímku so západkovým mechanizmom push{1}}pull, čo umožňuje nasadenie s vysokou{0}}hustotou{1}}dvakrát väčší počet portov v porovnaní s konektormi SC v rovnakom priestore panela. Stal sa dominantným rozhraním preSFP/SFP+ transceiverya moderné sieťové prepínače.
TheFC (Ferrule Connector) obsahuje 2,5 mm objímku so závitovou skrutkou-na spojke. Aj keď sú konektory FC menej bežné v nových inštaláciách, zostávajú rozšírené v presných meracích zariadeniach, optických testovacích prístrojoch a staršej telekomunikačnej infraštruktúre kvôli ich bezpečnému mechanickému spojeniu a odolnosti voči vibráciám.
Tento patch kábel LC to FC eliminuje potrebu ďalších adaptérov alebo konverzných modulov pri pripájaní týchto dvoch typov rozhraní, zjednodušuje správu káblov a znižuje potenciálne body zlyhania vo vašej sieti.
Aplikácie – Kde LC to FC OM3 duplexné káble Excel
Tento duplexný hybridný prepojovací kábel LC UPC do FC UPC OM3 je účelovo-vytvorený pre jednu úlohu, väčšina štandardných LC-prepojok LC nemôže robiť dobre: pripojenie moderných LC-prepínačov, transceiverov a prepojovacích panelov k staršiemu FC-ukončenému testovaciemu zariadeniu, vysielaciemu zariadeniu a prežitiu -901 stupňových skríň ohyby, ktoré si vyžadujú žľaby štruktúrovanej kabeláže. Kombinácia zmiešaného{12}}konektorového zakončenia a vlákna G657A1 necitlivého na ohyb je to, čo oddeľuje túto prepojku od bežného prepojovacieho kábla LC-FC.
Staršie vybavenie FC → Moderná aktualizácia siete LC
V starších telekomunikačných centrálach a riadiacich miestnostiach vysielania- sú existujúce optické vstupné panely stále ukončené na FC prepážkach. Kábel LC-FC OM3, ktorý nie je citlivý na ohyb, vám umožňuje nasmerovať nový-vybudovaný prepínač LC SFP+ priamo do starého FC ODF bez prerušenia-prerušenia vstupného poľného kábla -, čím sa šetria náklady a vyhnete sa prerušeniu služby.
Testovacie a meracie laboratórne prepojky
OTDR, optické svetelné zdroje a referenčné-merače výkonu od EXFO, JDSU, Yokogawa a Anritsu sa najčastejšie dodávajú s FC/PC prepážkami, zatiaľ čo testované zariadenie používa LC. Duplexná prepojka 50/125 OM3 LC-FC je štandardný laboratórny adaptérový kábel, ktorý sa používa na premostenie týchto dvoch rozhraní počas certifikácie multimódového prepojenia 10G.
Pevné-vedenie rádiusu v káblových žľaboch a rohových ohyboch
Vlákno G657A1 udržuje stratu makroohybu pod 0,1 dB pri polomere 10 mm oproti zhruba 1–2 dB pre staršie vlákno G652D pri rovnakom ohybe. Pri štruktúrovanej kabeláži na tom záleží: prepojovací kábel G657A1 LC-FC OM{11}}mm možno viesť do 1U horizontálnych manažérov, okolo rohových stĺpikov a cez štrbinové káblové žľaby bez penalizácie za{13}}ohyb, ktorá by narušila rozpočet 10G.
Vnútorná 10G multimódová chrbtica s požiarnym-bezpečnostným príkazom
Bundy LSZH pri horení nevydávajú takmer žiadny halogénový dym, a preto sú okolo nich napísané IEC 60332-1, EN 50575 Cca a IEC 60754. Kábel LC do FC OM3 spomaľujúci horenie LSZH- je správnou špecifikáciou pre nemocnice, podzemné stanice metra, dátové centrá a výškové-výškové kancelárske stúpačky, kde sú presadzované limity toxicity dymu.
Koncové stanice CATV a prenos vysielania
Staršie koncové prijímače CATV a SDI -over{1}}predlžovače vlákien držia skrutky-na FC konektoroch, pretože závitová spojka lepšie odoláva vibráciám ako push{3}}pull LC. Multimódový prepojovací kábel LC-FC 10G prenáša signál z moderného LC-zakončeného agregátora vlákien do starého portu FC citlivého na vibrácie-.
FTTX Central Office Cross-Pripojenie
ODF triedy operátora{0}} často odhaľujú FC/PC na strane linky a LC na strane zariadenia. Starý konverzný kábel-FC-na{4}}LC s jadrom G657A1 je predvoleným prostriedkom krížového{7}}prepájania, ktorý sa kupuje hromadne pre každú novú agregáciu PON.
Hromadné objednávky dodávateľov pre výrobcov panelov a integrátorov
Systémoví integrátori vytvárajúci pred{0}}káblové prepojovacie panely špecifikujú výrobcu duplexných káblov LC to FC OM3 podľa výkonu ohybu-polomeru a certifikátov LSZH -, nie iba jednotkovej ceny. MOQ hromadnej objednávky je 100 kusov na dĺžku-SKU, pričom je podporovaná konsolidácia so zmiešanou{7}}dĺžkou na rovnakú objednávku.
Často kladené otázky – Fiber Patch kábel LC to FC OM3
Otázka 1: Prečo zvoliť hybridný prepojovací kábel LC-na-FC OM3 namiesto dvoch samostatných prepojok LC-LC a FC-FC?
Odpoveď: Hybridná prepojka odstráni jeden párovací-pár z optickej cesty, čím ušetrí približne 0,3 dB vložnej straty a jeden potenciálny vstupný bod- nečistôt. Pri obmedzenom rozpočte 10G multimódového prepojenia na tom záleží -, a preto je hybridný kábel LC UPC na FC UPC OM3 uprednostňovaný pred sériovou-reťazou dvoch prepojok plus adaptéra LC-FC.
Otázka 2: Čo v skutočnosti robí vlákno necitlivé na ohyb G657A1 pri polomere ohybu 10 mm?
Odpoveď: Štandardné vlákno G652D stráca približne 1–2 dB na otáčku, keď je ohnuté na 10 mm. Vlákno G657A1 drží túto stratu pod 0,1 dB. V praxi to znamená, že prepojovací kábel G657A1 LC-FC OM3 2.0mm možno viesť okolo rohového stĺpika alebo dovnútra kábla bez merateľného zhoršenia signálu -, čo staršia konštrukcia s optickými vláknami nedokáže.
Otázka 3: Je plášť LSZH 2,0 mm určený pre montáž do komory alebo stúpačky?
Odpoveď: LSZH je európske a medzinárodné hodnotenie nízkej{0}}dymivosti-nula{2}}halogénov (IEC 60332-1 / EN 50575 Cca). Je akceptovaný pre všeobecné vnútorné, stúpacie a káblové-žlaby, ale NIE JE ekvivalentný severoamerickému -americkému hodnoteniu OFNP. Ak váš projekt špecificky vyžaduje OFNP podľa NEC, vyžiadajte si OFNP{10}}opláštený variant tohto duplexného prepojky LC-FC OM3.
Otázka 4: Bude tento prepojovací kábel LC UPC to FC UPC OM3 podporovať 10G Ethernet v plnom multimódovom dosahu 300 m?
A: Áno. OM3 50/125 laser-optimalizované vlákno je dimenzované na 10 GBASE-SR až do 300 m. Pretože strata vloženia menšia alebo rovná 0,3 dB na tomto multimódovom kábli LC-FC 10G ponecháva dostatočnú rezervu na páre konektorov, je možné dosiahnuť plný dosah 300 m - za predpokladu, že výstupný spoj je tiež OM3 alebo lepší.
Otázka 5: Prečo špecifikovať OM3 pred OM1 alebo OM2 pre novú multimodovú zostavu?
A: OM1 (62,5/125) maximálne na 33 m pre 10GBASE-SR; OM2 (50/125) dosahuje len 82 m pri 10G. OM3 to predlžuje na 300 m. Pre každú novú inštaláciu-schopnú 10G je minimálnou špecifikáciou duplexný prepojok 50/125 OM3 LC{20}FC{20}}prepojenie v budúcnosti{21}}. Ak sa váš projekt môže neskôr rozšíriť na 40G alebo 100G, pozrite si našepodrobné porovnanie výkonu multimódového vlákna OM3 vs OM4zistiť, či sa upgrade na OM4 v čase inštalácie oplatí.
Otázka 6: Dá sa leštidlo UPC na tomto kábli vymeniť za APC pri hromadnej objednávke?
Odpoveď: UPC verzus APC je továrenská{0}}polská voľba a nedá sa konvertovať v teréne. Pri hromadných objednávkach vyrábame varianty LC APC / FC APC ako samostatné SKU -, ale všimnite si, že koncové-plošky APC sú zelené-kódované na spúšťanie a zvyčajne sa používajú v PON/FTTH singlemode, nie OM3 multimode. Pre 10G multimode prepojenia je LC UPC to FC UPC tým správnym párovaním. Úplný rozpis toho, ako sa geometrie koncových plôch PC, UPC a APC-lišia z hľadiska výkonu straty návratnosti, nájdete v našomSprievodca typom lesku konektora vlákna pokrývajúci špecifikácie PC vs UPC vs APC.
Otázka 7: Aká je hromadná MOQ a typická dodacia lehota pre duplexnú objednávku dodávateľa LC-FC OM3?
Odpoveď: MOQ je 100 kusov na dĺžku-SKU pre skladové konfigurácie. Dodacia lehota je 3 – 5 pracovných dní pre štandardné aqua zostavy LSZH 2,0 mm a 7 – 12 pracovných dní pre zákazkové-bundy alebo zákazkové-dĺžky veľkoobchodných prepojovacích káblov LC až FC OM3. Kontajnery s 5,{13}} kusmi sú uvedené na projekt.
Otázka 8: Ako by sa mali pred vložením vyčistiť koncové plochy LC UPC a FC UPC-?
Odpoveď: Pred každým párením použite kotúčový{0}}čistič vlákien na oba konce. Pri kontrole v teréne 200× / 400× videovláknový rozsah overuje koncovú-prednú stranu podľa IEC 61300-3-35 kritérií vyhovieť/nevyhovuje. Prach-zakrývanie kábla LC-FC OM3 necitlivého na ohyb medzi jednotlivými použitiami je povinné – najčastejšou príčinou zlyhania spojovacieho okraja na hybridnej zostave je nečistota.
Otázka 9: Dodáva sa zirkónová objímka triedy A so správou o skúške z výroby?
A: Áno. Každá jednotka je meraná 100 % interferometrom-na vrcholový posun, polomer zakrivenia a podrezanie vlákna a vložná -strata/návrat- testovaná pri 1310 nm a 1550 nm. Jednotlivé sériové-číslované testovacie správy sú k dispozícii pri veľkoobchodných hromadných objednávkach LC-FC OM3 duplex bez ďalších poplatkov.
Q10: Môže byť dĺžka kábla prispôsobená pre konkrétny projekt?
A: Zákazkové dĺžky od 0,5 m do 300 m vyrábame na objednávku. V prípade hromadných objednávok, ktoré spájajú dĺžky (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) na tej istej PO, môže dodávateľ duplexného patch kábla LC UPC do FC UPC OM3 zlúčiť všetky kusy do jednej zásielky, aby sa znížilo prepravné.
Otázka 11: Je tento kábel vhodný na priame{1}}zakopanie vonku?
Odpoveď: Nie. Pevná 2,0 mm LSZH-konštrukcia s nárazníkmi je navrhnutá pre vnútorné / v-stavebné aplikácie. Pre vonkajšie priame-pochovávanie potrebujete pancierový alebo gélom{6}}naplnený vonkajší kábel zakončený na ODF a tento vnútorný prepojok zapojený do záplaty ODF.
Otázka 12: Aké limity prevádzkového prostredia by som mal dodržiavať?
Odpoveď: Prevádzková teplota je -20 stupňov až +70 stupňov, skladovanie -40 stupňov až +80 stupňov. To zahŕňa vnútorné dátové-centrá, telekomunikačné-miestnosti a prostredia s podmieneným vysielaním. Pre chladnejšie nevykurované vonkajšie prístrešky špecifikujte priemyselný-tempový variant namiesto tohto patch kábla LC-FC OM3 LSZH.
