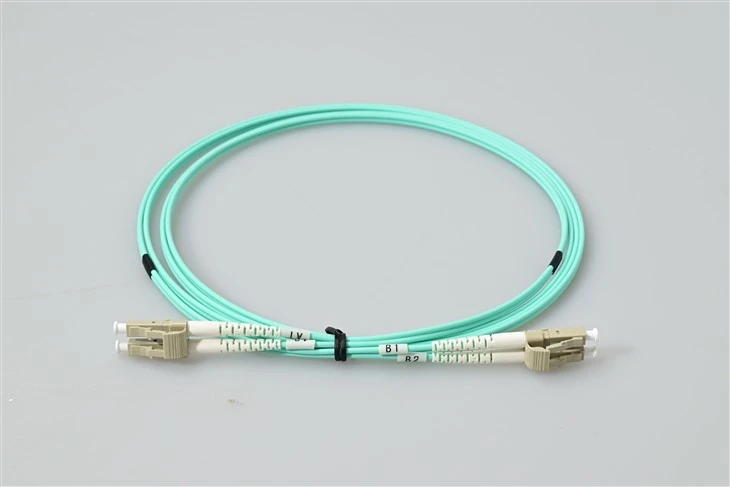

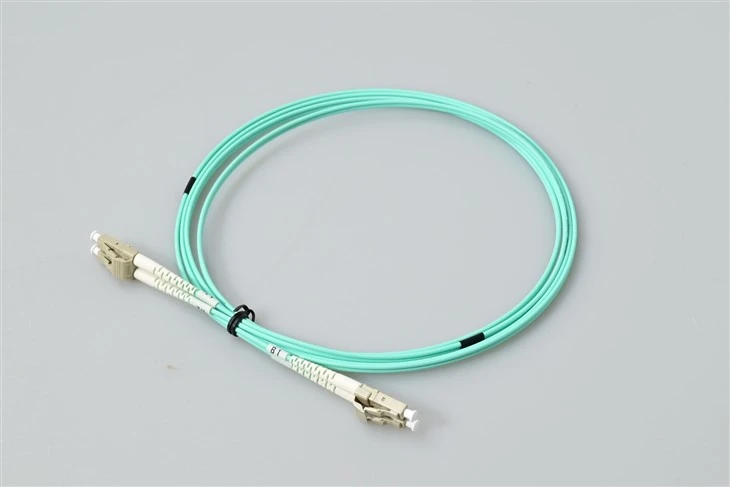

Čo je patch kábel LC LC?
Prepojovací kábel LC-LCs dvoma konektormi LC vlákna ukončenými na oboch koncoch je najbežnejšie používaný typ kábla z optických vlákien v priemysle. V porovnaní s inými bežnými optickými káblami ponúkajú LC káble vysokú hustotu a spoľahlivý výkon vo väčšine aplikácií
Naše káble sú 100% opticky kontrolované a testované na stratu vloženia.
Špecifikácia
| Typ konektora | LC UPC do LC UPC | Režim vlákna | om{0}/125 μm |
| Trieda vlákna | G657A/G652D | Vlnová dĺžka | 1310/1550 nm |
| Strata vloženia | Menšie alebo rovné 0,3 dB | Návratová strata | Väčšie alebo rovné 50 dB |
| Min. Polomer ohybu (vláknové jadro) | 10 mm | Min. Polomer ohybu (vláknový kábel) | 10/5D (dynamický/statický) |
| Počet vlákien | Duplex | Káblový plášť | ĽSZH |
| Prevádzková teplota | -20 ~ 70 stupňov | Skladovacia teplota | -40 ~ 80 stupňov |
Metódy klasifikácie optických káblov
Kábel z optických vlákien je komunikačná linka, ktorá využíva optické vlákna spĺňajúce požiadavky na optický výkon ako prenosové médium na dosiahnutie prenosu optického signálu. Pozostáva z komponentov, ako je jadro kábla, výstužné prvky a plášť, a podľa potreby môže zahŕňať aj ďalšie prvky, ako sú vodotesné vrstvy, nárazníkové vrstvy, izolačné vrstvy a pancierové vrstvy.
Metódy klasifikácie optických káblov zahŕňajú najmä:
Podľa prenosového média: kategorizované na jedno{0}}režimové káble z optických vlákien a viacvidové káble z optických vlákien.
Podľa štruktúry jadra kábla: je rozdelený na lankový optický kábel, skeletový optický kábel, optický kábel s centrálnou rúrkou, páskový optický kábel a plochý optický kábel.
Zosilnené komponenty: kategorizované na nemetalické optické káble, štandardné optické káble a zosilnené komponentné optické káble.
Podľa spôsobu inštalácie: rozdelený na potrubný optický kábel, nadzemný optický kábel, priamy-zakopaný optický kábel a podmorský optický kábel.
Podľa prostredia použitia sa delia na vnútorné optické káble a vonkajšie optické káble.
Aplikácie
Vláknové prepojky OM3 LC s jadrom 50/125 mikrónovsú navrhnuté pre krátky{0}}dosah 10 Gigabit Ethernet beží v serverových miestnostiach. Multimódový duplexný kábel s aqua{3}}plášťom podporuje efektívnu modálnu šírku pásma 2 000 MHz·km pri 850 nm, čo umožňuje spoľahlivú konektivitu rack-to{7}}rack pre nasadenia v hyperscale.
Tento 10Gb-multimode patch kábel LC poskytuje konzistentnú priepustnosť pre siete Fibre Channel. Sieťoví inžinieri, ktorí si pre infraštruktúru SAN vyberú optické prepojovacie káble OM3, ťažia z 300-metrového dosahu pri 10GbE, čím sa znižuje potreba regenerácie signálu v stredne veľkých zariadeniach.
Zariadenia vyžadujúce viacrežimovú chrbticovú kabeláž medzi poschodiami sa spoliehajú na káble LC-necitlivé na-LC OM3, ktoré nie sú citlivé na ohyb, aby sa dostali do úzkych kanálov. Vonkajší plášť LSZH spĺňa predpisy požiarnej bezpečnosti pre inštalácie pretlakových a stúpacích potrubí v komerčných budovách.
Prostredia na produkciu videa prenášajúce nekomprimované 3G{1}}SDI alebo 12G{3}}SDI cez vlákno ťažia z nízkej straty pri vložení tohto duplexného prepojky LC OM3. Vysielací inžinieri často hromadne objednávajú-aqua multimode káble na prepojenie medzi smerovačmi SDI a riadiacimi jednotkami kamier.
Tímy IT v zdravotníctve, ktoré nasadzujú systémy PACS a diagnostické zobrazovacie zariadenia, si vyberajú duplexné vlákno OM3 LC pre jeho odolnosť voči EMI a šírku pásma. Továrensky-testovaný optický výkon každého kábla zaisťuje súlad s prísnymi požiadavkami na dobu prevádzkyschopnosti nemocničnej siete.
FAQ
Otázka 1: Akú prenosovú vzdialenosť podporuje viacrežimový kábel LC na LC OM3 pri 10GbE?
Odpoveď: Duplexný optický kábel OM{0}/125 podporuje 10 Gigabit Ethernet až do vzdialenosti 300 metrov. Pri dlhších behoch v rámci tej istej budovy zvážte inováciu naOM4 alebo alternatívy singlemode vlákna.
Q2: Môžem použiť tento aqua multimode patch kábel s 40GbE QSFP+ transceivermi?
A: Áno. Pri spárovaní s modulmi 40GBASE-SR4 QSFP+ podporuje vláknová prepojka OM3 LC paralelný prenos až do vzdialenosti 100 metrov. Uistite sa, že váš prerušovací kábel aleboPostroj MTP-k-LCzodpovedá konfigurácii polarity.
Otázka 3: Je plášť LSZH na tomto kábli vhodný pre pretlakové priestory?
A: Plášte káblov LSZH (Low Smoke Zero Halogen) znižujú emisie toxických výparov počas spaľovania. V prípade vzduchotechnických{1}}inštalácií, ktoré sa riadia prísnymi protipožiarnymi predpismi, potvrďte, že miestne predpisy akceptujú multimódové prepojovacie káble OM3 OM3 s hodnotením LSZH-.
Otázka 4: Ako chráni moju sieť minimálny polomer ohybu 10 mm?
Odpoveď: Jadro vlákna G657A1 necitlivé na ohyb- toleruje užšie smerovanie bez zhoršenia signálu. Inštalatéri pracujúci s-prepojovacími panelmi LC s vysokou hustotou v uzavretých serverových stojanoch sa spoliehajú na túto flexibilitu, aby zachovali integritu prepojenia.
Otázka 5: Aká je typická špecifikácia vložnej straty pre tento duplexný kábel LC OM3?
Odpoveď: Každý koniec konektora je testovaný na vložný útlm menší alebo rovný 0,3 dB. Nižšia strata sa premieta do väčšieho rozpočtu na optickú energiu, čo je rozhodujúce pri kaskádovaní viacerých prepojovacích bodov v systéme štruktúrovanej kabeláže.
Otázka 6: Sú k dispozícii vlastné dĺžky pre hromadné objednávky dátových centier?
A: Áno. Služby OEM prepojovacích káblov z optických vlákien zahŕňajú prispôsobené dĺžky káblov, označovanie a balenie. Kontaktujte predajný tím ohľadom veľkoobchodných cien multimode LC-to{3}}LC káblov pri objednávkach nad 100 kusov.
Otázka 7: Aký farebný kód identifikuje multimódové vlákno OM3?
Odpoveď: Priemyselná konvencia používa aqua (svetlomodrý-zelený) plášť pre káble OM3 50/125. Toto farebné kódovanie pomáha technikom počas inštalácie rozlíšiť multimode linky od žltej singlemode alebo oranžovej OM1/OM2 kabeláže.
Otázka 8: Podporuje tento prepojovací kábel aplikácie 25GbE?
Odpoveď: Vlákno OM3 je dimenzované na 25 GBASE-SR do približne 70 metrov. Pre plný 100-metrový dosah 25GbE,OM4 multimode duplexné LC kábleponúkajú dodatočnú modálnu šírku pásma.
