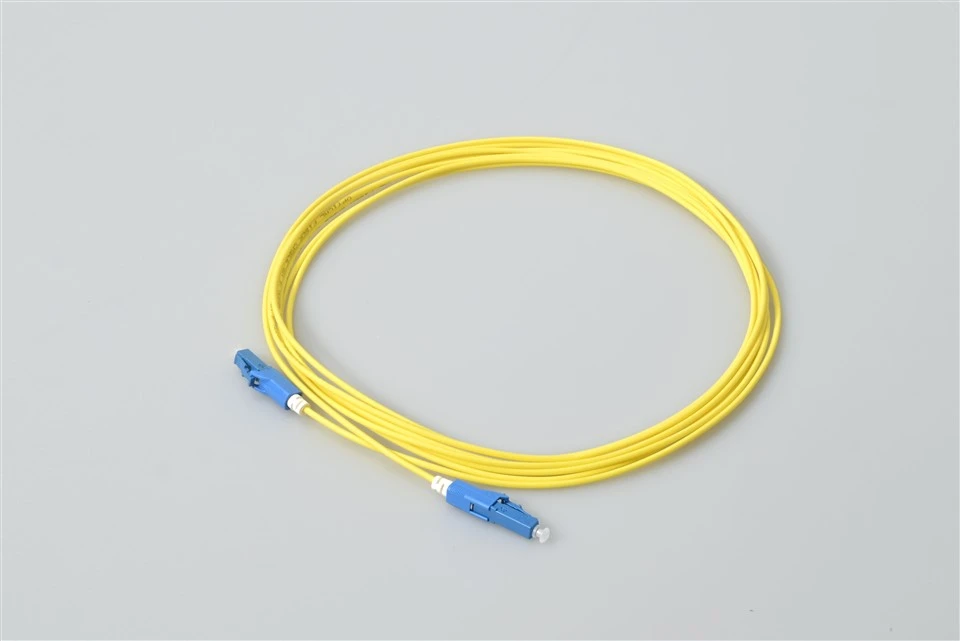

čo je patch kábel LC LC?
LC-prepojovací kábel z optických vlákien LC je malý kompaktný prepojovací kábel, ktorý sa s obľubou používa v mnohých aplikáciách. Tieto sieťové riešenia zahŕňajú telekomunikačné siete, siete LAN, siete na spracovanie údajov, koncovky zariadení a rozvody priestorov. LC-prepojovacie káble LC sú navrhnuté tak, aby poskytovali rýchle ethernetové riešenia v gigabitových aplikáciách a ATM aplikáciách s menšou spotrebou miesta.
Špecifikácia
| Parameter | Jednotka | FC, SC, LC/ Pancierový prepojovací kábel | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Strata vloženia (typická) | dB | Menšie alebo rovné 0,3 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,3 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,3 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,3 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,3 | Menšie alebo rovné 0,3 |
| Návratová strata | dB | Väčšie alebo rovné 45 | Väčšie alebo rovné 50 | Väčšie alebo rovné 60 | Väčšie alebo rovné 30 | Väčšie alebo rovné 45 | Väčšie alebo rovné 50 | Väčšie alebo rovné 30 | Väčšie alebo rovné 45 | Väčšie alebo rovné 50 | Väčšie alebo rovné 35 | Väčšie alebo rovné 55 | Väčšie alebo rovné 75 |
| Prevádzková vlnová dĺžka | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Vymeniteľnosť | dB | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | ||||||||
| Vibrácie | dB | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | Menšie alebo rovné 0,2 | ||||||||
| Prevádzková teplota | stupňa | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Skladovacia teplota | stupňa | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Priemer kábla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Vlastnosti

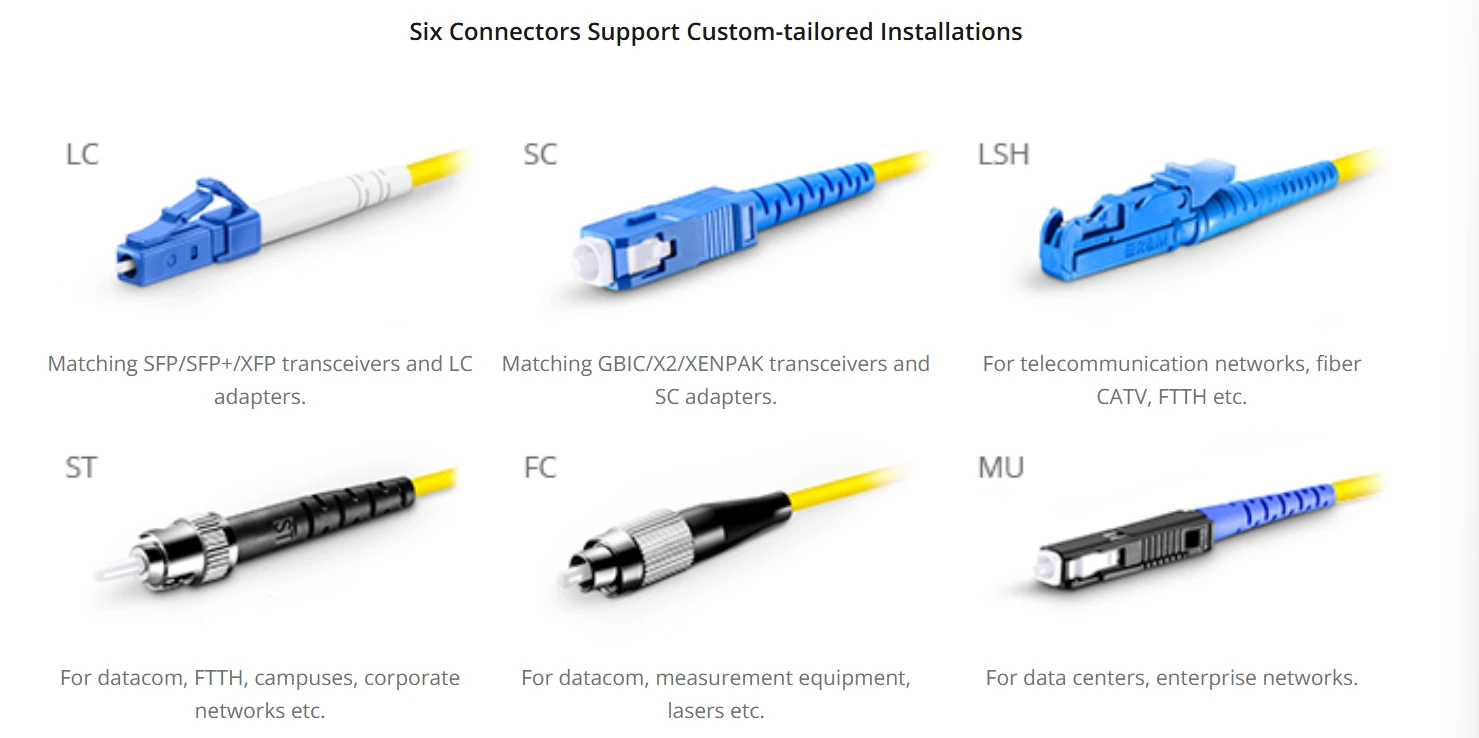

1. Šesť konektorov podporuje vlastné-inštalácie prispôsobené na mieru

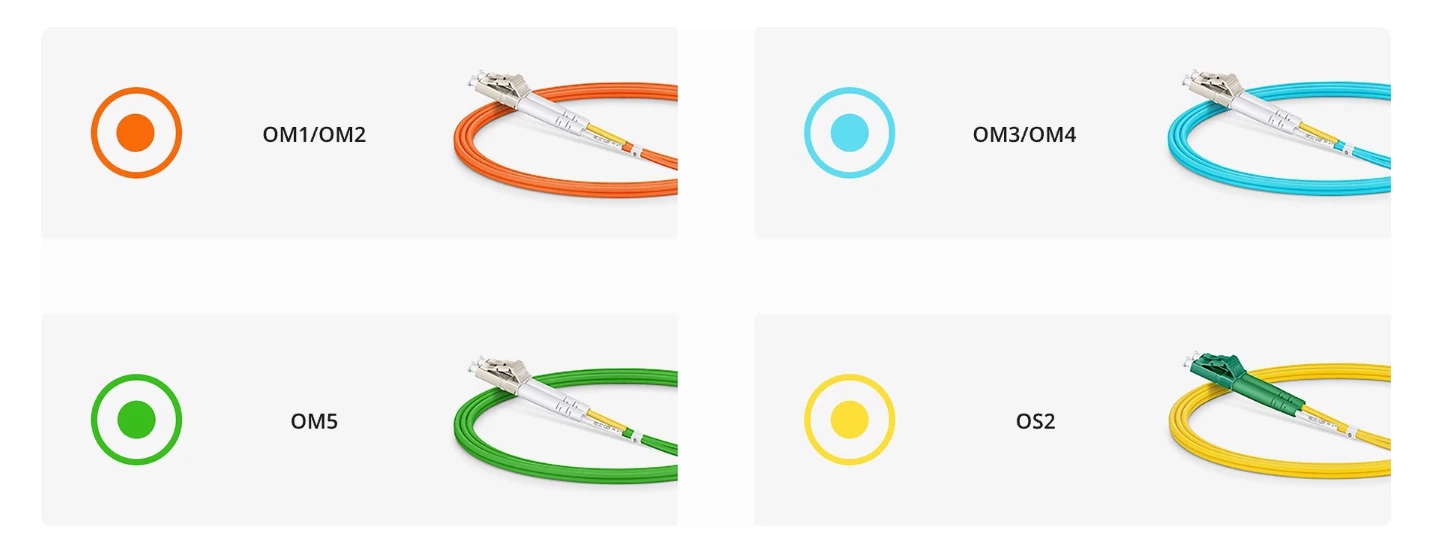

2.Farebne-kódovaný plášť kábla pre jednoduchú identifikáciu
3.OEM ODM LC APC / UPC optické vlákno s 0,9 mm žltým plášťom LSZH Špecifikácie:
Aplikácie
Dátové centrá - Prostredia SFP/SFP+
- NIC servera 10G na prepínače ToR
- FC pripojenia úložného poľa
- Uplinky z tkaniny-spine leaf
- Siete na správu-mimo{1}}pásma
Telecom - centrála a FTTx
- OLT uplink porty
- krížové{0}}prepojenia ODF
- Vstupné/výstupné zakončenia rozdeľovača
- DWDM mux/demux rozhrania
Podniková - štruktúrovaná kabeláž
- Patching MDA (Main Distribution Area).
- Horizontálny rozvod k podlahovým vypínačom
- Chrbtica medzi IDF
- Backhaul vlákien bezpečnostnej kamery
FAQ
Otázka: Prečo zvoliť simplexné pred duplexnými LC káblami?
Odpoveď: Simplex vám poskytuje flexibilitu smerovania, s ktorou sa duplex nemôže vyrovnať. Vlákna TX a RX môžete viesť rôznymi cestami, nahradiť jednotlivé vlákna bez rušivých párov a dosiahnuť vyššiu efektívnu hustotu portov v preťažených paneloch. Pre zariadenia založené na SFP-, kde sú TX a RX aj tak oddelené porty, je simplex často praktickejšou voľbou.
Otázka: Aký je rozdiel medzi LC UPC simplex a LC APC simplex?
Odpoveď: Dve veci: uhol leštenia a strata návratu.
LC UPC má plochú/zakrivenú koncovú plochu a stratu spätného toku väčšiu alebo rovnú 50 dB. Kryt konektora je modrý. Použite ho pre digitálne signály - Ethernet, Fibre Channel, všeobecné údaje.
LC APC má 8-stupňový uhol sklonu a stratu spätného toku väčšiu alebo rovnú 60 dB. Puzdro konektora je zelené. Použite ho pre analógové signály - CATV, RF cez vlákno, PON video prekrytie.
Nikdy nepripájajte UPC k APC -, nesúlad uhla spôsobuje veľkú stratu a poškodzuje oba konektory.
Otázka: Môžem si objednať LC UPC simplex s rôznymi uhlami topánok?
A: Áno. Ponúkame:
-Priame spustenie (štandardné) - všeobecné použitie
-45° uhlová topánka – znižuje namáhanie kábla pri úzkych vertikálnych vedeniach
-Zavádzanie pod uhlom 90 stupňov – horizontálny výstup z patch panelov
-Krátke spustenie - maximálna hustota panelov s vysokým-počet portov-
Minimálna objednávka pre ne-štandardné topánky: 50 ks
Otázka: Poskytujete jednotlivé správy o testoch pre simplexné káble?
A: Áno. Dve možnosti:
Správa o šarži (zadarmo): Testovanie vzoriek z vašej výrobnej šarže, zahŕňa IL/RL/vizuálnu kontrolu.
Individuálna správa (dostupná na vyžiadanie): Každý kábel dostane svoj vlastný certifikát so sériovým číslom, aktuálne nameraným IL a RL a stavom vyhovuje/nevyhovuje. Odporúča sa pre testovacie laboratóriá a inštalácie kritické-kvality.
Otázka: Aký je minimálny polomer ohybu pre 2,0 mm simplexný kábel?
A: 15 mm bez napätia, 30 mm pri zaťažení ťahom. Pre tesnejšie inštalácie ponúkame vlákno -necitlivé na ohyb (BIF) s minimálnym polomerom ohybu 7,5 mm - bez zníženia výkonu ani pri agresívnom vedení káblov.
