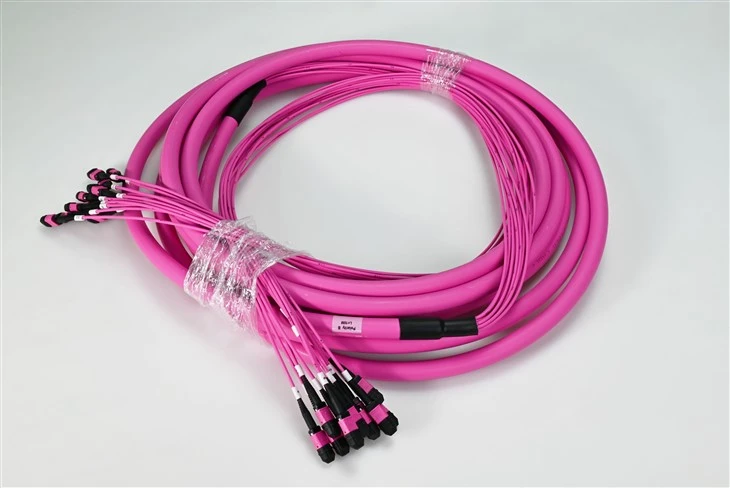

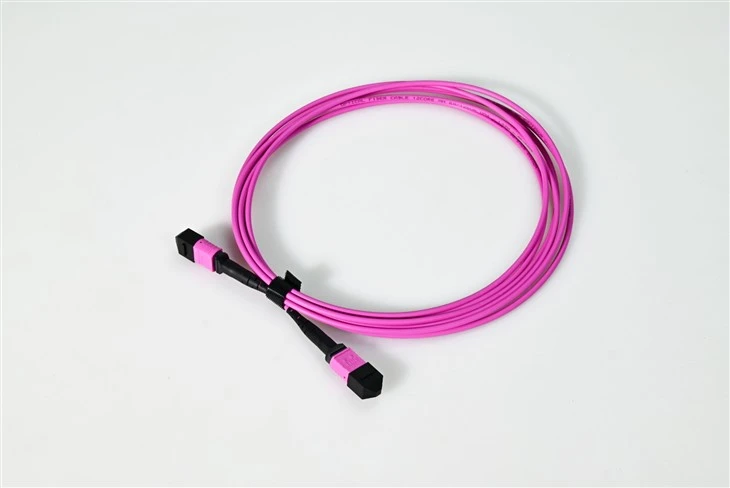

Patch Cord MTP MPO Fiber Patch Cord 12 Core OM4

A: Skvelá otázka – toto je asi najčastejšia vec, ktorú sa nás zákazníci pýtajú! Kľúčovým rozdielom je šírka pásma a vzdialenosť. OM4 má modálnu šírku pásma 4700 MHz·km v porovnaní s OM3 2000 MHz·km – to je viac ako dvojnásobok. Čo to v praxi znamená? Pre aplikácie 40G SR4 vás OM4 dostane 150 metrov oproti OM3 100 metrov. Pre 10G sa pozeráte na 400-550 metrov s OM4 v porovnaní s 300 metrami s OM3. OM4 má tiež nižší útlm (menej ako alebo rovný 3,0 dB/km v porovnaní s menším alebo rovným 3,5 dB/km pre OM3), čo znamená stabilnejšie signály pri dlhších prevádzkach. Ak budujete 40G/100G infraštruktúru alebo potrebujete väčšiu vzdialenosť, OM4 je určite tá správna cesta. Cenový rozdiel je v dnešnej dobe minimálny, preto pre nové inštalácie odporúčame takmer vždy OM4.

Odpoveď: Áno, OM4 je plne spätne kompatibilný s OM3 – obe majú rovnaké rozmery jadra/plášťa 50/125 µm a pracujú s rovnakými VCSEL transceivermi pri 850 nm. Môžete ich úplne miešať vo svojej sieti. Ale tu je háčik: keď pripojíte OM4 k OM3, celkový výkon prepojenia bude obmedzený segmentom OM3. Predstavte si to ako reťaz – je len taká silná ako najslabší článok. Takže ak máte 100-metrový beh s 50 m OM4 a 50 m OM3, získate výkon OM3 na tomto spoji. Pre misiu-kritických 40G/100G behov vám odporúčame držať sa OM4{24}}od konca po koniec, aby ste maximalizovali svoju vzdialenosť.

A: Máš bystrý zrak! Purpurová alebo „Erika Violet“ farba pre OM4 bola predstavená špeciálne s cieľom pomôcť technikom rozlíšiť OM4 od OM3 na prvý pohľad. Oba boli pôvodne vodné, čo spôsobilo zmätok v teréne – predstavte si, že sa snažíte zistiť, ktorý kábel je ktorý, keď sa pozeráte na hustý patch panel! Norma TIA{10}}598 teraz odporúča fialovú/purpurovú pre OM4 s konektormi MTP/MPO. Niektorí výrobcovia však stále používajú aqua pre OM4, takže na trhu môžete vidieť obe farby. Dodržiavame fialový štandard, aby sme vám uľahčili správu káblov. Konektorové návleky sú tiež farebne odlíšené: čierna pre 12 vlákien, šedá pre 8 vlákien a červená pre 24 vlákien.

Odpoveď: Závisí to od vašich požiadaviek na rýchlosť – dovoľte mi to pre vás rozobrať. S 10GBASE-SR môžete prejsť až 400-550 metrov s vysoko-kvalitným OM4. Pre 40GBASE-SR4 (ktorý používa 4 vlákna v každom smere) je maximum 150 metrov. Pri 100 GBASE-SR4 sa pozeráte na 100 metrov. S vylepšenými variantmi SR4, ako je 40GBASE{23}}eSR4, môžete dosiahnuť vzdialenosť 400 metrov a 100GBASE-eSR4 vás dostane na 300 metrov. Tieto čísla predpokladajú, že používate správne VCSEL transceivery pri 850nm. 12-vláknová konfigurácia v tomto kábli je ideálna pre 40G QSFP+ (používa 8 aktívnych vlákien) a funguje skvele ako súčasť 100G infraštruktúry. Len nezabudnite zohľadniť straty konektorov pri výpočte vášho skutočného rozpočtu na prepojenie.

Odpoveď: 12-jadrový MTP/MPO je v skutočnosti najuniverzálnejšia a najrozšírenejšia konfigurácia v dátových centrách. Tu je dôvod: zatiaľ čo 40G QSFP+ SR4 technicky používa iba 8 vlákien (4 Tx + 4 Rx), konektor MTP-12 je štandardný formát v odvetví. Keď používate 8-vláknové aplikácie s 12-vláknovým káblom, vlákna 1-4 prenášajú rukoväte, 9-12 prijímajú rukoväte a 5-8 sú nepoužité – presne tak funguje pinout. Krása 12 jadra je v tom, že sa perfektne rozkladá na 6 duplexných LC pripojení, čo je neuveriteľne výhodné pre kazetové moduly a patch panely. Pre potreby vyššej hustoty, ako je 100G SR10, by ste použili 24-vláknové (dva 12-vláknové zväzky). Vyrábame všetky konfigurácie – dajte nám vedieť vaše špecifické požiadavky.

Odpoveď: Toto je dôležité, aby ste sa dostali správne! Zástrčkové MTP konektory majú dva zarovnávacie kolíky; zásuvkové konektory majú zodpovedajúce vodiace otvory. Pravidlo je jednoduché: muž sa vždy pári so ženou, nikdy nie rovnaký-k-rovnakému. Tu je praktická aplikácia: väčšina transceiverov (QSFP+, QSFP28) má zabudované mužské rozhrania-, takže váš prepojovací kábel musí byť samica, aby sa mohol pripojiť priamo k transceiveru. Keď vediete hlavné káble medzi dvoma prepojovacími panelmi, zvyčajne používate káble samice-k{9}}zásuvke a adaptéry v paneloch poskytujú samčie kolíky na zarovnanie. Vyrábame obe konfigurácie – pri objednávke stačí uviesť, čo potrebujete. Ak si nie ste istí, naše káble -do{13}}samice s polaritou typu B pokrývajú väčšinu štandardných aplikácií dátových centier.

Odpoveď: Pre naše 12-žilové káble OM4 MTP/MPO ponúkame dva druhy. Typické špecifikácie našej nízkostratovej multimódovej verzie<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

Odpoveď: Áno, čistenie MTP/MPO vyžaduje špecifické nástroje – nepokúšajte sa použiť váš štandardný čistič LC click! S 12 koncami vlákien-zabalenými do jednej objímky potrebujete čistič navrhnutý pre formát objímky MT. Odporúčame kazetové -alebo kotúčové{4}}čističe MTP typu, ktoré prečistia všetky koncové vlákna-v jednom prechode. Pred každým párením očistiť – nemôžem to dostatočne zdôrazniť. Jediná prachová častica na jednom z týchto 12 vlákien môže spôsobiť značnú stratu vloženia a potenciálne ovplyvniť celé vaše 40G/100G spojenie. Vždy majte nasadené protiprachové kryty, keď nie sú pripojené káble. Na kontrolu budete potrebovať vláknový mikroskop s hrotom adaptéra MTP na kontrolu všetkých 12 koncových-plošín. Verte mi, investícia do správneho čistiaceho zariadenia sa vypláca tým, že sa vyhnete bolestiam hlavy.
