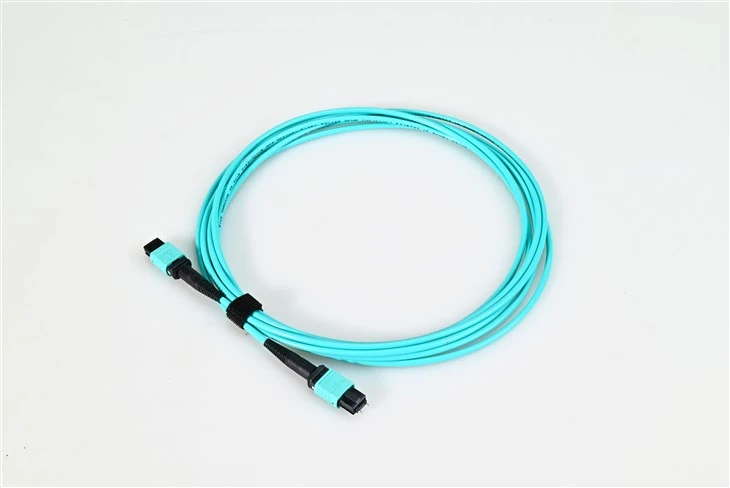

Fiber Patch Cord MTP MPO MM OM3

A: Skvelá otázka – toto sa objavuje stále! MPO (Multi{0}}fiber Push On) je všeobecný priemyselný štandard pre multi-vláknové konektory, zatiaľ čo MTP® je vysoko{2}}výkonná značka vyrábaná spoločnosťou US Conec. Predstavte si to takto: všetky konektory MTP sú v súlade s MPO-, ale nie všetky konektory MPO majú vylepšené funkcie MTP. Verzia MTP ponúka užšie tolerancie, odnímateľné kryty pre jednoduchšie opätovné zakončenie a celkovo lepší optický výkon. Sú plne zameniteľné a budú sa navzájom spájať, ale keď ich zmiešate, celkový výkon prepojenia bude obmedzený-kvalitným konektorom. Pre-kritické aplikácie dátových centier odporúčame na dosiahnutie najlepších výsledkov MTP.

A: Polarita je o tom, že sa váš vysielač (Tx) pripojí k prijímaču (Rx) na druhom konci – pomýlite sa a máte nulový signál. Tu je rýchly rozpis: Typ A je „priamy-cez“ s kľúčom-hore na jednom konci a kľúčom-dole na druhom konci. Typ B je „obrátený“ s kľúčom na oboch koncoch-nahor, pričom sa prepínajú pozície vlákna 1-na-12 a 12-to-1. Typ C je „prevrátené páry“, kde si susedné páry vymenia pozície. Pri väčšine nasadení paralelnej optiky 40G/100G v dátových centrách sa najčastejšie používa typ B, pretože vám umožňuje používať rovnaké štandardné duplexné prepojovacie káble A-to-B na oboch koncoch – jednoduchšia správa zásob. Ak si nie ste istí, pošlite nám svoj sieťový diagram a my vám pomôžeme zistiť správnu konfiguráciu polarity.

Odpoveď: S multimódovým vláknom OM3 s optikou 40GBASE-SR4 alebo 100GBASE-SR4 sa pozeráte maximálne na 100 metrov. Pre 10GBASE{10}}SR môže OM3 prejsť až 300 metrov. Teraz, ak potrebujete trochu väčší dosah – povedzme 150 metrov pre 40G/100G – by ste chceli prejsť na vlákno OM4, ktoré má vyššiu šírku pásma (4700 MHz·km oproti 2000 MHz·km pre OM3). Väčšina aplikácií dátových centier sa pohodlne zmestí na dosah OM3, pretože vzdialenosti medzi stojanmi-do-rackov sú zvyčajne výrazne pod 100 metrov. Zrátané a podčiarknuté: pre projekty-citlivé na náklady s kratšími prevádzkami je OM3 dokonale schopný a šetrí vám peniaze.

Odpoveď: Toto je dôležité – pomýlite si pohlavie a buď poškodíte konektory, alebo nebudete mať žiadne spojenie. Samčie MTP konektory majú zarovnávacie kolíky; samičie konektory majú vodiace otvory, do ktorých sú tieto kolíky vložené. Tu je zlaté pravidlo: muž sa vždy pári so ženou, nikdy nie rovnaký-k-rovnakému. Väčšina modulov transceiveru (QSFP+, QSFP28) má zabudované-samčie rozhrania s kolíkmi, takže váš prepojovací kábel musí byť samica. Pri pripájaní dvoch káblových zásuviek cez adaptérový panel sa zarovnanie kolíkov postará samotný adaptér. Naše káble vyrábame s presnými vodiacimi kolíkmi, ktoré zaisťujú submikrónové zarovnanie vlákien – tak dosahujeme tieto nízke čísla vložných strát.

Odpoveď: Aqua je štandardný farebný kód TIA-598 pre laserové-optimalizované multimódové vlákno OM3 a OM4 – nie je to len dekoratívne! Keď pracujete v hustom dátovom centre so stovkami káblov, táto aqua bunda vám okamžite povie, že ide o multimódové 50/125 mikrónové vlákno určené pre VCSEL transceivery pri 850 nm. Náhodne si to nepomýlite so žltými-káblami s jedným režimom. Niektorí výrobcovia používajú Erika Violet (trochu iný odtieň) špeciálne pre OM4, aby sa odlíšili od OM3, aj keď aqua aj fialová sú prijateľné. Naše konektory sú tiež farebne odlíšené podľa počtu vlákien: sivá pre 8 vlákien, čierna pre 12 vlákien a červená pre 24 vlákien – inštalácia a riešenie problémov sú oveľa rýchlejšie.

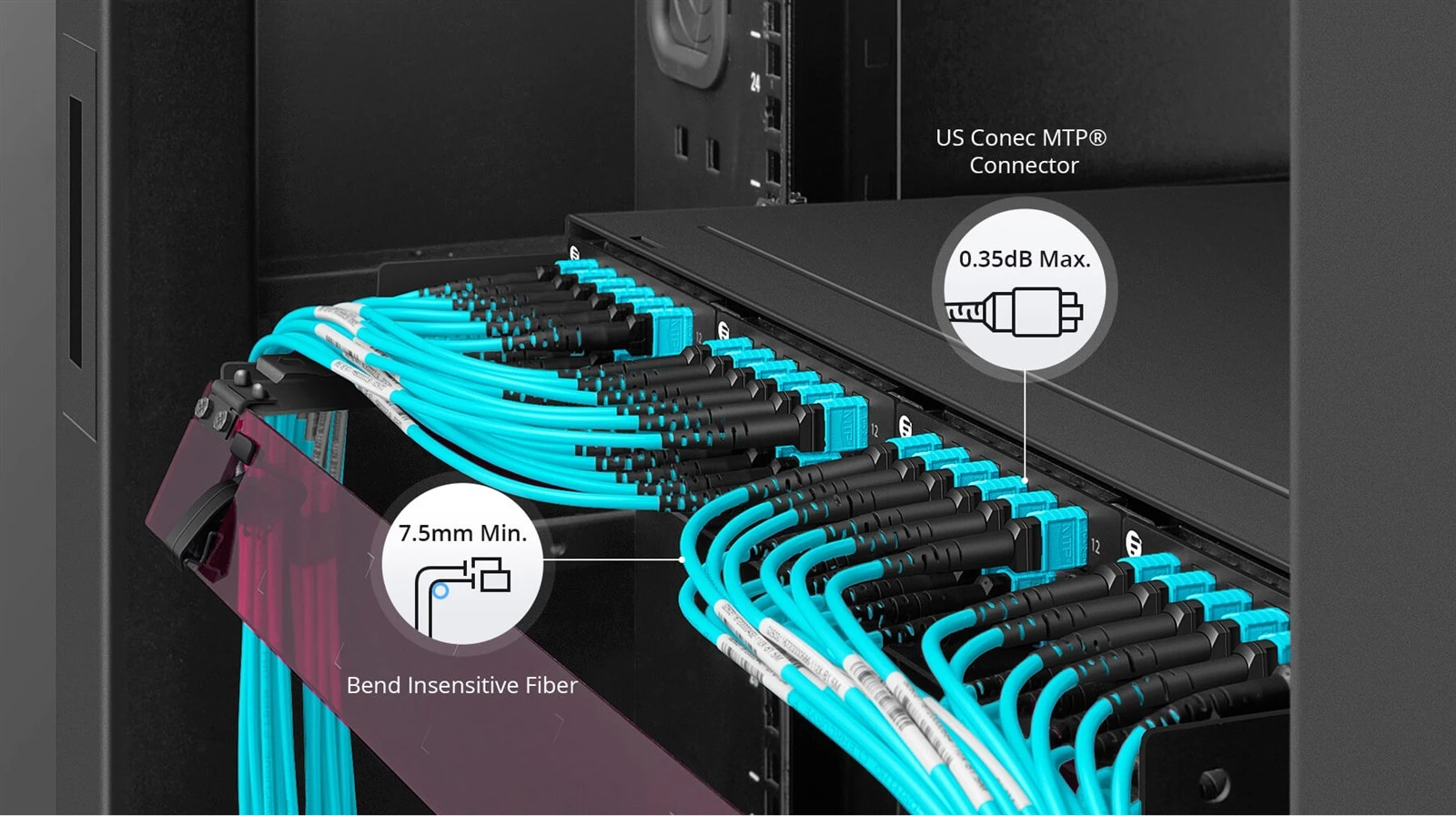

Odpoveď: Naše prepojovacie káble MTP/MPO OM3 sú špecifikované pre maximálnu vložnú stratu menšiu alebo rovnajúcu sa 0,50 dB so štandardnými multimódovými objímkami MT, ale ponúkame aj verzie s nízkymi stratami, ktoré dosahujú obvykle 0,30 dB alebo menej a maximálne 0,50 dB. Pre skutočne náročné aplikácie dosahujú naše káble elitnej/prémiovej triedy typicky okolo 0,15 dB. Každý kábel, ktorý dodávame, je individuálne testovaný – používame 3D interferometriu na overenie geometrie objímky a kvality koncovky-. Strata návratnosti je väčšia alebo rovná 20 dB pre multimode. Na týchto špecifikáciách záleží pri výpočte vášho rozpočtu na prepojenie pre 40G alebo 100G pripojenia; každá desatina dB sa počíta vo viacerých bodoch patchu. Ak potrebujete dokumentáciu pre svoje záznamy, poskytujeme správy o skúškach ku každej šarži.

Odpoveď: Vôbec nie prehnané – v skutočnosti je to inteligentná investícia. OM3 vlákno s MTP/MPO konektormi podporuje 10GBASE-SR až do 300 metrov bez problémov. Krása je, že budujete infraštruktúru, ktorá je pripravená na 40G a 100G, keď potrebujete inovovať – bez potreby prekáblovania. Mnoho našich zákazníkov dnes používa hlavné káble OM3 MTP pre 10G a jednoducho vymenia transceivery neskôr, aby preskočili na vyššie rýchlosti. 12-vláknový MTP konektor perfektne funguje s 10G SFP+ prostredníctvom vylamovacích kaziet (MTP až 6×LC duplex), vďaka čomu získate výhody hustoty multi{18}}vláknovej kabeláže aj pri nižších rýchlostiach. Je to všetko o zabezpečení vašej investície do budúcnosti.

Odpoveď: Máte pravdu, že čistenie MTP vyžaduje špecifické nástroje – nemôžete použiť len štandardný čistič LC click. Odporúčame čističe -špecifického kotúčového{2}}typu MTP alebo čističe kaziet určené pre viac-vláknové objímky. Čistiaci pohyb by mal prejsť cez všetkých 12 (alebo 24) koncových plôch vlákna-v jednom prechode. Pred každým spojením vyčistite oba konektory – aj jedna prachová častica na jednom vlákne môže spôsobiť stratu 1 dB+ a zničiť váš rozpočet na prepojenie. Keď konektor nie je zapojený, majte nasadené kryty proti prachu. Na kontrolu budete potrebovať mikroskop s hrotom adaptéra MTP. Ku každému káblu prikladáme protiprachové uzávery a verte mi, používajte ich. Niekoľko sekúnd strávených čistením ušetrí hodiny neskoršieho riešenia problémov.
