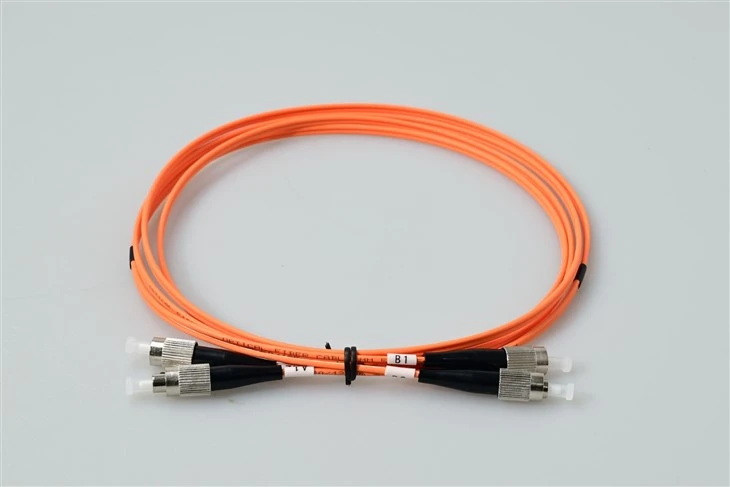

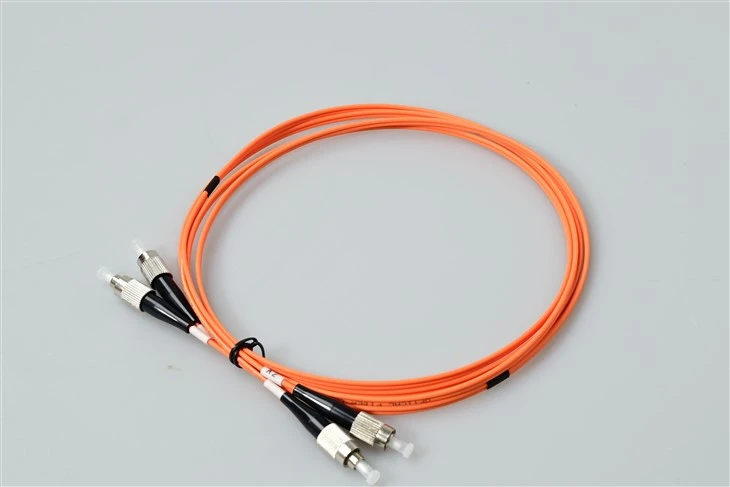

Predstavenie produktu
Kábel FC Patch z optických vlákien sa používa na pripojenie jedného zariadenia k druhému na smerovanie signálu.
FC znamená pevné pripojenie. Je upevnený pomocou puzdra so závitom.FC konektorysú vo všeobecnosti konštruované s kovovým puzdrom a na oboch koncoch kábla sú poniklované-. niektoré z najbežnejších konfigurácií káblov zahŕňajú FC-FC, FC-SC, FC-LC, FC-ST, SC-SC a SC-ST
Špecifikácia
|
Typ konektora |
LC/MU/SC/FC/ST/Iné |
|
Typ leštenia |
UPC/APC 8 stupňov /APC 9 stupňov |
|
Strata vloženia (dB) |
Menšie alebo rovné 0,20 |
|
Strata náhodného párenia (dB) |
Max. 0.12dB priemer, Max 0,25 dB pre 97 % vzoriek |
|
Strata návratnosti (dB) |
UPC Väčšie alebo rovné 50, APC Väčšie alebo rovné 65 |
|
Vlnová dĺžka (nm) |
1310/1550 |
|
Inštalačná teplota (stupeň) |
-20 až 70 |
|
Skladovacia teplota (stupeň) |
-40 až +85 |
Funkcia
Vysoko{0}}rýchlostný prenos:Sú navrhnuté tak, aby prenášali signály vysokou rýchlosťou, vďaka čomu sú ideálne pre dátové centrá a iné aplikácie s vysokou-šírkou pásma.
Nízky útlm:nízky útlm, zaisťujúci minimálnu stratu signálu pri prenose.
Trvanlivosť:Vyrobené z odolných materiálov, ktoré vydržia drsné podmienky prostredia a manipuláciu.
Zameniteľnosť:Dostupné v rôznych typoch konektorov, ktoré zaisťujú zameniteľnosť s rôznym vybavením.
Flexibilita:Môžu byť tvarované do rôznych tvarov, vďaka čomu sú flexibilné a ľahko sa s nimi manipuluje.
Odolnosť voči elektromagnetickému rušeniu:Odolný voči elektromagnetickému rušeniu, zaisťuje kvalitu a stabilitu signálu.
Ľahká:jednoduchá manipulácia a inštalácia.
Nízka spotreba energie:Vyžadujú menej energie ako tradičné medené káble, čím sa znižuje spotreba energie a náklady.
Široký teplotný rozsah:Pracujte v širokom rozsahu teplôt bez ovplyvnenia kvality signálu.
Aplikácia
Telekomunikačné ústredne
Závitový skrutkový{0}}mechanizmus FC konektorov poskytuje bezpečné pripojenie v telekomunikačných centrálach, kde sú káble často prístupné. Kovové puzdro odoláva opakovaným párovacím cyklom bez degradácie.
Priemyselné prostredie a prostredie s vysokými{0}}vibráciami
Prepojovacie káble FC/UPC so skrutkovým{0}}zámkom sú preferované v továrenskej automatizácii, železničnej signalizácii a vonkajších skriňových inštaláciách, kde je kritická odolnosť voči vibráciám. Závitová spojka zabraňuje náhodnému rozpojeniu.
Testovacie a meracie laboratóriá
Presné testovacie zariadenia bežne používajú rozhrania FC kvôli ich opakovateľným nízko{0}}stratovým pripojeniam. Tento duplexný kábel podporuje obojsmernú analýzu signálu preOTDR testovanie, kalibrácia merača optického výkonu a certifikácia siete.
Zariadenia hlavnej stanice CATV
Operácie koncovej stanice káblovej televízie sa pri distribúcii signálu spoliehajú na FC duplexné pripojenia. Poniklované-kovové puzdro zaisťuje-dlhodobú stabilitu v miestnostiach so zariadením s hustou kabelážou.
Vojenské a letecké komunikačné systémy
FC konektory spĺňajú prísne požiadavky na bezpečné optické spojenia v obranných komunikačných sieťach. Mechanizmus skrutkového-uzamykania vyhovuje prostrediam vyžadujúcim vysokú spoľahlivosť pri nárazoch a vibráciách.
Často kladené otázky
Q1: Čím sa konektory FC líšia od konektorov LC alebo SC?
Odpoveď: Konektory FC používajú skrutkový{0}}závitový spojovací mechanizmus, zatiaľ čo konektory LC a SC používajú západku zatlačením-. Konštrukcia skrutkového-zámku poskytuje vynikajúcu odolnosť voči vibráciám a náhodnému odpojeniu, vďaka čomu je FC ideálny pre priemyselné a telekomunikačné centrálne kancelárske aplikácie.
Otázka 2: Prečo má tento prepojovací kábel FC kovové puzdro?
Odpoveď: Poniklovaný-kovový kryt poskytuje zvýšenú odolnosť pri vysoko{1}}cyklovaní, lepšie tienenie EMI a lepšiu mechanickú ochranu v porovnaní s plastovými krytmi. Táto konštrukcia je štandardná pre FC konektory používané v profesionálnych-inštaláciách.
Otázka 3: Aká je typická strata pri vložení tohto duplexného kábla FC/UPC?
Odpoveď: Tento kábel je testovaný na dosiahnutievložený útlm Menší alebo rovný 0,20 dBna pár spárovaných konektorov, čím sa zabezpečí minimálny útlm signálu pri prenose na veľké{0}}vzdialenosti a veľkej{1}}šírke pásma.
Q4: Je FC/UPC kompatibilný so zariadením FC/APC?
A: Nie.UPC (Ultra Physical Contact) a APC (Angled Physical Contact)konektory majú rôzne geometrie objímok. Miešanie UPC a APC bude mať za následok vysokú stratu a potenciálne poškodenie. Vždy priraďte typy lakov.
Q5: Čo znamená priemer kábla 2,0 mm?
Odpoveď: 2,0 mm sa vzťahuje na vonkajší priemer plášťa. Ide o štandardnú veľkosť vnútorného kábla, ktorá vyvažuje flexibilitu smerovania s dostatočnou ochranou jadra vlákna.
Otázka 6: Dá sa tento duplexný kábel použiť na obojsmerný jedno{1}}vláknový prenos?
Odpoveď: Ide o duplexný kábel s dvomi samostatnými vláknami{0}}jedným na vysielanie a jedným na príjem v štandardných plne{1}}duplexných systémoch. Pre jedno-vláknové obojsmerné (BiDi) aplikácie, asimplexný kábels WDM transceivery.
Otázka 7: Aké prostredia sú vhodné pre tento duplexný prepojovací kábel FC?
Odpoveď: Rozsah prevádzkovej teploty je -20 stupňov až +70 stupňov . Je určený na vnútorné použitie v telekomunikačných miestnostiach, dátových centrách, testovacích laboratóriách a skriniach zariadení. Vo vonkajšom alebo drsnom prostredí môže byť potrebná dodatočná ochrana.
