Pancierový prepojovací kábel MPO/MTP vs. štandardný kmeňový kábel MPO

Pancierovaný prepojovací kábel MPO/MTP obopína oceľovú{0}}rúru alebo kevlarom{1}}zosilnený plášť okolo zostavy z viacerých-vlákien, aby prežil tlakovú záťaž, vystavenie hlodavcom a prostredie s vysokými-vibráciami. Štandardný kmeňový kábel MPO používa ľahšiu konštrukciu s dvojitým{5}}plášťom optimalizovanú pre čisté, klímou{6}}riadené dátové centrá. Voľba medzi nimi závisí od toho, kde bude kábel žiť, koľko fyzického zneužitia bude čeliť a či váš rozpočet na prepojenie dokáže absorbovať o niečo vyššiu stratu vloženia z hrubšej konštrukcie pancierového dizajnu.

Prečo je toto porovnanie práve teraz dôležité

Architekti dátových centier robili jednoduché hovory: hlavné káble pre chrbticové vedenia, prepojovacie káble pre krátke skoky vo vnútri skrine. Tento rozdiel stále platí, ale fyzické prostredie okolo optickej infraštruktúry sa zmenilo. Okrajové nasadenia tlačia zostavy MPO do tovární, banských kontrolných miestností a vonkajších 5G krytov, kde by štandardný hlavný kábel zlyhal v priebehu niekoľkých mesiacov. Medzitým operátori hyperscale baliacich tisíce 400G a 800G prepojení do jednej haly potrebujú každú desatinu dB, ktorú môžu ušetriť -, čo znamená venovať veľkú pozornosť tomu, či pancierová bunda nepridáva na chránenej ceste zbytočný útlm.

Skutočnou inžinierskou otázkou nie je, ktorý kábel je „lepší“. Ide o to, ktorý kábel zodpovedá mechanickým a optickým požiadavkám konkrétneho segmentu spojenia.

Kam patrí každý typ kábla

Pred porovnaním špecifikácií je dobré zamyslieť sa nad scenármi nasadenia. Okolie kábla -, nie jeho zoznam funkcií -, by malo riadiť každé rozhodnutie o výbere. Každý scenár uvedený nižšie tiež označuje mechanické a optické faktory, ktoré by ste mali zvážiť, takže logika hodnotenia je zabudovaná do kontextu a nie v samostatnom kontrolnom zozname.

Vnútri skrinky{0}}riadeného dátového centra sú štandardné kufrové káble MPO tou správnou voľbou. Prostredie je čisté, teplotne-stabilné a fyzicky chránené. Káble tu počas inštalácie čelia len miernemu zaťaženiu v ťahu, občasnému bočnému tlaku zo susedných káblov a vibráciám z HVAC. Dvojvrstvová bunda - vnútorná aramidová priadza plus LSZH alebo pretlakový{7}}vonkajší plášť - to všetko pohodlne zvláda a zároveň spĺňa mechanické požiadavky IEC 60794 a TIA{15}}568. Použitie pancierových káblov v tomto nastavení zvyšuje náklady, hmotnosť a priemer bez toho, aby došlo k zmysluplnému zlepšeniu spoľahlivosti. Kufrové káble s 24 alebo 48 vláknami efektívne spájajú chrbticu{16}}s-vrstvami prepínačov pomocou optiky QSFP28 alebo QSFP-DD a ich menší vonkajší priemer 3,0 mm umožňuje jednoduché vedenie cez priehradky na správu káblov s vysokou hustotou.

Medziradové chrbticové vedenia pod zvýšenou podlahou si vyžadujú viac premyslenia. Moderné zariadenie s utesnenými káblovými žľabmi sa môže spoľahnúť na štandardné žľaby. Ale staršie budovy s otvorenými chodníkmi pod zdvojenými dlaždicami rozprávajú iný príbeh - pešia premávka, jazdiace sa vozíky a občasná aktivita hlodavcov, to všetko vytvára nebezpečenstvo pomliaždenia a odrenín, na ktoré dvojitá-plášťová konštrukcia nikdy nebola navrhnutá. Ak máte zdokumentované incidenty so škodcami alebo sú vaše cesty zdieľané s ťažkým vybavením, len to ospravedlňuje pancierové zostavy MPO na segmentoch chrbtice. Rozhodovací bod je tu jednoduchý: skontrolujte cestu, zhodnoťte realistické mechanické hrozby a nechajte sa viesť fyzickými dôkazmi.

Priemyselné a okrajové prostredia ponechávajú malý priestor na diskusiu. Podlahy továrne vystavujú káble neustálym vibráciám strojového zariadenia. Banské dozorne predstavujú kontamináciu časticami a teplotné extrémy. Vonkajšie 5G skrine cyklicky prechádzajú mrazom{4}}rozmrazovaním a vystavením UV žiareniu. Vojenské poľné nasadenia spájajú všetko uvedené s rizikom dopadu. V týchto nastaveniach je nominálny prevádzkový rozsah štandardného hlavného kábla od -20 stupňov do +60 stupňov a jeho odolnosť proti drveniu približne 100–200 N jednoducho nedostatočné. Pancierové prepojovacie káble MPO, dimenzované od −40 stupňov do +75 stupňov a schopné vydržať viac ako 1 000 N bočnej tlakovej sily, tu nie sú prémiovou inováciou - sú základnou požiadavkou. Ak váš odkaz prechádza akýmkoľvek priestorom, ktorý nemá tradičnú ochranu dátového centra, obrnená možnosť odstráni režim zlyhania, ktorý nedokáže úplne odstrániť žiadna starostlivá správa káblov.

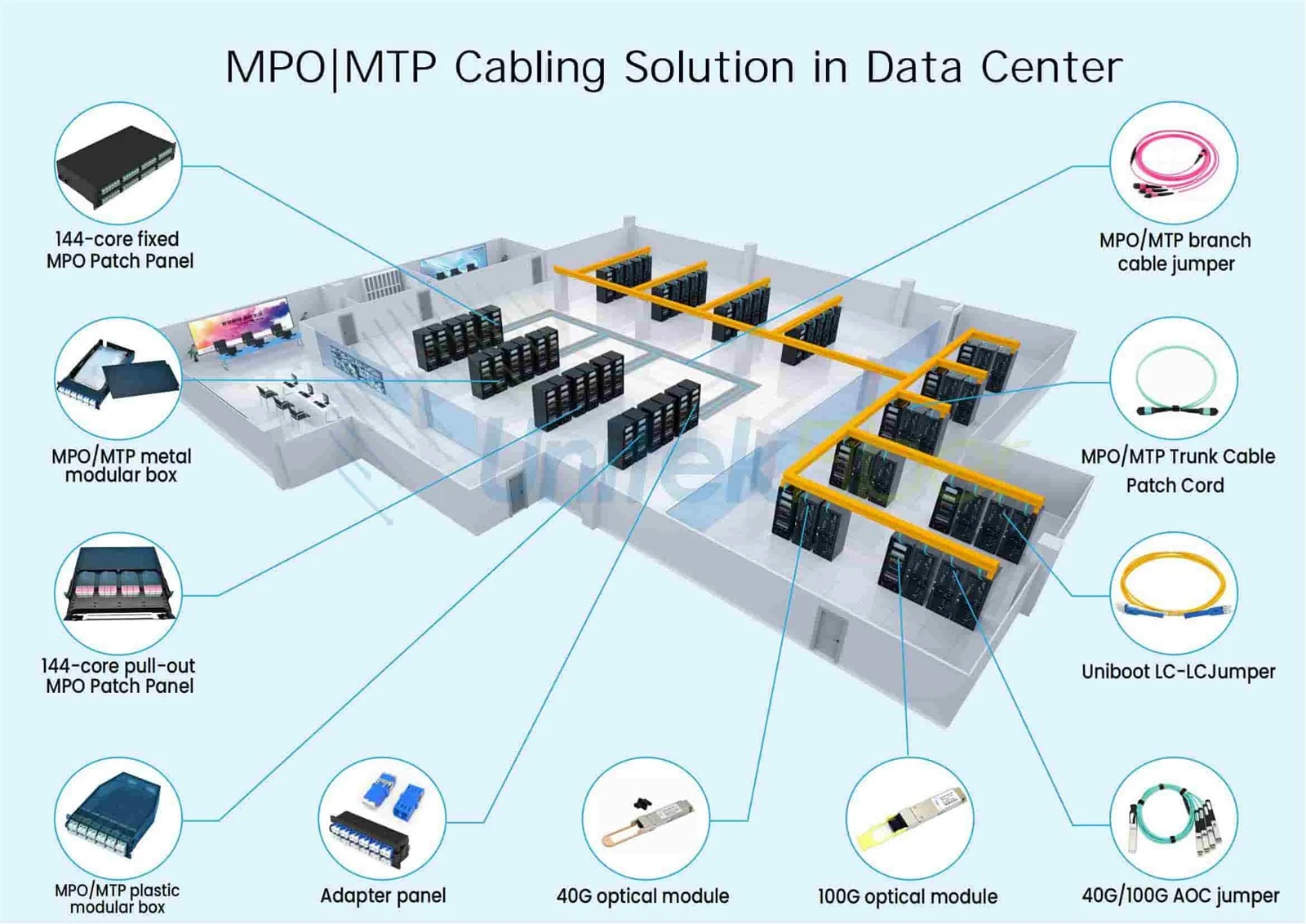

Krátke krížové{0}}záplaty v skrini - zvyčajne do dvoch metrov medzi kazetami, panelmi adaptérov a vysielačmi a prijímačmi - uprednostňujú štandardMTP/MPO multimódové prepojovacie káble. Prostredie je úplne uzavreté, s káblom sa po počiatočnej inštalácii sotva manipuluje a na flexibilite záleží viac ako na odolnosti proti rozdrveniu. Pancierová tuhosť môže skutočne pracovať proti vám v tesných krytoch, kde je polomer ohybu na prvom mieste.

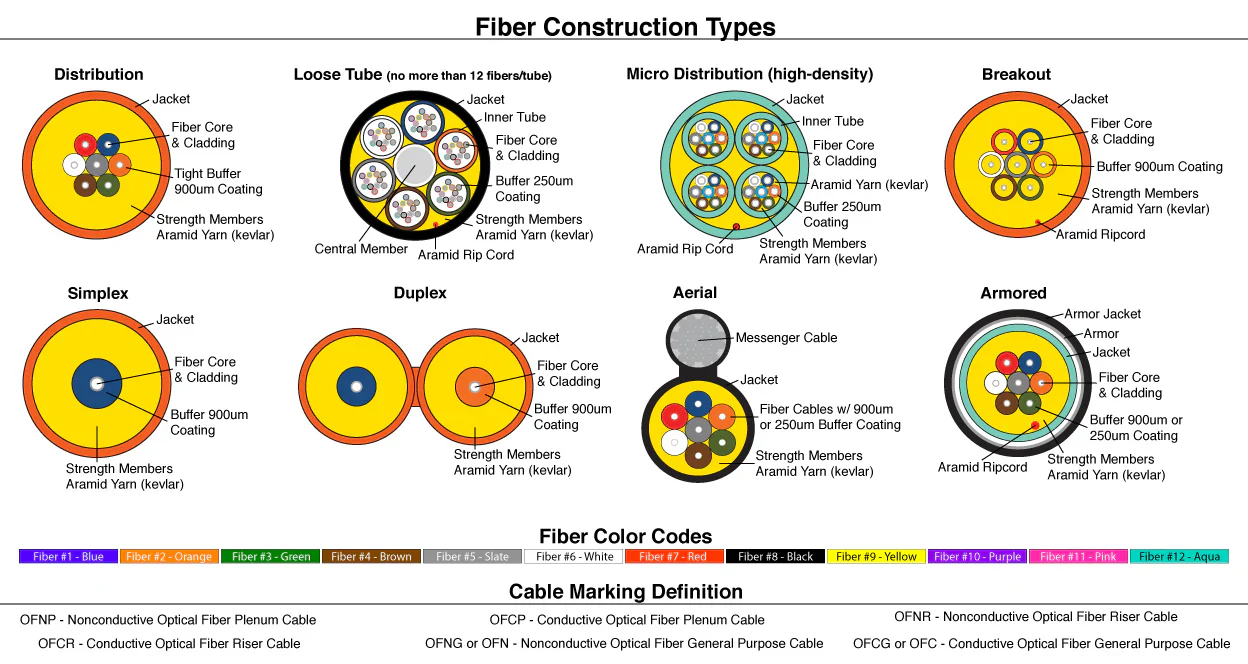

Čo je vlastne vo vnútri každého kábla

Štandardný kmeňový kábel MPO zvyčajne spája 12 až 144 vlákien vo vnútri svojho dvojvrstvového-plášťa. ThePrepojovací kábel MTP/MPO OM3v štandardnej forme má vonkajší priemer približne 3,0 mm. Obidva konce sú z výroby-ukončené presnými-leštenými objímkami MT - 8, 12 alebo 24 vlákien na konektor - a každá zostava sa dodáva s individuálnymi testovacími správami, ktoré ukazujú stratu vloženia na kanál. Konštrukcia je zámerne minimálna: akurát dostatočná ochrana pre kontrolovanú vnútornú cestu, ktorá udržuje nízku hmotnosť a uľahčuje manipuláciu v hustých káblových žľaboch.

Pancierové prepojovacie káble MPO/MTP zavádzajú medzi zväzok vlákien a vonkajší plášť vlnitú oceľovú rúrku alebo vzájomne prepojené hliníkové pancierovanie. Niektoré návrhy navrstvia aramidovú priadzu na oceľový výstužný prvok, čím sa odolnosť proti rozdrveniu zvyšuje na približne desaťnásobok oproti štandardným konštrukciám. Tým sa zväčší vonkajší priemer na 4,0–5,0 mm a zvýši sa hmotnosť. Moderné pancierové konštrukcie však zostávajú prekvapivo flexibilné. Dobre skonštruovaný pancierový kábel MPO môže dosiahnuť minimálny polomer ohybu približne 50 mm, čo je použiteľné vo väčšine prostredí so štruktúrovanou kabelážou. Kľúčovým výrobným rozdielom je to, či medzi pancier a vláknitý pásik - sedí tlmiaca vrstva - bez nej, pevné pancierovanie môže tlačiť na vlákna v bodoch ohybu a spôsobiť mikro-stratu ohybom, ktorá by sa neprejavila pri teste straty pri priamom-kábli.

Stojí vás brnenie signál?

Samotný pancierový plášť priamo nezvyšuje stratu vloženia na rozhraní konektora. Strata pri vložení závisí od geometrie objímky, zarovnania vlákien a kvality koncov{1}}leštenia tváre -, nie od toho, čo je ovinuté okolo tela kábla. Konektor MTP s nízkou stratou na pancierovej zostave stále dosahuje 0,15 – 0,25 dB na pár, ak je správne vyrobený, identický s rovnakým konektorom na štandardnom kufri. Pri vlnových dĺžkach 400G SR4 poskytujú oba typy káblov s ekvivalentnými kvalitami konektorov funkčne identickú stratu - zvyčajne 0,15 – 0,35 dB pre multimódové zostavy OM4.

Čo môže spôsobiť brnenie, je mikro-ohýbanie. Ak je oceľová rúrka nekvalitne vyrobená alebo je kábel vedený s ohybmi tesnejšími, než je špecifikované minimum, pancier sa stlačí proti vláknitej páske a vnikne tlmenie mikro-ohybu. Ide o problém kvality výroby a disciplíny pri inštalácii, nie o prirodzenú vlastnosť pancierovej konštrukcie. Pri hodnotení pancierových káblov MPO si vždy vyžiadajte údaje o teste ohybu-útlmov -, nielen osvedčenie o strate statického vloženia-. Každý dodávateľ, ktorý poskytuje iba priame-čísla strát káblov, môže skrývať problém s mikro{10}ohybom. Pre hlbšie pochopenie toho, ako druhy vlákniny ovplyvňujú stratové rozpočty,Porovnanie multimódových vlákien OM1 až OM5poskytuje užitočný kontext o modálnej šírke pásma a charakteristikách útlmu v rôznych triedach vlákien.

To tiež znamená, že pre každý segment prepojenia, kde je váš rozpočet na optické straty obmedzený -, ako je napríklad dlhý dosah 400G SR4, ktorý sa blíži k 100-metrovému limitu OM4 -, by ste mali vziať do úvahy riziko útlmu ohybu pancierového kábla, ak trasa trasy zahŕňa úzke zákruty. Ak je cesta rovná a priestranná, brnenie vás nebude opticky nič stáť. Ak cesta tlačí kábel cez niekoľko úzkych rohov, inherentná flexibilita štandardného kábla môže v praxi skutočne priniesť nižšiu celkovú stratu spojenia.

Detailná mechanická ochrana

Štandardné hlavné káble MPO zvládajú namáhanie, ktoré sa vyskytuje v prostrediach štruktúrovanej kabeláže: mierne zaťaženie v ťahu počas inštalácie ťahaním, bočný tlak zo zväzkov káblov v spoločných žľaboch a nízke-vibrácie zo systémov budov. Dizajn dvojitého-plášťa, vystužený aramidovou priadzou, spĺňa mechanické požiadavky noriem IEC 60794 a TIA-568 na kabeláž v interiéri. Nie sú to krehké káble -, sú jednoducho skonštruované pre podmienky, s ktorými sa skutočne stretnú v dobre spravovanom zariadení.

Pancierové zostavy riešia iný profil hrozby. Oceľová alebo hliníková vrstva odoláva tlakovým silám, ktoré by trvalo deformovali štandardný plášť. Váľajúce sa stoličky na vyvýšenej-podlahe, ťažké vozíky v sklade, zuby hlodavcov v zariadení s nedokonalou kontrolou škodcov - to nie sú teoretické riziká; sú zdokumentované poruchové režimy, s ktorými sa tímy údržby vlákien pravidelne stretávajú. Niektoré pancierové konštrukcie MPO vydržia viac ako 1 000 N bočnej tlakovej sily, čo je päť až desaťnásobok kapacity štandardných konštrukcií. Rozšírený rozsah teplôt (-40 stupňov až +75 stupňov oproti -20 stupňov až +60 stupňov pre typické vnútorné kufre) ďalej odlišuje tieto dva pre akékoľvek nasadenie mimo klimaticky{12}}riadených priestorov.

Pri posudzovaní, či konkrétny segment potrebuje pancierovanie, spočítajte fyzické rizikové faktory pozdĺž skutočnej dráhy kábla: vystavenie pomliaždeniu alebo nárazu, zdokumentovaná aktivita hlodavcov alebo škodcov, odchýlky teploty alebo vlhkosti nad rámec vnútorných noriem a či sa smerovacie sily ohýbajú tesnejšie ako 50 mm. Dva alebo viac z týchto faktorov na jednom segmente cesty sú silným argumentom pre pancierovú konštrukciu. Ak je cesta úplne uzavretá, je riadená klímou-a bez mechanických rizík, štandardný hlavný kábel poskytuje rovnaký optický výkon pri menšom objeme a nákladoch.

Polarita a kompatibilita

Pancierové aj štandardné zostavy MPO sa riadia rovnakými metódami polarity TIA-568 - Typ A (priamy-cez), Typ B (obrátený) a Typ C (párové preklopenie). Pancierová vrstva neovplyvňuje zarovnanie kolíkov, konfiguráciu pohlavia ani interoperabilitu konektorov. Pancierová pancierová šnúra MPO-12 sa spája so samčím štandardným adaptérovým panelom MPO-12 bez akýchkoľvek problémov s kompatibilitou a môžete voľne kombinovať pancierové a štandardné segmenty v rámci toho istého spojenia, pokiaľ sa počet vlákien, typ polarity a stupeň konektora zhodujú.

Za zmienku stojí jedna praktická úvaha: pancierové káble sú tuhšie, preto v tesných krytoch naplánujte orientáciu konektora opatrne. Párovanie kláves-nahor a{2}}nadol v husto obývanej oblastiMPO/MTP optický adaptérový panelmôže vyžadovať dodatočnú vôľu, keď pancier kábla bráni úzkym ohybom, ktoré štandardné káble ľahko zvládajú. Toto nie je problém s kompatibilitou -, je to detail plánovania správy káblov, ktorý môže ušetriť značnú frustráciu počas inštalácie, ak sa rieši na náčrte výšky stojana predtým, ako sa káble dostanú na miesto.

Pre oddeľovacie aplikácie, kde sa MPO trunk napája do jednotlivých duplexných pripojení,Zväzok káblov MTP/MPO na SC alebo LCposkytujú prechod a rovnaké obrnené{0}}vs{1}}štandardné hodnotenie platí aj pre zlomový segment na základe jeho fyzického prostredia.
