Rozhodnutie za jednu minútu
Pre väčšinu štandardných ODF, ukončovacích boxov a nízko{0}}až{1}}stredne{1}}stredných{2}}jednotlivých-spojov vlákien je250um vs 900um vláknový pigtailrozhodnutie by malo začať s 900 µm. Je jednoduchšia manipulácia okolo konektora a oblasti smerovania. Keď sa obmedzujúcim faktorom stane hustota spojovacej-kazety, hromadné{4}}rozloženie spoja alebo obmedzený priestor smerovania, 250 µm je zvyčajne lepším východiskovým bodom.
Priemer vyrovnávacej pamäte je voľbou mechanickej konštrukcie, nie optickej triedy. 900 µm vláknový pigtail prirodzene nevytvára nižšiu stratu spoja ako 250µm pigtail a 250µm vlákno nie je opticky horšie, pretože je tenšie.
To mení inžiniersku otázku. Namiesto toho, aby ste sa pýtali, ktorý priemer má lepší výkon, spýtajte sa, ktoré vlákno sa hodí pre zásobník, pracovný postup manipulácie, metódu spájania a mechanickú ochranu dostupnú pri inštalácii.

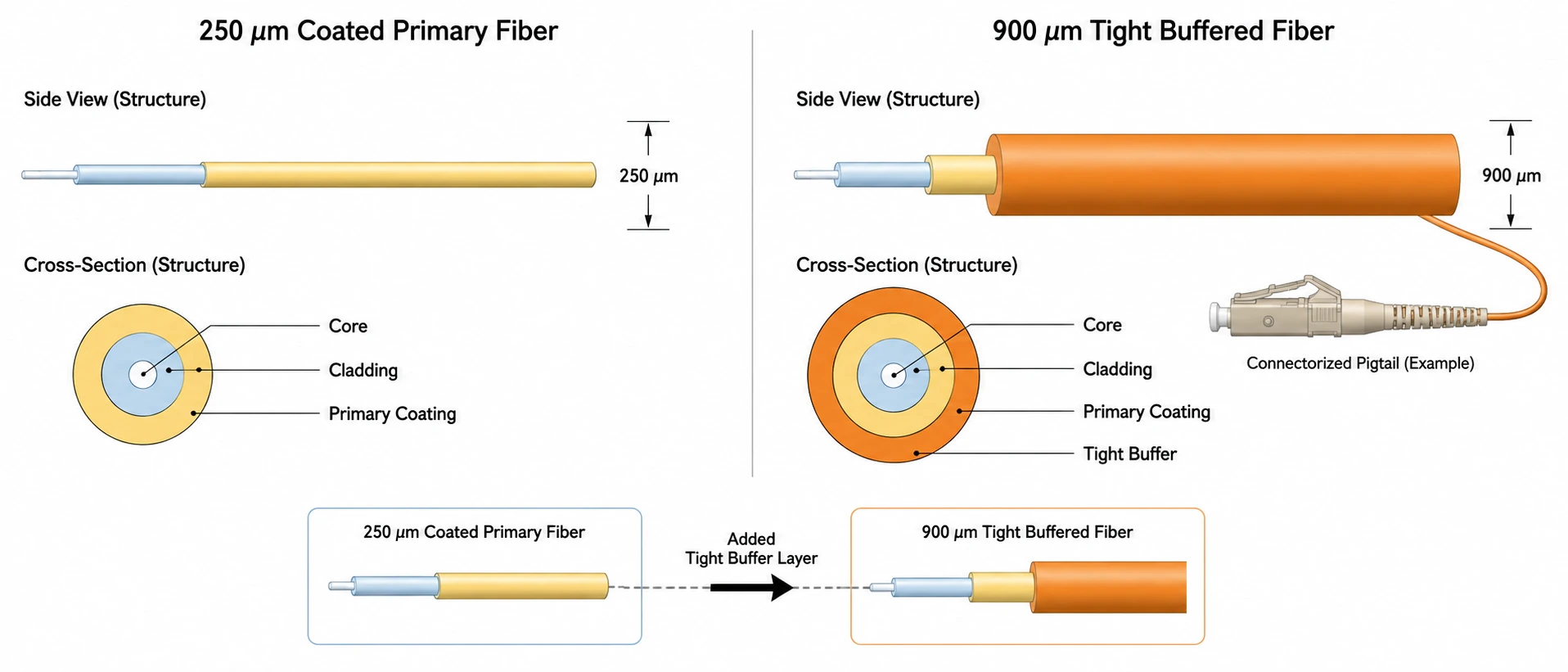

Čo vlastne meria 250 µm a 900 µm
Typické telekomunikačné jedno{0}}režimové vlákno možno zjednodušiť takto:
~9µm jadro → 125µm plášť → ~250µm primárny povlak → voliteľný ~900µm pufor
Rozmer 250 um sa normálne vzťahuje na potiahnuté optické vlákno. 900 µm konštrukcia pridáva ďalšiu ochrannú vrstvu okolo tohto potiahnutého vlákna. Základné optické vlákno môže byť stále rovnakého typu vlákna.
To je dôvod, prečo je častá hľadaná fráza250 um voľná trubica vs 900 um tesný nárazníkpotrebuje kvalifikáciu. 250 µm potiahnuté vlákno sa často nachádza vo vnútri voľných-trubkových káblov, zatiaľ čo 900 µm tesné-vlákno s tlmičom je bežné vo vnútorných koncových zostavách. Samotný priemer však nedefinuje kompletnú konštrukciu kábla.
250 µm vs. 900 µm Pigtailová konštrukcia na prvý pohľad
| Inžiniersky faktor | 250µm vláknitý pigtail | 900µm vláknový pigtail |
|---|---|---|
| Optické sklo | Môže použiť rovnaký typ vlákna SM/MM | Môže použiť rovnaký typ vlákna SM/MM |
| Priemer obkladu | Typicky 125 um | Typicky 125 um |
| Vonkajšia prezentácia | Primárne potiahnuté vlákno | Dodatočný nárazník okolo potiahnutého vlákna |
| Manipulácia | Jemnejšie | Jednoduchšia manipulácia |
| Mechanická ochrana | Viac sa spolieha na zásobník/kryt | Lepšia ochrana počas smerovania a prípravy |
| Hustota podnosu | Vyššie | Nižšia |
| Pracovný postup odizolovania | Menej materiálu na odstránenie | Silne závisí od konštrukcie nárazníka |
| Kazeta s-vysokým počtom vlákien | Často výhodné | Môže spotrebovať zbytočný objem smerovania |
| Pracovný postup hromadného spájania/stužiek | Lepšie zosúladené s mnohými hustými architektúrami | Zvyčajne menej atraktívne |
| Štandardné ukončenie ODF | Použiteľné, ale ochrana musí byť navrhnutá v | Zvyčajne je to praktické východisko |
Hrubý geometrický rozdiel je väčší, ako pôvodne naznačujú priemery. Ak sa dve kruhové konštrukcie porovnávajú iba podľa priemeru, ich prierez{1}}sa zmení na druhú mocninu priemeru:
(900 / 250)² ≈ 12.96
To neznamená, že tácka pojme presne 13-krát toľko 250µm vlákien. Spojovacie manžety, požiadavky na ohyb, voľné slučky, držiaky a kríženie vlákien tiež spotrebúvajú priestor. Výpočet vysvetľuje, prečo nahradenie mnohých 250 µm frézovacích sekcií 900 µm sekciami môže ovplyvniť vysoko-početnú misku oveľa viac, než naznačujú samotné čísla priemerov.
Veľkosť vyrovnávacej pamäte nenastavuje váš optický výkon
Priemer pufra neurčuje vložný úbytok. Počas fúzneho spájania je relevantným optickým rozhraním pripravené sklenené vlákno. Povlak alebo pufor sa odstráni z oblasti spojenia predtým, ako sa štiepené vlákna zarovnajú a spoja.
Asociácia optických vlákien popisuje stratu spoja v jednom -režime{1}} ako zvyčajne0,1 dB alebo menej. Vyššia strata môže poukazovať na problémy, ako je kontaminácia alebo nedokonalý spoj. To zostáva problémom s kvalitou spoja{2}}, nie dôkazom, že 900 µm tlmivý roztok prepúšťa svetlo lepšie ako 250 µm povlak. (Združenie optických vlákien)
Neakceptujte „900 µm pre nižšiu stratu“ ako zmysluplnú špecifikáciu RFQ.
Namiesto toho skontrolujte, či sú spájané optické vlákna kompatibilné. Oveľa viac ako vonkajší priemer vyrovnávacej pamäte záleží na type vlákna a, kde je to relevantné, na charakteristike poľa-. Širší kontext prípravy je pokrytý v našomSprievodca metódami ukončenia optických káblov.

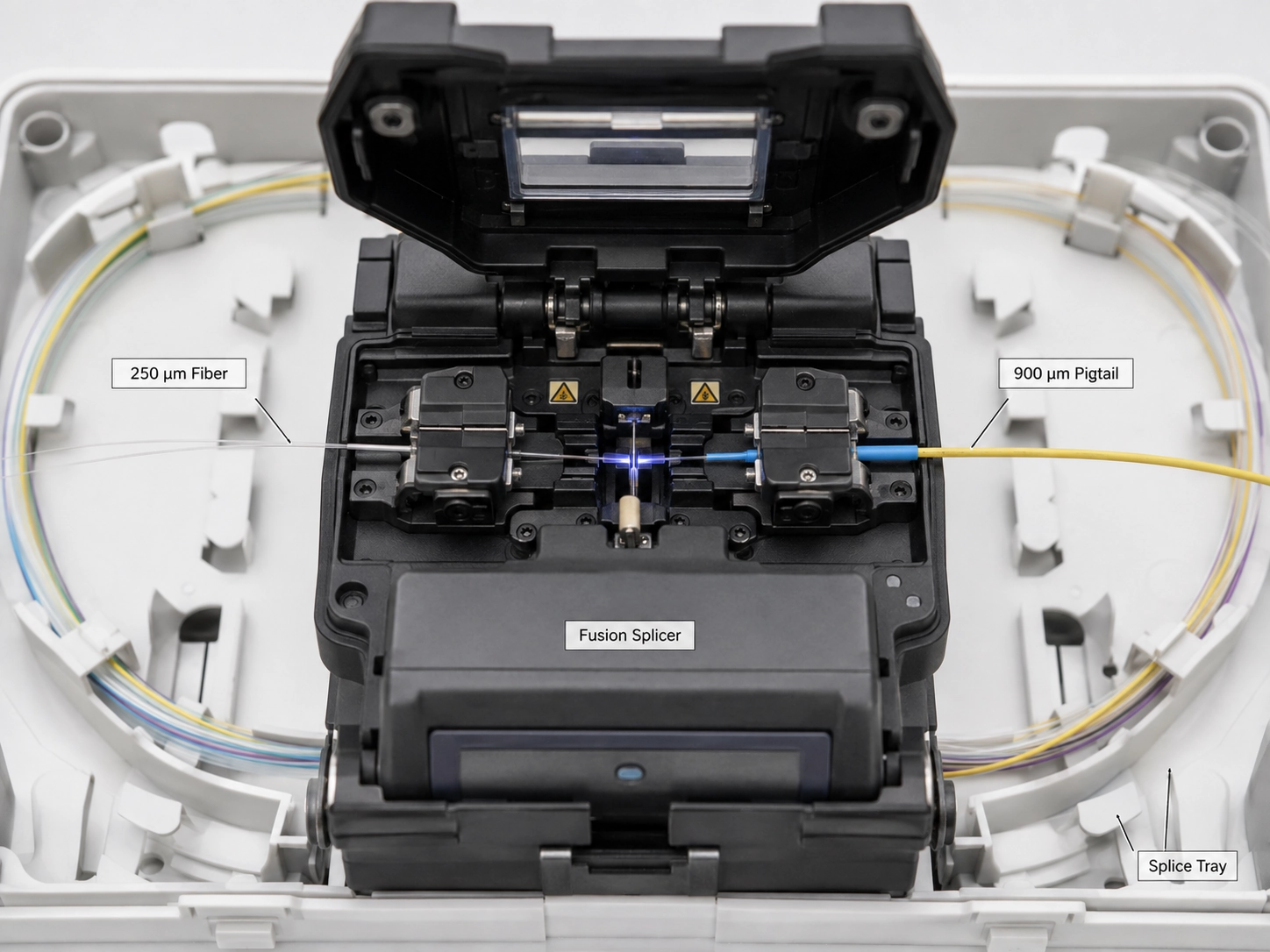

Môžete spojiť 250 µm vlákno na 900 µm pigtail?
áno. A250um vlákno až 900um pigtailprechod je normálna architektúra, keď sú základné optické vlákna kompatibilné.
Zváračka nezvára "250 µm materiál" na "900 µm materiál." Obidve ochranné konštrukcie sú odstránené z oblasti spoja. Sklo sa vyčistí a rozštiepi, pripravené vlákna sa zarovnajú a spoja a hotový spoj je chránený pred uložením do podnosu.
FOA to priamo ilustruje 24-vláknovým vonkajším-káblom závodu, v ktorom sú 250µm vlákna spojené do farebne označených 900µm pigtailov na ukončenie. (Združenie optických vlákien)
Skutočnou podmienkou je optická kompatibilita. Ak majú dve vlákna rôzny režim-pola alebo charakteristiky spätného rozptylu, OTDR môže vykazovať rôzne zjavné straty spojenia v závislosti od smeru testu. Obojsmerné meranie pomáha správne charakterizovať túto situáciu. (Združenie optických vlákien)
Špecifikácia obstarávania by preto nemala odmietnuť architektúru 250 µm- až 900 µm jednoducho preto, že vonkajšie priemery sa líšia.
Keď je 900µm vláknitý pigtail lepšou inžinierskou voľbou
A 900um vláknový pigtail pre fúzne spájanieje praktickým východiskovým bodom v bežnom ODF alebo ukončovacom boxe, keď je k dispozícii priestor na smerovanie a technici spracovávajú vlákna individuálne.
Štandardné ODF a telekomunikačné ukončenie
Pre ukončenie LC v ODF 900 µm pigtail zvyčajne poskytuje užitočnejšiu individuálnu-ochranu vlákna ako 250 µm prezentácia, keď má zásobník dostatočný priestor na vedenie. Toto je praktická aplikáciaLC vláknový pigtail pre ODFšpecifikácie, namiesto toho, aby ste jednoducho zvolili 900 µm, pretože je hrubší.
Existuje dôležitá hranica. 900 µm pufer nie je ekvivalentom 2,0 alebo 3,0 mm oplášteného patch kábla. Ak vlákno opustí chránený podnos a bude opakovane ťahané, viazané, premiestňované alebo vystavené manipulácii so zariadením, vhodne opláštená alebo inak chránená šnúra je bezpečnejšou špecifikáciou.
Nízky-počet políčok ukončenia
Pri skromnom počte vlákien nie je úspora objemu smerovania zvyčajne dominantným obmedzením. Ak zásobník už poskytuje chránenú smerovaciu cestu, 900 µm vo všeobecnosti uľahčuje inštaláciu a neskoršiu identifikáciu.
Toto predvolené nastavenie prestane fungovať, keď dodatočná vyrovnávacia pamäť spôsobí kríženie vlákien, komprimované ukladanie alebo rušenie krytu zásobníka. V tomto bode sa geometria krytu stala riadiacou premennou.
Keď 250µm pigtaily dávajú väčší zmysel
A 250um vláknový pigtailsa stáva silnejšou voľbou, keď je obmedzením hustota smerovania a samotný kryt poskytuje požadovanú mechanickú ochranu.

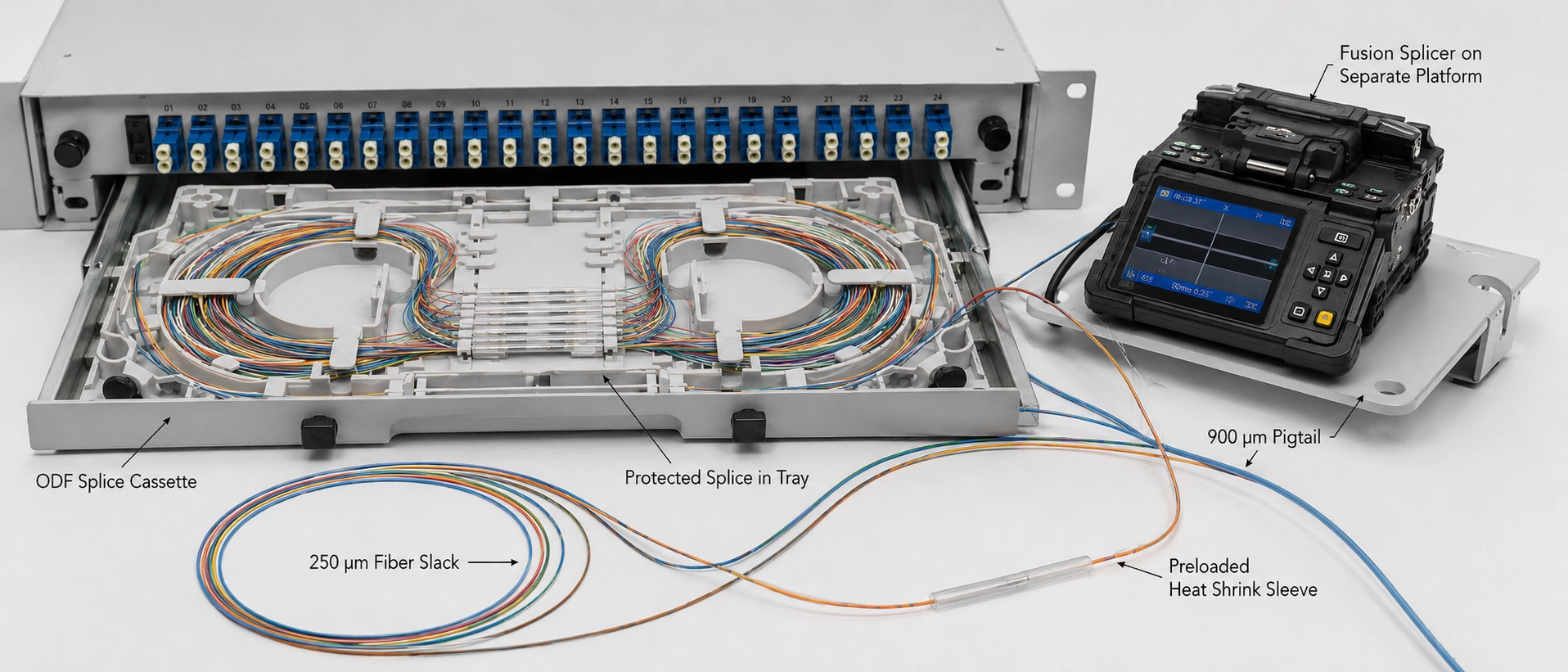

Spojovacie kazety s-vysokou hustotou
V chránenomvláknový pigtail pre spojovaciu kazetudizajn, 250µm vedenie znižuje objem zaberaný jednotlivými vláknami a ponecháva viac miesta okolo držiakov spojov a voľných-zásobníkov.
Tu sa stáva užitočné geometrické porovnanie 12,96×. Nepredpovedá kapacitu kazety. Vysvetľuje, prečo sa rozdiel 650 µm v priemere stáva dôležitým pri opakovaní v mnohých jednotlivých sekciách frézovania.
Podmienkou je mechanická ochrana. Vlákno s hrúbkou 250 µm by malo zostať v riadenej dráhe vedenia vlákna-. Presunutie nechráneného 250 µm vlákna mimo kazety len vymení problém s hustotou za problém s mechanickým -rizikom.
Ribbon and Mass{0}}fusion Architecture
Hromadné{0}}fúzne systémy sú navrhnuté tak, aby v pracovnom toku spoločne pohybovali viacerými vláknami. Jednotlivé 900 µm pufry môžu pracovať proti tejto výhode hustoty.
Naša pozícia je špecifickejšia ako bežné pravidlo „900 µm vnútri, 250 µm vonku“:vyberte prezentáciu používanú architektúrou spoja, nie hranicou budovy.
Najlepšia zostava môže používať obe veľkosti
A 250um vs 900um vláknový pigtailmontáž nepotrebuje rovnaký priemer ochrany od konektora po spoj. Toto je kotva so strednou -presnou zhodou obsahu- článku, ale popisuje aj dôležitú možnosť fyzického dizajnu.
Hybridná kazeta môže viesť 900 µm tlmené vlákno z konektora alebo panelu adaptéra cez oblasť, kde technici manipulujú s jednotlivými pigtailmi, a potom prejsť na definovanom chránenom mieste vo vnútri kazety na 250 µm potiahnuté vlákno pre oblasť spoja a uvoľnenia{2}}. Bočná časť spoja-získava hustotu smerovania bez toho, aby bola bočná časť konektora- nútená vzdať sa ochrany pri manipulácii.
To je užitočné, keď sa požaduje jedna špecifikácia priemeru prikrývky na vyriešenie dvoch rôznych mechanických požiadaviek. Strana ukončenia potrebuje ochranu pri manipulácii, zatiaľ čo strana spoja môže vyžadovať hustotu smerovania.
Pre obstarávanie teda "250 alebo 900 µm?" je niekedy neúplná. Výkres by mal identifikovať, kde každé vlákno začína a končí a či prechod zostáva chránený kazetou.
Problémy s inštaláciou, ktoré sa zvyčajne objavia po obstaraní
Technicky kompatibilná špecifikácia vlákna môže stále vytvárať zbytočnú prácu v teréne, ak sa správanie pri odizolovaní, ochrana spoja a geometria zásobníka kontrolujú až po doručení materiálu.
Odstrániteľnosť je súčasťou špecifikácie
Dve vlákna predávané ako 900 µm sa môžu počas prípravy správať odlišne, pretože nominálny vonkajší priemer vám nehovorí, ako silne je tlmivý roztok naviazaný na spodné potiahnuté vlákno.
Keď sa pevne držaný tlmivý roztok nedá čisto odstrániť počas požadovanej dĺžky prípravy, technici by to nemali kompenzovať tvrdším jediným ťahom. Kratšie odizolovacie segmenty znižujú zaťaženie pôsobiace na obnažené vlákno. Ak je príprava stále nekonzistentná, pred sériovou inštaláciou by sa mal skontrolovať odstraňovací nástroj a konštrukcia nárazníka.
Pre aDodávateľ vláknového pigtailu 900umSamotná RFQ, "900 µm" je preto neúplná. Špecifikujte konštrukciu pufra alebo požiadavku na prípravu a potvrďte, že zamýšľaná metóda stripovania je s nimi kompatibilná.
Chrániče spojov musia pasovať do držiaka podnosu
Zváračka si poradí s pripraveným sklom, ale podnos musí následne zvládnuť chránený spoj. Rozmery chrániča, držiak objímky a dráha vedenia preto tvoria jeden mechanický systém.
Pred objednaním objímok skontrolujte podporované rozmery chrániča držiaka spoja. Chránič, ktorý úplne nezapadne do držiaka, môže tlačiť prechod vlákien smerom k stene vaničky a vytvoriť zbytočný ohyb bezprostredne vedľa chráneného spoja.
Je to užitočnejšie ako predpokladať, že dlhší chránič je automaticky bezpečnejší.
Skontrolujte zásobník so zatvoreným krytom
Usporiadanie smerovania, ktoré sa hodí, keď je kazeta otvorená, nie je nevyhnutne dokončená inštalácia.
Po uložení spojov, chráničov a uvoľnenia skontrolujte, či zatváranie krytu nestláča slučky, nezdvíha vlákna z držiakov alebo nevytvára ostrý prechod vedľa chrániča. Toto je miesto, kde výber vyrovnávacej pamäte prestáva byť porovnávaním katalógu a stáva sa rozhodnutím o návrhu-prílohy.

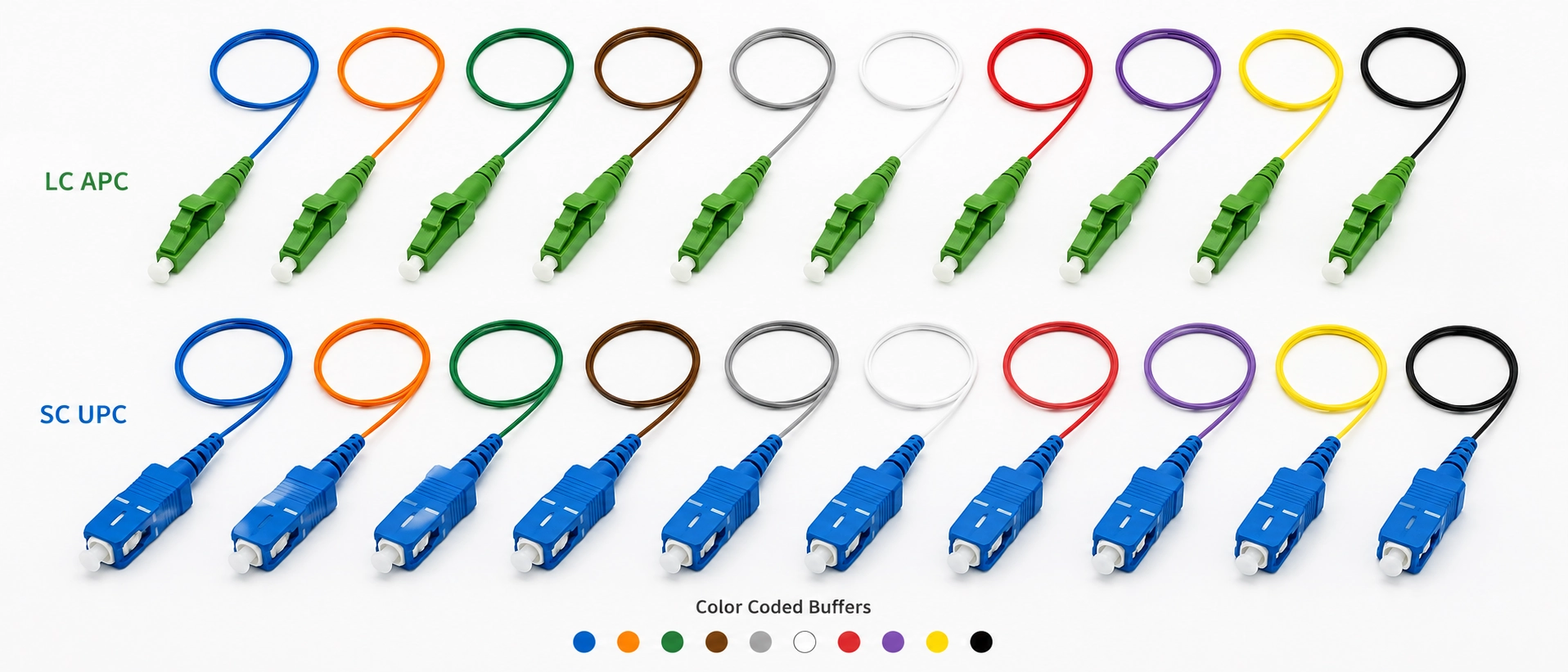

Čo by sme dali na Fiber Pigtail RFQ
Pre azákazková zostava vláknitého pigtailu, špecifikovaním iba "250 µm" alebo "900 µm" zostáva niekoľko premenných nevyriešených. Dve ponuky sa môžu zhodovať s menovitým priemerom, pričom sa líšia typom vlákna, správaním pásika, konštrukciou konektora, identifikáciou a tým, ako zostava skutočne pasuje do zamýšľaného zásobníka.
Výrobná RFQ by mala definovať:
- Typ optického vlákna, napríklad OS2/G.652.D, G.657.A1/A2, OM3 alebo OM4.
- Prezentácia vlákna: 250 µm potiahnuté vlákno, 900 µm pufrované vlákno alebo definovaný prechod medzi nimi.
- Typ konektora, napríklad LC, SC alebo FC.
- Poľský typ, prípadne UPC alebo APC.
- Počet vlákien a identifikácia / poradie farieb. Keď sa identifikácia musí zhodovať s káblovým závodom, definujte konvenciu explicitne. nášsprievodca farebným kódom z optických vlákienpokrýva túto vrstvu.
- Dĺžka pigtailu a požadovaná tolerancia.
- Optické akceptačné kritériá pre hotovú konektorizovanú zostavu.
- Inštalačné prostredie a typ krytu, ako napríklad ODF, spojovacia kazeta, ukončovacia skrinka FTTH alebo vonkajšie{0}}rozhranie na uzavretie závodu.
Tieto polia zabraňujú nejednoznačnosti špecifikácií, ale stále nemôžu dokázať, že zostava bude fyzicky smerovať cez konkrétny kryt.
Pre avláknový pigtail pre telekomunikačnú inštaláciu, pridanie výkresu zásobníka alebo jasnej smerovacej fotografie do RFQ poskytuje dodávateľovi informácie, ktoré textová špecifikácia nemôže poskytnúť: smer výstupu konektora, umiestnenie prechodu medzi vyrovnávacou pamäťou, geometriu držiaka-objímky a dostupnú cestu na uloženie uvoľnenia.
Vyberte si podľa architektúry nasadenia, nie podľa zvyku
| Situácia nasadenia | Štartovacia voľba | Technický dôvod |
|---|---|---|
| 250µm OSP trunk do normálneho ODF | 900µm pigtail | Jednoduchšia individuálna manipulácia; Spájanie 250 µm-až-900 µm je normálne |
| Nízky-počet FTTH boxu s primeranou miestnosťou na smerovanie | Zvyčajne 900 µm | Maximálna hustota je zriedka kontrolným obmedzením |
| Kompaktná-kazeta s vysokou hustotou | Najprv vyhodnoťte 250 µm | Znižuje objem smerovania v chránenom priestore |
| Rozloženie stuhy alebo hmoty- | 250 µm/pásová architektúra | Zachováva výhodu hustoty metódy spájania |
| S vláknom sa opakovane manipuluje mimo chráneného zásobníka | Ani jedno by nemalo byť predvolené | Používajte vhodne opláštené alebo mechanicky chránené šnúry |
Najužitočnejším signálom, že predvolená hodnota 900 µm sa pokazila, nie je ľubovoľná{1}}hranica počtu vlákien. Ide o konflikt smerovania. Ak plánované 900 µm rezy bránia požadovanému uvoľneniu, umiestneniu chráničov alebo medzere krytu vo vnútri podnosu, vyhodnoťte 250 µm architektúru.
Pred vydaním veľkého-počtu250um vs 900um vláknový pigtailšpecifikáciu, porovnajte ju so skutočným výkresom zásobníka. Výstup konektora, poloha držiaka{1}}objímky, prechod medzi vyrovnávacou pamäťou a uložená vôľa musia po zatvorení krytu fungovať súčasne.
Ak si inštalácia skutočne vyžaduje opláštené lano namiesto vedenia vrkôčikov, FB-LINK'skonfigurácie prepojovacích káblov z optických vlákienpokryť príslušný konektor, vlákno a možnosti ochrany.
FAQ
Aký je hlavný rozdiel medzi 250 µm a 900 µm vláknitým pigtailom?
900µm pigtail pridáva ochranný nárazník okolo približne 250µm potiahnutého vlákna, takže praktické rozdiely sú skôr manipulácia, mechanická ochrana, odizolovanie a hustota podnosu než optický výkon.
Môžem fúzne spojiť 250 µm vlákno na 900 µm pigtail?
áno. Ak sú pod nimi ležiace optické vlákna kompatibilné, ochranné vrstvy sa odstránia z oblasti spojenia predtým, ako sa pripravené sklenené vlákna spoja.
Má 900µm pigtail nižšiu vložnú stratu?
Nie. Samotný priemer pufra neznižuje stratu vloženia; optický výkon závisí od kompatibility vlákien, kvality spoja, kvality konektora a zvyšku optickej trasy.
Ktorá veľkosť vyrovnávacej pamäte je lepšia pre-spájaciu kazetu s vysokou hustotou?
250 µm vláknitý pigtail je zvyčajne lepším východiskovým bodom, keď je primárnym obmedzením chránený smerovací priestor, zatiaľ čo 900 µm je praktický, keď je na manipulácii viac a je k dispozícii dostatočný priestor na tácke.
Akú veľkosť vyrovnávacej pamäte by som mal použiť v štandardnom ODF?
900 µm pigtail je zvyčajne praktickou predvolenou hodnotou pre štandardný ODF s primeraným priestorom na smerovanie a individuálnym spájaním.
Pred zmrazením špecifikácie pigtailu
O veľkosti vyrovnávacej pamäte by sa malo rozhodnúť skôr, ako sa pigtail stane pevnou{0}}riadkovou položkou objednávky. V tomto štádiu už môže tácka, držiak návleku, pracovný postup odizolovania a cesta smerovania určiť, ktorá prezentácia je praktická.
Pre skutočné250um vs 900um vláknový pigtailprojektu, dajte FB-LINK konektor a leštenie, špecifikáciu optického vlákna, požadovanú prezentáciu vlákna, počet vlákien, dĺžku pigtailu a nákres zásobníka alebo krytu. Tieto vstupy umožňujú, aby bola navrhovaná konštrukcia posúdená z hľadiska požiadaviek na -stranu spoja a{3}}stranu ukončenia pred zmrazením špecifikácie.
Ak sa vyžaduje dokumentácia k testovaniu pigtailu špecifická pre daný projekt, správanie pri odizolovaní alebo montážne tolerancie, uveďte ich výslovne v RFQ a požiadajte o potvrdenie presnej navrhovanej konštrukcie pigtailu. Nepredpokladajte, že testovacie tvrdenie publikované pre inú zostavu vlákien sa automaticky vzťahuje na kupovaný pigtail.
