Diferenciačná analýza optických rozvádzačov, svorkovníc, rozvodných skríň a ODF rámov
Tieto štyri majú podobné vlastnosti, ktoré sa odrážajú najmä v ich základných funkciách:
1. Fixácia a ochrana
Po spojení optického kábla s koncovým káblom môže mechanicky upevniť vonkajší plášť kábla, nainštalovať ochranu uzemňovacieho drôtu a zoskupiť konce a vlákna na ochranu, aby sa zabezpečilo, že kábel a jadro nebudú poškodené.
2. Alokačná funkcia
Vložte konektor na koncovom kábli do adaptéra, aby ste dosiahli spojenie optickej trasy s optickým konektorom na druhej strane adaptéra. Adaptér a konektor musia spĺňať požiadavky na flexibilné pripojenie a odpojenie a optickú dráhu by malo byť možné voľne nastavovať a testovať.
3. Funkcia zvárania
Môžu spájať optické vlákna v kábli z optických vlákien s koncovým káblom, navíjať a ukladať prebytočné optické vlákna a chrániť fúzny spoj.
4. Funkcia ukladania
Môžu umiestniť rôzne krížovo prepojené optické káble medzi stojanmi, čím zaisťujú, že káble môžu byť uložené usporiadaným a uprataným spôsobom. Vnútro rozvádzača z optických vlákien musí byť navrhnuté s dostatočným priestorom a primeranými metódami, aby sa káble z optických vlákien dali jasne viesť, ľahko nastaviť a spĺňať požiadavky na minimálny polomer ohybu.
Charakteristiky diferenciácie týchto štyroch spočívajú hlavne v ich rôznych aplikačných prostrediach:
1. Rozvodný rám z optických vlákien

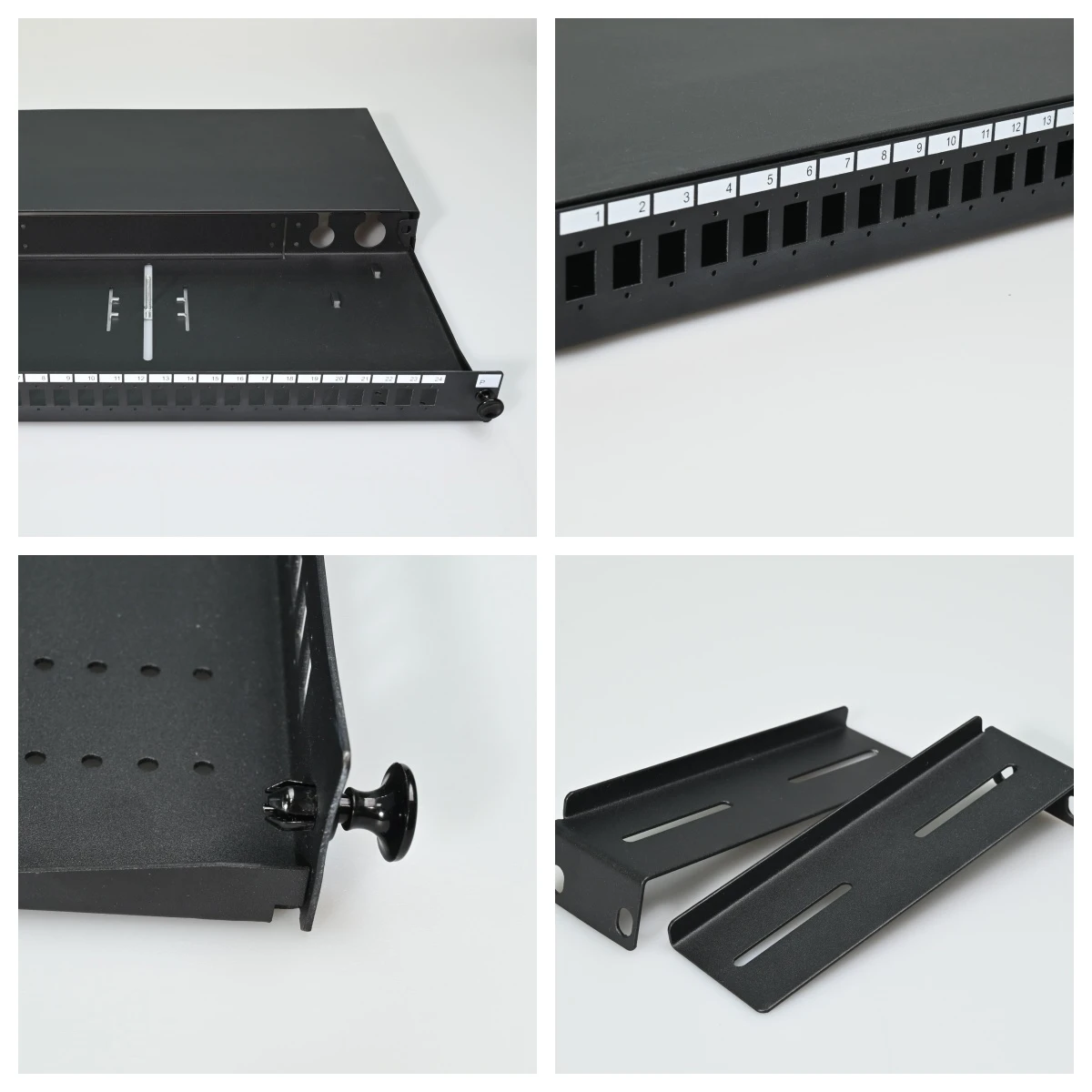

Používa sa hlavne na pripojenie vertikálnych chrbticových a horizontálnych optických káblov, väčšinou ide o 19 palcový rack s výškou 1U. Počet portov v distribučnom ráme z optických vlákien je zvyčajne 24 alebo 48. Poskytujú relatívne univerzálnu funkciu kabeláže, vhodnú pre potreby prístupu z optických vlákien v rôznych scenároch, ako sú dátové centrá a komunikačné základňové stanice.
2.Svorkovnica
Zabezpečuje najmä fúzne spájanie optických vlákien, fúzne spájanie optických vlákien a koncových vlákien a funkciu odovzdávania optických konektorov. Zvyčajne sa používa v situáciách, keď je potrebné optický kábel rozdeliť na jednotlivé vlákna, ako je napríklad prístupový bod vlákna na strane užívateľa v projektoch FTTH. Často sa umiestňuje na koniec vodorovného optického kábla ako najbližší zásuvný bod- ku koncovému zariadeniu, s maximálne 8 alebo 12 portami pre jednoduchú inštaláciu na stenu alebo stôl
3.Vláknová rozvodná skriňa
Vnútorne vybavený káblovými koncovkami z optických vlákien, tavnými ochrannými jednotkami a adaptérmi z optických vlákien sa používa na pripojenie chrbticových a distribučných káblov vonku, na chodbách alebo v interiéri. Počet portov je zvyčajne 24 alebo 48, ktoré sa bežne vyskytujú v sieťach FTTH a sú bežným malým boxom na chodbách. Vzhľadom na potrebu jednoduchej inštalácie, prevádzky a údržby je možné optické boxy prispôsobiť čo do veľkosti a funkčnosti podľa rôznych aplikačných scenárov a sieťových požiadaviek.
4.Rozvodný rám ODF
Stojany ODF zvyčajne obsahujú pripájacie moduly z optických vlákien, distribučné jednotky, konektory a riadiace sloty, ktoré sa používajú na distribúciu, pripojenie a správu optických káblov. Rozvodný rám ODF je navrhnutý špeciálne pre komunikačné miestnosti s optickými vláknami, so širokou škálou portov (12-1440 jadier), vhodnými pre rozsiahle scenáre kabeláže z optických vlákien, ako sú dátové centrá, komunikačné základňové stanice a integrované káblové systémy.
vo všeobecnostioptické rozvodné rámy sa používajú hlavne na pripojenie a správu optických káblov, ktoré poskytujú relatívne univerzálne funkcie kabeláže; Terminálové boxy sú viac zamerané na delenie optických káblov a spájanie optických vlákien, vhodné pre špecifické prístupové body; Fiber distribučné boxy sa používajú hlavne na vetvenie, distribúciu a správu distribučných optických káblov, ktoré sa bežne vyskytujú v sieťach FTTH; Distribučné rámce ODF sú viac zamerané na distribúciu, pripojenie a kríženie optických signálov s vysokou{0}}hustotou pripojení a možnosťami správy jemných vlákien.
Sú to v podstate zátvorky pre spojky, ktoré sa priamo nezúčastňujú procesu prenosu údajov, ale poskytujú potrebnú podporu pre rôzne miesta podľa špecifických aplikačných scenárov a požiadaviek na konfiguráciu portov. Ako kľúčový komponent komunikačnej infraštruktúry z optických vlákien zohrávajú nezastupiteľnú úlohu pri zabezpečovaní stability siete, zlepšovaní efektívnosti prenosu a uspokojovaní potrieb rôznych aplikácií.
