Fast Connector vs Fusion Splicing: Ktorý z nich má zmysel pre FTTH?

Pri nasadzovaní FTTH závisí výber medzi rýchlym konektorom z optických vlákien a fúznym spájaním na tom, kde v sieti končíte, koľko kvapiek musí vaša posádka aktivovať za deň a či bude tento spoj sedieť vo vnútri alebo sa bude nasledujúcich pätnásť rokov piecť v vzdušnom uzávere. Rýchle konektory dostanú technika dovnútra a von z priestorov predplatiteľa za menej ako minútu na jedno ukončenie. Fúzne spájanie vytvára trvalé spojenie medzi sklom-k-sklu, ktoré nič iné ako rypadlo nenaruší. Väčšina operátorov nakoniec používa oboje -, ale vedieť presne, kde nakresliť túto čiaru, je to, čo oddeľuje čisté a ziskové zavádzanie od takého, ktoré generuje rolovanie nákladných vozidiel celé roky.

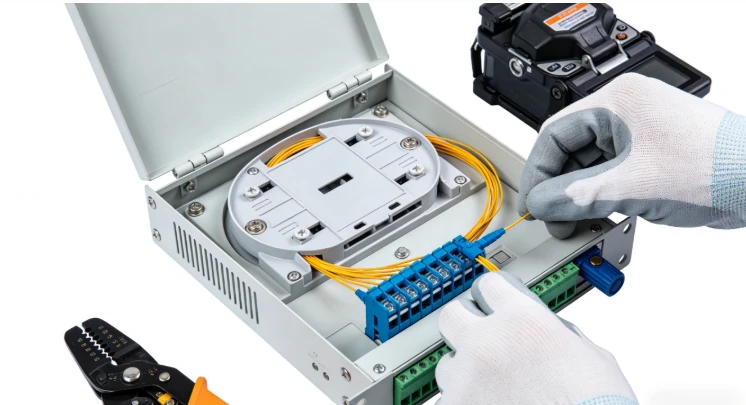

Čo je rýchly konektor v FTTH?

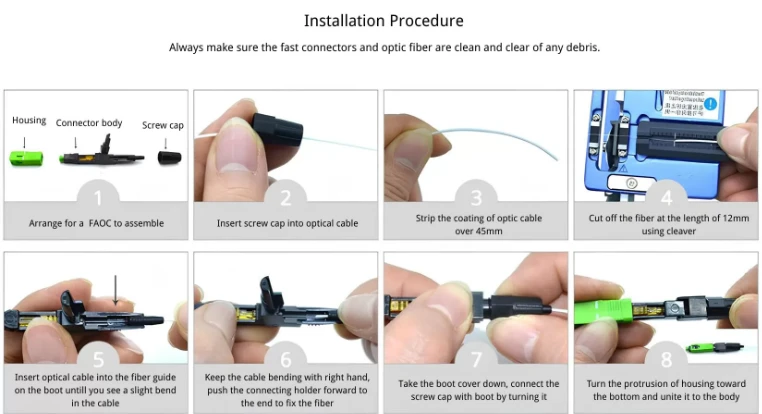

Rýchly konektor -, tiež nazývaný -inštalovateľný konektor alebo mechanický spojovací konektor -, je vopred -vyleštené ukončovacie zariadenie s krátkym vláknovým nástavcom a keramickým krúžkom, ktorý je už usadený vo vnútri krytu. Technik odizoluje a odštiepi prichádzajúci kábel, zasunie holé vlákno do mechanizmu na zarovnanie V-drážky a uzamkne ho proti továrenskému čapu. Gél zodpovedajúci indexu- premosťuje mikroskopickú vzduchovú medzeru medzi dvoma koncami vlákien, čím udržuje Fresnelov odraz a stratu vloženia v rámci špecifikácií.

Celý proces trvá približne 30 až 60 sekúnd, keď technik zníži rytmus. Žiadna elektrina, žiadna spojka, žiadna teplom zmršťovacia pec. Arýchly konektor z optických vlákien SCs UPC Polish typicky meria okolo 0,2 dB vložný útlm a spätný útlm nad 50 dB. Variant APC posúva stratu spätného toku nad 60 dB - a na tomto rozdiele záleží viac, než pripúšťa väčšina technických údajov, pretože architektúry PON sú citlivé na spätný-odraz v prijímači OLT. Podľa našich skúseností s dodávaním konektorov do projektov GPON a XGS-PON je SC/APC to, po čom inštalátori štandardne siahajú na strane predplatiteľa. UPC sa zobrazuje väčšinou v bodoch-do{10}}ethernetových kapacít alebo starších inštaláciách, kde bola existujúca infraštruktúra postavená na adaptéroch UPC.

Pre posádky, ktoré sa starajú o veľké{0}}objemové{1}}aktivácie poslednej míle, - obytné bloky, budovy kampusov, vidiecke FTTH, kde samotná preprava nákladného vozidla stojí viac ako konektor, - rýchle konektory presúvajú prekážku od vybavenia k čistej priepustnosti pracovnej sily.

Ako funguje fúzne spájanie a prečo stále vlastní chrbticu

Fúzne spájanie trvalo spája dva holé konce vlákien ich roztavením dohromady v elektrickom oblúku. Presná sekačka vytvára plochú koncovú plochu a vyrovnávacie motory zváračky privedú dve jadrá do sub-mikrónovej registrácie skôr, ako sa oblúk zapáli. Výsledkom je súvislá sklenená dráha s vložným útlmom bežne pod 0,05 dB a spätným útlmom presahujúcim 60 dB.

Táto úroveň výkonu nie je blízka tomu, čo môže dôsledne poskytnúť akákoľvek mechanická metóda. V hlavných vedeniach, napájacích kábloch a segmentoch backhaul, kde sa každá desatina decibelu spája v desiatkach spojovacích bodov, je fúzne spájanie jedinou serióznou možnosťou. Samotný spoj je fyzicky pevný -, keď je chránený teplom-zmršťovacou manžetou vo vnútri utesneného uzáveru, tavný spoj zvláda vlhkosť, tepelné cykly a vibrácie bez poškodenia.

Réžia je však skutočná. Základná-zváračka na zarovnanie, vysoko presný{2}}sekáčik a prípravná súprava stoja spolu od niekoľkých tisíc do viac ako desaťtisíc dolárov. Každý spoj trvá dve až štyri minúty vrátane prípravy a ochrany a zváračka potrebuje nabitú batériu alebo napájanie striedavým prúdom. Na prácu na - tiež potrebujete čistý a stabilný povrch, ktorý nie je vždy dostupný na tyči alebo v stiesnenom otvore na ruku.

Optický výkon: Kde na medzere záleží a kde nie

Väčšina porovnávacích článkov zoraďuje čísla vložných strát vedľa seba a tam sa zastaví. Realita je viac vrstvená.

Fúzne spájanie trvalo dosahuje menej ako 0,05 dB na spoj; dobre{1}}udržiavané zariadenie často dosahuje 0,02 dB v singlemode. Rýchle konektory sú za normálnych poľných podmienok medzi 0,2 a 0,3 dB. Pri poklese jedného odberateľa s jedným alebo dvoma koncovými bodmi tento rozdiel - približne 0,15 až 0,25 dB - takmer nikdy neohrozuje dodržiavanie rozpočtu na prepojenie. GPON Trieda B+ umožňuje až 28 dB celkovej straty cesty medzi OLT a ONT. Bytový kábel zvyčajne predstavuje malý zlomok tohto rozpočtu, takže príspevok konektora je v rámci rozpätia.

Strata návratnosti je tam, kde na výbere typu konektora záleží viac ako na metóde ukončenia.SC APC rýchle konektorydosiahnuť spätnú stratu nad 60 dB, čo je dostatočné pre GPON a XGS-PON. Varianty UPC majú okolo 50 dB - v poriadku len pre dátový-ethernet, ale potenciálny problém, ak je na tom istom vlákne analógové prekrytie CATV (RF over Glass). Toto je jedna z najčastejších chýb pri získavaní zdrojov, s ktorými sa stretávame: inštalačný technik chytí konektory UPC, pretože sú lacnejšie v balení, a potom počas akceptačného testovania v sieti, ktorá prenáša video, narazí na zlyhania pri vrátení{7}}straty. Ak vaša sieť používa akúkoľvek formu PON, predvolene nastavte APC a vyhnite sa spätnému volaniu.

Väčšie oddelenie výkonu sa prejaví časom, nie v prvý deň. Zváraný spoj je sklo spojené so sklom - bez gélu, bez svorky, bez pohyblivých častí. Rýchly konektor závisí od gélu zodpovedajúceho indexu-, ktorý sa môže pomaly degradovať rokmi tepelných cyklov, a od mechanizmu V-drážky, ktorý sa môže posúvať pri opakovaných vibráciách. Vo vnútri domu predplatiteľa alebo v uzavretej optickej koncovke je táto degradácia minimálna. V odkrytom vzdušnom uzávere alebo v nevyhrievanej pouličnej skrini má tavné spájanie merateľný náskok spoľahlivosti v porovnaní s päť{7}}až{8}}desať-ročným servisným obdobím.

Cena: Štyri vrstvy, nie jedno číslo

Porovnanie jednotkovej ceny rýchleho konektora s nákladmi na spotrebný materiál fúzneho spoja vynecháva väčšinu obrazu. Skutočné porovnanie prebieha v štyroch vrstvách: kapitálové vybavenie, spotrebný materiál, pracovný čas a-dlhodobá údržba.

Rýchle konektory potrebujú takmer nulový kapitál. Sekáčik, striptér, alkoholové utierky a krabica s konektormi - celá súprava sa zmestí do vrecka na opasok. Každý konektor stojí na jednotku viac ako teplom-zmršťovacia spojovacia objímka, ale pracovný čas na ukončenie je výrazne kratší. Vo veľkých-objemových obytných budovách FTTH, kde technik aktivuje 15 až 25 kvapiek za deň, úspora práce prevýši vyššie náklady na spotrebný materiál. Videli sme, že projektoví manažéri skrátili čas aktivácie o 30 až 40 percent jednoduchým prepnutím ukončenia odberu predplatiteľa z pripojenia pigtail fusion na rýchly konektor - nie preto, že by bol konektor v absolútnom vyjadrení lepší, ale preto, že od poslednej míle odstraňuje nastavenie spojovača, správu zásobníkov a závislosť od napájania.

Fúzne spájanie prevracia ekonomiku. Počiatočné náklady na vybavenie sú značné, ale náklady na-spotrebný spotrebný materiál sú zanedbateľné. Pre operátorov spájajúcich stovky vlákien v centrále, distribučnom uzle alebo v uzávierke spoja klesnú náklady na spojenie výrazne pod oblasť rýchlych-konektorov. Každý kĺb tiež vyžaduje nulové sledovanie-- žiadne opätovné{7}}ukončenie, žiadnu výmenu gélu, žiadne čistenie.

Počas desaťročného{0}}životného cyklu siete vyhráva fúzne spojenie zvyčajne v chrbticových a distribučných segmentoch na celkových nákladoch na vlastníctvo. Rýchle konektory zvyčajne vyhrávajú v segmentoch prístupu a poklesu. Operátori, ktorí prevádzkujú najužšie projekty, používajú obe - a uvažujú o tom, ktorá metóda sa kam dostane.

Priradenie metódy k sieťovému segmentu

Tu sa generické rady rozpadávajú. Prvá aproximácia je pravdivá: „Použite rýchle konektory pre dropy a fúziu pre chrbticu“, ale skutočné rozhodnutia sa dejú na hraniciach.

Rýchle konektory sú jasnou voľbou pre vnútorné účastnícke koncovky. Technik odizoluje prepojovací kábel, ukončí ho, zapojí do ONT alebo nástennej zásuvky, potvrdí svetlo pomocou VFL a presunie sa k ďalšej jednotke. Žiadna spojka na rozbaľovanie, žiadna spojovacia podložka na vedenie, nie je potrebné žiadne napájanie. V zostavách MDU, kde sa pri jednej návšteve spustia desiatky jednotiek, sa rýchlosť na jednotku- spája do vážnej kompresie časovej osi projektu. Zvyčajne odporúčame rýchle konektory pre akýkoľvek koncový bod, ktorý je vo vnútri, je chránený pred poveternostnými vplyvmi a kde sa úroveň zručností inštalátora môže líšiť -, čo, úprimne povedané, popisuje väčšinu práce na strane predplatiteľov-.

Fúzne spájanie patrí do agregačných bodov. Spojte uzávery tam, kde sa pretrhnú napájacie káble do rozvodov, skrine kdepigtaily z optických vlákienpripojte výstupy rozdeľovača k patch panelom, akémukoľvek vonkajšiemu spoju, od ktorého sa očakáva, že vydrží roky bez údržby. Vyššie-náklady na prácu na spoj sú odôvodnené trvalým výkonom odolným voči poveternostným vplyvom.

Sivá zóna je distribučný-k-prechodu - v bode, kde kábel opúšťa pouličnú skrinku alebo vstupný terminál budovy a vedie k účastníkovi. Ak je tento koncový bod utesnený vo vnútri správneho krytu a kábel je vopred narezaný na-dĺžku, funguje rýchly konektor. Ak ide o anténny kohútik, odkrytý podstavec alebo miesto so známymi teplotnými extrémami, tavné spájanie je bezpečnejšou stávkou. Zákazníci na Strednom východe a v Sub-saharskej Afrike hlásili rýchlejšie-než-degradáciu gélu v rýchlych konektoroch vystavených trvalo vysokým okolitým teplotám -, čo nie je katastrofické zlyhanie, ale dostatočná strata na spustenie údržby. V týchto prostrediach sa znižuje celkový počet spojovvopred{0}}prepojené zostavyje často múdrejší ako debata o konektore verzus spoj v každom jednotlivom koncovom bode.

Núdzová obnova je ďalším scenárom, v ktorom si rýchle konektory zarobia. Keď sa kábel prereže a servis sa musí vrátiť do niekoľkých hodín, technik môže okamžite obnoviť konektivitu pomocou rýchlych konektorov a potom naplánovať trvalé fúzne spojenie na ďalšie obdobie údržby. Tento postupný prístup - rýchly konektor teraz, fúzne spojenie neskôr - je štandardnou praxou medzi poskytovateľmi služieb, ktorí sledujú strednú dobu opravy.

Faktor zručnosti, ktorý hárky so špecifikáciami nezobrazujú

Rýchla inštalácia konektora vyžaduje základnú manipuláciu s vláknom - prúžok, čistý, orezaný na dĺžku a uzamknutý do tela konektora. Väčšina technikov dosahuje prijateľné výsledky po niekoľkých hodinách-školenia. Najbežnejším spôsobom poruchy je zlé štiepenie alebo kontaminácia na čelnej strane vlákna, ktoré sa okamžite prejavia pri kontrole VFL. Keď zakončenie rýchleho konektora zlyhá, oprava je jednoduchá: vytiahnite vlákno, znova-odrežte, znova{6}}vložte.

Fúzne spájanie si žiada viac. Technik musí pripraviť vlákno s užšími toleranciami, obsluhovať a udržiavať zváračku (vrátane výmeny elektród a kalibrácie), spravovať spojovacie podnosy vo vnútri krytov bez narušenia polomeru ohybu a čítať odhad straty zváračky, aby zachytil zlé spoje pred uzavretím. Školenie trvá niekoľko dní; skutočná odbornosť sa buduje počas týždňov práce v teréne. Na trhoch, kde sú trénované spojky vzácne -, čo zahŕňa časti Latinskej Ameriky, Sub{4}}Saharskej Afriky a juhovýchodnej Ázie -, môže prekážka kvalifikovanej práce- obmedziť rýchlosť nasadenia viac ako dostupnosť vybavenia.

Toto je skutočný faktor pri plánovaní projektu, nie poznámka pod čiarou. Ak vaša časová os nasadenia závisí od aktivácie 500 predplatiteľov za mesiac a máte medzi zamestnancami iba dvoch vyškolených spájačov, presadzovanie každého ukončenia fúziou je problémom s plánovaním. Rýchle konektory na strane predplatiteľa vám umožňujú nasadiť väčšiu, menej špecializovanú posádku na poslednú míľu, zatiaľ čo vaši zvárači sa sústredia na prácu, ktorá si v skutočnosti vyžaduje ich zručnosť - uzáverov, skríň a spojov chrbtice.

Odolnosť: Pohodlie v interiéri vs. vonkajší trest

Fúzny spoj chránený vo vnútri utesneného uzáveru je v podstate imúnny voči degradácii prostredia. Sklenená väzba nekoroduje, neabsorbuje vlhkosť ani sa opticky neunáša. Údaje z terénu od veľkých telekomunikačných spoločností konzistentne uvádzajú mieru zlyhania fúzneho spoja pod 0,1 % v priebehu desiatich-ročných období.

Rýchle konektory dobre držia v interiéri aj v chránených vonkajších krytoch. Vo vnútri priestorov predplatiteľa, utesnenej nástennej zásuvky alebo správne utesnenej svorkovnice je konektor vystavený minimálnemu namáhaniu a môže vydržať celú životnosť siete. Riziko sa prejavuje v exponovaných vonkajších polohách - anténnych uzáverov, nevyhrievaných podstavcov, káblových-krytov s kohútikmi -, kde indexové-zhodné gélové plochy zamrznú-cyklické rozmrazovanie a V-drážková svorka môže zaznamenať vibrácie poháňané vetrom{8}}. Vylepšené gélové formulácie a hermeticky uzavreté kryty túto medzeru v posledných rokoch zúžili, ale všeobecné pravidlo stále platí: ak je koncový bod vonku a nie je spoľahlivo utesnený, spojte ho fúziou.

Fast Connector vs. Fusion Splicing: Porovnanie špecifikácií

Operátori, ktorí budujú alebo rozširujú infraštruktúru FTTH, nerozhodujú o tom, ktorú metódu si vybrať -, ide o to, kam v sieti každá metóda patrí. Správne nastavenie tejto hranice udrží pevný optický výkon, náklady na inštaláciu pod kontrolou a starosti s údržbou na minimum. Či už získavatekonektory z optických vlákienpre rozsiahle{0}}zavádzanie alebo výbervrkôčiky pre ukončenia spojovacieho zásobníkav rozvodnej skrini je správny komponent na každej vrstve to, čo oddeľuje sieť, ktorá prejde akceptačným testovaním, od siete, ktorá zostáva spoľahlivá v desiatom roku.
