V anFBT splitter vs PLC splitterani jedna technológia nie je automaticky lepšia pre každú optickú sieť. FBT je zvyčajne prvou možnosťou na vyhodnotenie, keď projekt potrebuje nízky počet portov, definované okno vlnovej dĺžky alebo nerovnaké rozdelenie, napríklad 10/90. PLC je vo všeobecnosti silnejšou voľbou pre rovnaké,-rozdelenie s vysokou hustotou, pokrytie širokými vlnovými dĺžkami a konzistentný výstupný výkon v sieťach FTTH a PON.
Rozhodnutie by nemalo byť založené len na názve technológie alebo jednotkovej cene. Počet portov, vzor rozdelenia, maximálna vložená strata, jednotnosť, prevádzkové vlnové dĺžky, typ balenia, strata konektora a kompletný optický rozpočet ovplyvňujú to, či je rozbočovač vhodný.
Čitatelia, ktorí potrebujú širší úvod, si to môžu najskôr preštudovaťsprievodca typmi optických rozdeľovačov a princípmi fungovania. Nasledujúce časti sa zameriavajú konkrétne na to, ako sa líšia návrhy FBT a PLC a ako tieto rozdiely premeniť na obhájiteľný výber.
FBT alebo PLC: Sprievodca rýchlym výberom
| Požiadavka projektu | Technológia, ktorú treba najskôr ohodnotiť | Dôvod |
|---|---|---|
| Nerovnomerné rozdelenie, napríklad 5/95, 10/90 alebo 20/80 | FBT | FBT spojky sú bežne navrhnuté pre asymetrickú distribúciu optického výkonu. |
| Jednoduché rozdelenie 1×2 na definovanej vlnovej dĺžke | FBT alebo PLC | Oboje môže fungovať; porovnajte garantovanú stratu, šírku pásma, balík a celkové náklady na inštaláciu. |
| Rovnaké rozloženie 1×8, 1×16, 1×32 alebo 1×64 | PLC | Technológia PLC je vhodná na kompaktné,{0}}vysoké a rovnomerné delenie. |
| FTTH sieť podporujúca niekoľko plánov vlnových dĺžok PON | PLC | Širokopásmové produkty PLC sú bežne špecifikované v širokom prevádzkovom rozsahu jedného-režimu. |
| Monitorovací kohútik, ktorý musí zachovať najviac energie na priechodnej ceste | FBT | Asymetrický väzbový pomer môže vyhradiť len malé percento na monitorovanie. |
| Vonkajšia skrinka alebo uzáver | Kvalifikovaná hotová montáž | Exteriérová vhodnosť závisí od balenia, tesnenia, ochrany pigtailu a kvalifikácie, nie od samotnej technológie PLC alebo FBT. |
| Najnižšia počiatočná cena komponentov | Porovnanie-konkrétneho projektu | Konektorizácia, spájanie v teréne, priestor krytu, požiadavky na test a práca na výmenu môžu prevážiť cenu samotného komponentu. |
Čo robí optický splitter?
Optický rozbočovač je pasívny komponent, ktorý rozdeľuje vstupný optický výkon medzi dve alebo viac výstupných vlákien. Nezosilňuje, neregeneruje ani elektronicky neprepína signál. Každý výstup teda dostáva menej optického výkonu ako vstup, aj keď samotné zariadenie nemá žiadnu výrobnú stratu.
Optické rozdeľovače sa používajú v FTTH, GPON, XGS-PON, optických distribučných sieťach, monitorovacích linkách a iných bodových-viacbodových{2}}systémoch. Konfigurácie môžu byť zapísané ako 1×2, 1×8 alebo 2×16, kde prvé číslo identifikuje počet vstupov a druhé počet výstupov.
Podmienkyspojkaarozdeľovačniekedy sa prekrývajú. Prepojovací člen môže kombinovať alebo deliť optický výkon, zatiaľ čo rozdeľovač sa bežne používa, keď je primárnym účelom distribúcia na niekoľko výstupov. Podrobnejšie vysvetlenie parametrov zdieľaných týmito zariadeniami nájdete v tejto príručkešpecifikácie spojky a rozbočovača z optických vlákien.

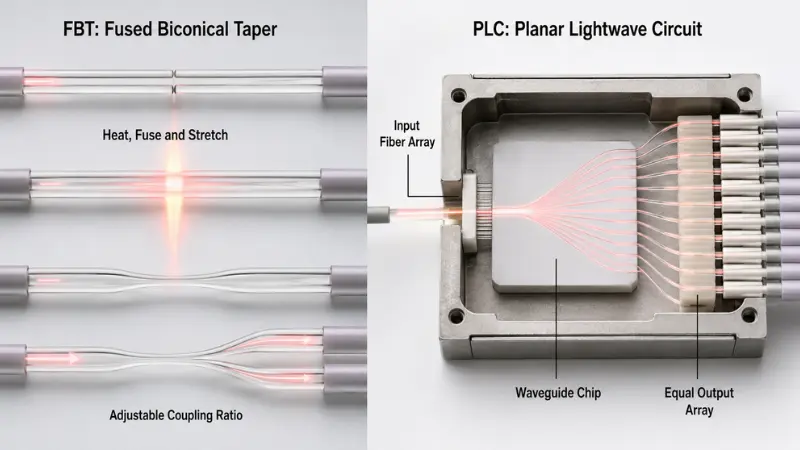

Ako fungujú rozbočovače FBT a PLC?
Technológia FBT Splitter
FBT znamenáFused Biconical Taper. Počas výroby sú dve alebo viac optických vlákien zarovnané, zahrievané, tavené a napínané, aby sa vytvorila zúžená spojovacia oblasť. Výrobný proces riadi prenos optickej sily medzi vláknami.
Pretože spojku je možné nastaviť, zariadenia FBT sú obzvlášť užitočné pre nerovnaké pomery. Komerčné produkty môžu byť navrhnuté pre 50/50, 40/60, 20/80, 10/90 alebo iné špecifikované rozvody. Napríklad AFL publikuje tavené širokopásmové spojky s dostupnými väzbovými pomermi od 5 % do 50 %. Toto je príklad{13}}rodiny produktov a nie univerzálna špecifikácia pre každé zariadenie FBT.Oficiálne informácie o širokopásmovom prepájacom zariadení AFLposkytuje príslušný rozsah a podrobnosti o kvalifikácii.
Kompakt1×2 FBT optický rozbočovačmôže byť preto vhodný pre monitorovacie odbočenie, nízko{0}}početnú vetvu alebo aplikáciu, kde dve cesty vyžadujú rôzne úrovne výkonu.
Výkon FBT sa musí stále hodnotiť zo skutočného údajového listu. Niektoré produkty sú optimalizované pre vybrané vlnové dĺžky, pričom sú k dispozícii aj kvalifikované širokopásmové návrhy. Nie je presné predpokladať, že každý FBT rozbočovač má rovnakú citlivosť na vlnovú dĺžku, teplotný rozsah alebo obmedzenie počtu portov.
Technológia PLC Splitter
PLC znamenáPlanárny svetelný obvod. PLC splitter používa optické vlnovody vytvorené na čipe. Vstupné pole vlákien a výstupné pole vlákien sú presne zarovnané s čipom, spojené a chránené vo vnútri konečného obalu.
Táto štruktúra je vhodná na rovnomernú distribúciu energie naprieč mnohými výstupmi. Publikovaná rodina rozdeľovačov AFL PLC napríklad špecifikuje prevádzku naprieč 1260–1650 nm, dokonca aj rozdelenie cez uvedenú šírku pásma, nízke PDL a konfigurácie siahajúce od 1×4 do 2×32. Tieto čísla sa vzťahujú na túto skupinu produktov a nemali by sa považovať za záruky pre každý PLC splitter.Špecifikácia rozdeľovača PLC od AFLtiež uvádza, že uvedené hodnoty strát-vloženia nezahŕňajú konektory.
Kupujúci si môžu prezrieť dostupnéSortiment produktov PLC splitterpri zhode požiadaviek na počet portov, konektor, pigtail a balík.

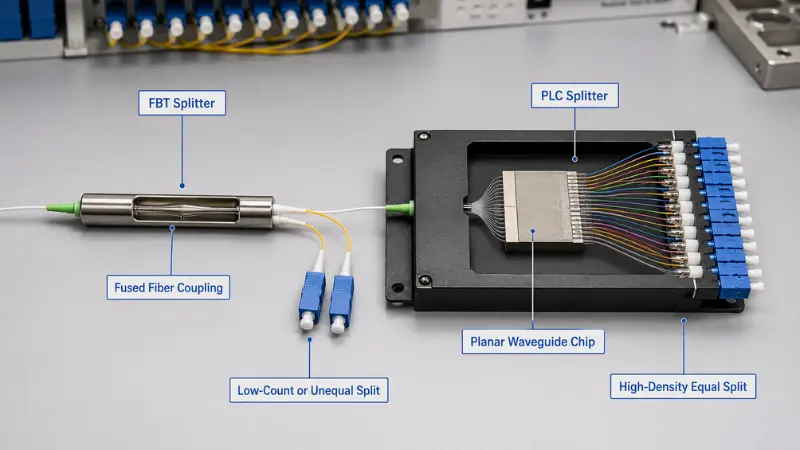

FBT Splitter vs PLC Splitter porovnanie
| Porovnávací faktor | FBT Splitter | PLC splitter |
|---|---|---|
| Optická štruktúra | Tavené a zúžené optické vlákna | Vlnovodný obvod so zoradenými vstupnými a výstupnými vláknovými poľami |
| Typický rozdelený vzor | Rovnaké alebo nerovnaké | Najčastejšie rovnaké |
| Najsilnejšia aplikácia | Nízky-počet vetiev a asymetrických kohútikov | Rovnaká distribúcia-s vysokou hustotou |
| Správanie vlnovej dĺžky | Silne závisí od zvoleného dizajnu produktu a vlnovej dĺžky | Širokopásmové produkty sú bežne dostupné pre siete s jedným{0}}režimom prístupu |
| Vysoký výkon sa počíta | Môže vyžadovať niekoľko spojených etáp, čím sa zvyšuje kumulatívna strata a zložitosť montáže | Dobre sa hodí pre kompaktné konfigurácie s vysokým-počet portov- |
| Jednotnosť prístavu | Špecifické pre produkt{0} a ťažšie ovládateľné v rámci mnohých kaskádových výstupov | Vo všeobecnosti sa lepšie hodí na kontrolu jednotnosti medzi mnohými rovnakými výstupmi |
| Veľkosť balenia | Nízko{0}}početné zariadenia môžu byť kompaktné; viac etáp môže vyžadovať viac miesta | Vysoký výkon je možné zabaliť do kompaktných modulov |
| Teplotné a environmentálne vlastnosti | Závisí od balenia a kvalifikácie | Závisí od balenia a kvalifikácie |
| Nákladová tendencia | Môže byť ekonomický pre jednoduché-početné alebo nerovnaké návrhy | Často poskytuje lepšiu hodnotu, pretože sa zvyšuje rovnaký počet portov a hustota |
| Bežné používanie siete | Monitorovanie, architektúry klepnutia a vybrané-distribúcie nízkeho počtu | FTTH, GPON, XGS-PON a distribúcia- ODN s vysokou hustotou |
Tabuľka popisuje dizajnové tendencie, nie zmluvné limity. Nízko{1}}kvalitný rozbočovač PLC môže fungovať horšie ako dobre{2}}kvalifikovaný rozdeľovač FBT. Technologický štítok nenahrádza kompletnú špecifikáciu a správu o teste.
Optické parametre, ktoré rozhodujú o výkone
| Parameter | Čo to znamená | Ako to porovnať |
|---|---|---|
| Maximálna strata vloženia | Najvyššia povolená strata zo vstupu na výstupný port | Použite garantovanú maximálnu hodnotu a potvrďte, či sú zahrnuté konektory. |
| Jednotnosť | Rozdiel straty medzi najlepším a najhorším výstupným portom | Použite maximálnu povolenú odchýlku, nielen priemerný výstupný výkon. |
| PDL | Kolísanie straty spôsobené zmenami v stave polarizácie | Porovnajte maximálne PDL v rámci špecifikovanej vlnovej dĺžky a teplotného rozsahu. |
| Návratová strata | Miera optického odrazu vracajúceho sa smerom k zdroju | Vyššie hodnoty straty{0}}výnosu vo všeobecnosti naznačujú nižší odraz. |
| Smerovosť | Izolácia medzi optickými cestami alebo výstupnými portami | Skontrolujte garantovanú minimálnu hodnotu a príslušné skúšobné podmienky. |
| Strata-závislá od vlnovej dĺžky | Zmena vložnej straty v rozsahu prevádzkových vlnových dĺžok | Namiesto kontroly iba jednej testovacej vlnovej dĺžky potvrďte celé prevádzkové pásmo. |
| Strata-závislá od teploty | Zmena vložného útlmu pri zmene teploty komponentu | Nezamieňajte si uvedený prevádzkový rozsah so zaručenou optickou stabilitou v tomto rozsahu. |
| Strata konektora | Dodatočné straty spôsobené továrensky{0}}inštalovanými konektormi a párovaním v poli | Potvrďte, či je špecifikácia rozbočovača pre holé vlákno, pigtaily alebo kompletnú zostavu s konektormi. |
Strata vloženia si zaslúži osobitnú pozornosť. Zverejnená hodnota môže popisovať iba holý rozdeľovač, zatiaľ čo iný dodávateľ môže zahrnúť konektory nainštalované vo výrobe-. Tieto dve hodnoty sa nedajú priamo porovnávať.
Leštenie konektorov tiež ovplyvňuje odraz a kompatibilitu spájania. SC/APC je bežné v prístupových sieťach, kde je dôležitá kontrola odrazu, ale správne rozhranie musí zodpovedať zariadeniu, adaptéru a existujúcemu zariadeniu. Koncové plochy APC a UPC by nemali byť priamo spojené. Tento návod naLeštenie konektorov PC, UPC a APCvysvetľuje rozdiely medzi mechanickými{0}}stratami a návratnosťou.

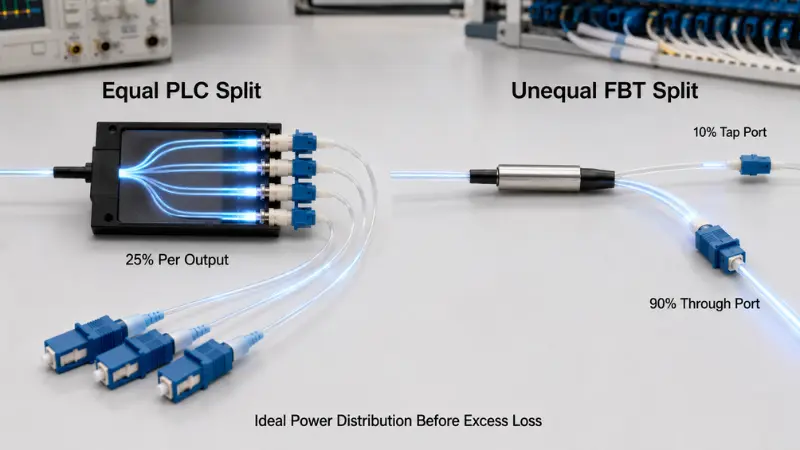

Ako Split Ratio ovplyvňuje optickú stratu?
Aj ideálny pasívny rozbočovač musí rozdeliť dostupný výkon. Pre rovnaký rozdeľovač 1 × N je teoretická strata pri rozdelení:
Ideálna strata pri delení=10 × log10(N)
| Rovnaké rozdelenie | Približná ideálna strata |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Toto sú matematické minimá. Skutočná maximálna vložená strata je vyššia, pretože vyrobené zariadenie spôsobuje nadmernú stratu, stratu prechodu a prípadne stratu konektora.
Reprezentatívne možnosti produktov zahŕňajú a1×2 PLC splitter, 1×8 PLC splitter, 1×16 PLC splitter, 1×32 PLC splittera1×64 PLC splitter. Ich skutočné limity musia byť prevzaté z príslušnej schválenej špecifikácie a nie z vyššie uvedenej teoretickej tabuľky.
Nerovnomerná strata medzi FBT
Za nerovný obor prijímajúci zlomokpz príkonu je ideálna strata vetvy:
Ideálna strata vetvy=−10 × log10(p)
Pre teoretické rozdelenie 10/90:
- 10% vetva má ideálnu stratu 10,0 dB.
- 90% vetva má ideálnu stratu približne 0,46 dB.
Skutočná vložená strata na oboch cestách bude vyššia, pretože spojka má nadmernú stratu a povolenú toleranciu spojovacieho-pomeru. Špecifikácia nákupu by preto mala identifikovať odbočovací port, priechodný port, toleranciu spojenia a maximálnu stratu pre každú cestu.
Tento rozdiel je dôvod, prečo FBT zostáva relevantný v rozložení s dlhým alebo rozvetveným prístupom. Podrobnejšia diskusia o aplikácii je k dispozícii v tejto príručkenevyvážené rozdelenie pre vidiecke projekty FTTH.

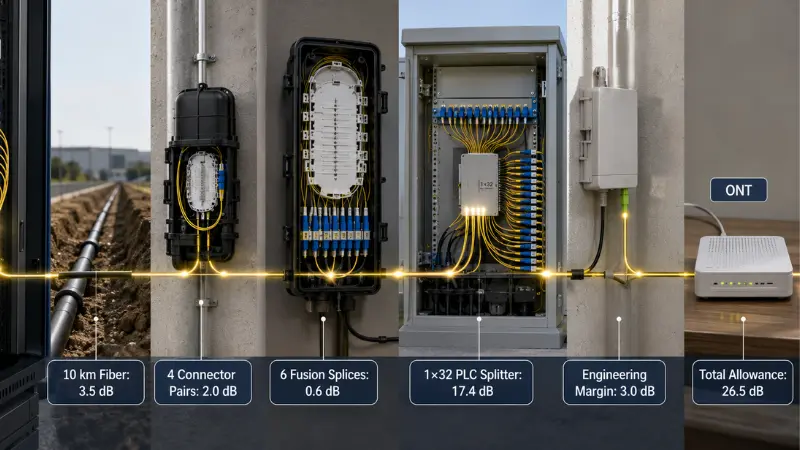

Spracovaný príklad: Optický rozpočet 1×32 PLC
Nasleduje ilustračný výpočet, nie univerzálny návrh PON. Každá hodnota musí byť nahradená skutočným káblom, komponentom a špecifikáciou zariadenia pre projekt.
| Stratová položka | Príklad Predpoklad | Vypočítaný príspevok |
|---|---|---|
| Útlm vlákien | 10 km × 0,35 dB/km | 3,5 dB |
| Spárované páry konektorov | 4 × 0,5 dB | 2,0 dB |
| Fúzne spoje | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC splitter | Maximálne 17,4 dB na základe jednej publikovanej rodiny holých{1}}rozdeľovačov | 17,4 dB |
| Rozpätie inžinierstva a starnutia | Predpoklad projektu | 3,0 dB |
| Celková povolená trasa | 26,5 dB |
Hodnota rozdeľovača 17,4 dB pochádza z jedného údajového listu PLC AFL a výslovne nezahŕňa konektory. Je zahrnutá len na demonštráciu metódy výpočtu.
Ak zvolená kombinácia OLT a ONT poskytuje overený optický rozpočet 29 dB v príslušných prevádzkových podmienkach, tento príklad ponecháva 2,5 dB po uvedenej technickej tolerancii. Ak je rozpočet zariadenia nižší, cesta je dlhšia alebo sú pridané ďalšie pripojenia, návrh môže zlyhať.
Správny výpočet by mal použiť:
- Maximálne straty komponentov skôr ako typické straty
- Najdlhšia plánovaná optická dráha
- Najhorší výstupný port rozdeľovača
- Správny útlm vlákna-závislý od vlnovej dĺžky
- Všetky konektory, adaptéry a spojovacie body
- Skutočná optická trieda OLT a ONT
- Dohodnuté technické rozpätie a marža starnutia
Centralizované verzus kaskádové delenie
| Architektúra | Výhody | Riziká a obchodné-zľavy |
|---|---|---|
| Centralizované delenie | Jedna hlavná fáza rozdeľovača, jednoduchšie účtovanie strát, jednoduchšia správa portov a menej pasívnych fáz | Môže vyžadovať viac distribučných vlákien a starostlivé umiestnenie centrálneho rozdeľovača |
| Kaskádové štiepenie | Môže umiestniť menšie rozdelené stupne bližšie k skupinám predplatiteľov a podporovať distribuované rozloženie siete | Pridáva stupne rozdeľovača, body pripojenia, kumulatívne nadmerné straty a zložitosť riešenia problémov |
Rozbočovač 1×4 nasledovaný rozdeľovačom 1×8 vytvára celkové rozdelenie 1×32, ale strata cesty nie je obmedzená na ideálne rozdelenie 1×32 15,1 dB. Návrh musí pridať špecifikovaný útlm vloženia oboch stupňov rozdeľovača spolu so spojeniami a spojmi medzi nimi.
CommScope dokumentuje nízky-počet modulov PLC v distribuovaných rozdelených architektúrach, kde je ďalší stupeň rozdeľovača inštalovaný ďalej vo vonkajšom závode. To demonštruje, že produkty PLC s malým počtom{2}}počítačov možno použiť aj v kaskádových dizajnoch; architektúra by sa nemala odvodzovať len z názvu technológie.
Kedy je FBT splitter vhodnejší?
FBT by sa mal vyhodnotiť ako prvý, keď je požadované rozloženie výkonu nerovnomerné. Monitorovanie odbočiek, postupných vidieckych pobočiek a prepojení so zámerne odlišnými rozpočtami pobočiek sú silnejšími dôvodmi, prečo si vybrať FBT, než jednoduché porovnávanie jeho nákupnej ceny s PLC.
FBT môže byť vhodný aj pre malé{0}}rozdelenie na jasne definovanú vlnovú dĺžku, najmä ak projekt nevyžaduje širokú kompatibilitu s viacerými vlnovými dĺžkami alebo budúcu migráciu cez rovnakú pasívnu cestu.
Pred schválením overte:
- Navrhnuté okno vlnovej dĺžky
- Spojovací pomer a tolerancia pomeru
- Maximálna vložená strata pre každý výstup
- Strata návratnosti a smerovosť
- Výkon{0}}závislý od teploty
- Balenie, ochrana vlákna a typ konektora
Neodmietajte každé FBT zariadenie, pretože používa fúzovanú technológiu. Kvalifikované širokopásmové produkty FBT existujú a ich výkon by sa mal posúdiť na základe špecifického údajového listu a dôkazov spoľahlivosti. Naopak, nepoužívajte FBT produkt s úzkym-oknom v sieti, ktorej budúce požiadavky na vlnovú dĺžku neboli definované.
Keď je PLC splitter vhodnejší
PLC je vo všeobecnosti praktickejšou voľbou, keď projekt vyžaduje veľa rovnakých výstupov, kompaktné balenie a riadenú jednotnosť-k{1}}portu. Tieto podmienky sú bežné pri distribúcii FTTH s použitím konfigurácií 1×8, 1×16, 1×32 a 1×64.
PLC je tiež silnejším kandidátom, keď tá istá pasívna infraštruktúra musí podporovať niekoľko plánov vlnových dĺžok prístupovej{0}}siete. Požiadavky na fyzickú-vrstvu pre GPON a XGS-PON sú definované v príslušnýchOdporúčanie GPON ITU-T G.984.2aOdporúčanie PON ITU-T G.9807.1 XGS-. Dizajnéri by mali používať aktuálne špecifikácie zariadení a príslušné odporúčania, a nie predpokladať, že každá sieť používa rovnaký plán vlnových dĺžok alebo optický rozpočet.
PLC nie je automaticky vonkajším produktom. Oceľová rúrka, modul ABS alebo kazeta musia byť stále chránené v kryte vhodnom pre inštaláciu. Spoľahlivosť závisí od kompletnej montáže, vrátane pigtailov, odľahčenia ťahu, konektorov, adaptérov, tesnenia a environmentálnej kvalifikácie.
Sedem{0}}krokový proces výberu rozdeľovača
- Definujte distribúciu energie:Zadajte rovnaké alebo nerovnaké výstupy, počet vstupov, počet výstupov a akýkoľvek požadovaný odbočovací alebo priechodný port.
- Uveďte každú aktuálnu a plánovanú vlnovú dĺžku:Zahrňte požiadavky upstream, downstream, overlay a migračné požiadavky.
- Vyberte rozdelenú architektúru:Porovnajte centralizované a kaskádové návrhy, nielen konečný počet predplatiteľov.
- Vypočítajte najhorší-prípad optického rozpočtu:Použite maximálne straty, najdlhšiu trasu a najslabší výkon rozbočovača.
- Definujte prostredie inštalácie:Uveďte vnútorné alebo vonkajšie použitie, teplotný rozsah, vlhkosť, kryt, manipuláciu a{0}}životnosť.
- Vyberte si balenie a konektor:Priraďte modul k spojovacej priehradke, svorkovnici, skrinke, ODF alebo stojanu.
- Skontrolujte dokumentáciu kvality:Požiadajte o garantované špecifikácie, testovacie vlnové dĺžky, serializované správy a príslušné kvalifikačné dôkazy.
Pre projekty, ktoré zahŕňajú rozdeľovače, adaptéry, pigtaily, svorkovnice a prepojovacie káble v rovnakom kusovníku,Sprievodca obstarávaním pasívnych komponentov FTTHposkytuje širší nákupný rámec.
Výber balenia a konektora
| Typ balíka | Typická inštalácia | Hlavný prínos | Hlavná úvaha |
|---|---|---|---|
| Holé vlákno | Integrovaný modul, chránený zásobník na spoje alebo vlastná montáž | Najmenšia stopa | Vyžaduje kontrolovanú manipuláciu a úplnú vonkajšiu ochranu |
| Oceľová rúrka alebo bezbloková | Spojovacia tácka, uzáver alebo kompaktná rozvodná skriňa | Vylepšená mechanická ochrana s kompaktným tvarom | Smerovanie vlákien a polomer ohybu zostávajú kritické |
| Modul ABS | Nástenný box, skrinka alebo chránený vonkajší rozvodný kryt | Pláštené pigtaily a silnejšia ochrana komponentov | Zaberá viac miesta ako zariadenie s holou alebo oceľovou{0}trúbkou |
| LGX alebo zásuvnú{0} kazetu | Modulárna skriňa, ODF alebo rozvodný rám | Rýchla výmena, jasná identifikácia portov a inštalácia typu plug{0}}and{1}} | Vyžaduje kompatibilné rozmery šasi a rozloženie adaptéra |
| Rozdeľovač-pre montáž do racku | Ústredná kancelária, miestnosť s vybavením alebo -rozvádzač s vysokou hustotou | Organizovaný predný prístup a vysoká kapacita portov | Zaberá miesto v stojane a pridáva pripojenia adaptérov |
Tento prehľadTypy balíkov rozdeľovačov PLCmôže pomôcť zladiť optický komponent s jeho krytom. Rozdeľovač určený pre nástennú-prístupovú distribúciu môže byť tiež integrovaný do vhodného krytu, ako napr24-žilový vláknitý rozvodný boxza predpokladu, že kapacita zásobníka, počet adaptérov, vedenie káblov a požiadavky na tesnenie zodpovedajú projektu.
Konektorové rozbočovače znižujú{0}}spájacie práce v teréne a zjednodušujú výmenu, ale každý spárovaný pár spôsobuje stratu a vyžaduje kontrolu-čela. Neukončené vrkôčiky môžu zmenšiť body adaptéra, ale vyžadujú si zváracie -zariadenie na spájanie, vyškolených inštalatérov a chránené skladovanie spojov.
Ako porovnať dátové listy dodávateľov?
| Položka na vyžiadanie | Čo by mal dodávateľ uviesť | Riziko, ak chýba |
|---|---|---|
| Konfigurácia | 1×N alebo 2×N, rovnaký alebo nerovnaký pomer, identifikácia portu | Dodané zariadenie nemusí zodpovedať architektúre siete. |
| Prevádzková vlnová dĺžka | Kompletný garantovaný rozsah vlnových dĺžok | Strata môže byť prijateľná na jednej vlnovej dĺžke, ale nie v rámci požadovaného servisného pásma. |
| Strata vloženia | Maximálna strata pre každú konfiguráciu a či sú zahrnuté konektory | Cenové ponuky dodávateľov nemožno porovnávať na rovnakom základe. |
| Jednotnosť | Maximálna variácia straty portu-na{1}}port | Jedna predplatiteľská pobočka môže mať výrazne menšiu maržu ako ostatné. |
| PDL | Maximálna hodnota a skúšobné podmienky | Odchýlka výkonnosti môže byť skrytá za priemernou stratou-vloženia. |
| Strata návratnosti a smerovosť | Garantované minimálne hodnoty | Odraz a výkon izolácie portov zostávajú neznáme. |
| Teplotný výkon | Prevádzkový rozsah a povolená optická zmena v tomto rozsahu | Široký teplotný štítok nemusí predstavovať stabilný optický výkon. |
| Balenie a vlákno | Rozmery, typ vlákna, povlak, plášť, dĺžka pigtailu a požiadavky na ohyb | Zariadenie nemusí pasovať do určeného zásobníka, krabice alebo stojana. |
| Špecifikácia konektora | Typ konektora, lesk, trieda a či testovanie zahŕňa konektor | Počas inštalácie môže dôjsť k neočakávanej strate alebo problémom s kompatibilitou. |
| Skúšobná správa | Testovacie vlnové dĺžky, výsledky jednotlivých portov, sériové číslo a dátum testu | Dodaný produkt nie je možné vysledovať k nahláseným mieram. |
GR-1209 a GR-1221 nároky
GR-1209 a GR-1221 sa bežne označujú spoločne, keď dodávatelia diskutujú o kvalifikácii pasívnych optických komponentov a dlhodobom zabezpečení spoľahlivosti. Tvrdenie, ako napríklad „vyhovuje Telcordii“, by malo identifikovať:
- Platná norma a vydanie
- Testovaná konfigurácia produktu
- Skúšobné laboratórium
- Rozsah testu a príslušné časti
- Či sa výsledok vzťahuje na holý komponent alebo kompletnú zostavu s konektormi
Vstupná kontrola a testovanie
- Potvrdenie identity produktu:Skontrolujte technológiu, konfiguráciu, pomer, vlnovú dĺžku, vlákno, dĺžku pigtailu, lesk konektora, sériové číslo a štítok.
- Skontrolujte obal a vlákna:Hľadajte rozdrvené hadičky, uvoľnené uvoľnenie napätia, ostré ohyby, poškodené plášte, odkryté vlákno alebo nesprávne číslovanie portov.
- Skontrolujte a vyčistite koncové plochy konektorov:Nepripájajte kontaminovaný rozbočovač k testovacej súprave ani k živej sieti.
- Nastavte referenciu a zmerajte každý výstup:Použite stabilný zdroj a kalibrovaný merač optického výkonu pri špecifikovaných testovacích vlnových dĺžkach. Zaznamenajte stratu každého portu a vypočítajte rovnomernosť z najlepších a najhorších výsledkov.
- Porovnajte výsledky so zmluvnými limitmi:Nepoužívajte všeobecnú internetovú tabuľku ako štandard pre úspešné alebo neúspešné použitie.
- Uchovávajte sledovateľné záznamy:Uložte objednávku, šaržu, sériové číslo, testovaciu vlnovú dĺžku, identifikáciu testovacieho zariadenia, operátora a dátum kontroly.
Normálna kontrola príjmu pomocou zdroja a merača výkonu môže overiť stratu vloženia a rovnomernosť. Nezávislé overenie PDL, vrátená{1}}strata alebo environmentálne overenie môže vyžadovať špeciálne vybavenie, kvalifikované laboratórium alebo kvalifikačné záznamy dodávateľa.
Päť bežných výberových chýb
- Výber len podľa jednotkovej ceny:Lacnejší holý komponent môže vyžadovať viac spájania, priestoru v kryte, práce a odstraňovania problémov.
- Porovnanie typickej straty s maximálnou stratou:Typická hodnota popisuje očakávaný výkon; maximálna hodnota definuje zmluvný limit. Nie sú zameniteľné.
- Ignorovanie zahrnutia konektora:Špecifikáciu holého rozdeľovača nemožno priamo porovnávať s modulom s konektormi, pokiaľ nie sú hranice merania rovnaké.
- Za predpokladu, že každý PLC splitter je lepší:Konečný výsledok určuje kvalita čipu,{0}}zarovnanie vlákien, balenie, konektory a testovanie.
- Zabudnutie na budúce vlnové dĺžky a zmeny architektúry:Rozdeľovač, ktorý funguje pre súčasnú službu, môže obmedziť neskoršiu migráciu PON alebo prekrytie.
Šablóna špecifikácie RFQ
Nasledujúci blok je možné upraviť pre dopyt dodávateľa:
Požadovaná technológia: FBT / PLC / odporúčanie dodávateľa
Konfigurácia vstupu a výstupu: 1×__ / 2×__
Vzor rozdelenia: rovnaký / nerovnaký __% / __%
Rozsah prevádzkovej vlnovej dĺžky: __
Maximálna vložená strata: __ dB, konektory sú zahrnuté / vylúčené
Maximálna rovnomernosť: __ dB
Maximálne PDL: __ dB
Minimálna spätná strata: __ dB
Minimálna smerovosť: __ dB
Typ a rozmery balenia: __
Typ vlákna a dĺžka pigtailu: __
Typ a lesk konektora: __
Prevádzková a skladovacia teplota: __
Inštalačné prostredie: vnútorný / vonkajší kryt / uzáver / stojan
Požadovaná správa o skúške: jednotlivá / šarža
Požadovaný dôkaz spoľahlivosti alebo kvalifikácie: __
Požadované označenie a sledovateľnosť sériového{0}čísla: __
Často kladené otázky
Otázka: Čo je lepšie, FBT alebo PLC?
Odpoveď: FBT je zvyčajne lepším východiskovým bodom pre nízky-počet alebo nerovnomernú distribúciu energie. PLC je vo všeobecnosti lepším východiskovým bodom pre delenie s rovnakou-hustotou v širokom rozsahu vlnových dĺžok. Konečná odpoveď závisí od garantovanej špecifikácie produktu a kompletného optického rozpočtu.
Otázka: Je PLC vždy nižšia strata ako FBT?
Odpoveď: Nie. Nevyhnutná teoretická strata je určená tým, ako sa rozdelí optická sila. PLC zvyčajne ponúka silnejšiu jednotnosť a efektívnosť balenia pre mnoho rovnakých výstupov, ale skutočný úbytok vloženia sa musí porovnať s použitím maximálnych hodnôt za rovnakých testovacích podmienok.
Otázka: Pridáva splitter 1×32 iba 15,1 DB?
Odpoveď: Nie. Približne 15,1 dB je ideálna matematická strata deliaceho výkonu rovnomerne medzi 32 výstupov. Skutočný rozbočovač pridáva nadmerné straty a úplná cesta môže zahŕňať aj konektory, adaptéry, spoje, útlm vlákien a technické rozpätie.
Otázka: Môžu byť rozbočovače FBT použité v sieťach PON?
Odpoveď: Môžu byť použité, keď ich pomer delenia, rozsah vlnových dĺžok, vložný útlm, environmentálny výkon a architektúra zodpovedajú sieti. PLC je bežnejšie pre veľké-rozdelenie rovnakého počtu FTTH, ale FBT môže obsluhovať nízke-početné alebo asymetrické vetvy.
Otázka: Môžu byť rozbočovače PLC kaskádované?
A: Áno. Rozbočovače PLC možno použiť v centralizovaných alebo kaskádových usporiadaniach. Každá etapa musí byť zahrnutá samostatne v optickom rozpočte a ďalšie prípojné body by sa mali zvážiť pri údržbe a izolácii porúch.
Otázka: Mám si vybrať konektorový alebo spojovací{0}}rozbočovač?
Odpoveď: Ak je prioritou rýchla inštalácia, výmena a prístup k portu, vyberte modul s konektormi. Keď zmenšovanie bodov adaptéra a integrácia rozdeľovača do chránenej priehradky na spoje je dôležitejšia, vyberte si zariadenie pripravené na spájanie.
Záver
Rozhodnutie o rozdeľovači FBT verzus rozdeľovači PLC začína požadovanou distribúciou energie. Nerovnomerné monitorovacie klepnutie alebo jednoduchá nízko{1}}početná vetva často ukazuje na FBT. Rovnaká distribúcia FTTH s vysokou -hustotou, kompatibilita so širokou vlnovou dĺžkou a riadená jednotnosť portov vo všeobecnosti smerujú k PLC.
Výber technológie je len prvým krokom. Spoľahlivé rozhodnutie tiež vyžaduje maximálnu stratu vloženia, jednotnosť, pokrytie vlnovou dĺžkou, environmentálne limity, balenie, konektor, testovaciu dokumentáciu a kompletný optický rozpočet pre najhorší-prípad.
Poskytnutie týchto požiadaviek v RFQ znižuje nejednoznačnosť ponuky a podporuje spoľahlivejší návrh siete. Kupujúci projektu môžuodošlite špecifikáciu rozdeľovača na technickú kontrolu a posúdenie ponukypo definovaní požadovaného pomeru, balenia, konektora a prevádzkových podmienok.
