Vysvetlenie vláknovej svorkovnice: komponenty, typy a ako si vybrať tú správnu

Svorkovnica (FTB) je kompaktný kryt, ktorý ukončuje, spája a organizuje káble z optických vlákien v koncovom bode káblovej trasy.Spája prichádzajúce vlákna vlákien s vrkôčikmi pomocou fúzneho spájania a potom tieto vrkôčiky nasmeruje do portov adaptéra, kde sa pripájajú prepojovacie káble. Väčšina kupujúcich sa s touto definíciou netrápi. Bojujú s výberom správneho typu, počtu portov, formátu adaptéra a úrovne ochrany pre ich špecifické inštalačné prostredie - a tam začína väčšina problémov s nasadením, ktorým sa dá vyhnúť.

Táto príručka sa zameriava na rozhodnutia, ktoré sú skutočne dôležité pri špecifikácii a inštalácii optických svorkovníc, a nie na opakovanie základov, ktoré nájdete na akomkoľvek produktovom liste.

Čo je v skutočnosti vo vnútri vláknovej svorkovnice

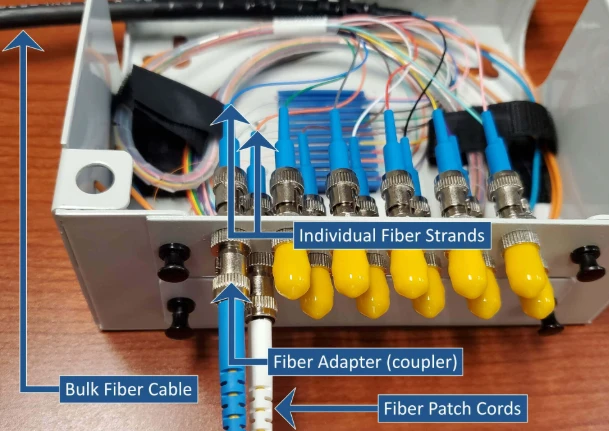

Každý FTB, bez ohľadu na značku alebo model, obsahuje tri funkčné skupiny. Kryt poskytuje fyzickú ochranu a ochranu životného prostredia. Zásobník na spoje riadi tavné spoje medzi káblovými vláknami apigtaily z optických vlákien. A panel adaptéra predstavuje konektorové porty pre vonkajší svet.

Materiál krytu závisí od prostredia inštalácie. Vnútorné jednotky zvyčajne používajú ABS alebo zmesi PC+ABS: ľahké, nehorľavé,-nenákladné. Vonkajšie jednotky potrebujú buď UV-stabilizovaný polymér s gumeným{5}}tesnením, alebo oceľ valcovanú za studena- s elektrostatickým nástrekom. Rozdiel nie je kozmetický. Vnútorný-box ABS namontovaný na vonkajšej stene začne kriedovať a praskať do 18 mesiacov{11}}na mieste vystavenom slnku, a keď tesnenie zlyhá, vlhkosť sa dostane do spojovacej misky. V tomto bode box nechráni nič.

Spojovacia tácka je miesto, kde prebieha skutočná optická práca. Káblové vlákna sú odizolované, štiepané a tavené spájané do pigtailových vlákien vo vnútri jednotlivých držiakov spojov. Prebytočné vlákno sa zvinie do skladovacích slučiek. Tu sú dôležité dve čísla: koľko spojov môže zásobník pojať a či smerovacie kanály presadzujú minimálny polomer ohybu. Štandardné jednovidové vlákno G.652D potrebuje polomer ohybu aspoň 30 mm. Vlákno G.657A2 necitlivé na ohyb-toleruje len 10 mm, a preto sa stalo predvoleným v dizajnoch FTB s tesným{11}}priestorom. Podnos, ktorý tlačí vlákna do užších ohybov, než podporuje typ vlákna, spôsobí stratu makroohybu -, ktorá sa zobrazí na stope OTDR, ale je takmer nemožné ju opraviť bez opätovného spojenia{14}.

Panel adaptéra držíadaptéry z optických vlákien- zásuvky, ktoré akceptujú prepojovacie káble z následného zariadenia. Adaptéry SC/APC sú štandardom pre siete FTTH a PON, pretože ich 8-stupňový sklon tlačí stratu spätného signálu pod -60 dB, čo je dôležité pre kvalitu prenosu smerom nahor. Adaptéry LC dominujú v prostrediach dátových centier, kde je prioritou hustota portov. Miešanie typov adaptérov v rámci jedného FTB je technicky možné s hybridnými adaptérmi, ale vytvára to zmätok počas údržby a je potrebné sa mu vyhnúť, pokiaľ neexistuje jasný technický dôvod. Ak si nie ste istí, ktorý ekosystém konektorov váš web vyžaduje, toto rozdelenieštyri bežné typy konektorov z optických vlákienpokrýva kompromisy.

Typy optických terminálov - a kedy má každý zmysel

Klasifikácia FTB nie je zložitá, ale nesprávny výber pre životné prostredie je jednou z najčastejších chýb pri obstarávaní. Tu je to, čo oddeľuje hlavné typy v praxi, nielen teoreticky.

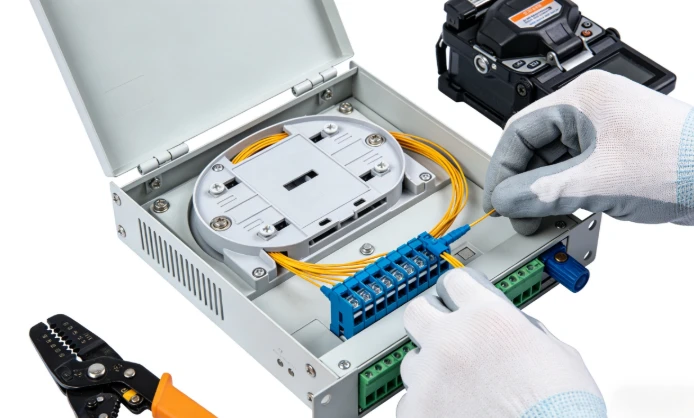

Nástenné-počítače FTBsú ťažným koňom FTTH a malých{0}}kancelárskych nasadení. Sú priskrutkované k stene alebo sú umiestnené v-rozvádzači slaboprúdu, podporujú 2 až 24 vláknových jadier a používajú odklápací-otvorený alebo odnímateľný kryt. Inštalácia trvá niekoľko minút - dve až štyri skrutky a káblová priechodka -, a preto sú špecifikované pri veľkoobjemových{9}}zavádzaniach v domácnostiach, kde{10}}jednotkové náklady na prácu musia zostať nízke. Kompromisom je obmedzený priestor spojovacej priehradky: ak potrebujete integrovať PLC rozdeľovač alebo spracovať viac ako 24 jadier, nástenná-škatuľka sa rýchlo zaplní.

Rack-namontované FTBísť do štandardných 19-rozvádzačov v dátových centrách, centrálach a telekomunikačných krytoch. Vysúvajú sa pre zlučovací prístup, ponúkajú vyššiu hustotu portov (24, 48, až 96 vlákien) a podporujú krížové aj prepojovacie architektúry. Dodatočné náklady na jednotku sú opodstatnené v prostrediach, kde disciplína vedenia káblov a budúca škálovateľnosť prevažujú nad cenou krytu.

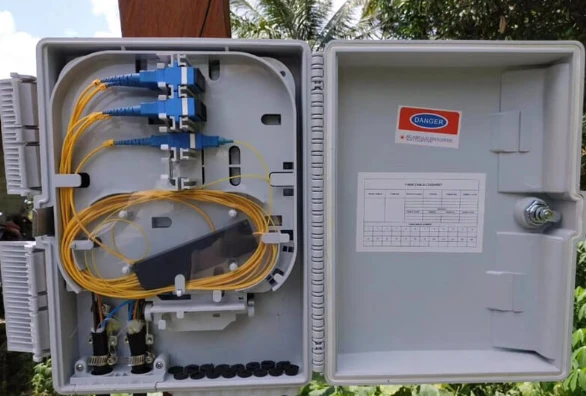

Vonkajšie FTBsú určené na montáž na tyč-alebo montáž na vonkajšiu-stenu. Utesnené tesnenia, UV-odolné škrupiny, korózne-nástroje odolné voči korózii a tolerancia prevádzkovej teploty od približne -40 stupňov do +75 stupňov. Hodnotenie IP je najdôležitejšou špecifikáciou tu - a jednou z najčastejšie nesprávne posudzovaných. Box s krytím IP54 funguje v chránenej chodbe. Stĺp pri pobrežnej diaľnici potrebuje IP68. Špecifikácia štítkom ("hodnotené vonku") namiesto skutočných podmienok na lokalite je spôsob, akým boxy v poli zlyhávajú.

Stolné FTBsú ľahké, prenosné jednotky pre testovacie prostredia, dočasné spojovacie stanice alebo malé miesta, kde je trvalá montáž nepraktická. Obetujú ochranu životného prostredia pre pohodlie.

Odkaz na rýchly výber

Užitočné pravidlo: prvý deň naplňte box na približne 60 – 70 % kapacity. Zostávajúca svetlá výška absorbuje budúci rast bez úplnej výmeny krytu.

Niekoľko zásad „nerobiť“ ušetrí viac peňazí ako ktorákoľvek tabuľka výberu. Nepoužívajte FTB{1}}na stenu, ak už viete, že rozdeľovač PLC sa musí zmestiť dovnútra - priestor v zásobníku bude prinajlepšom okrajový. Nepredpokladajte, že IP65 pokrýva každé vonkajšie miesto; Odkryté stĺpové držiaky a pobrežné miesta potrebujú IP68. A nenastavujte predvolené adaptéry LC len preto, že sú menšie, ak je zvyšok webu postavený na SC/APC -, oprava nesúladu konektorov stojí viac, ako stojí nárast hustoty.

Bežné chyby pri výbere svorkovnice

Väčšina problémov s FTB nie je spôsobená chybným hardvérom. Sú spôsobené chybami špecifikácií, ktoré sa vyskytli pred objednaním škatule. Opakovane sa objavujú štyri chyby.

Výber typu adaptéra bez kontroly existujúcich zásob prepojovacích káblov.V projektoch, kde FTB špecifikuje jeden tím a prepojovacie káble objednáva iný, sa to pokazí častejšie, ako by malo. Panel adaptéra SC/APC je zbytočný, ak stránka už má zásuvku plnú prepojok SC/UPC. Uhlové-leštené a ploché-leštené objímky sa fyzicky spoja, ale vzduchová medzera na rozhraní vytvára odrazový hrot, ktorý znižuje výkon PON proti prúdu. Pred uzamknutím v paneli adaptéra skontrolujte ekosystém konektora.

Výber vonkajších boxov podľa marketingového označenia namiesto skutočného hodnotenia IP.„Ohodnotené vonku“ nie je trieda IP. Krabica označená ako "vonkajšia" môže mať IP54, čo znamená, že odoláva striekajúcej vode, ale nie vytrvalému dažďu alebo umývaniu pod tlakom. Ak je miesto inštalácie vystavené poveternostným vplyvom, overte špecifické číslo IP v porovnaní s podmienkami, ktorým bude krabica skutočne čeliť -, nie s podmienkami, ktoré predpokladá technický list.

Podcenenie voľnej kapacity prístavu.12-jadrový box je o niečo drahší ako 8-jadrový box. Výmena 8-jadrovej skrinky za 12-jadrovú o dva roky neskôr – vrátane rolovania kamiónu, opätovného spájania a prestojov – stojí mnohonásobne viac ako cenový rozdiel. Špecifikácia pre rast.

Ignorovanie kompatibility rozdeľovača.Ak plán nasadenia vyžaduje integráciu aPLC optický splittervo vnútri svorkovnice musí rozloženie spojovacej priehradky a hĺbka krytu vyhovovať rozdeľovaciemu modulu - zvyčajne vo forme mini-rúrky alebo kazety ABS. Nie každý FTB je na to určený. Skontrolujte vnútorné rozmery a konfiguráciu zásobníka skôr, ako predpokladáte, že rozdeľovač je vhodný.

Integrácia PLC rozdeľovačov vo vnútri Fibre Terminal Box

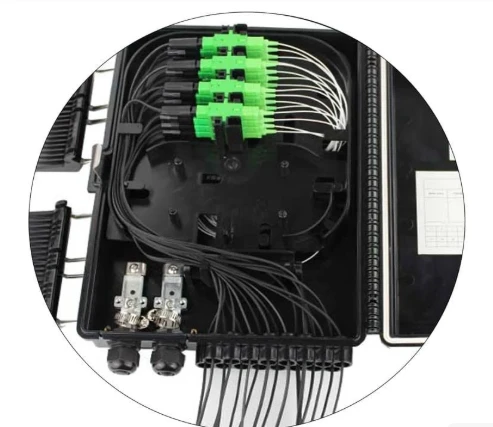

Viac operátorov FTTH teraz kombinuje funkciu rozdelenia a funkciu ukončenia v rovnakom kryte. Namiesto vedenia vlákna zo samostatnej skrine rozdeľovača do nadväzujúcej svorkovnice je rozbočovač umiestnený priamo na spojovacom podnose FTB. Vlákno napájacieho kábla sa pripája k vstupu rozdeľovača; každý výstup rozdeľovača je tavne spojený s pigtailom, ktorý končí na paneli adaptéra. Predplatitelia sa pripájajú pomocou káblov zapojených do týchto adaptérov na prednom paneli-.

Funguje to preto, že rozdeľovače PLC sú nezávislé od vlnovej dĺžky-v operačnom pásme 1 260 – 1 650 nm. Jediný integrovaný FTB dokáže súčasne spracovať GPON downstream pri 1490 nm, upstream pri 1310 nm a RF video overlay pri 1550 nm. Nie je potrebný žiadny ďalší filtrovací hardvér.

Menej krytov znamená menej spojovacích bodov, kratšie trasy vlákien a jednoduchšiu dokumentáciu - menej práce pri inštalácii, menej priebežnej údržby. Obmedzením je veľkosť krytu: montáž na stenu-svorkovnica z optických vlákiens rozdeľovačom 1×8 ponecháva obmedzený priestor na skladovanie náhradných vlákien, takže inštalácia musí byť čistá. Na projektoch, kde je potrebné spoločne potvrdiť počet portov, formát adaptéra a integráciu rozdeľovača, záleží na usporiadaní boxov viac ako na kapacite nadpisu v údajovom hárku. Pre podrobnú mechaniku toho, ako signály smerujú cez tieto kryty, nájdete tento technický návodako funguje optická svorkovnicapokrýva vnútornú signálnu cestu.

Postupy inštalácie a údržby, na ktorých skutočne záleží

Dva kroky inštalácie spôsobujú najviac problémov v teréne a obom sa dá vyhnúť.

Prvým je kontaminované spájanie. Znečistený koniec vlákna predstavuje 0,3 – 0,5 dB nadmernú stratu vloženia na spoj -, ktorá je dostatočná na to, aby stlačil okrajové prepojenie PON pod prah citlivosti prijímača. Pred štiepaním vyčistite každý koniec vlákna utierkami, ktoré nepúšťajú vlákna{5} a IPA. Po štiepení skontrolujte vláknovým mikroskopom. Ak je viditeľná akákoľvek kontaminácia, vyčistite a znova{8}}rozštiepte. Čas strávený týmto krokom je triviálny v porovnaní s časom stráveným odstraňovaním{10}}stratového spoja po zapečatení škatule.

Druhým je krútiaci moment káblovej priechodky. Prílišné{1}}utiahnutie rozdrví plášť kábla a namáha vlákna vo vnútri. Nedostatočné utiahnutie umožňuje prenikanie vlhkosti počas niekoľkých mesiacov. Dodržiavajte hodnoty krútiaceho momentu špecifikované výrobcom. Toto nie je krok, v ktorom je „ruka pevne plus trochu“ prijateľnou náhradou za momentový kľúč.

Z dôvodu priebežnej údržby sú optické svorkovnice pasívne a vyžadujú minimálnu pozornosť -, ale nie nulovú. Praktický plán: vizuálna kontrola a čistenie koncov konektorov-každých 12 – 18 mesiacov pre vnútorné inštalácie, každých 6 mesiacov pre vonkajšie alebo drsné prostredie-. Skontrolujte, či tesnenia káblových priechodiek nie sú prasknuté alebo či nie sú stlačené. Ak udržiavate základné záznamy OTDR pre každý box, porovnávacie stopy zachytia postupnú degradáciu spájania dlho predtým, ako spôsobí výpadok predplatiteľa.
