Riešenia konektorov LC Fiber s vysokou{0}}hustotou: Uniboot vs. Stlačiť-Potiahnuť

Rackové nehnuteľnosti sú drahé a nároky na šírku pásma neustále stúpajú. Taká je realita. Otázkou nie je, či potrebujete hustejšiu optickú infraštruktúru-, ale ako ju postavíte bez toho, aby ste vytvorili nočnú moru s údržbou.

Ako východisko{0}}riešenia sa objavili dva dizajny LC konektorov pre vlákna: uniboot káble a push{1}}vyťahovacie konektory. Riešia rôzne problémy. Výber nesprávneho vás stojí čas, peniaze alebo oboje.

Uniboot prístup

Štandardný duplexný prepojovací kábel LC má dva oddelené 3,0 mm plášte vedľa seba, z ktorých každý nesie jedno vlákno. Teraz si predstavte 48 tých natlačených v 1U krytu. Zadná strana vášho stojana vyzerá ako špagety, prúdenie vzduchu je priškrtené a veľa šťastia pri sledovaní čohokoľvek.

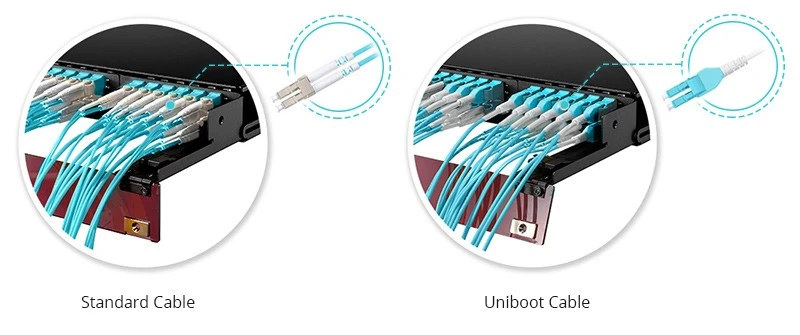

Uniboot prevráti tento skript. Obidve vlákna prebiehajú v jednom 2,0 mm plášti a končia v jednom zjednotenom kryte konektora. Pozeráte sa na približne polovičný objem káblov-niekedy lepšie.

Tu je to praktické. Náš inžiniersky tím vykonal minulý štvrťrok testy hustoty viacerých typov krytov. Výsledky boli celkom konzistentné:

Testovanie sa uskutočnilo s káblami OM4 pri teplote okolia 25 stupňov. CFM merané na zadnom výfuku so štandardizovanou konfiguráciou ventilátora.

Čísla kapacity vyzerajú na papieri rovnako, ale každý, kto pracoval s plne naloženým HD panelom, pozná rozdiel. So štandardným duplexom bojujete s káblami, aby ste obsadili posledných 20 % portov. Uniboot jednoducho... sedí.

Prepínanie polarity

V reálnom{0}}nasadení sa chyby polarity často nezistia až do záverečných fáz projektu. Dokonca aj v prípade plne označenej a testovanej 200{3}}vláknovej podložky- na poslednú{4}}minútu vedie zmena polarity A-B k AA ku katastrofickým prepracovaniam alebo veľkoobchodnej výmene káblov pri použití tradičných prepojovacích káblov.

S tradičnými duplexnými káblami buď prerušujete{0}}káble, alebo si objednávate nové. S prepínateľnými uniboot konektormi vysuniete kryt, otočíte pozície vlákien a máte hotovo. Žiadne nástroje. Žiadne spájanie. Trvá to asi 20 sekúnd, keď to urobíte niekoľkokrát.

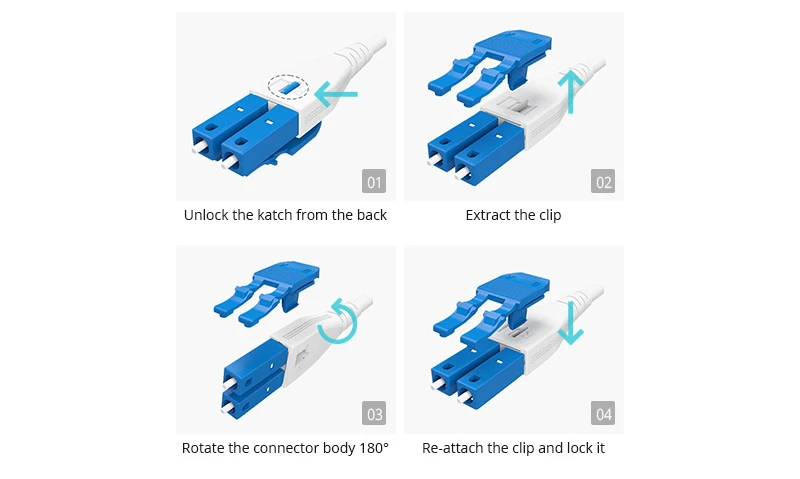

Mechanizmus sa líši v závislosti od výrobcu, ale väčšina návrhov funguje na rovnakom princípe-. Dve LC objímky možno v kryte premiestniť, aby sa vymenili zarovnanie Tx a Rx. Niektoré používajú preklápací mechanizmus; iné vyžadujú, aby ste vysunuli objímky a znova ich vložili obrátene.

Push-Konektory na vytiahnutie jazýčka

Iný problém, iné riešenie.

Štandardné konektory LC používajú bočnú západku-, ktorú uvoľníte stlačením. Funguje dobre, keď máte vôľu prstov. Nefunguje, keď sú konektory naskladané 2 mm od seba v 96-portovom paneli a ten, ktorý potrebujete, je v strede tretieho radu.

Zatlačením-upínacích jazýčkov premiestnite uvoľňovací mechanizmus. Namiesto toho, aby ste siahali po bočnej západke, chytíte predĺženú úchytku a potiahnete ju priamo dozadu. Jedna ruka. Jeden pohyb. Priľahlé porty zostanú na mieste.

Na tomto záleží viac, ako si myslíš. Načasovali sme technikov vykonávajúcich rutinné opravy na identických 48-paneloch s portmi-na jednom nabitom štandardným LC, na jednom s push{5}}ťahaním. Priemerný čas na odpojenie a opätovné pripojenie jedného portu stredného panela:

n =50 pokusov na typ konektora, rôzne úrovne skúseností medzi technikmi

Tento 5-sekundový rozdiel neznie ako veľa, kým nevykonáte migráciu 200 portov počas obdobia údržby. A tie náhodné odpojenia? Každý z nich predstavuje potenciálny vplyv na službu plus dodatočný čas na riešenie problémov.

Kedy kombinovať oboje: Uniboot s Push{0}}Potiahnutím

Niektorí výrobcovia ponúkajú uniboot káble s integrovanými vyťahovacími{0}uškami. Získate výhody hustoty káblov a výhody dostupnosti. Je to prémiová možnosť-zvyčajne o 30{5}}50 % drahšia ako štandardné unibooty. Ale pri nasadení v hyperškále, kde náklady na prácu prevyšujú náklady na materiál, to zvyčajne vyjde.

Na základe našich skúseností s nasadením uvádzame zákaznícke profily, ktoré najviac profitujú z kombinácie uniboot + push-pull:

Používatelia prepojovacích panelov s ultra{0}}vysokou{1}}hustotou (UHD).

Keď zbalíte 96 alebo dokonca 144 LC portov do priestoru 1U, štandardné západky konektorov sa stanú fyzicky nedostupnými. Pri týchto hustotách nie sú vyťahovacie-ušky-priaznivé-mať-na praktické ovládanie predstavujú úplné minimum. Vaše prsty sa doslova nemôžu dostať k bočnej západke, keď sú konektory naskladané tak tesne.

Výpočtové klastre AI a prostredia HPC

Pracovné zaťaženie školenia AI je -citlivé a náročné na kabeláž-, pričom často zahŕňa rozsiahle nasadenia 400G/800G. V prípade architektúr chrbticových{5}}listov podporujúcich klastre GPU odporúčame túto kombináciu v celej základnej vrstve. V týchto prostrediach dochádza k neustálemu ladeniu prepojenia a rýchlemu rozširovaniu kapacity-potrebujete konektory, ktoré nespomalia váš operačný tím.

Vlastné riešenia pre nasadenie AI/HPC

Clusterová kabeláž GPU má jedinečné požiadavky: vysoký počet portov, úzky polomer ohybu a obavy z tepelného manažmentu. Poskytujeme súpravy káblov prispôsobenej{1}}dĺžky navrhnuté špeciálne pre rozloženie vášho stojana-vrátane zväzkov zodpovedajúcich-dĺžok pre pripojenia prepínača{4}}k{5}}GPU, ktoré minimalizujú vôľu kábla a maximalizujú prúdenie vzduchu. Vopred-označené a farebne{8}}kódované podľa funkcie (úložisko, prepojenie GPU, sieť na správu) na urýchlenie nasadenia.

Poskytovatelia kolokácie a operácie vzdialených rúk

Ak váš obchodný model závisí od-veľkoobjemových MAC (presun, pridanie, zmeny), ktoré vykonávajú technici na diaľku, výber konektora priamo ovplyvňuje chybovosť. Jedno{2}}prepnutie polarity na uniboot konektoroch môže znížiť nesprávne konfigurácie poľa o 80 % alebo viac. To je menej problémových lístkov spôsobených obrátenou polaritou a menej času stráveného základným riešením problémov.

Renovácia starého zariadenia s tepelnými obmedzeniami

V starších dátových centrách, kde je kapacita káblových žľabov už vyčerpaná a cesty prúdenia vzduchu sú ohrozené, výmena za uniboot okamžite uvoľní približne 50 % priestoru káblovej cesty. Zlepšené prúdenie vzduchu cez zadnú časť skriniek môže výrazne znížiť náklady na chladenie-zaznamenali sme prípady, keď táto jediná zmena znížila teploty horúcej-uličky o niekoľko stupňov.

Prispôsobenie riešení vašim skutočným problémom

Nie každé nasadenie potrebuje ten najkrajší konektor. Konverzáciu so zákazníkmi zvyčajne tvoríme takto:

Vašou hlavnou bolesťou hlavy je upchatie káblovej dráhy

Uniboot je vaša odpoveď. ~50% zníženie priemeru káblov znamená, že vaše káblové žľaby a vertikálne manažéri majú skutočne priestor na dýchanie. Bonus: znížená hmotnosť kábla časom menej zaťažuje konektory.

Typické prispôsobenie:Prepínače ToR, serverové riadky s vysokou{0}}hustotou, kdekoľvek, kde vediete 50+ prepojovacie káble cez rovnakú cestu.

Vašou hlavnou bolesťou je dostupnosť panela

Tento problém vyriešia karty push{0}}vytiahnutia. Ak vaši technici pravidelne pracujú v plne-nabitých paneloch a vy vidíte odpojenia kolaterálu alebo počúvate sťažnosti na prístup, toto je oprava.

Typické prispôsobenie:Core/agregation patch panels, meet{0}}me rooms, akýkoľvek panel, ktorý zostáva z 80 % a viac obsadený a zaznamenáva pravidelnú aktivitu MAC.

Vašou hlavnou bolesťou hlavy je riadenie polarity

Prepínateľné uniboot konektory eliminujú potrebu zásobovania viacerými polaritami káblov a zabraňujú chybám ukončenia poľa. Ak ste niekedy museli cez noc vytlačiť krabicu káblov A-A, pretože si niekto objednal A-B, tu poznáte hodnotu.

Typické prispôsobenie:Nové nasadenia s neistými alebo meniacimi sa požiadavkami na polaritu, organizácie štandardizujúce jednotný kábel SKU pre jednoduchosť zásob.

Single{0}}SKU Inventory Program

Už vás nebaví spravovať viacero polarít a dĺžok káblov? Môžeme vám pomôcť štandardizovať prepínateľné uniboot konektory s vybraným výberom dĺžky (zvyčajne 1 m, 2 m, 3 m, 5 m), ktorý pokrýva viac ako 95 % prípadov použitia. Znížte zložitosť inventára, eliminujte chyby pri objednávaní a zjednodušte školenie pre váš operačný tím.

Staviate pre 400G/800G a viac

Konektor vlákna LC v dohľadnej dobe nezmizne-400G-vysielače a prijímače FR4 a 400G-LR4 používajú duplexné rozhrania LC a sú základom väčšiny podnikových nasadení 400G. Požiadavky na hustotu pri týchto rýchlostiach však robia správu káblov kritickou.

Pre 400G breakout aplikácie-kde jediný QSFP-port DD rozvetvuje na 4x100G serverové pripojenia{5}}káble uniboot s vyťahovacími-uškami vám poskytnú tú najčistejšiu inštaláciu. Menší objem kábla ponecháva priestor pre zvýšené prúdenie vzduchu, ktoré vyžadujú transceivery s vyšším{8}}wattovým výkonom.

400G/800G Custom Breakout riešenia

Vysokorýchlostná{0}}prerušovacia kabeláž je oblasť, kde prispôsobenie prináša najväčšiu hodnotu. Vyrábame:

Odlamovacie postroje MTP-do{1}}LC s vlastnými dĺžkami nôh prispôsobenými vašej špecifickej geometrii stojana

Priame{0}}pripojenie medených (DAC) a aktívnych optických káblov (AOC) v ne-štandardných dĺžkach

Hybridné zväzky spájajúce rôzne typy konektorov (MTP-8 na LC, MTP-12 na LC atď.) pre zariadenia zmiešanej generácie

Možnosti konektora s nízkou{0}}stratou (menej alebo rovnajúcej sa 0,15 dB IL) pre aplikácie s rozšíreným-dosahom alebo viac{3}}skok

Každá zostava je pred odoslaním 100 % testovaná podľa vašich špecifikácií-vrátane straty vloženia, straty pri vrátení a overenia polarity.

Skutočné{0}}svetové scenáre aplikácií

Rôzne prostredia zdôrazňujú rôzne aspekty výkonu konektora. Tu je to, čo sme videli pri rôznych typoch nasadenia:

Hyperškálové dátové centrá

Tieto zariadenia optimalizujú prevádzkovú rýchlosť. Keď nasadzujete tisíce pripojení týždenne, zložka práce dominuje celkovým nákladom. Uniboot s-vyťahovacími kartami je čoraz štandardnejší pre nové zostavy-poplatok sa rýchlo vráti vďaka rýchlejšiemu nasadeniu a zníženej chybovosti.

Typická špecifikácia:OS2 single-režim, 2,0 mm uniboot s push-ťahaním, prepínateľná polarita, vopred-otestované a označené. Dĺžky sú štandardizované na 1 m, 2 m, 3 m a 5 m, aby sa minimalizovala zložitosť inventára a zároveň pokryli väčšinu scenárov-do{11}}rackov.

Vlastný program Hyperscale

Pre nasadenie 10,000+ káblov ponúkame:

Súprava podľa stojana alebo pod: pred-roztriedené káblové zväzky zabalené presne podľa potreby pre každú zónu inštalácie

Vlastné označovanie: Vaša nomenklatúra, vaša farebná schéma, vytlačené v továrni

Postupné doručovanie: odosielajte podľa svojho plánu, nie podľa našich{0}}týždenných poklesov v súlade s vašimi fázami nasadenia

Vyhradená rezerva inventára: Bezpečnostné zásoby skladované v našom zariadení, dostupné s expedíciou v ten istý-týždeň

Platí objemová cena. Kontaktujte nás pre podrobnosti o programe.

Podnikové dátové centrá

Zmiešaná infraštruktúra a dlhšie obnovovacie cykly znamenajú, že často pracujete s existujúcimi štandardmi konektorov. Praktický prístup je zvyčajne viacúrovňový: uniboot alebo push{1}}zatiahnutie-skriniek s vysokou hustotou, štandardný duplex v oblastiach s nižšou-hustotou, kde nie je prémia opodstatnená.

Ak dovybavujete existujúce zariadenie, zamerajte nasadenie uniboot najskôr na cesty s najvyšším{0}}záťažom. Okamžitá úľava často odôvodňuje rozšírenie prístupu.

Enterprise Starter Kits

Nie ste pripravení zaviazať sa k úplnej-migrácii s vysokou hustotou? Ponúkame vyhodnocovacie súpravy obsahujúce kombináciu uniboot a push{1}}ťahacích káblov v bežných dĺžkach. Otestujte ich vo svojom prostredí, získajte-spätnú väzbu od svojho tímu a potom ich s istotou zvyšujte.

Telecom Central Office a Colo Meet{0}}Me Rooms

Spoľahlivosť a štandardizácia tu riadia rozhodnutia. Mnoho dopravcov vedie zoznamy schválených predajcov so špecifickými špecifikáciami konektorov. Push-ťahovacie jazýčky sú obzvlášť cenné v optických rozvodných rámoch, kde technici potrebujú prístup k jednotlivým pripojeniam bez toho, aby zasahovali do susedných živých obvodov.

Viac{0}}nájomná povaha farebných prostredí tiež vytvára požiadavky na zodpovednosť-záleží na čistom odovzdávaní konektorov medzi poskytovateľmi a dizajn push{2}}vyťahovania znižuje riziko náhodného rušenia počas-práce s prepojením.

Zákazková výroba-dopravcu

Podporujeme vlastné špecifikácie požadované hlavnými operátormi a farebnými operátormi:

Súlad so špecifickými prahovými hodnotami útlmu vloženia a straty pri návrate

Vlastné farby bundy pre identifikáciu nájomcu

Rozšírené testovanie odolnosti (1000+ párovacích cyklov)

Úplná dokumentácia sledovateľnosti pre každý kábel

RoHS, REACH a regionálne certifikácie zhody

Už ste na zozname schválených predajcov? Dajte nám vedieť svoje požiadavky-my im presne vyhovíme.

Špecifikácie, na ktorých skutočne záleží

Keď hodnotíte možnosti LC konektorov pre optické vlákna, tu je to, čo treba hľadať mimo marketingu:

Strata vloženia

Priemyselný štandard pre náhodné párovanie je menší alebo rovný 0,30 dB. Prémiové konektory dosahujú 0,15 dB alebo menej oproti hlavnej referencii. Prísnejšie špecifikácie sú dôležitejšie, pretože rozpočty odkazov sa zmenšujú pri vyšších prenosových rýchlostiach.

Pre predstavu 0,30 dB: je to zhruba ekvivalentné pridania 120 metrov štandardného jedno-režimu vlákna k vášmu prepojeniu. Nie je to katastrofálne pre jedno pripojenie, ale sčítava sa, keď reťazíte viacero bodov záplaty.

Vlastné špecifikácie straty

Pre aplikácie vyžadujúce prísnejšie tolerancie-dlhé{1}}linky, systémy DWDM alebo viac{2}}skokové architektúry- ponúkame káble vyrábané a testované s vložným útlmom menším alebo rovným 0,15 dB alebo dokonca menším alebo rovným 0,10 dB. Každý kábel sa dodáva s individuálnym testovacím protokolom, ktorý zobrazuje skutočné namerané hodnoty, nielen „vyhovuje/nevyhovuje“ voči generickej prahovej hodnote.

Návratová strata

Väčšie alebo rovné 50dB pre leštidlo UPC, Väčšie alebo rovné 60dB pre APC. Nižšia spätná strata (vyššie číslo dB) znamená menší odraz signálu späť smerom k zdroju-kritický pre analógové video, DWDM a niektoré-vysokorýchlostné digitálne aplikácie.

Mechanická odolnosť

Vyhľadajte hodnotenia párovacieho cyklu 500+. V prostrediach s vysokým-MAC sú konektory veľmi účinné. Lacné konektory začínajú degradovať okolo 200-300 cyklov; kvalitné konektory si zachovávajú špecifikáciu prostredníctvom 1000+.

Možnosti rozšírenej trvanlivosti

Pre prostredia s výnimočne vysokou aktivitou MAC (obchodné úrovne, vysielacie zariadenia, testovacie laboratóriá) ponúkame konektory hodnotené pre 1500+ párovacie cykly s overeným zachovaním výkonu. Spýtajte sa na náš program konektorov s predĺženou-životnosťou.

Rýchle slovo o údržbe

Vysoká{0}}hustota znamená viac konektorov na menšom priestore, čo znamená viac príležitostí na kontamináciu. Jedna prachová častica na koncovej strane objímky môže zvýšiť stratu vloženia o 1 dB alebo viac-, čo je ekvivalent pridania 400 metrov vlákna k vášmu spoju.

Oprava je jednoduchá, ale nemožno o nej-vyjednávať: pred spojením skontrolujte a vyčistite každý konektor. Čistiace prostriedky-na jedno kliknutie umožňujú rýchlu údržbu; v prípade odolného znečistenia použite IPA-vlhčené obrúsky, ktoré nepúšťajú vlákna-nasledované suchými utierkami. Po čistení vždy skontrolujte.

Ak to váš tím ešte nerobí nábožensky, začnite. Zabraňuje väčšiemu počtu problémových lístkov ako ktorákoľvek iná prax.

Kedy sa prémia vyplatí?

Povedzme si čísla. Rozpätie cien medzi typmi konektorov je skutočné, ale často menšie, ako ľudia predpokladajú:

Približná cena; sa výrazne líši podľa objemu, typu vlákna a dodávateľa.

Výpočty-vyrovnanosti do veľkej miery závisia od vašej pracovnej sily a rozsahu nasadenia. Pri nasadení 1 000 káblov, kde uniboot ušetrí 2 minúty na kábel počas inštalácie, sa pozeráte na úsporu práce približne 33 hodín. Pri cene 75 USD/hodinu plne nabitého technika je to 2 500 USD – často stačí na pokrytie prémie za konektor so zvyšnou maržou.

Tam, kde je matematika presvedčivá, je priebežná údržba. Ak vaše zariadenie zaznamená 50 presunov záplaty za mesiac a push{2}}tašky na ťahanie ušetria 5 sekúnd na jeden presun a zároveň zabránia jednému náhodnému odpojeniu za mesiac, kumulatívna hodnota počas 5-ročného životného cyklu infraštruktúry sa spočítava.

Prípadová štúdia TCO: Stredná{0}}veľkosť finančného dátového centra

Nedávno sme dokončili úplnú analýzu celkových nákladov na vlastníctvo pre klienta finančných služieb, ktorý migruje svoju infraštruktúru súkromného cloudu. Takto vyzerali skutočné čísla:

Profil nasadenia:

Veľkosť zariadenia: ~120 skriniek

Rozsah: Vrstva prepínania jadra na distribúciu, 5 000 prepojovacích káblov LC-LC

Porovnanie: Štandardný duplexný LC vs. Uniboot s vyťahovacími-uškami

Porovnanie nákladov:

Práca vypočítaná na 75 USD/hod pri plnom naložení. Obnova incidentu zahŕňa čas technika plus odhadovaný dopad na podnikanie.

Poplatok za materiál bol v podstate kompenzovaný úsporou práce pri inštalácii v prvom roku. V treťom roku mal klient náskok-a päť{2}}ročné celkové náklady na vlastníctvo vykázali takmer 24 000 USD v úsporách pri relatívne skromnom nasadení. V prípade väčších zariadení alebo zariadení s vyšším objemom MAC sa časová os ROI výrazne stláča.

Vlastná analýza TCO

Chcete vidieť čísla pre vaše konkrétne prostredie? Pre kvalifikované príležitosti ponúkame bezplatné modelovanie TCO. Uveďte svoj profil zariadenia-počet kabinetov, objem MAC, pracovné sadzby, aktuálne typy konektorov-a my vytvoríme prispôsobené porovnanie zobrazujúce predpokladané náklady a časovú os návratnosti.

Uskutočnenie hovoru

Tu je rozhodovací strom, ktorým prechádzame zákazníkov:

Najčastejšia chyba, ktorú vidíme? Nad{0}}špecifikovanie v oblastiach s nízkou{1}}hustotou, zatiaľ čo pod-špecifikovanie toho, kde je to skutočne dôležité. Zariadenie, ktoré dáva prémiové konektory všade, je plytvanie peniazmi. Zariadenie, ktoré šetrí na konektoroch v ich 96-portových agregačných paneloch, spôsobuje budúce bolesti hlavy. Prispôsobte riešenie konkrétnemu obmedzeniu v každej zóne vašej infraštruktúry.

Pre organizácie, ktoré štandardizujú špecifikácie konektorov vo viacerých zariadeniach, proces výberu konektorov z optických vlákien ťaží z praktického{0}}hodnotenia so skutočnými konfiguráciami panelov. Vzorové súpravy umožnia vášmu tímu pocítiť rozdiel predtým, ako sa zaviaže k veľkej objednávke.

Konzultačná služba dizajnu

Plánujete novú stavbu alebo veľkú inováciu? Náš technický tím môže skontrolovať topológiu vašej siete a odporučiť stratégiu konektorov optimalizovanú pre vaše špecifické požiadavky:

Vývoj kusovníka: Kompletné plány káblov s dĺžkami, množstvami a špecifikáciami

Optimalizácia vlastnej dĺžky: Minimalizujte odpad a zlepšite estetiku pomocou{0}}káblov správnej veľkosti

Plánovanie postupného nasadzovania: Uprednostňujte zóny s vysokým{0}}vplyvom, odložte inovácie s nižšou{1}}hodnotou

Písanie špecifikácií: Pomôžte svojmu tímu obstarávania vydávať jasné a presné RFQ

Táto služba je bezplatná pre projekty nad minimálnymi limitmi objemu.

Čo bude ďalej

LC vláknový konektor je už dve desaťročia ťahúňom dátového centra a tak skoro nikam neodíde. Spôsob, akým nasadzujeme LC, sa však vyvíja-hustejšie panely, užšie priestory a vyššie prenosové rýchlosti. Návrhy Uniboot a push{3}}pull sú priamou odpoveďou na tieto skutočnosti.

Ak plánujete infraštruktúru, ktorá sa musí škálovať zo 100 G dnes na 400 G alebo 800 G zajtra, rozhodnutia o konektoroch, ktoré teraz urobíte, buď podporia tento rast, alebo ho obmedzia. Získať to správne vopred je lacnejšie ako dodatočná montáž.

Máte otázky týkajúce sa konkrétnych konfigurácií alebo potrebujete pomoc pri špecifikácii nasadenia? Náš technický tím videl väčšinu hraničných prípadov a môže vás nasmerovať na to, čo fungovalo v podobných prostrediach.
