Ako si vybrať prepojovací panel z optických vlákien alebo ODF?

Výber prepojovacieho panelu z optických vlákien -, ktorý sa často nazýva ODF alebo optický distribučný rám -, je zriedkavo len otázkou priradenia počtu vlákien k riadku v cenovej ponuke. V skutočnej telekomunikačnej miestnosti, prístupovej sieti FTTH, podnikovej sieti LAN alebo dátovom centre musí panel tiež opraviť prichádzajúci kábel, chrániť spoje, držať adaptéry, smerovať prepojovacie káble, niesť jasné štítky a ponechať priestor na rast. Pomýlite si tieto detaily a lacno{4}}vyzerajúci panel vás bude stáť čas počas inštalácie a znova pri každej budúcej inovácii.

Táto príručka je napísaná z pohľadu výberu a dodávky pasívnych komponentov z optických vlákien pre projekty FTTH, telekomunikácií a dátových centier. Prechádza rozhodnutiami, na ktorých skutočne záleží na mieste - kapacity, montáže, adaptérov, spájania a správy káblov - a končí výberovými maticami, kontrolným zoznamom RFQ a kontrolným zoznamom kontroly, ktoré môžete znova použiť pri ďalšom nákupe.

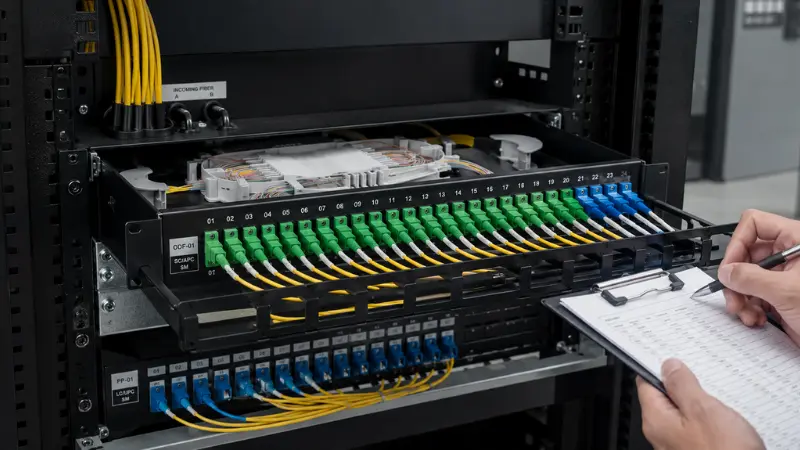

Čo je to prepojovací panel / ODF z optických vlákien?

Patch panel s optickými vláknami je jednotka na správu vlákien, ktorá sa používa na ukončenie, usporiadanie, spojenie, pripojenie a ochranu optických vlákien. Nájdete ho v telekomunikačných miestnostiach, dátových centrách, FTTH prístupových sieťach, podnikových sieťach a komunikačných skriniach.

V každodennom{0}}-jazyku projektu sa výrazy „prepojovací panel z optických vlákien“, „prepojovací panel z optických vlákien“, „ODF“ a „rámec distribúcie optických vlákien“ často používajú zameniteľne. Mechanický dizajn sa líši, ale úloha je rovnaká: zjednodušiť správu, testovanie, údržbu a rozširovanie optických spojení. Ak chcete úplnejší rozpis toho, kde sa pojmy líšia, toto porovnanie anODF verzus patch panelv systémoch s optickými vláknami je dobré začať.

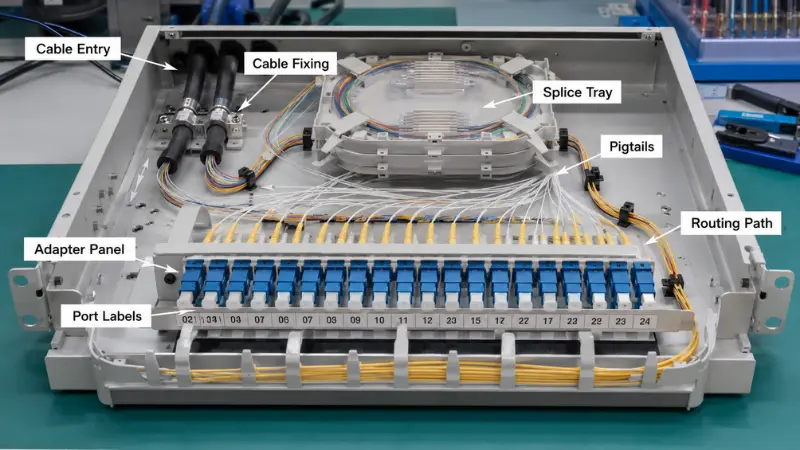

Typický vláknitý patch panel kombinuje niekoľko prvkov:

• -Panely adaptérov, ktoré držia spojky SC, LC, FC alebo MPO
• -Zásobníky na spoje, ktoré chránia spoje a uchovávajú prebytočné vlákno
• -Vláknové vlákna spojené s prichádzajúcim káblom
• -Upevnenie káblov a vstupné porty na uvoľnenie napätia
• -Vnútorné trasy smerovania, ktoré zachovávajú polomer ohybu
• -Oblasť na správu prepojovacieho kábla na prednej strane
• -Označenia alebo identifikácia portov

•

Prečo je výber správneho vláknitého patch panelu dôležitý?

Patch panel je zvyčajne malý kúsok z celkového sieťového rozpočtu, no má obrovský vplyv na kvalitu inštalácie a roky údržby. Panel, ktorý vyhovuje miestu, umožňuje inštalatérom čisto smerovať vlákna, chrániť spojovacie body, kontrolovať ohybové napätie a rýchlo nájsť akýkoľvek port. Zle zvolený spôsob vytvára preplnené smerovanie, nepohodlnú údržbu, uviaznutú kapacitu a chaotické pole záplat.

Predtým, ako sa zaviažete k modelu, by mal zodpovedať tri strohé otázky: dokáže preniesť počet vlákien, ktoré teraz potrebujete, dokáže ho technik bez problémov nainštalovať a udržiavať a dokáže rásť so sieťou namiesto toho, aby bol vytrhnutý a nahradený? Ak je niektorá odpoveď nie, nižšia cena nálepky to len zriedka vynahradí.

Kľúčové faktory, ktoré je potrebné zvážiť pri výbere prepojovacieho panelu z optických vlákien

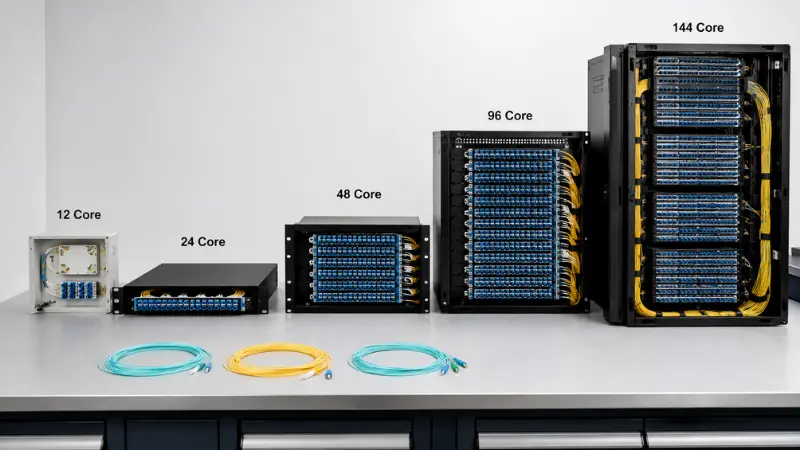

Počet vlákien a kapacita portu

Počet vlákien je prvé číslo, ktoré väčšina kupujúcich kontroluje. Bežné konfigurácie ODF bežia na 12, 24, 48, 72, 96 a 144 jadrách. Malý distribučný bod FTTH môže byť v poriadku s 12- alebo 24-jadrovým nástenným boxom; Telekomunikačná miestnosť alebo podnikové jadro často pristane na 24- alebo 48-jadrových rackových paneloch; a dátové centrá alebo chrbticové body s vysokou hustotou tlačia smerom k 96 alebo 144 jadrám.

Chybou je presne dimenzovať panel na dnešný počet vlákien. Funkčné pravidlo jeprúdové vlákna + voľná kapacita + priestor v racku: vezmite vlákna, ktoré teraz ukončujete, pridajte voľný priestor pre prepojenia, ktoré môžete rozumne predvídať, a potom skontrolujte, čo vaša výška stojana skutočne umožňuje. Ak projekt osvetľuje 24 vlákien, ale miesto sa pravdepodobne zdvojnásobí, 48-jadrový panel zvyčajne stojí oveľa menej ako práca pri neskoršej výmene jednotky.

Ako východiskový bod:

• Malý prístupový bod - 12 na 24 jadier
• Štandardná telekomunikačná miestnosť - 24 až 48 jadier
• Väčší distribučný bod - 72 na 96 jadier
• Chrbtica s vysokou{0}}hustotou alebo jadrá dátového centra - 96 a vyššie

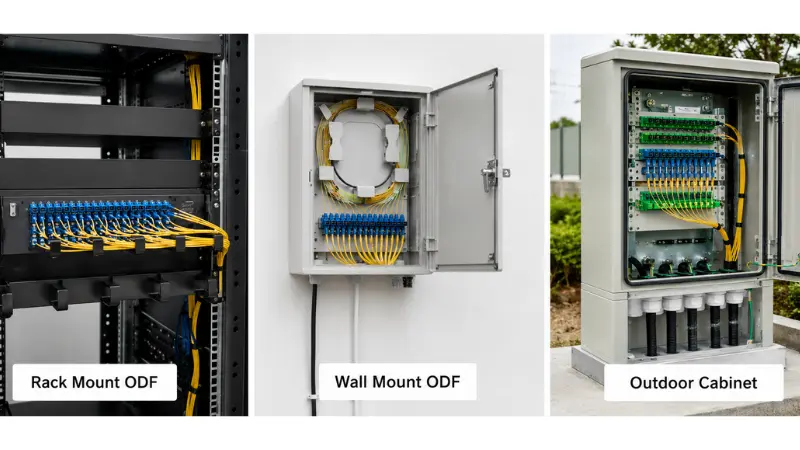

Montáž do racku, na stenu alebo vonkajšia inštalácia

Inštalačné prostredie viac ako čokoľvek iné určuje formu panelu. 19- palcový vláknový patch panel na montáž do racku elegantne zapadne do štandardných rackov popri prepínačoch, OLT a prenosových zariadeniach, a preto dominuje telekomunikačným miestnostiam a dátovým centrám. Nástenný ODF je vhodný pre lokality bez akéhokoľvek stojana - FTTH prístupových bodov, sietí malých budov, distribučných bodov na chodbách a pobočiek. Vonkajšia vláknitá rozvodná skriňa je určená pre pouličné skrine a polovonkajšie pozície, kde na tesnení, mechanickej pevnosti a káblovom vstupe záleží oveľa viac, než na tom, ako kompaktná alebo uprataná krabica vyzerá.

Označte umiestnenie skôr, ako si vyberiete: vo vnútri 19- palcového stojana, na stene, vo vnútri telekomunikačnej skrine, vo vonkajšom prístupovom bode alebo v rade dátových centier s vysokou-hustotou. Ak sa panel dostane do vonkajšieho prostredia, ochranu proti vniknutiu považujte za náročnú požiadavku, a nie za príjemnú-požiadavku{5}}vyhľadať - uvedenú hodnotu IP, kryt odolný voči UV žiareniu a správne utesnené priechodky a overiť si továš vnútorný a vonkajší kábel je nainštalovaný.

1U, 2U alebo vyššie: Výber výšky stojana

V prípade rackových panelov je výška jej vlastným rozhodnutím a nie len funkciou počtu vlákien. 1U optický patch panel šetrí najviac miesta v racku a je predvolený pre rady dátových centier, ale rovnaký 1U, ktorý pohodlne pojme 24 LC duplexných portov, sa môže cítiť stiesnene, keď sa pokúsite pridať spojovacie podnosy a smerovať prepojovacie káble na prednej strane. Zvýšením na 2U získate pracovný priestor: hlbšie podnosy, jednoduchšie navíjanie uvoľneného vlákna a predné pole patchov, ktoré s vami nebude bojovať pri presunoch, pridávaní a zmenách.

Jednoduchý spôsob, ako sa rozhodnúť: vyberte 1U, keď je prioritou hustota a panel je väčšinou pred-ukončeným záplatovaním; vyberte si 2U alebo vyššiu, keď rovnaký panel musí obsahovať aj spájanie poľa, väčšie zväzky pigtailov alebo časté prestavovanie. Počítanie iba portov a ignorovanie priestoru, ktorý tieto porty potrebujú za a pred adaptérmi, je jednou z najčastejších chýb pri určovaní veľkosti.

Pevný typ verzus posuvný typ

Regálové panely sa dodávajú v pevných a posuvných prevedeniach. Pevný panel pre montáž do racku je jednoduchší, pevnejší a zvyčajne lacnejší -, rozumná voľba tam, kde sa vlákna nastavia raz a len zriedka sa ich znova dotknete. Posuvný panel sa vyťahuje dopredu na koľajniciach, takže technik môže dosiahnuť spojovacie podnosy, adaptéry a vnútorné vedenie bez toho, aby čokoľvek vybalil.

Výmena-sú skutočné peniaze v porovnaní s reálnym časom. Na miestach, kde sa porty často prestavujú, vám posuvná podložka umožňuje pracovať na pripojeniach bez toho, aby ste museli vyberať celý panel zo stojana, čo môže na rušnom ráme zmeniť pol-hodinovú prácu na niekoľko minút. Pre odkaz s nízkym{4}}dotykom, ktorý vydrží roky nedotknutý, je lepšou hodnotou pevný panel. Vyberte si posuvné, keď je údržba, testovanie alebo modernizácia častá; vyberte pevné, keď nie sú.

Typ adaptéra: SC, LC, FC alebo MPO

Adaptér sa musí zhodovať s konektormi, ktoré už sú vo vašej sieti, takže toto je rozhodnutie, ktoré skôr potvrdíte na základe kábla, pigtailov a portov zariadení, než aby ste hádali.

Adaptéry SC zostávajú ťažným koňom FTTH, FTTx a telekomunikačného prístupu. V PON a FTTH je SC/APC obvyklou voľbou, pretože uhlová 8- koncová plocha odráža rozptýlené svetlo späť do plášťa namiesto jadra, čím udržuje nízke straty spätného toku – presne to, čo pasívne optické rozbočovače potrebujú. SC/UPC sa zobrazuje v iných štandardných prepojeniach, kde sa tento uhol nevyžaduje. Leštidlo nie je zameniteľné: APC sa spája iba s APC a natlačenie objímky APC proti UPC poškodí obe. Ak je pre vás poľská otázka nová, prejdite na tento vysvetľovačrozdiely medzi PC, UPC a APCuvádza to jasne. Samotné úbytky vrátením a vložné úbytky sú odstupňovanéIEC štandardy prepojenia optických vlákien, čo je odkaz, ku ktorému by sa mal vrátiť údajový list vášho dodávateľa.

Adaptéry LC dominujú v dátových centrách a -zariadeniach s vysokou hustotou, pretože konektor LC zaberá približne polovičnú plochu ako SC. Tento rozdiel vo veľkosti je podstatou: do LC duplexného panelu sa zmestí oveľa viac portov do rovnakej 1U ako do SC panelu, čo je dôležité, keď je každá racková jednotka sporná. Väčšina portov prepínačov a transceiverov - SFP, SFP+, QSFP breakouts - končí v LC, takže panel zvyčajne nasleduje zariadenie.

Adaptéry FC so závitovou spojkou sa stále vyskytujú v niektorých telekomunikačných, testovacích a meracích alebo starších pozíciách, kde skrutka-na pripojení odoláva vibráciám. Adaptérové ​​panely MPO/MTP sú opäť inou kategóriou: nesú 8, 12 alebo 24 vlákien v jednej koncovke a existujú na to, aby umožnili praktickú kabeláž s vysokou{5}}hustotou a pred{6}}koncovkou kabelážou, napájací kanál-a{8}}kazetové systémy v dátovom centre. Ak zvažujete možnosti hustoty pre hustú stavbu, pozrite si túto praktickú príručkuporovnanie LC s MTP/MPOoplatí sa prečítať ako prvé.

Pred objednávkou si dohodnite pár vecí: typ konektora (SC, LC, FC, ST, MPO/MTP); leštidlo (UPC alebo APC); simplex, duplex alebo quad adaptér;jeden-režim alebo viacrežim(tieto nie sú miešateľné na odkaze); a či sa panel dodáva naložený s adaptérmi a pigtailmi alebo holý. Rýchla skratka pre rozhodnutie:

• Vyberte siSC/APCpre PON, FTTH a väčšinu prístupových distribúcií.
• Vyberte siLC, zvyčajne duplex, keď hustota portov alebo zakončenie{0}}strany prepínača riadi dizajn.
• Vyberte siFCiba tam, kde je špecifikované rozhranie so závitom-odolné voči vibráciám.
• Vyberte siMPO/MTPpre chrbticové vedenia a pred{0}}ukončenú kabeláž s vysokou{1}}hustotou.

Načítaný verzus nezaťažený panel opráv

Jedna otázka, ktorá kupujúcich zaskočí, je, či panel dorazínaloženéalebovyložené. Naložený vláknitý patch panel sa dodáva s namontovanými adaptérmi a často predinštalovanými vrkôčikmi-, takže tím v teréne musí iba spájať a opravovať. Nezaťažený vláknitý patch panel je prázdnym šasi: adaptérové ​​dosky a pigtaily pridávate sami, čo poskytuje flexibilitu pri miešaní typov konektorov alebo zmene konfigurácie, ale zvyšuje čas montáže na mieste.

Vyberte načítaný panel, keď je typ konektora pevný, objemy sú opakovateľné a chcete minimalizovať prácu v teréne. Vyberte možnosť Unloaded, keď má projekt stále otvorené premenné - rôznych typov leštenia naprieč lokalitami, prechod medzi štandardmi konektorov alebo želanie naskladniť jedno šasi a naplniť ho podľa potreby. Ak sa stále rozhodujete, ako sa tieto vlákna ukončia, toto porovnanierýchle konektory proti fúznemu spájaniuje užitočným spoločníkom. Či tak alebo onak, uveďte stav dodávateľa naložený alebo vyložený výslovne na cenovej ponuke, pretože samotný "patch panel" vám nepovie, čo je v krabici.

Požiadavky na spoje a dizajn podnosu na spoje

Niektoré panely iba prepájajú pred{0}}ukončené káble; iní musia spájať prichádzajúce vlákno. Ak musí byť optický kábel na mieste spojený s vrkôčikmi, panel potrebuje dostatok spojovacích podnosov, spojovacích objímok a úložného priestoru na zvinutie vlákna bez úzkych ohybov. Vonkajší kábel s voľnými rúrkami napríklad prináša dlhé vyrovnávacie rúrky, ktoré potrebujú niekde sedieť, takže zásobník, ktorý je vhodný na uprataný vnútorný kábel, môže byť v teréne preplnený.

Kapacita zásobníka je detail, ktorý ľudia preskočia. Jeden zásobník zvyčajne obsahuje pevný počet spojov a ochranných puzdier; ju prekročia a technici začnú skladať vlákna, čo sťažuje neskoršiu údržbu a riskuje práve spoje, ktoré sa snažíte chrániť. Potvrďte, koľko vlákien sa spojí, či je na ne dostatok podnosov s trochou rezervy, prípvrkôčikysú zahrnuté alebo objednávané samostatne a že zásobník je stále dostupný aj po naplnení panelu. Ak chcete pozadie samotného spojenia, vysvetľuje tento prehľadúčel fúzneho spájania.

V prípade pred{0}}ukončenej kabeláže môžu byť spojovacie podnosy zbytočné a namiesto toho sa pozornosť presunie na dosky adaptéra, upevnenie káblov a vedenie prepojovacieho kábla na prednej{1}}strane.

Vstup, vedenie a polomer ohybu kábla

Dostatok portov nie je to isté ako dobrá správa vlákien. Panel tiež musí nechať káble a prepojovacie káble vstúpiť, smerovať a odchádzať bez boja. Najprv skontrolujte smer vstupu oproti miestu - niektoré panely vedú kábel zozadu, iné zboku alebo zhora a vonkajšie skrinky potrebujú utesnené priechodky. Rackové panely by vám mali poskytnúť upevňovací bod a uvoľnenie napätia, aby hmotnosť prichádzajúceho kábla nikdy neťahala za spoje.

Vnútri potrebujú vlákna voľnú cestu a prepojovacie káble by nemali blokovať prístup k adaptérom alebo zásobníkom. Smerovanie musí tiež rešpektovať polomer ohybu: ohýbanie vlákna tesnejšie, než je jeho menovité minimum, vedie k strate vloženia a časom môže sklo prasknúť. Namiesto toho, aby ste verili číslu, ktoré ste niekde čítali, postupujte podľa výrobcu kábla a konektora s minimálnym polomerom ohybu - ohybom- necitlivých vlákien definovaných vITU-T G.657odporúčanie tolerovať prísnejšie smerovanie, ale autoritou je hárok so špecifikáciami, nie dohady. Panel, ktorý to dobre zvláda, vám poskytuje upevňovacie body, hladké vnútorné vedenie, voľné uloženie, čisté oddelenie medzi prichádzajúcim káblom aprepojovacie káble, a priestor na to, aby ste sa skutočne dostali k údržbe.

Označovanie a budúce rozšírenie

Označovanie sa pri obstarávaní ignoruje a stáva sa kritickým, keď prvýkrát musí niekto sledovať okruh pod tlakom. Jasná identifikácia portov umožňuje technikovi otestovať prepojenie, izolovať poruchu a vyhnúť sa natiahnutiu nesprávneho prepojovacieho kábla - a na veľkom ráme zlé označenie potichu pridáva čas každému volaniu údržby a vytvára skutočné riziko odpojenia aktívnej služby.

Rozšírenie je druhá polovica. Ak je každý port použitý v prvý deň, ďalšia požiadavka na servis znamená ďalší panel, viac priestoru v racku a viac kabeláže. Ponechaním náhradných pozícií adaptéra alebo výberom panelu s modulárnymi adaptérovými doskami je oveľa jednoduchšie pridať kapacitu alebo zmeniť typy konektorov počas inovácie namiesto toho, aby ste začínali odznova.

Porovnanie typov patch panelov s optickými vláknami

Sprievodca rýchlym výberom: Ktorý ODF by ste si mali vybrať?

Vyššie uvedené faktory sa navzájom ovplyvňujú, takže tu je zhustený pohľad, ktorý mapuje bežné scenáre projektu na rozumnú predvolenú hodnotu. Berte to ako východiskový bod a prispôsobte si svoj vlastný priestor v stojane a rozhrania zariadení.

Praktické príklady výberu

Príklad 1: Malý distribučný bod FTTH

Predstavte si distribučný bod pri chodníku alebo v suteréne, ktorý zásobuje skupinu účastníkov z PON. Prichádzajú dropovacie a distribučné káble, vlákna sú spojené do vrkôčikov a účastnícke linky sa prepájajú. Tu zvyčajne stačí ODF na stenu s 12 alebo 24 jadrami, vybavený adaptérmi SC/APC na udržanie nízkych spätných strát pre napájanie rozdeľovača. Obmedzenia sú fyzické: obmedzený priestor na stene, kábel, ktorý potrebuje správne uvoľnenie napätia, a dostatočne jasné označenie, aby ďalší technik mohol nájsť správneho účastníka bez sledovania každého vlákna. Uistite sa, že škatuľa má spojovaciu podložku s veľkosťou pre počet a žePLC splitterkŕmenie je započítané do rozpočtu na vlákna. Pre širší zoznam dielov na zostave PON, totoSprievodca obstarávaním pasívnych komponentov FTTHje užitočná referencia.

Príklad 2: Dátové centrum 1U Rack Inštalácia

V riadku dátového centra je priestor v racku vzácny a pravidlá hustoty portov. Panel je takmer vždy 19-palcový, ak je to možné, 1U, osadenýLC duplexné adaptéryalebo MPO/MTP pre káblové vedenie-a{1}}kaziet. Väčšina odkazov je pred-ukončená, takže spájanie je zriedkavé a dôraz sa presúva na čisté pole prednej časti, presné označovanie a modulárne rozloženie, ktoré vám umožňuje pridávať kazety neskôr. Posuvný 1U panel si tu zasluhuje svoje miesto: keď technik musí prep-opravovať živý rad, potiahnutie panela dopredu prekoná prácu slepého za adaptérmi. Nerozmerujte iba podľa počtu portov - skontrolujte, či je pred plne naloženým panelom dostatok miesta na osadenie prepojovacích káblov.

Príklad 3: Telekomunikačná miestnosť s požiadavkou na spojenie

Keď vonkajší optický kábel pristane v telekomunikačnej miestnosti a je potrebné ho spojiť do vrkôčikov, tým správnym nástrojom je stojanový ODF s vhodnými spojovacími podnosmi. Kábel potrebuje upevnenie a uvoľnenie napätia na vstupe, uzemnenie akéhokoľvek kovového pevného člena, ak si to vyžaduje konštrukcia kábla, ochranu spoja a dostatok úložného priestoru na uvoľnenie cievky bez úzkych ohybov. Kapacita je tu zvyčajne 24, 48 jadier alebo viac, pričom adaptéry SC alebo LC sú zvolené tak, aby zodpovedali rozhraniu prenosu alebo OLT, a zadný alebo bočný vstup, aby vyhovoval rozmiestneniu racku. Ak je počet alebo frekvencia údržby vysoká, prechod z 1U na 2U sa v pracovnej miestnosti vyplatí. Načítané panelové - adaptéry a vrkôčiky vopred namontované-, v a24-jadrový box s podnosom na spojezostavenie štýlu - skracuje prácu v teréne; nezaťažený podvozok to vymieňa za flexibilitu.

Bežné chyby, ktorým sa treba vyhnúť

Výber len podľa počtu vlákien

48-jadrový panel nie je automaticky lepší ako 24-jadrový. Ak je vnútorné vedenie stiesnené alebo zásobníky sú ťažko dostupné, väčšie číslo vám len spôsobí ťažšiu inštaláciu. Zvážte kapacitu spolu s výškou stojana, typom adaptéra, priestorom podnosu a vedením.

Ignorovanie prístupu údržby

Niektoré panely vyzerajú kompaktne a ukázalo sa, že ich servis je nešťastný. Ak je predná vôľa tesná, pevný panel sťaží každú budúcu zmenu; tam, kde sa prepojenia často prestavujú, posuvný typ zvyčajne ušetrí viac, ako stojí.

Miešanie typov konektorov bez plánu

SC, LC, FC a MPO nie sú zameniteľné, rovnako ako leštidlá APC a UPC. Pred objednávkou potvrďte konektor a leštenie používané káblom, pigtailom, transceiverom, OLT, prepínačom alebo prevodovým zariadením, inak budete vlastníkom panelu, ktorý sa nedá spojiť so sieťou.

Zabudnutie na budúcu expanziu

Plne obsadený panel v prvý deň je problém, ktorý sa odloží a nie je mu zabránené. Rezervujte si náhradné porty alebo si vyberte modulárny dizajn, keď bude sieť pravdepodobne rásť.

Pohľad na smer vstupu kábla

Ak sa záznam nezhoduje so stránkou - vzadu, na boku, hore alebo dole -, inštalácia sa zamotá a odľahčenie od namáhania zriedka skončí tam, kde ho potrebujete. Vpredu potvrďte smer proti rozmiestneniu stojana alebo steny.

Čo povedať svojmu dodávateľovi pred požiadaním o cenovú ponuku

Presná cenová ponuka závisí od niekoľkých špecifikácií. Pošlite ich a dodávateľ vám môže odporučiť správny panel namiesto predvoleného nastavenia na najlacnejší štandardný model:

• Aplikácia - FTTH, dátové centrum, telekomunikačná miestnosť, podniková LAN alebo vonkajšia skriňa
• Typ inštalácie - do racku, na stenu alebo do exteriéru
• Veľkosť stojana - 19-palec a 1U, 2U alebo vlastná výška
• Počet vlákien - 12, 24, 48, 72, 96, 144 alebo iné
• Typ adaptéra - SC, LC, FC, ST, MPO/MTP
• Poľský - UPC alebo APC
• Typ vlákna - s jednoduchým{1}}režimom alebo s viacerými režimami
• Spájanie - so spojovacími podnosmi alebo bez nich
• Naložený alebo nezaťažený panel
• Smer vstupu kábla
• Požiadavky na pigtail a prepojovací kábel
• Potreby označovania a balenia
• Očakávané budúce rozšírenie

Kontrolný zoznam kontroly: Overenie panelu pri príchode

Akonáhle panely dorazia, rýchla prichádzajúca kontrola ušetrí smútok na mieste. Okrem zrejmého počtu potvrďte podrobnosti, ktoré dodávatelia príležitostne upravujú, aby dosiahli cenu:

• Počet a typ adaptéra zodpovedá objednávke a lesk (APC alebo UPC) je správny
• Ak sú naložené, pigtaily majú správny konektor, dĺžku a typ vlákna a sú čisto usadené
• Spojovacie podnosy sú prítomné v dohodnutom počte, s rukávmi a voľnou kapacitou
• Materiál krytu a povrchová úprava zodpovedajú špecifikácii - vonkajších jednotiek, skontrolujte utesnenie a hodnotenie IP
• Káblové priechodky, montážna súprava, štítky a príslušenstvo sú súčasťou balenia
• Údaje o teste straty vloženia a straty návratu sa poskytujú tam, kde boli sľúbené

Ak zostava obsahuje ukončovacie zariadenie v rovnakom stojane, tento návod je zapnutýinštalácia patch panela a prepínačapokrýva sekvenciu na-stránke.

Často kladené otázky

Záver

Pravý patch panel z optických vlákien zodpovedá oveľa viac ako len počet vlákien. Hodí sa k inštalačnému prostrediu, konektoru a lesku, ktoré už vaša sieť používa, metóde spájania, káblovému vstupu, smerovaciemu priestoru, spôsobu údržby a priestoru, ktorý ponecháva na rast. Malému FTTH serveru dobre poslúži kompaktný ODF na stenu; dátové centrum sa prikláňa k-rozvádzačovému panelu LC alebo MPO s vysokou hustotou; Telekomunikačná miestnosť s vonkajším káblom zvyčajne vyžaduje stojanový ODF so správnymi podnosmi a správou káblov.

Pred objednávkou definujte prostredie a kľúčové parametre, podeľte sa o ne so svojím dodávateľom a porovnajte s nimi panel pri príchode. Táto disciplína vytvára panel, ktorý sa ľahšie inštaluje, ľahšie udržiava a je spoľahlivý počas celej životnosti siete.
