Ako spájať vrkôčiky vlákien v prepojovacom paneli: Postup, kritériá úspešnosti a limity prijateľnosti

Väčšina toho, čo sa dostane na náš pracovný stôl, nie je problémom spájania. Je to problém nákupu alebo plánovania, ktorý sa prejavil až vtedy, keď posádka stála pri zváračke s už otvoreným káblom. Tri kontroly trvajú desať minút a odstránia takmer všetky.

Väčšinu sťažností a vrátení pigtailu, ktoré riešime, predstavujú tri režimy zlyhania a o všetkých troch sa rozhoduje skôr, ako niekto otvorí kábel: panel objednaný ako šasi s priamym{0}}končením, keď návrh predpokladal spojovacie podnosy, súprava viacrežimového pigtailu objednaná oproti kufru s jedným{1}}režimom, pretože objednávka sa týkala skôr farby plášťa než potlače kábla, a 0,9 mm dlhších nožičiek nahradených nožičkami na prichytenie 2. Žiaden z týchto troch nie je opraviteľný lepším zváračom.

Najmä výber panelov je rozhodnutie o kúpe urobené týždne predtým, ako niekto otvorí kábel, a pretovýberom spojovacieho{0}}panela alebo ODFpatrí do plánu spájania. Kompatibilita režimu je rovnaký druh rozhodnutia:rozdiel medzi jednoduchým{0}}režimom a viacrežimovou konštrukciou pigtailuje nastavený vo fáze objednávky, nie v zásobníku.

Prípad ukončenia pigtailu je výrobný argument, nie argument pohodlnosti. Geometria koncov{1}}objímky objímky, čo znamená polomer zakrivenia, odsadenie vrcholu a výška vlákna, je nastavená na leštiacom zariadení s desiatkami konektorov naraz pod kontrolovaným tlakom a sekvenciou filmu.

Čo môžeme presne uviesť, je špecifikácia a proces za tým. Každá ukončená montáž na našej linke pred balením prejde koncovou-kontrolou tváre, meraním úbytku pri vložení, meraním úbytku spätného toku, kontinuitou, overením polarity a potvrdením poradia farieb-. Limity špecifikácie jedného-režimu sú menšie alebo rovné 0,2 dB vložný útlm a väčšie alebo rovné 50 dB spätné straty pre UPC, menšie alebo rovné 0,3 dB a väčšie alebo rovné 60 dB pre APC. Ide skôr o stropy zapísané v špecifikácii produktu než o deklarovaný priemer v teréne. Nameraná distribúcia patrí do záznamu o dávke, ktorý sa dodáva s objednávkou, a my vám na požiadanie pošleme anonymizovanú správu o dávke s testovacou vlnovou dĺžkou a typom prístroja, pretože distribúcia, ktorú môžete skontrolovať, má väčšiu hodnotu ako číslo uvedené v odseku blogu.

Tieto čísla môže dosiahnuť -leštený konektor. Čo nemôže urobiť, je dosiahnuť k nim dôsledne, konektor za konektorom, na streche v júli s ručným leštiacim pukom a bez interferometra. Táto konzistencia je hlavným dôvodom, prečo továrensky-koncovaný vláknitý pigtail spojený s kmeňom bije priamo s ukončením kmeňa. Pozadie zapnuténa čo sa vláknový pigtail používa v FTTH, ODF a zostavách dátových centierpokrýva stranu komponentu. Tento článok zostáva o postupe.

Akonáhle je stanovená základná kompetencia, stav spotrebného materiálu sa stáva opakovateľným zdrojom driftu vo výsledkoch spájania. Pozorovateľným signálom nie je ani jeden zlý spoj. Je to trend: odhadovaná strata plynule stúpajúca cez druhú polovicu podnosu alebo hlásený klesajúci uhol štiepenia v troch po sebe idúcich spojoch. Keď uvidíte jedno, zastavte a skontrolujte polohu čepele a počet oblúkov skôr, ako zmeníte čokoľvek na svojej technike.

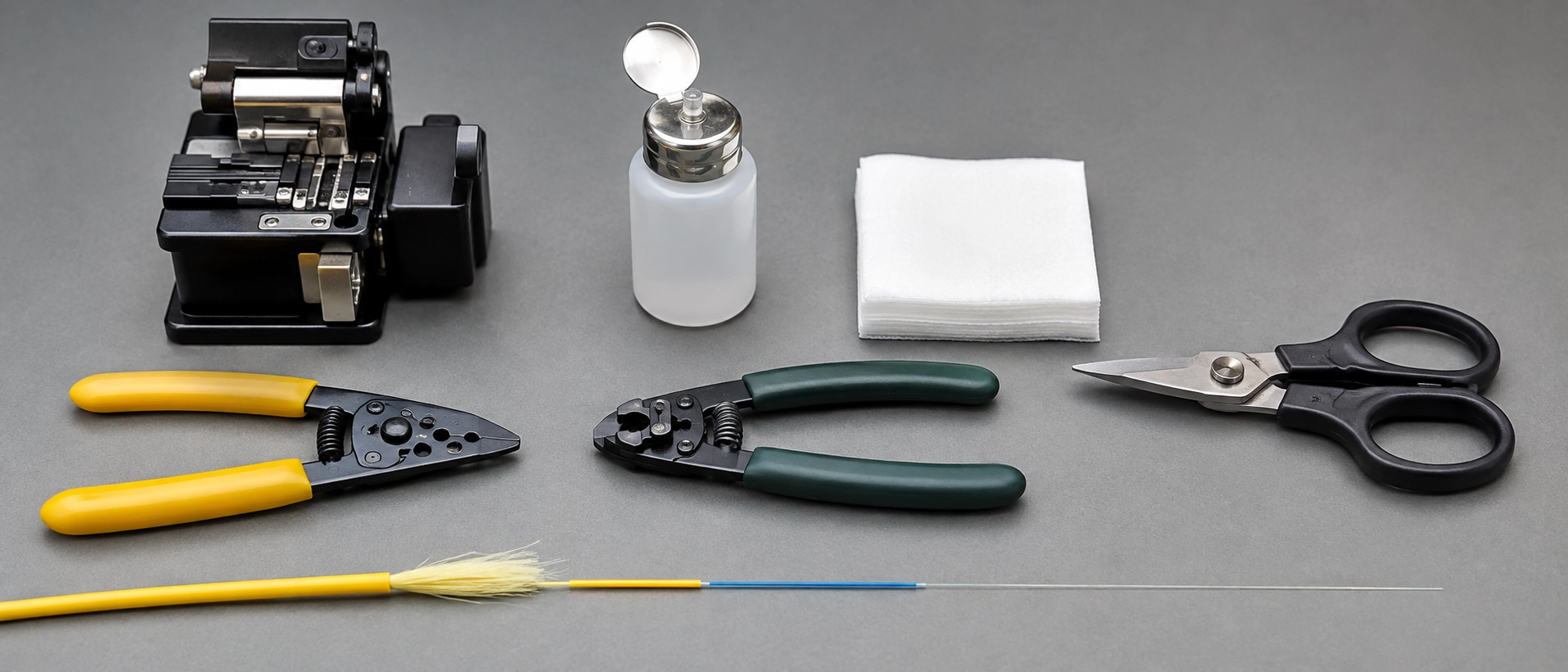

Nižšie uvedená tabuľka uvádza, čo lavička potrebuje, a čo je užitočnejšie, keď každá položka prestane byť dôveryhodná, s autoritou, na ktorej v skutočnosti spočíva každá postava.

Jeden detail stojí za to uviesť na rovinu, pretože posádku to stojí hodinu, keď sa pomýli: teplom-zmršťovacia manžeta sa nasadzuje na vláknopredtýmvlákno ide do spojky. Z následného spomínania nie je žiadne zotavenie.

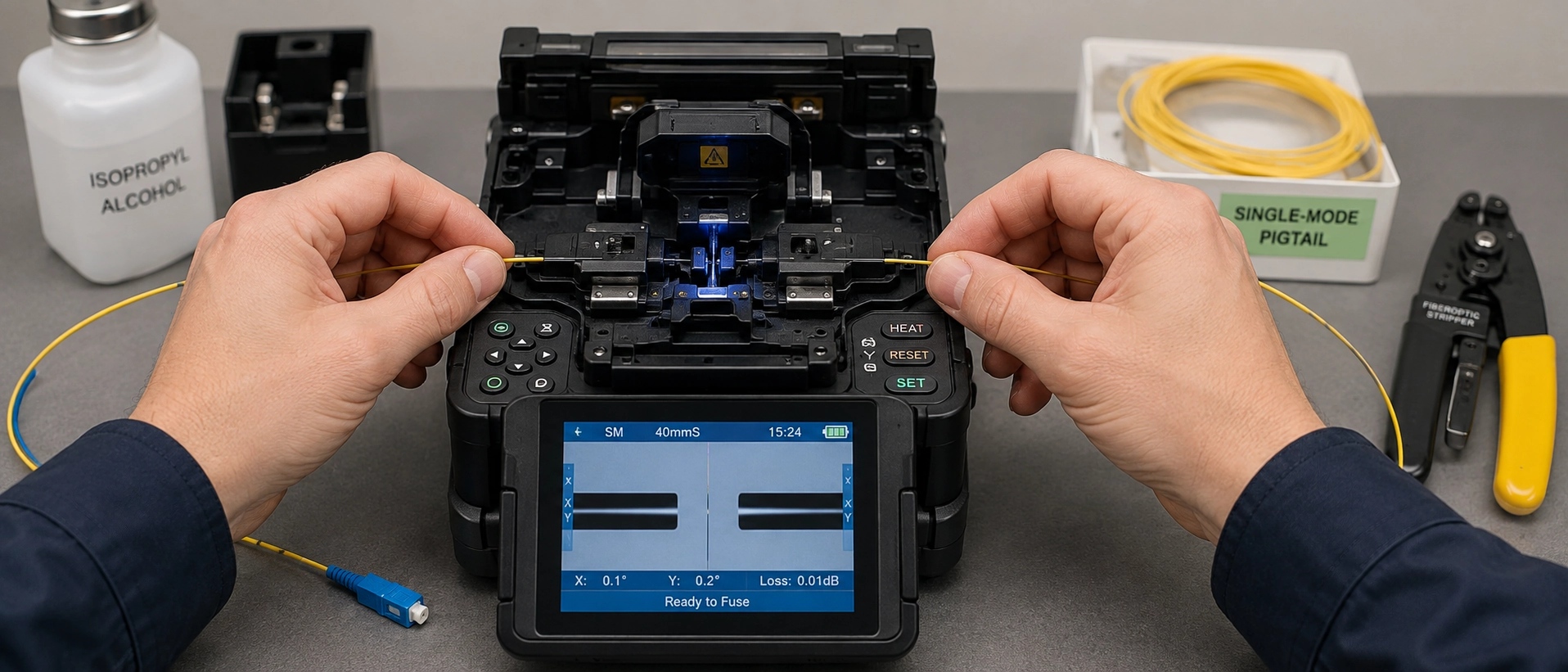

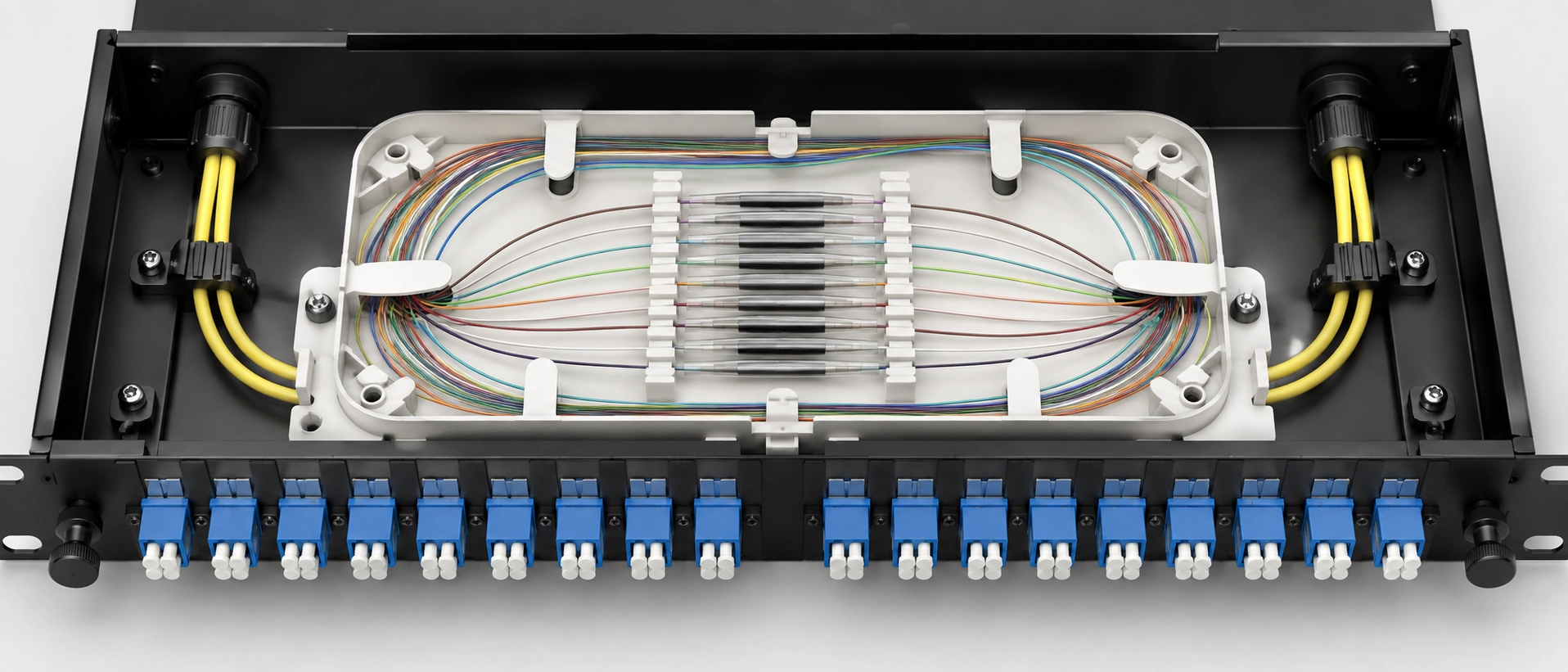

Toto je pracovný postup, ktorý sa používa, keď spájame-spájacie vlákna vlákien počas zákazníckych skúšok a kvalifikácie vzoriek v našom vlastnom aplikačnom laboratóriu, na 12-vláknových a 24{10}}vláknových voľných rúrach do 1U a 2U krytov podnosov so 40 mm a 60 mm ochrannými manžetami. Každý krok nesie kritérium úspešnosti a spúšťač opakovania, pretože sekvencia bez rozhodovacích bodov je len popis. Rovnaké poradie platí pre jednorežimovú procedúru spájania pigtailov pre FTTH svorkovnice, kde sa mení iba počet zásobníkov a počet vlákien.

Viditeľná čiara, vydutie alebo bublina znamená opätovné-štiepenie, nie opätovné{1}zahrievanie.

Dva súdne body v tejto sekvencii si zaslúžia dôraz. Odhad zváračky v kroku 8 je odhad vytvorený analýzou obrazu, nie meraním. Je výborný na rozhodnutie, či prerobiť jointa na mieste a nie je to doklad o prijatí. A krok 10 je zámerne usporiadaný tak, aby označovanie predchádzalo testovaniu, pretože testovacie správy, ktoré nemožno vystopovať k portu, sú prerobené v prestrojení.

Farebná sekvencia vlákna a správna polarita na prvýkrát

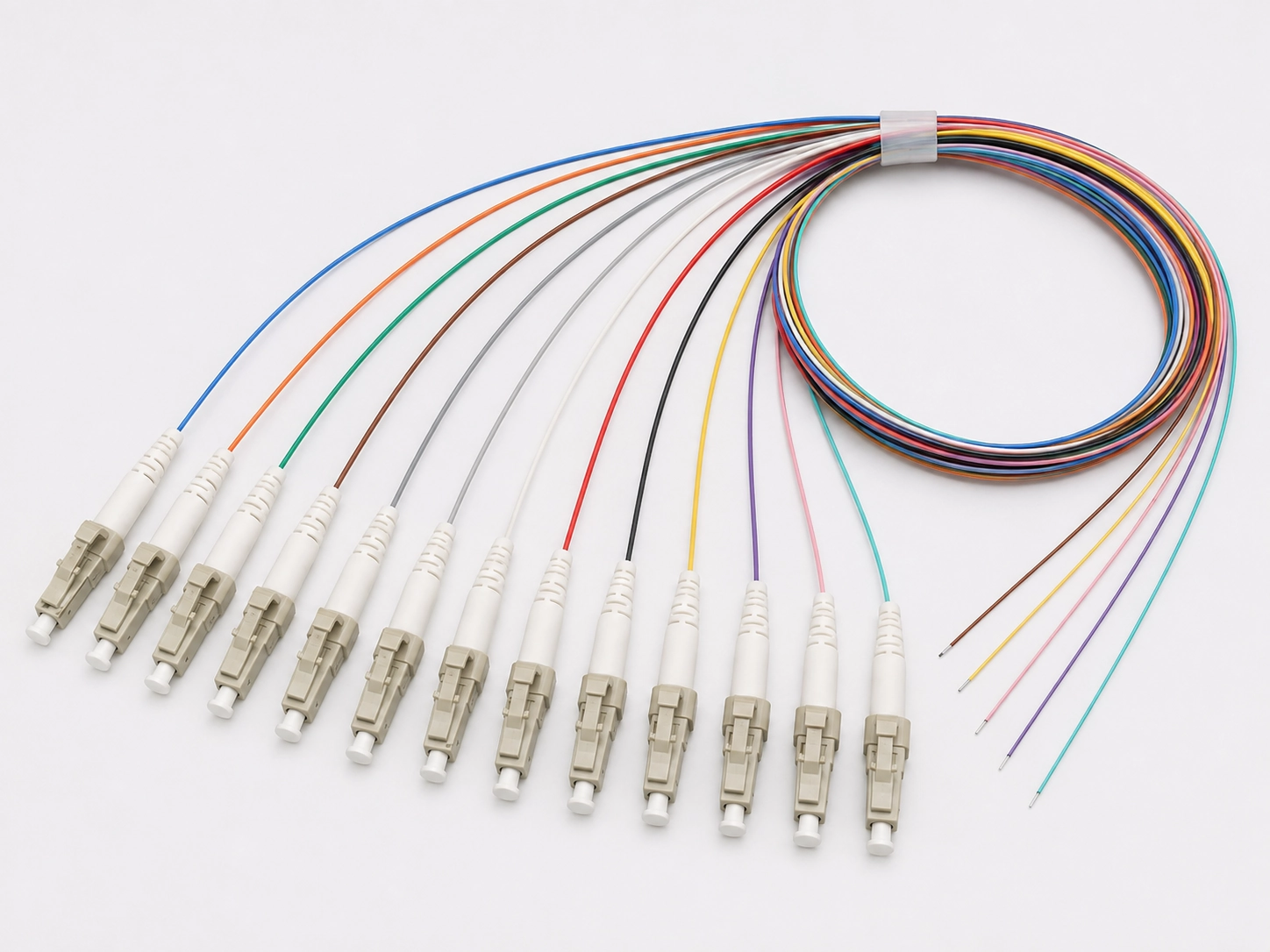

Identifikácia farieb je najlacnejším{0}}mechanizmom prevencie chýb v tomto postupe a funguje iba vtedy, keď sa súprava vrkôčika riadi rovnakou konvenciou ako kmeň. Dvanásť-polohová sekvencia špecifikovaná v ANSI/TIA-598-D má modrú, oranžovú, zelenú, hnedú, bridlicovú, bielu, červenú, čiernu, žltú, fialovú, ružovú, vodnú farbu, pričom káble nad dvanástimi vláknami opakujú sekvenciu na vyrovnávaciu trubicu a pridávajú značkovacie označenie.



Každý, kto pracuje na tom, ako nainštalovať 12-vláknový pigtail do patch panela, by mal považovať sadu farieb za položku špecifikácie a nie za pohodlie v teréne. Platia dve upozornenia. Konvencie IEC a TIA sa nezhodujú na každej pozícii, takže zostava, ktorá kombinuje kábel z jednej konvencie s koncovkami z inej, potrebuje mapovanie zapísané pred spájaním a nie objavenie počas testovania. A konvencia, ktorá prichádza, je tá, ktorú pomenovala nákupná objednávka. Dodávame12-farebné pigtailové súpravyna ktorúkoľvek sekvenciu, čo znamená, že rozhodnutie sa robí pri RFQ, nie na podnose.

Použite 0,1 dB na spoj ako pracovný cieľ pri spájaní vrkôčikov vlákien a očakávajte, že moderný spojovač jadra-na čistom jednorežimovom skle pristane hlboko pod ním. Prijatie zmluvy sa však riadi špecifikáciou projektu a jej názvom, nie týmto odsekom. Obiehajú tri prahové hodnoty, pochádzajú z dokumentov s veľmi odlišnou autoritou a súbor projektu rozhoduje o tom, ktorá z nich platí.

Praktické pravidlo, ktoré nasleduje: špecifikácia projektu prevyšuje všetky všeobecné údaje v tejto tabuľke, vrátane našej. Tam, kde sú tieto dve konflikty, zvíťazí špecifikácia a hádka je u konca.

Rozpätie medzi 0,3 dB a 0,05 dB je miesto, kde prebiehajú spory o akceptácii, a dôvod je aritmetický. Spojenie PON s vysokým deliacim pomerom má malú rezervu po strate rozdeľovača, pároch konektorov a útlme trasy, takže každé spoločné pristátie na úrovni 0,15 dB namiesto 0,05 dB predstavuje výdavky rozpočtu, ktorý budúci uzol bude potrebovať. Na 90 metrovom komerčnom LAN behu je ten istý spoj irelevantný.

Ešte jedna aritmetika, povedaná opatrne. V najhoršom-prípade rozpočet vypočítaný na základe maximálnych povolených hodnôt normy, pár spojených konektorov s 0,75 dB spotrebuje viac ako dvojnásobok toho, čo spoj pri 0,3 dB, takže väčšou riadkovou položkou je rozhranie konektora, nie fúzny spoj. Skutočné komponenty zvyčajne fungujú oveľa lepšie ako ktorýkoľvek strop, čo je presne dôvod, prečo sa koniec konektora každého optického pigtailu, ktorý dodávame, meria a nie predpokladá.

Keď certifikujete spoje vlákien pigtailu, existujú dve úrovne testovania a nie sú vzájomne zameniteľné. Úroveň 1 je certifikácia straty pri vložení so sadou testu optickej straty a to je to, čo certifikuje spojenie. Úroveň 2 je charakterizácia OTDR a je diagnostická. Stopa zobrazujúca každý spoj pod 0,05 dB je užitočným dôkazom a nenahrádza výsledky úrovne 1.

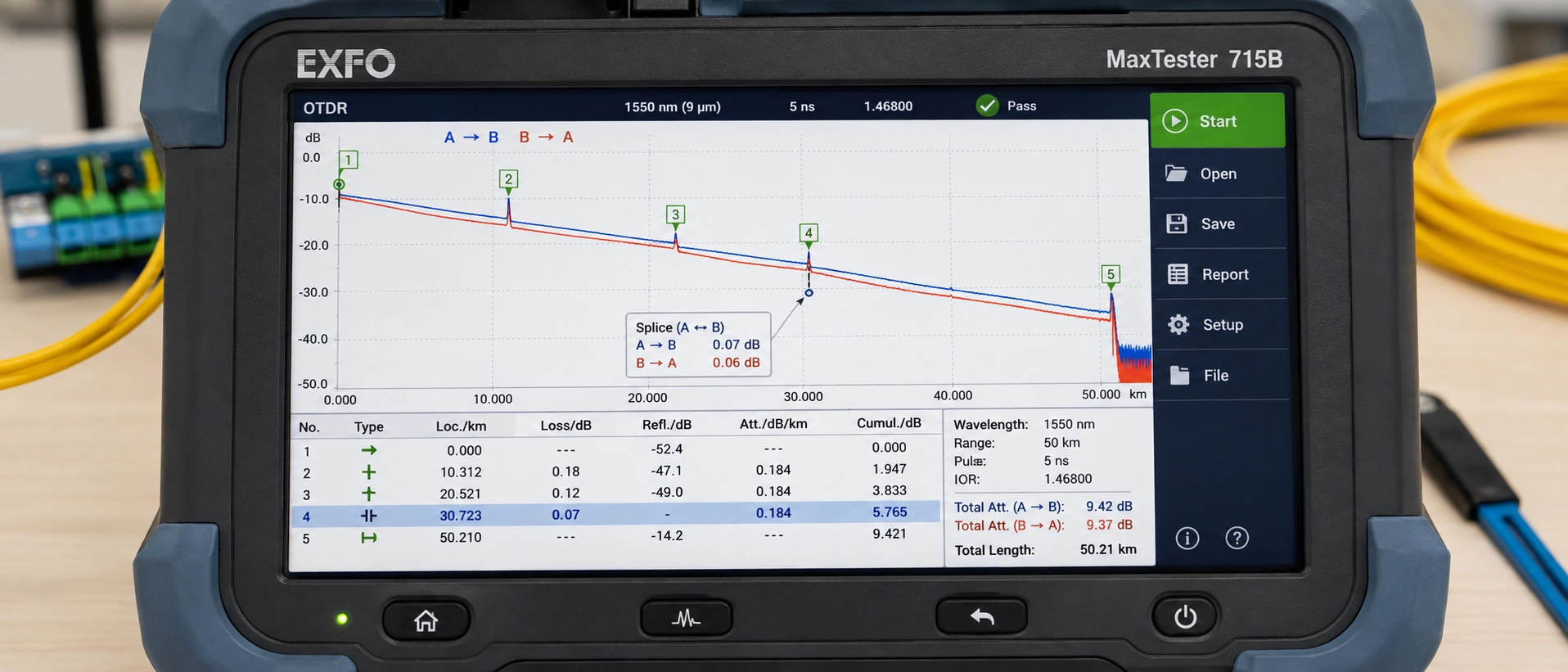

Druhé pravidlo chytí viac posádok ako prvé. Strata spoja OTDR sa musí merať z oboch smerov a spriemerovať. Toto je metóda merania, na ktorej je tento postup postavený, a výsledky jedného-smeru na linke obsahujúcom odlišné vlákno nie sú len nepresné, ale sú nesprávne v predvídateľnom smere (Corning). Čo nás privádza k čítaniu, ktoré robí dobrých technikov prerobením dobrých kĺbov.

OTDR nemeria stratu spoja na vláknovom pigtailovom spoji. Meria spätný rozptyl na oboch stranách udalosti a odvodzuje stratu z kroku. Keď majú dve vlákna rozdielne priemery poľa vidu, ich koeficienty spätného rozptylu sa líšia a odvodený krok je týmto rozdielom kontaminovaný.

Merané od väčšej-strany MFD smerom k menšej, prístroj hlási zjavný zisk, čo znamená výkon, ktorý nemôže existovať. V opačnom prípade vykazuje nafúknutú stratu. Spriemerovanie dvoch smerov odstráni artefakt a ponechá skutočnú postavu.

Porovnanie na{0}}úrovni kategórie nie je dostatočným dôkazom rozdielu v poli režimu a práve tu je väčšina vysvetlení polí chybná. ITU-T vyžaduje, aby nominálny MFD a tolerancia boli deklarované pri 1310 nm v rámci povoleného rozsahu a povolené rozsahy pre štandardné kategórie necitlivé na jeden-režim a ohyb- sa prekrývajú (ITU-T G.652). Prekrytie nie je teoretické: Corning's SMF-28 Ultra deklaruje 9,2 ± 0,4 μm pri 1310 nm, pričom je plne v súlade s G.652.Dapresahuje požiadavku ohybu G.657.A1, takže „vlákno G.657“ vám samo o sebe nehovorí nič o poli režimu, do ktorého spájate. Ostatné dizajny-necitlivé na ohyb, najmä v kategóriách B, sedia nižšie.

Pracovné pravidlo teda nie je „očakávajte gainer vždy, keď sa G.657 stretne s G.652“. Je to: prečítajte si deklarované nominálne MFD na oboch katalógových listoch, na hlavnom kábli a na pigtaile, a očakávajte smerovú asymetriu, keď sa tieto dve deklarované hodnoty výrazne líšia. Názvy kategórií vás budú zavádzať, dátové listy nie. To je dôvod, prečo na špecifikáciu pigtailu tlačíme kvalitu vlákna, G.652D, G.657A1 alebo G.657A2, a preto je pýtať sa dodávateľa na deklarované MFZ rozumnou otázkou, nie pedantskou.

Ak je prekážkou pre umiestnenie podnosov, namiesto optických strát alebo jednotkových nákladov, použite spoj{0}}na konektoroch namiesto káblových vlákien. Spojovacie-konektory nepotrebujú externú ochrannú objímku ani polohu držiaka na ich uloženie (Fluke Networks), a v kryte 1U s podnosom, ktorý už obsahuje celý rad spojov, je to rozhodujúce.

Hranica prebieha opačným smerom za štyroch podmienok: priestor na paneli je dostatočný, pri objeme záleží na cene za ukončenie, možno bude potrebné zmeniť rozhranie konektora neskôr počas životnosti závodu, alebo chcete, aby bol koniec konektora výrobne-testovaný výrobok s dokumentovanými údajmi o strate, a nie výrobný-výrobok.

Tri situácie nasadenia vedú k rozhodnutiu o vlákne a spájaní-konektora v betónovom prepojovacom paneli. V skrini FTTH alebo svorkovnici sú vrkôčiky preferovanou cestou, keď sa krabica dodáva s integrovanou priehradkou, počet držiakov pokrýva počet vlákien s aspoň jednou náhradnou pozíciou, dĺžka objímky, ktorú si kúpite, je skutočne umiestnená v tomto držiaku a dizajn si vyžaduje továrenský-ukončený konektor na porte. Zmeňte ktorúkoľvek z nich a zopakujte{4}}porovnanie. V nosnom ODF pri vstupe do dátového centra je prichádzajúci závod konvenčne spojený s panelmi naplnenými továrenskými-koncovými koncovkami a architektúra predpokladá existenciu zásobníkov, takže každý, kto sa pýta, ako spojiť vlákna vlákna v ODF, pracuje v rámci návrhu, ktorý už túto otázku zodpovedal. V komprimovanom podnikovom IDF, kde bol 1U panel špecifikovaný pre 48 vlákien, sa aritmetika často neuzavrie a skutočná voľba je medzi hlbším krytom a spojom{10}}konektorov. Tento kompromis{12}}je rovnakýporovnanie patch panela s ODFv štádiu návrhu.

Či sa aritmetika uzavrie vo vašom konkrétnom prípade, závisí od troch premenných, ktoré nemôže poskytnúť žiadny všeobecný článok: kapacita držiaka vášho zásobníka, dĺžka ochranného puzdra, ktoré používate, a trasa smerovania od držiaka k adaptéru. Pošlite nám model panela, počet podnosov a počet vlákien a my spracujeme hodnoty uvoľnenia a dĺžky s týmito tromi a pošleme späť odporúčanú dĺžku pigtailu a poradie vlákien pre tento kryt spolu s meracím pracovným listom, ktorý sme tam použili.

Osem špecifikačných línií určuje, ako sa vláknový pigtail správa na stole, a každá z nich sa neskôr ukáže buď ako rýchlosť, alebo ako prepracovanie na podnose.

K tej istej nákupnej objednávke patria dva riadky dokumentácie: pre-sériu alebo{1}}záznamy testov jednotky, ktoré zahŕňajú stratu pri vložení a stratu pri vrátení a osvedčenie o zhode. Obidve sú na našej strane skôr štandardnými produktmi ako výnimkami, čo robí konverzáciu o akceptácii krátkou, keď sa posudzujú vlastné výsledky OTDR zákazníka.

Ak chcete vidieť, ako táto dokumentácia v skutočnosti vyzerá, skôr ako sa zaviažete dodávateľovi, požiadajte nás o avlastný pigtail z optických vlákienšpecifikačný list spolu so vzorovým protokolom o teste IL a RL z porovnateľnej šarže. Je to rýchlejší spôsob, ako posúdiť výrobcu, než ktorýkoľvek technický list, vrátane tých v tomto článku.
