Konektor LC Fiber: Typy, použitie a ako si vybrať ten správny pre váš projekt

Ak pracujete s optickými sieťami, LC optický konektor je jedným z prvých komponentov, s ktorým sa stretnete. Objavuje sa takmer v každom modernom prostredí štruktúrovanej kabeláže - od prepínača dátového centra-k{3}}odkazom na server až po záplatovanie podnikovej chrbtice a telekomunikačné distribučné rámce.

Napriek tomu mnohí kupujúci a inštalatéri v teréne stále narážajú na rovnaké praktické otázky: Čo presne je konektor LC? Aké typy konektorov LC existujú a ako sa líšia? Ako sa LC líši odSC, ST alebo FC? A keď stojíte pred nákupnou objednávkou, ako sa uistíte, že vybraný prepojovací kábel LC skutočne zodpovedá vášmu hardvéru?

Táto príručka postupuje s týmito otázkami krok za krokom. Namiesto uvádzania produktov bez kontextu vysvetľuje, kam sa LC konektory hodia, čo treba pred objednaním overiť a akým chybám sa vyhnúť -, aby ste po doručení kábla trávili menej času odstraňovaním nesúladu.

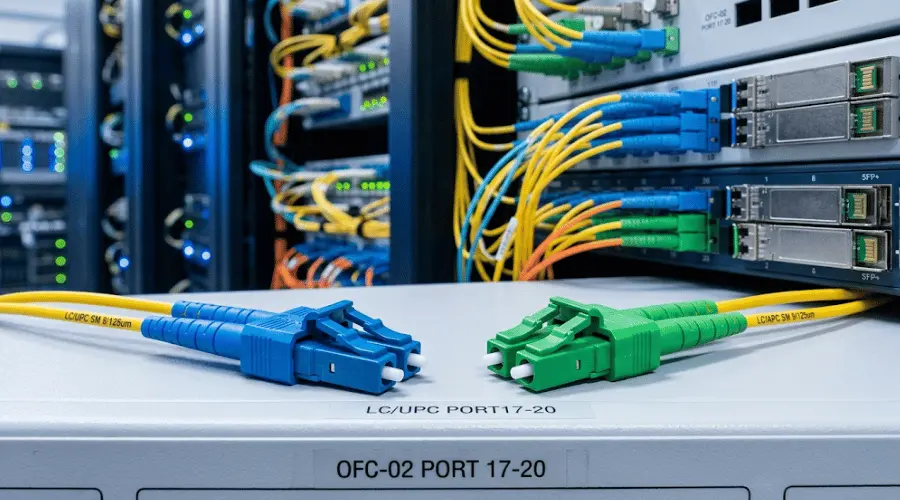

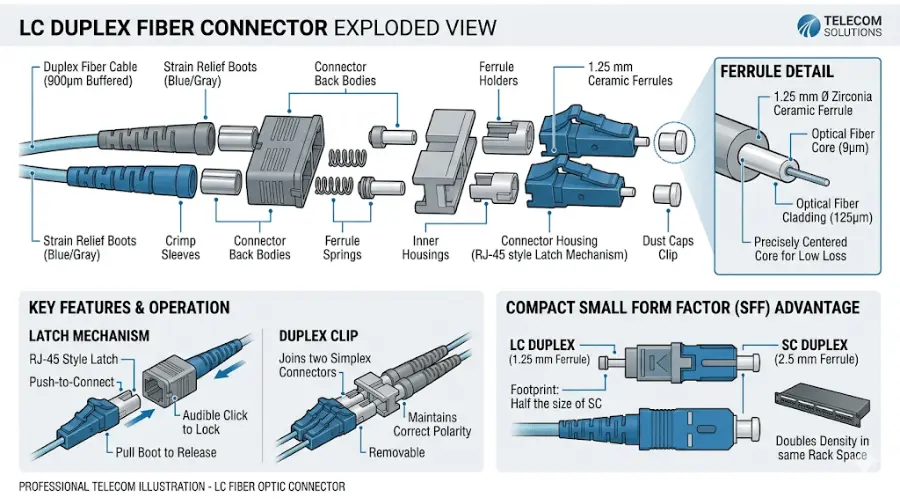

Čo je to LC Fiber Connector?

LC znamená Lucent Connector. Pôvodne ho vyvinula spoločnosť Lucent Technologies (teraz súčasť spoločnosti Nokia) a odvtedy sa stal jedným z najrozšírenejších optických konektorov s malým tvarovým faktorom (SFF) v tomto odvetví. LC konektor je štandardizovaný podTIA-604-10 (FOCIS-10), ktorý definuje jeho požiadavky na vzájomnú kompatibilitu pre simplexné, duplexné a quadruplexné konfigurácie.

Čo robí dizajn LC charakteristickým, je jeho 1,25 mm keramická objímka -, ktorá je presne polovičná ako priemer 2,5 mm objímky používaných v konektoroch SC, ST a FC. Táto menšia objímka v kombinácii s kompaktným mechanizmom push{4}}ťahovej západky podobným klipu RJ-45 umožňuje výrazne vyššiu hustotu portov na prepojovacích paneloch a čelných doskách zariadení. V praxi sa do rovnakého priestoru panelu zmestí zhruba dvojnásobok LC portov v porovnaní s SC.

LC konektor funguje s obomajednovidové a viacvidové vlákno. Toto je bod, ktorý stojí za to zdôrazniť včas, pretože jednou z najbežnejších mylných predstáv je, že „LC“ znamená konkrétny režim vlákna. nie je. Formát konektora a režim optického prenosu sú dve samostatné špecifikácie - a ich zámena je jedným z najrýchlejších spôsobov, ako skončiť s nekompatibilným káblom na mieste.

Kľúčové vlastnosti a výhody LC konektorov

Kompaktná veľkosť-kabeláže s vysokou hustotou

Jediným najväčším dôvodom, prečo LC dominuje modernej optickej infraštruktúre, je hustota. V 1U prepojovacom paneli-pre montáž do racku vám adaptéry LC umožňujú umiestniť oveľa viac optických portov, než by ste mohli pri väčších formátoch konektorov. Pri kabeláži skrinky dátového centra, kde záleží na každej jednotke priestoru v stojane -, alebo pri zapájaní vysoko{5}}portového{6}}krídlového prepínača -, nie je výhoda hustoty len pohodlná, ale často je to náročná požiadavka.

Spoľahlivý západkový mechanizmus a konzistentné zarovnanie

Konštrukcia západky LC poskytuje bezpečné spojenie so počuteľným kliknutím, vďaka čomu môžu technici počas inštalácie jednoducho potvrdiť dobré pripojenie. 1,25 mm zirkónové keramické lemovanie poskytuje nízku vložnú stratu (zvyčajne pod 0,3 dB na spárovaný pár) a opakovateľný optický výkon počas cyklov pripojenia-odpojenia. Pre prostredia s častými záplatami - presuny, pridania a zmeny v podnikových rozvodných skriniach alebo kolokačných zariadeniach - záleží na opakovateľnosti.

Štandardné rozhranie pre optické moduly-založené na SFP

Väčšina optických transceiverov SFP, SFP+ a SFP28 používa duplexné LC rozhrania. PodľaDokumentácia modulu SFP od spoločnosti Cisco, všetky štandardné porty SFP používajú konektory typu LC-. To znamená, že ak sa vaše sieťové vybavenie spolieha na optiku SFP - a väčšina moderných ethernetových prepínačov, smerovačov a konvertorov médií -, prepojovacie káble LC sú takmer určite to, čo na prepojenie potrebujete.

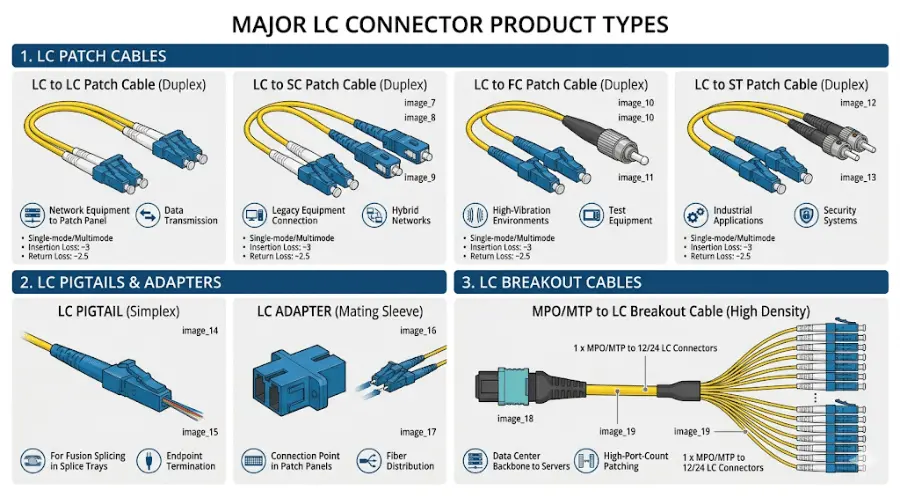

Typy LC konektorov: Aké sú vaše možnosti?

Keď ľudia hľadajú „typy konektorov LC“, zvyčajne chcú pochopiť rôzne formy produktov, ktoré používajú rozhranie LC. Tu je rozpis hlavných kategórií.

Patch káble LC Fiber

LC patch káblesú najčastejšie kupované produkty založené na LC-. Prichádzajú vo viacerých{2}}kombináciách konektorov, aby zvládli rôzne scenáre opráv:

• LC na LC prepojovacie káble- štandardná voľba pre prepojenie-na-panel alebo panel{3}}na{4}}pripojenie k panelu, kde obe strany používajú LC
• Prepojovacie káble LC do SC - často potrebné pri pripájaní novšieho hardvéru -vybaveného LC k staršej infraštruktúre založenej na SC-
• Prepojovacie káble LC na FC alebo LC na ST - používané v zmiešaných-starých prostrediach alebo v špecializovaných testovacích nastaveniach
• Úlomkové zostavy MPO/MTP na LC - na prechod medzi hlavnými -vláknovými-hlavnými kanálmi a individuálnymi portami prepínačov orientovanými na LC-

Každý z nich je dostupný v single mode (OS2) alebo multimode (OM3, OM4, OM5) verzii. Koniec konektora neurčuje režim vlákna - vždy nezávisle overte špecifikáciu vlákna.

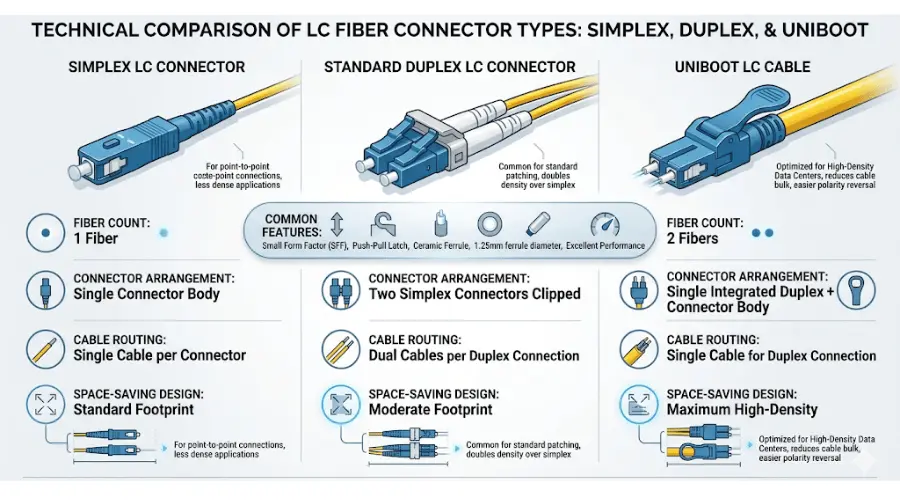

Simplex vs Duplex LC konektory

A simplex LC konektorukončuje jedno vlákno vlákna. Duplexný LC konektor spája dve vlákna vedľa seba - jedno na vysielanie a jedno na príjem. Väčšina ethernetových pripojení-vysielača a prijímača vyžaduje duplexnú kabeláž, pretože modul SFP potrebuje samostatné cesty TX a RX. Niektoré obojsmerné (BiDi) optiky však vysielajú a prijímajú na rôznych vlnových dĺžkach cez jedno vlákno, čo si vyžaduje iba simplexné LC káble. Pred objednaním vždy skontrolujte údajový list vysielača.

Štandardné duplexné vs Uniboot LC káble

Štandardný duplexný LC kábel má dve samostatné vlákna, z ktorých každá má svoj vlastný konektor a boot. Adizajn uniboot LCspája obe vlákna do jedného plášťa s jednotným krytom konektora. Praktický rozdiel sa najviac prejaví v prostrediach s-vysokou hustotou:

• V preplnenej skrini dátového centra, kde prepájate 48 alebo 96 portov na panel, uniboot káble výrazne znižujú priemer zväzku, zlepšujú prúdenie vzduchu a uľahčujú sledovanie jednotlivých pripojení.
• Keď počas inštalácie potrebujete obrátiť polaritu, niektoré dizajny uniboot umožňujú -menšiu zmenu polarity na konektore - v reálnom čase-úsporu v porovnaní s výmenou celých prepojovacích káblov
• Pre prostredia s nižšou{0}}hustotou alebo menej priestoru-- funguje malá telekomunikačná skriňa s tuctom optických portov, napríklad - štandardné duplexné káble, ktoré fungujú dobre a zvyčajne stoja menej

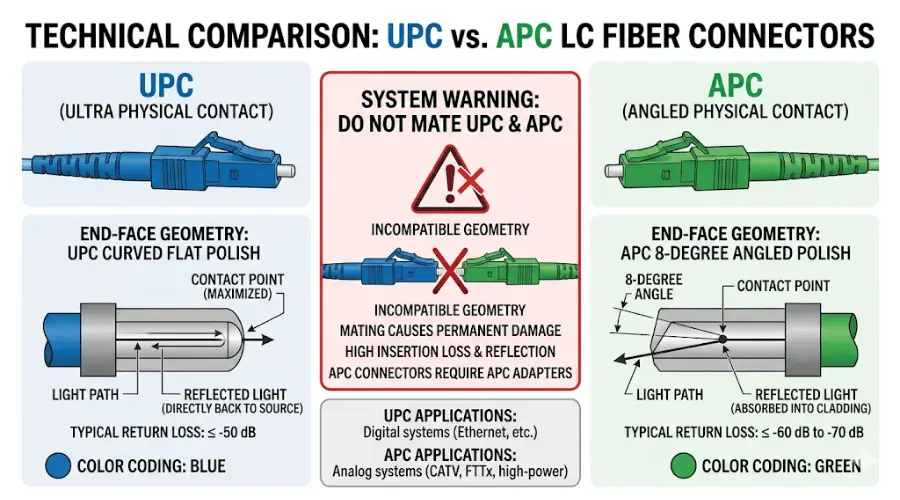

Typy LC konektorov: UPC vs APC

Konektory LC sú k dispozícii v lesklej úprave UPC (Ultra Physical Contact) a APC (Angled Physical Contact). Konektory UPC majú mierne zakrivenú koncovú plochu a sú štandardnou voľbou pre väčšinu dátových a podnikových aplikácií. Konektory APC majú 8-uhlovú koncovú plochu, ktorá poskytuje vyšší výkon spätnej straty - kritický v analógových videosystémoch, PON a-telekomunikačných systémoch na dlhé vzdialenosti, kde je problémom citlivosť na spätný odraz. Hlbšie vysvetlenie toho, ako typ leštidla ovplyvňuje optický výkon, nájdete v našom sprievodcoviPC vs UPC vs APC leštenie konektorov pre vlákna.

Dôležité:Nikdy nespájajte konektor UPC s konektorom APC. Uhlové a ploché koncové plochy sú fyzicky nekompatibilné a vynútené spojenie poškodí obe objímky a spôsobí neprijateľnú stratu signálu.

LC adaptéry a spojky

LC adaptéry z optických vlákien(tiež nazývané spojky) sú spojovacie objímky, ktoré spájajú dva LC konektory vo vnútri prepojovacieho panelu, krytu alebo nástennej zásuvky. Prichádzajú v simplexnom a duplexnom formáte s možnosťami pre hybridné adaptéry SC-na-LC, keď potrebujete premostiť rôzne typy konektorov cez pole patch.

LC Pigtails

LC vlákna pigtailssú krátke vlákna s továrenským{0}}konektorom LC ukončeným na jednom konci a holým vláknom na druhom. Zvyčajne sú fúzne{2}}napojené na prichádzajúci kábel v spojovacích podnosoch v distribučných boxoch alebo optických distribučných rámoch (ODF). Pigtaily sú bežné v telekomunikačných-koncoch mimo závodov aj v štruktúrovanej kabeláži dátových centier.

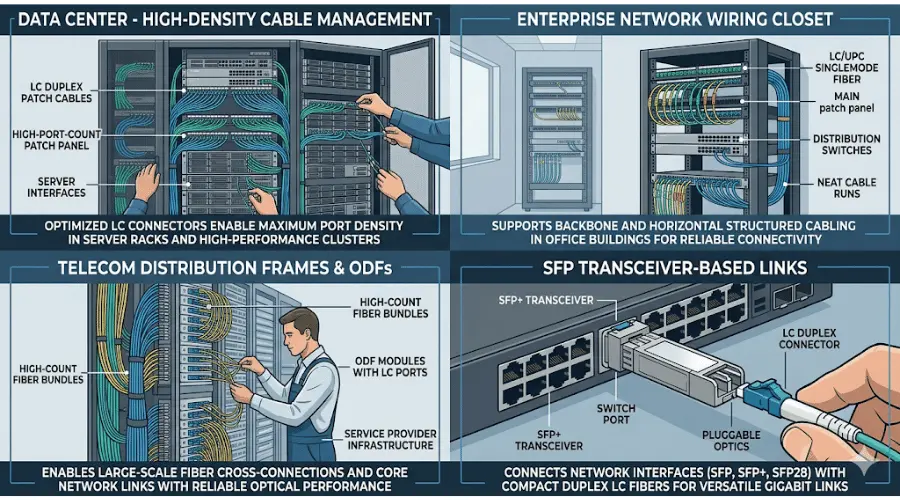

Kde sa bežne používajú LC konektory?

Dátové centrá

LC je dominantný formát konektora v dátových centrách. Zaoberá sa krátkymi prepojovacími prepojeniami medzi najvyššími-z{2}}rackových prepínačov a serverov, krížovými-pripojeniami medzi prepojovacími panelmi a prerušovanými pripojeniami z veľkých{4}}vláknových{5}}káblov MPO/MTP k jednotlivým portom prepínača. V prostrediach s vysokou{7}}hustotou, v ktorých sa používa 10G, 25G alebo dokonca 100G Ethernet cez konfigurácie SFP28 alebo QSFP breakout, je LC rozhranie, s ktorým budete väčšinou pracovať.

Podnikové a kampusové siete

V podnikových budovách prepojovacie káble LC spájajú prepínače, smerovače a hardvér prístupovej{0}}vrstvy v rámci systémov štruktúrovaných káblových vlákien. LC je obzvlášť praktické v skriniach IDF (intermediate distribution frame) a miestnostiach MDF (hlavný distribučný rám), kde viaceré oddelenia zdieľajú záplatovaciu infraštruktúru a organizovaná správa káblov je nevyhnutná.

Telekomunikácie a distribúcia optických vlákien

LC konektory sa objavujú v telekomunikačných centrálach, vláknových distribučných rozbočovačoch a optických terminálových boxoch, kde je potrebné ukončiť a spravovať vysoký počet vlákien v kompaktných krytoch. V kabeláži FTTH (vlákno do domácnosti) a MDU (viac{1}}bytových jednotiek) sa LC často používa spolu s SC-APC na distribučnej strane.

SFP Transceiver-Odkazy založené na SFP

Toto si zaslúži vlastnú zmienku, pretože je to jediný najbežnejší kontext pre LC patch káble. Či už nasadzujete optiku 1G SFP, 10G SFP+ alebo 25G SFP28, optické rozhranie transceivera je takmer vždy duplexné LC. To znamená, že pri každej inštalácii alebo výmene modulu transceivera pracujete s prepojovacím káblom LC. Podrobnejší pohľad na to, ako LC zapadá do-nasadení vysielačov a prijímačov s vysokou hustotou, nájdete v našom porovnaníLC vs MTP/MPO pre vlákno s vysokou{0}}hustotou.

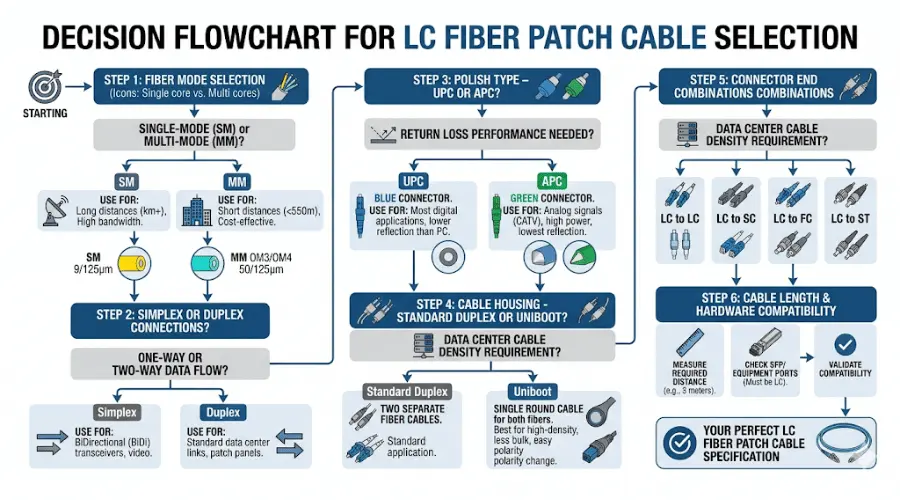

Ako si vybrať správny prepojovací kábel LC: Krok-za{1}}krokom

Výber správneho produktu LC nie je zložitý, vyžaduje si však kontrolu niekoľkých špecifikácií v správnom poradí. Nižšie je uvedený postup, ktorý zabráni najčastejším chybám pri objednávaní.

Krok 1: Najprv určite režim vlákna - Nie konektor

Pred čímkoľvek iným si overte, či vaše prepojenie vyžaduje single mode alebo multimode vlákno. Skontrolujte údajový list vysielača a prijímača, špecifikácie portu prepínača a existujúcu továreň na optické vlákna. LC konektor môže byť jednorežimový alebo viacrežimový - tvar konektora vám nehovorí nič o vlákne vo vnútri.

Chyba, ktorú často vidíme pri obstarávaní: niekto si objedná "LC patch káble" len na základe konektora bez overenia režimu vlákna. Kábel je doručený, LC konektor v pohode zacvakne do adaptéra -, ale spojenie zlyhá alebo vykazuje nadmerné straty, pretože typ vlákna nezodpovedá optike. Kompatibilita konektora a kompatibilita vlákien sú dve samostatné kontroly.

Krok 2: Potvrďte Simplex alebo Duplex

Väčšina štandardných SFP transceiverov používa duplexné LC káble. Ak však váš návrh používa obojsmernú (obojsmernú) optiku alebo konkrétnu aplikáciu s jedným vláknom, možno budete potrebovať simplex. Skontrolujte rozhranie portu na vašom zariadení - bez overenia štandardne nepredpokladá duplexný režim.

Krok 3: Vyberte leštidlo konektora

Pre väčšinu dátových centier a podnikových ethernetových aplikácií je štandard UPC Polish. Ak pracujete v prostredí PON, CATV alebo diaľkových{1}}telekomunikačných prostrediach, môže byť potrebné APC. Farebné kódovanie pomáha: modré topánky zvyčajne označujú UPC single mode, zelené topánky označujú APC. Multimode konektory majú zvyčajne béžové (OM1) alebo aqua (OM3/OM4) čižmy. Overte si pomocou leštidla adaptéra - zmiešaním UPC a APC sa poškodia objímky.

Krok 4: Rozhodnite sa pre Standard Duplex alebo Uniboot

Ak opravujete menej ako 24 portov v stojane s nízkou{1}}hustotou, štandardné duplexné káble sú jednoduché a nákladovo-efektívne. Ak pracujete v hustej skrini - 48, 96 alebo viac portov LC -, káble uniboot výrazne znižujú preťaženie káblov. Uniboot zvážte najmä vtedy, keď je prioritou riadenie prúdenia vzduchu, sledovanie káblov alebo časté zmeny polarity.

Krok 5: Overte kombinácie koncových konektorov

Nie každý odkaz je LC-na-LC. Skontrolujte oba konce cesty prepojenia. V zmiešaných prostrediach môže byť jeden koniec LC (na porte SFP prepínača), zatiaľ čo druhý koniec je SC, FC alebo ST (na staršom prepojovacom paneli alebo staršom zariadení). Hybridné prepojovacie káble ako naprSC na LC káblezvládnuť tieto prechody bez ďalších adaptérov.

Krok 6: Skontrolujte dĺžku kábla a hodnotenie plášťa

Zmerajte skutočnú trasu cesty -, nie priamu{1}} vzdialenosť. Zohľadnite servisné slučky, vertikálne vedenie káblov a umiestnenie prepojovacieho panela. Pre -menované priestory skontrolujte, či plášť kábla spĺňa požiadavky miestnych požiarnych predpisov (OFNP alebo LSZH, v závislosti od jurisdikcie). Nadmerná dĺžka kábla spôsobuje problémy so správou v hustých stojanoch; nedostatočná dĺžka spôsobuje namáhanie konektorov.

Kontrolný zoznam pred-objednávkou-

Pred dokončením nákupu akéhokoľvek patch kábla LC potvrďte týchto šesť položiek:

• Režim vlákna: jeden režim (OS2) alebo viacrežimový (OM3/OM4/OM5)?
• Konštrukcia kábla: simplexná alebo duplexná?
• Leštenie konektorov: UPC alebo APC? (A zhoduje sa s adaptérom na oboch koncoch?)
• Typy konektorov na oboch koncoch: LC-LC, LC-SC alebo iná kombinácia?
• Dĺžka kábla: meraná pozdĺž skutočnej trasy?
• Kompatibilita vysielača a hardvéru: Zodpovedá špecifikácia prepojovacieho kábla údajovému listu optiky?

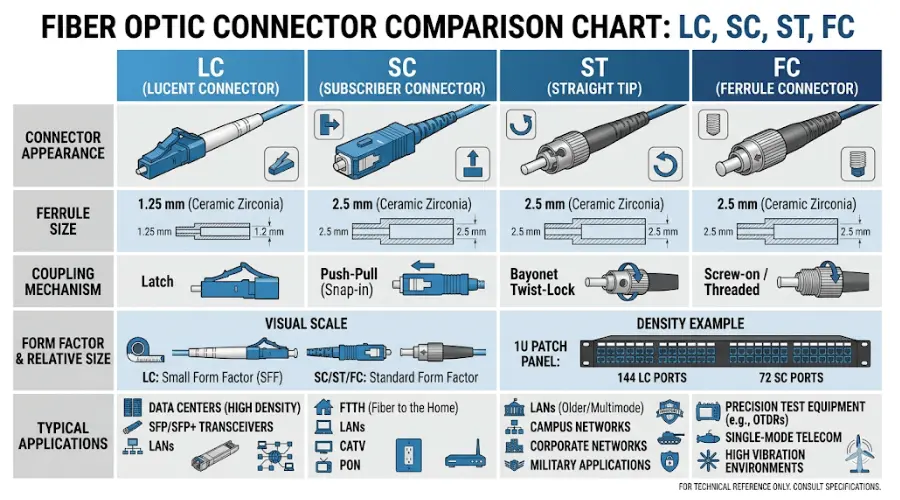

LC vs SC, ST a FC: Praktické porovnanie

Pochopenie toho, ako sa LC porovnáva s inými bežnýmitypy konektorov z optických vlákienvám pomôže rozhodnúť sa, kedy je LC tou správnou voľbou a kedy môže byť vhodnejší iný formát.

Porovnávacia tabuľka

Aký je rozdiel medzi konektormi LC a SC?

Najdôležitejším rozdielom je fyzická veľkosť. LC používa 1,25 mm objímku, zatiaľ čo SC používa 2,5 mm objímku. To znamená, že LC podporuje zhruba dvojnásobnú hustotu portov v rovnakom priestore panela. Obidva konektory fungujú s jednorežimovým aj viacvidovým vláknom a oba používajú dizajn spojky push{5}}pull. V nových nasadeniach, kde je hardvér založený na SFP-štandardom, je LC takmer vždy konektor, ktorý budete potrebovať. SC zostáva bežný v existujúcich inštaláciách, pripojeniach FTTH ONT a prostrediach, kde bola infraštruktúra vybudovaná okolo adaptérov SC.

Kedy by ste mali použiť ST alebo FC namiesto LC?

Konektory ST používajú bajonetovú spojku s otočným{0}}zámkom a väčšinou sa nachádzajú v starších školských prostrediach LAN, vládnych inštaláciách a niektorých priemyselných aplikáciách. FC konektory používajú závitové spojenie na bezpečné pripojenie-odolné voči vibráciám a objavujú sa predovšetkým v testovacích a meracích zostavách alebo starších telekomunikačných zariadeniach. Pre nové projekty štruktúrovanej kabeláže je vo veľkej väčšine prípadov LC praktickejšou voľbou -, ale ak váš existujúci hardvér odhaľuje porty ST alebo FC, budete potrebovať zodpovedajúce prepojovacie káble alebo hybridné káble LC-k-ST/FC.

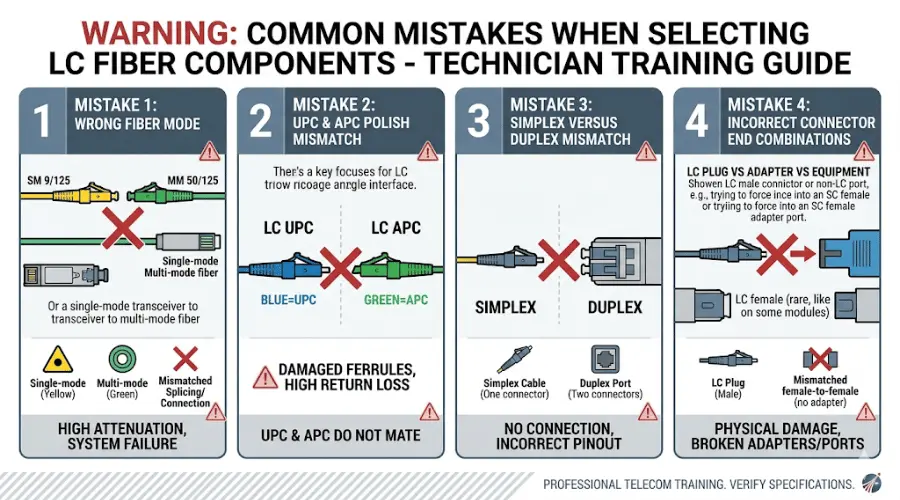

Bežné chyby pri výbere komponentov LC Fiber

Objednávanie správneho konektora, ale nesprávny režim vlákna

Toto je najčastejšia chyba pri nákupe, s ktorou sa stretávame. LC konektor sa fyzicky spája s adaptérom bez ohľadu na to, či je vlákno vo vnútri jednorežimové alebo multimódové. Spojenie vyzerá správne, ale spojenie buď úplne zlyhá, alebo vykazuje nadmerný útlm. Vždy potvrďte režim vlákna nezávisle od typu konektora.

Nezhodné poľské typy

Vloženie lešteného konektora APC-do adaptéra UPC (alebo naopak) poškodí obe koncové plochy objímky. Vzduchová medzera vytvorená nesúladom uhlov spôsobuje vysoké straty spätného toku a potenciálne trvalé poškriabanie. Ak pracujete v prostredí, ktoré kombinuje pripojenia UPC a APC - bežné v telekomunikačnej distribúcii - jasne označte adaptéry a zaškolte inštalačný personál na farebne-kódovaný zavádzací systém.

Ignorovanie požiadaviek Simplex vs Duplex

Duplexný LC kábel sa fyzicky nezmestí do simplexného LC adaptérového panelu a simplexný kábel ponechá polovicu duplexného transceivera nepripojenú. Znie to ako samozrejmosť, ale stáva sa to, keď sa objednávanie vykonáva zo zoznamu produktov a nie z overenej špecifikácie odkazu.

Za predpokladu, že všetky produkty LC sú zameniteľné

LC konektor nie je univerzálna zástrčka. Režim vlákna, typ lesku, konštrukcia kábla (simplex/duplex/uniboot), kvalita vlákna (OM3 vs OM4, napríklad) a hodnotenie plášťa kábla musia zodpovedať dizajnu prepojenia. Pred predpokladaním kompatibility skontrolujte špecifikácie modulu transceivera, panel adaptéra a existujúcu vlákninu.

Výber len na základe ceny

Nízkonákladový{0}}kábel, ktorý sa dodáva s nesprávnou kvalitou vlákna, netestovaná koncová strana koncovky alebo plášť, ktorý nespĺňa požiarnu odolnosť vašej budovy, vytvára viac nákladov na prerábky a prestoje ako ušetrený rozdiel v nákladoch. Najprv vyhodnoťte vhodnosť - a potom porovnajte ceny medzi kvalifikovanými možnosťami.

Často kladené otázky o konektoroch LC Fiber

Čo znamená LC vo vláknovej optike?

LC znamená Lucent Connector. Dizajn bol vyvinutý spoločnosťou Lucent Technologies a je štandardizovaný podľa TIA-604-10 (FOCIS-10). Je vybavený 1,25 mm keramickou objímkou ​​a západkovým mechanizmom push-pull.

Používa sa LC konektor pre jednorežimové alebo viacvidové vlákno?

Obaja. LC je formát konektora, nie špecifikácia vlákna. LC prepojovacie káble môžete získať v jednom režime (OS2) a vo viacerých režimoch vrátane OM1, OM2, OM3, OM4 a OM5. Režim vlákna je určený káblom a optikou, nie tvarom konektora. Viac informácií nájdete v našom podrobnom porovnaní jednorežimového a multimódového vlákna.

Prečo väčšina SFP transceiverov používa LC konektory?

Moduly SFP boli navrhnuté na základe konceptu malých rozmerov - a kompaktná 1,25 mm objímka LC z nich robí prirodzenú kombináciu. Duplexné LC rozhranie umožňuje oddelené TX a RX vlákna v pôdoryse dostatočne malej na podporu vysokej hustoty portov na prepínačoch a smerovačoch. Vďaka tomu sa LC stal de facto štandardom pre SFP, SFP+ a SFP28 transceiver pripojenia v celom odvetví.

Čo je uniboot LC kábel a kedy by som ho mal použiť?

Kábel uniboot LC kombinuje obe duplexné vlákna do jedného okrúhleho plášťa s jednotným konektorom namiesto dvoch samostatných nôh v štandardnom duplexnom kábli. Káble uniboot použite, keď je hustota preplátovania vysoká, priestor na vedenie káblov je obmedzený alebo ak potrebujete možnosť obrátiť polaritu na konektore bez výmeny kábla. V scenároch záplaty LC s vysokou-hustotou - 48 portov a viac na panel - sú úspory miesta značné.

Môžem pripojiť prepojovací kábel LC k portu SC?

Nie priamo. Konektory LC a SC majú rôzne veľkosti objímok a rozmery puzdra. Ak chcete tieto dva prepojiť, použite hybridný prepojovací kábel LC-na-SC alebo nainštalujte hybridný panel adaptéra LC-SC. Uistite sa, že režim vlákna a typ lesku sa na oboch stranách zhodujú.

Aký je rozdiel medzi UPC a APC na LC konektore?

UPC (Ultra Physical Contact) má mierne zakrivený plochý koniec. APC (Angled Physical Contact) má 8-stupňový uhol, ktorý smeruje odrazené svetlo preč od jadra vlákna, čo vedie k vyšším hodnotám straty spätného toku. UPC je štandardom pre väčšinu dátových a podnikových aplikácií. APC je preferovaný v PON, CATV a analógových systémoch, kde spätný odraz môže zhoršiť kvalitu signálu. Podrobné technické porovnania nájdete v našej príručke UPC vs APC.

Ako vyčistím LC konektor?

Použite nástroj na čistenie optických vlákien určený pre 1,25 mm objímky - buď-čistiaci prostriedok na pero, alebo utierky, ktoré nepúšťajú vlákna- s izopropylalkoholom. Pred a po čistení skontrolujte objímku pomocou vláknového mikroskopu. Špinavé alebo poškriabané objímky sú jednou z najčastejších príčin neočakávaných strát pri vložení na poli. Všeobecné postupy údržby nájdete v našich pokynoch na údržbu a čistenie optických vlákien.

Záver: Správne rozhodnutie o LC konektore

Konektor LC vlákna je štandardným rozhraním pre väčšinu moderných optických záplat - a má to dobrý dôvod. Jeho kompaktná 1,25 mm koncovka podporuje vysokú hustotu portov, jeho push{3}}vyťahovacia západka je praktická pre technikov v teréne a jej univerzálne prijatie výrobcami transceiverov založených na SFP- znamená, že je súčasťou takmer každého nového sieťového nasadenia.

Samotné „LC“ ale nie je úplná špecifikácia. Správny produkt LC pre váš projekt závisí od správneho nastavenia šiestich vecí: optického režimu, simplexnej alebo duplexnej konštrukcie, lesku konektora, kombinácií koncov konektora, dĺžky kábla a kompatibility hardvéru. Preskočte ktorúkoľvek z týchto kontrol a riskujete kábel, ktorý sa fyzicky pripojí, ale opticky zlyhá.

Ak plánujete projekt vláknovej kabeláže a potrebujete LC konektory,LC optické konektory, patch káble, adaptéry alebo pigtaily prispôsobené vašim špecifikáciám, preskúmajte náš katalóg patch káblov LC alebokontaktujte náš technický tímpre konkrétny projekt-.
