Často dostávame túto otázku:"Máme zostať pri LC konektoroch alebo prejsť na MTP/MPO pre rozšírenie nášho dátového centra?"A úprimne povedané, odpoveď takmer nikdy nie je jednoduchá-alebo{1}}druhá-možnosť.

Tu je to, čo-väčšina zmätku pochádza z neúplných informácií. Môžete si prečítať, že MTP/MPO ponúka „12-násobok hustoty“ a pomyslíte si, skvelé, poďme do toho naplno-. Potom si však uvedomíte, že vaše existujúce prepínače používajú rozhrania LC, vaši technici sú vyškolení na ukončenie LC a zrazu sa pozeráte na hybridné nastavenie, na ktoré vás nikto neupozornil.

Alebo ste si spočítali náklady na komponenty a LC káble vyzerajú lacnejšie na vlákno. Pravda. Započítali ste však 6 hodín inštalačnej práce na každých 48 pripojení LC v porovnaní s 20 minútami pre ekvivalentný kmeň MTP? Tu je obraz skutočných nákladov zaujímavý.

Táto príručka vás prevedie skutočnými rozhodovacími bodmi-nie teoretickými informáciami typu „čo sú jednotlivé konektory“, ktoré nájdete na Wikipédii. Predpokladáme, že základy už poznáte. Čo pravdepodobne potrebujete, je jasnosťkeď každá technológia dáva finančný zmysel, kde sa objavujú skryté náklady a ako sa vyhnúť chybám, ktoré sme videli robiť iné tímy.

Nákladová rovnica, o ktorej nikto nehovorí

Začnime číslami, pretože práve tu sa väčšina plánovacích rozhovorov buď zasekne, alebo ide bokom.

Ceny komponentov rozprávajú zavádzajúci príbeh. Áno, vopred-ukončený 12-vláknový hlavný kábel MTP stojí viac ako šesť duplexných prepojovacích káblov LC pokrývajúcich rovnaký počet vlákien. Niekedy 2-3x viac. Ak sa tam zastavíte, LC vyzerá ako jasný víťaz.

Ale náklady na komponenty sú zvyčajne len 15-25% z celkových nákladov na projekt kabeláže. zvyšok? Práca, priestor v stojane, infraštruktúra správy káblov a priebežná údržba. Tu sa porovnanie obracia.

Vedľa seba--vedľa nasadenia s 1 000 vláknami:(Tieto čísla sú založené na typických trhových sadzbách v USA a časoch inštalácie, ktoré sme sledovali vo viacerých projektoch. Vaše čísla sa môžu líšiť, ale pomery majú tendenciu platiť.)

Zdroje údajov: Miera práce na základe prieskumov BICSI inštalatérov 2023-2024; náklady na miesto v racku z testov kolokácie inštitútu Uptime; ceny komponentov zo súhrnných cenových ponúk distribútorov.

Nie je to „MTP/MPO vždy vyhráva“. To je onobod kríženia sa vyskytuje okolo 400-500 vlákien. Nižšie náklady na komponenty spoločnosti LC môžu vyrovnať rozdiel v práci. Okrem toho sa efektívnosť inštalácie a výhody hustoty MTP/MPO rýchlo spájajú.

Náš názor:Videli sme, že tímy sa popálili príliš úzkym zameraním na úvodné ponuky. Jeden zákazník ušetril 15 000 USD na komponentoch tým, že prešiel na všetky-LC, potom minul o 40 000 USD viac na inštaláciu a o šesť mesiacov neskôr sa minul priestor v stojane. „Lacnejší“ variant ich stál ďalšiu skriňu a víkend núdzového prekáblovania. Naplánujte si, kde budete o 3 roky, nielen to, kde ste dnes.

Ako v skutočnosti vyzerá „vysoká hustota“.

Čísla ako „12-násobné zlepšenie hustoty“ sú často vyhadzované. Tu je to, čo to v praxi znamená.

Vezmite štandardný 1U patch panel. S duplexnými adaptérmi LC môžete umiestniť 48 portov, čo vám poskytne 96 optických pripojení. Na tradičné štandardy dosť husté. Teraz vymeňte tieto LC adaptéry za rozhrania MTP-24. Rovnaký priestor 1U, ale teraz každý port zvláda 24 vlákien namiesto 2. To je 1 152 pripojení vlákien v tej istej rackovej jednotke.

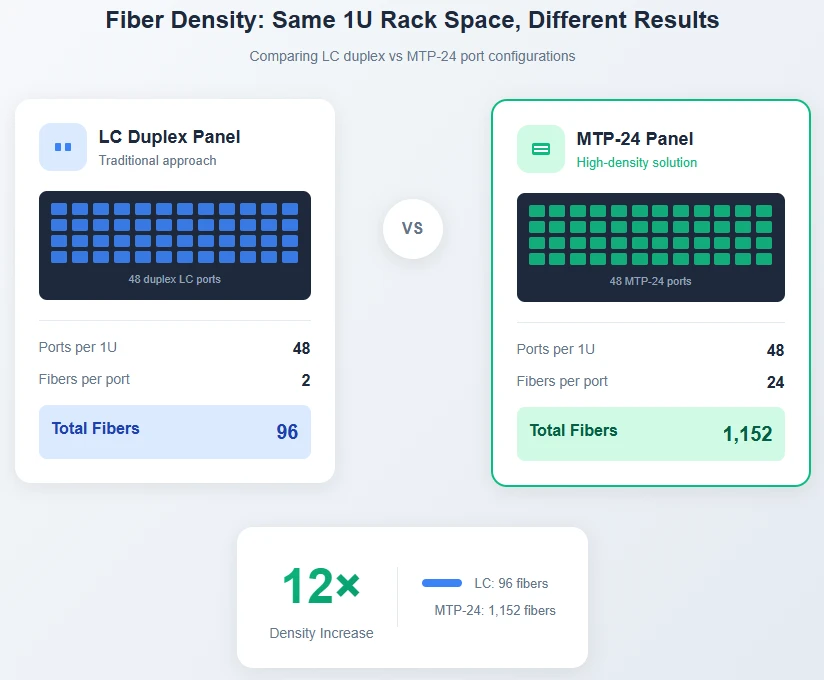

Obrázok 1: Rovnaký priestor v racku 1U poskytuje výrazne odlišnú kapacitu vlákna. Konfigurácia MTP-24 dosahuje 12× hustotu pripojenia LC duplex.

Toto je najdôležitejšie v prostrediach, kde je priestor v stojane obmedzený alebo drahý. Kolokačné zariadenia, ktoré účtujú 800 ${4}}1 500 za jednotku stojana mesačne, robia z hustoty páku priamych nákladov. Podnikové dátové centrá s pevnými pôdorysmi čelia rovnakému tlaku z iného uhla – každá racková jednotka spotrebovaná kabelážou je tá, ktorú nemôžete použiť na výpočet.

Ale hustota prináša svoje vlastné výzvy. Keď spojenie MTP-24 zlyhá, 24 vlákien vypadne súčasne namiesto 2. Riešenie problémov vyžaduje rôzne nástroje a zručnosti. Čistenie 24-vláknovej koncovej plochy je náročnejšie ako čistenie jednej LC objímky. Toto nie sú dôvody, prečo sa im vyhnúťkáblové vlákna s vysokou{0}}hustotou-to sú dôvody, prečo si to správne naplánovať.

Prečo väčšina dátových centier nakoniec používa oboje

Tu je niečo, čo marketingové materiály nezdôrazňujú: väčšina moderných dátových centier si nevyberá medzi LC a MTP/MPO. Používajú architektúru štruktúrovanej kabeláže, ktorá využíva každú technológiu tam, kde to dáva zmysel.

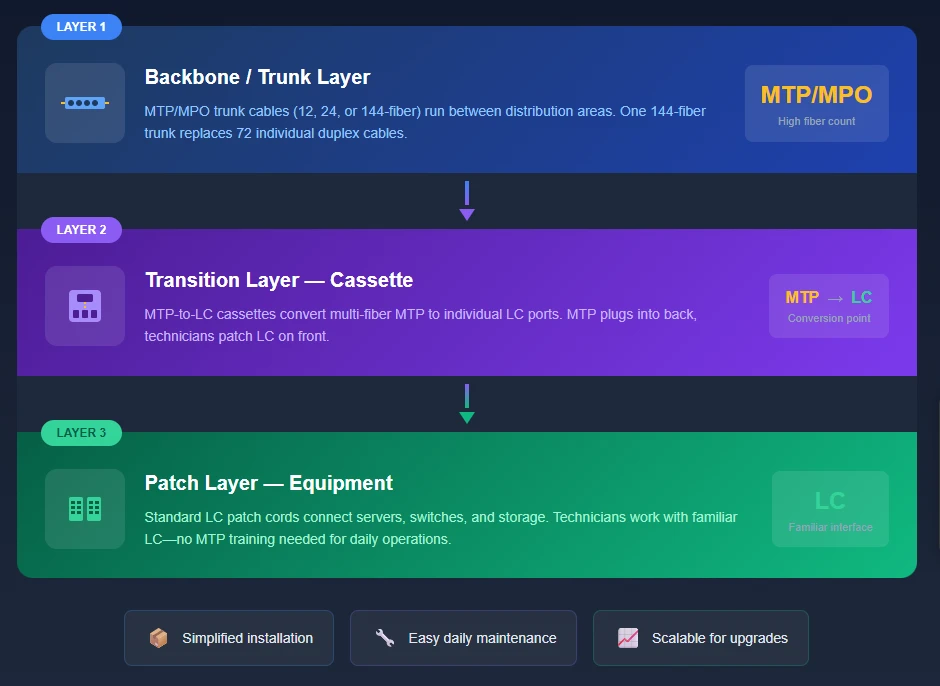

Obrázok 2: Troj-hybridná architektúra - MTP/MPO hustota pre chrbticu, kazety pre prechod, dostupnosť LC pre opravy.

Chrbtová vrstvapoužíva hlavné káble MTP/MPO-zvyčajne 12, 24 alebo 144-zostavy vlákien-vedúce medzi hlavnými rozvodnými rámami a hornými-polohami{11}}rackov. Jeden 144-vláknový MTP kábel nahrádza to, čo by inak bolo 72 individuálnych duplexných káblov. Samotné úspory káblovej cesty sú značné a inštalácia sa stáva skôr záležitosťou spájania vopred ukončených zostáv ako ťahaním a ukončovaním desiatok jednotlivých káblov.

Prechodová vrstvaje miesto, kde sa MTP stretáva s LC. Kazetové moduly-malé kryty s portami MTP na zadnej strane a portmi LC na prednej strane-sú umiestnené vo vláknových prepojovacích paneloch. Kufor MTP sa zapája do zadnej časti; technici pracujú so štandardnými LC pripojeniami na prednej strane. Toto je most, vďaka ktorému je hybridný prístup praktický.

Náplasťová vrstvaje všetko LC. Serverové sieťové karty, úložné adaptéry HBA a väčšina portov prepínača používajú transceivery s rozhraním LC-. Ľudia, ktorí robia každodenné-{4}}pohyby, pridávania a zmeny, fungujú so známymi prepojovacími káblami LC. Nepotrebujú vedieť alebo sa zaujímať o to, že chrbtica za kazetou je MTP/MPO-, vidia len LC porty.

Náš názor:Kazeta je neospevovaným hrdinom modernej optickej infraštruktúry. Umožňuje vám zachytiť hustotu a výhody inštalácie MTP/MPO na dlhé obdobia a zároveň zachovať dostupnosť LC pre pripojenia, ktoré sa často menia. Ak budujete novú infraštruktúru, začnite plánovať od kazety smerom von-aký počet vlákien potrebujete v každom stojane? To riadi špecifikácie vášho kufra a požiadavky na port LC.

Polarita: Chyba, ktorá stojí víkendy

Ak existuje jedna téma, kde sme videli problémy, ktorým sa dá najviac vyhnúť, je to správa polarity v systémoch MTP/MPO.

S LC pripojeniami je polarita jednoduchá-prispôsobíte Tx a Rx. Pokazte to a vymeníte dve vlákna. Trvá 30 sekúnd. S 12 alebo 24 vláknami v jednom konektore sa matematika komplikuje. Norma TIA-568 definuje tri metódy polarity a ich zmiešanie nespôsobí len zlyhanie jedného spojenia, ale môže zakódovať viacero párov vlákien spôsobmi, ktorých diagnostika je skutočne bolestivá.

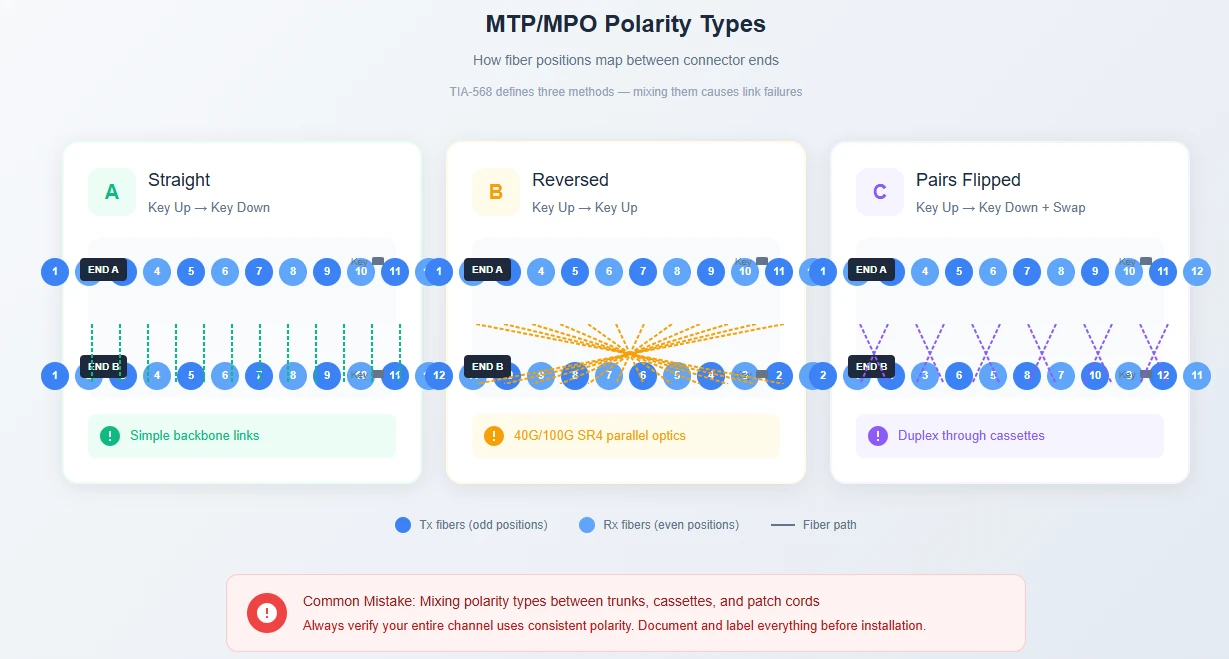

Obrázok 4: Metódy polarity MTP/MPO - mapovanie polohy 1 určuje zarovnanie Tx/Rx. Typ B (obrátený) je najbežnejší pre paralelnú optiku.

Oprava nie je zložitá,-len vyžadujeplánovanie pred objednávkou. Zdokumentujte svoju schému polarity. Uistite sa, že všetky vaše kazety, kufre a prepojovacie káble sa riadia rovnakou metódou. Označte všetko. A testujte pomocou testera-schopného MPO ešte pred spustením, nie potom, čo niekto nahlási zlyhanie prepojenia.

TIA-568.3-D špecifikuje, že testovacie káble by sa mali overovať pri strate 0,3 dB alebo vyššej. Ak vidíte vyššie čísla alebo nekonzistentné výsledky naprieč polohami vlákien, polarita je prvá vec, ktorú treba skontrolovať. ^[1]

Budúce-Overenie: Čo znamená 400G a 800G pre vašu kabeláž

Ak dnes budujete infraštruktúru, ktorá musí vydržať 5-7 rokov, záleží na pláne 400G a 800G.

Tu je trajektória: 100G paralelná optika (SR4) používa 8 vlákien s konektormi MTP-12. 400G DR4 používa rovnaký 8-vláknový prístup. Nasadenie 400G SR8 a 800G sa však presúva na 16-vláknové MTP konektory pre vyšší počet jazdných pruhov.

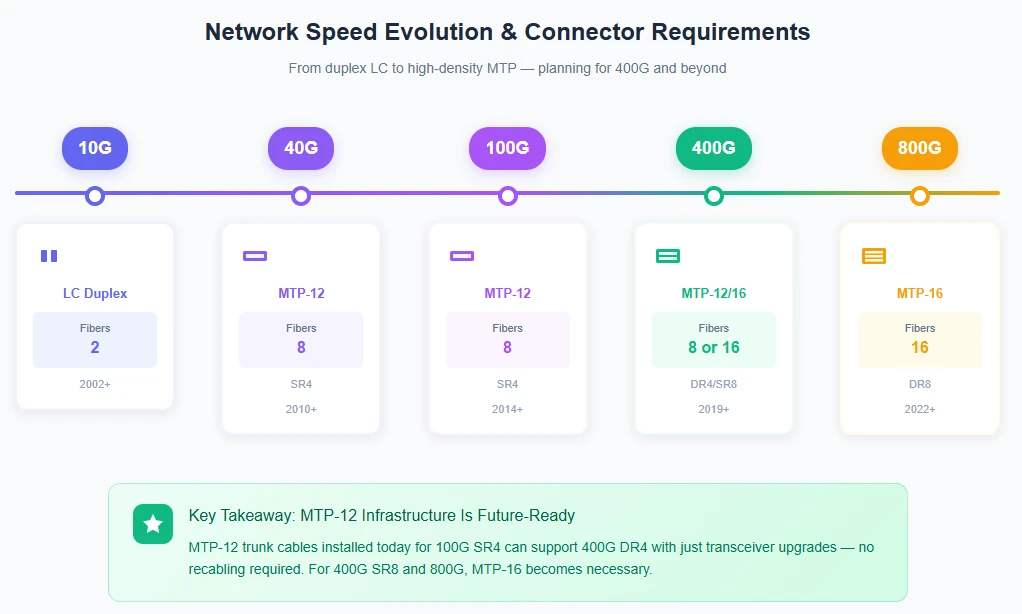

Obrázok 3: Vývoj rýchlosti siete a zodpovedajúce požiadavky na konektor. Infraštruktúra MTP-12 podporuje upgrady prostredníctvom 400G DR4; MTP-16 umožňuje 400G SR8 a 800G.

Praktický dôsledok: Infraštruktúra diaľkového vedenia MTP/MPO, ktorú si dnes nainštalujete pre 100G, dokáže zvládnuť 400G DR4 iba s inováciami transceivera-bez potreby prekáblovania. To je významná výhoda oproti architektúram -iba LC, ktoré by pri týchto rýchlostiach vyžadovali pridanie počtu vlákien na podporu paralelnej optiky.

Pre klastre AI a ML je to už relevantné. Prepojenia GPU-k{2}}GPU v súčasnosti vedú k adopcii 400G, pričom 800G v blízkej budúcnosti. Ak váš plán obsahuje akúkoľvek vážnu hustotu výpočtov,káblové vlákna s vysokou{0}}hustotous MTP/MPO nie je voliteľné-sú to stávky na stôl.

Testovanie: Nepreskočte túto časť

Testovanie odkazov MTP/MPO nie je to isté ako testovanie odkazov LC a rozdiel nie je len akademický.

vymôžeotestujte MTP linky pomocou breakout káblov a štandardného duplexného testera. Pripojte prerušovač ku koncu MTP, otestujte každý pár vlákien jednotlivo pomocou svojho OLTS, opakujte pre všetky pozície. Pre 12-vláknový konektor je to 6 testovacích cyklov na koniec. Vynásobte každým pripojením vo vašej inštalácii, pridajte čas nastavenia referenčných káblov a pozeráte sa na testovací proces, ktorý trvá 5-10x dlhšie, ako je potrebné.

Moderné MPO-špecifické testery (ako Fluke MultiFiber Pro) skenujú všetky pozície vlákien súčasne. Testovacia príručka IEC TR 61282-15 teraz presne z tohto dôvodu odporúča testery s natívnym rozhraním MPO-úspora času je dramatická a vy eliminujete krok pri správe viacerých prerušených pripojení, ktorý je náchylný na chyby. ^[2]

Otestujte všetko po inštalácii, skôr ako dáte odkazy do produkcie. Chyby kontaminácie a polarity sa dajú oveľa ľahšie opraviť, keď stojany nie sú pod napätím a operačný tím vám nedýcha na krk.

Správne nastavenie komponentov

Nie všetky konektory MTP/MPO sú rovnaké. Štandardný konektor MPO (podľa IEC 61754-7) existuje od 90. rokov 20. storočia. Verzia MTP-US Conec s ochrannou známkou – pridáva niekoľko vylepšení, ktoré sú pre modernu dôležitékáblové vlákna s vysokou{0}}hustotou:

Dizajn plávajúcej objímkyzlepšuje zarovnanie fyzického kontaktu, obzvlášť dôležité, keď pridávate viac vlákien

Kovové kolíkové svorky(v porovnaní s plastom na generických MPO) znižujú zlomenie kolíka počas opakovaných párovacích cyklov

Prísnejšie výrobné tolerancieposkytuje nižšiu a konzistentnejšiu stratu vloženia-typické špecifikácie sú 0,15{2}}0,35 dB pre nízkostratové MTP oproti . 0.25-0.50 dB pre štandardné MPO

MTP a MPO sú fyzicky kompatibilné-, môžete bez problémov spojiť konektor MTP so všeobecným MPO. V prípade kritickej infraštruktúry však rozdiel vo výkone ospravedlňuje prémiu.

Pri získavaní zdrojovkonektory z optických vlákiena zostavách, hľadajte dodávateľov, ktorí pre každý kábel poskytujú individuálne skúšobné správy. Všeobecné tvrdenia „spĺňa špecifikácie“ sú menej užitočné ako skutočné namerané hodnoty. Chcete vidieť údaje o strate vložení, ktoré ukazujú, ktoré konkrétne vlákna zasahujú do ktorých čísel-takto môžete zachytiť problémy ešte predtým, ako sa dostanú na vašu inštalačnú stránku.

Inštalačné postupy, ktoré zabraňujú spätným volaniam

Niekoľko detailov inštalácie je neúmerných:

Čistota je všetko.1-mikrónová prachová častica na jednovláknovej LC objímke ovplyvňuje jedno spojenie. Rovnaká častica na objímke MTP-24 môže súčasne degradovať viacero jadier vlákien. Pred každým spájaním vždy skontrolujte koncové plochy vláknovým ďalekohľadom (200-násobné minimálne zväčšenie) a vyčistite ich vhodnými nástrojmi. Niekoľko minút navyše na jedno pripojenie ušetrí hodiny neskoršieho riešenia problémov.

Rešpektujte polomer ohybu.Pravidlo 10x-vonkajšieho-priemeru platí pre káble LC aj MTP/MPO. Pevnejšie ohyby zvyšujú stratu pri vložení a môžu spôsobiť mikrofraktúry, ktoré sa prejavujú ako občasné zlyhania mesiace po inštalácii. Použite vhodné{5}}vertikálne manažéry, horizontálne vodidlá{6}}, ktoré udržujú rádius v celej ceste.

Priraďte správne pohlavia.Konektory MTP/MPO sa dodávajú v konfiguráciách samec (s vodiacimi kolíkmi) a samica (s dierkami). Porty zariadení sú vždy samčie, takže káble pripájajúce sa k zariadeniu potrebujú samičie konce. Pri spojeniach medzi kmeňom-k-trupu sa zvyčajne používa adaptér typu samec-na{5}}muž so samicou-na{7}}samicu. Vynútenie nesprávneho pohlavia poškodzuje vodiace kolíky-a výmena poškodených konektorov na vopred{10}}ukončených zostavách je drahé.

Uzáver všetko.Prachové uzávery existujú z nejakého dôvodu. Každý konektor, ktorý sa aktívne nepoužíva, by mal byť zakrytý. Ide o jednoduchý zvyk, ktorý predchádza najčastejším zdrojom problémov s pripojením.

Čo by ste teda mali vlastne robiť?

Namiesto ponúkania všeobecného záveru „záleží“ je tu praktický rozhodovací rámec založený na parametroch, ktoré skutočne riadia výber.

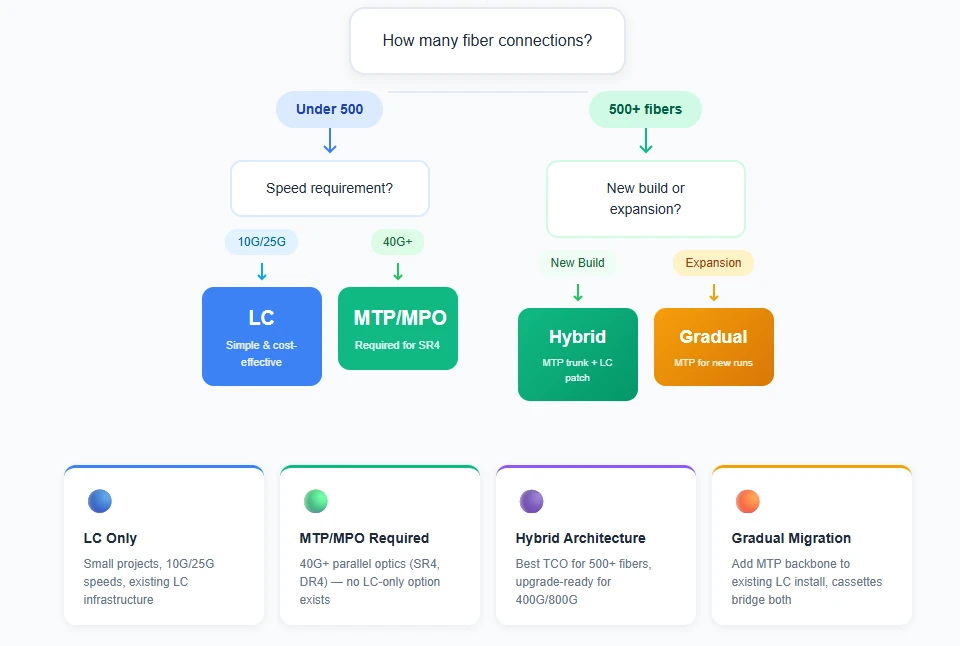

Obrázok 5: Rámec rozhodovania - priraďte parametre vášho projektu k správnemu prístupu kabeláže.

Vývojový diagram zachytáva kľúčové body rozhodovania, ale za tým stojí logika: počet pripojení nastavuje základnú líniu (prechod TCO nastáva okolo 400 – 500 vlákien), požiadavky na rýchlosť môžu túto základnú líniu prevýšiť (paralelná optika 40G+ vyžaduje MTP/MPO bez ohľadu na rozsah) a typ projektu ovplyvňuje stratégiu implementácie (nové zostavy sa môžu optimalizovať od začiatku; rozšírenia vyžadujú spätnú kompatibilitu).

Správna odpoveď závisí od vašich konkrétnych čísel-počtu pripojení, požiadaviek na rýchlosť, obmedzení priestoru v stojane a nákladov na pracovnú silu. Spustite si vlastnú analýzu TCO so skutočnými cenovými ponukami. Pokyny týkajúce sa špecifikácií komponentov a vlastných zostáv nájdetekontaktujte profesionálny tím spoločnosti EVOLUXna pomoc pri priraďovaní produktov k vašim konkrétnym požiadavkám na nasadenie.

Záverečná myšlienka:Infraštruktúra kabeláže má zvyčajne životnosť 10-15 rokov. Technologické rozhodnutia, ktoré dnes urobíte, budú podporovať zariadenia, ktoré ešte neexistujú. Zabudujte viac kapacity, než si myslíte, že potrebujete – prírastkové náklady na vyšší počet vlákien sú teraz oveľa nižšie ako náklady na prepájanie neskôr.

Referencie

[1] TIA-568.3-D, optická kabeláž a komponenty štandard. Združenie telekomunikačného priemyslu, 2016.

[2] Fluke Networks, "Multi{0}}vláknové nasadzovacie (MPO) konektory", technická príručka. https://www.flukenetworks.com/expertise/learn{4}}about/multi{5}}vláknové{6}}konektory-mpo{8}}

Poznámka k údajom:Údaje o nákladoch v tomto článku sú odhady založené na podmienkach trhu v USA a typických rozsahoch projektov. Skutočné náklady sa líšia podľa regiónu, dodávateľa a špecifikácií projektu. Špecifikácie straty pri vložení a straty pri návrate predstavujú typické údaje výrobcu; pred konečným návrhom vždy overte s aktuálnymi technickými listami. Tabuľka s porovnaním nákladov predstavuje reprezentatívne scenáre{5}}vaša konkrétna situácia sa môže líšiť v závislosti od miestnych sadzieb práce, nákladov na zariadenie a cien predajcu.
