Kompletná príručka kabeláže MDU Fiber

čo je MDU? (koncept)

MDU je skratka pre viac{0}}bytovú jednotku. V telekomunikačnom a sieťovom priemysle sa tento výraz vzťahuje na budovu s viacerými nezávislými domácnosťami. Bežné príklady zahŕňajú bytové domy, študentské internáty, hotely a kancelárske budovy.

Výrazy MDU fibre alebo MDU fibre optic sa vzťahujú na nasadenie optických vlákien-do--domácich (FTTH) sietí pre tieto budovy s viacerými-domácnosťami. Ide o inú metódu nasadenia ako kabeláž pre rodinné domy (SDU, samostatná-bytová jednotka):

Po pochopení základnej koncepcie toho, čo je MDU v telekomunikáciách, teraz lepšie rozumieme tomu, ako nasadiť špecifické riešenie inštalácie MDU z optických vlákien.

Aké problémy vám môže táto príručka vyriešiť?

Toto je praktická príručka projektu MDU s vláknami. Či už ste sieťový inžinier plánujúci projekt MDU optických vlákien / nákupný agent, ktorý potrebuje pochopiť význam MDU v telekomunikáciách / správca nehnuteľností, ktorý chce pochopiť, čo znamená MDU v telekomunikáciách

Alebo jednoducho technický nadšenec, ktorý chce pochopiť princípy káblovej kabeláže MDU, tu nájdete užitočné informácie o projekte MDU.

budem používaťProdukty Evolux Fiberako príklady, pretože náš produktový rad pokrýva základné vybavenie pre kabeláž MDU: optické konektory, prepojovacie káble, pigtaily, PLC rozdeľovače, svorkovnice a adaptéry-toto sú presne najbežnejšie používané pasívne komponenty pri inštalácii MDU vlákien.

Aké stratégie by sa mali použiť pre rôzne veľkosti MDU?

Pochopenie veľkosti vašej MDU je nevyhnutné predtým, ako začneme nasadzovať stratégiu, pretože metódy nasadenia sa líšia. To určuje, koľko rozbočovačov, svorkovníc a optických káblov potrebujete. Telekomunikačné projekty MDU sú rozdelené do troch typov podľa počtu poschodí a domácností:

Aká je sieť MDU Fiber?

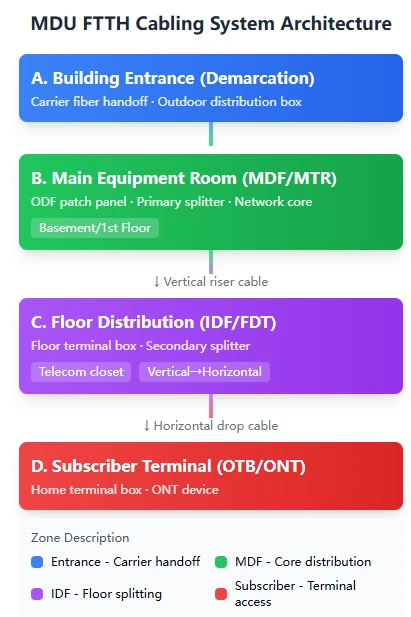

Tu je schéma, ktorá vám pomôže pochopiť: Kompletná optická sieť MDU pozostáva zo štyroch zón, ktoré siahajú od konca operátora po koniec majiteľa domu:

Úlohou inštalácie MDU vlákien je prepojiť tieto štyri zóny pomocou vhodného zariadenia.

Aká konfigurácia je potrebná pre miestnosť hlavného vybavenia?

Pamätáte si veľkosť svojho MDU? Potom môžeme začať chápať, ako nakonfigurovať zodpovedajúcu miestnosť hlavného vybavenia. Miestnosť s hlavným zariadením je primárne zodpovedná za externé optické ukončenie, hlavné smerovanie a distribúciu, čo má vplyv na celkovú kapacitu siete a škálovateľnosť. Uviedol som vhodné produkty priamo pre vašu referenciu:

Odporúčaná konfigurácia zariadenia Evolux Fiber

ODF (Optical Distribution Frame) je kľúčovým zariadením v miestnosti hlavného vybavenia. Patch panely ODF od spoločnosti Evolux majú niekoľko pozoruhodných funkcií: elegantný vzhľad, rozumné zapojenie, ľahké umiestnenie a jednoduchá inštalácia-tieto sú obzvlášť dôležité pre neskoršiu údržbu.

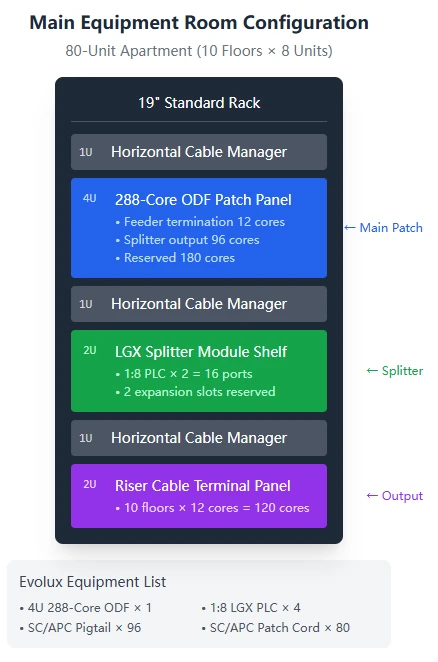

Konkrétny príklad od spoločnosti Evolux: Konfiguračná schéma pre 80-bytový dom v strednej budove

Ak je váš projekt tiež 10-poschodová budova s ​​8 jednotkami na poschodí, spolu 80 jednotiek, potom môže byť vaša hlavná miestnosť s vybavením nakonfigurovaná nasledovne:

Zoznam zariadení použitých v riešení:·

• 4U 288-jadrový ODF na montáž do racku × 1
• 1:8 LGX PLC splitter × 4 (2 používané, 2 v pohotovostnom režime)
• SC/APC pigtail 1m × 96
• SC/APC prepojovací kábel 2m × 80
• 1U horizontálny držiak káblov × 3

Čo je to PLC optický splitter? Ako sa používa v MDU?

Operátori môžu poskytnúť iba 1-2 optické vlákna (zodpovedajúce 1-2 PON portom) alebo obmedzený počet vlákien, ale potrebujeme pripojiť desiatky alebo dokonca stovky domácností. V tomto prípade sa na vyriešenie tohto problému používa optický rozdeľovač „zmenou jedného na mnoho“. Optický splitter PLC využíva princíp optických vlnovodov na "rovnomerné rozdelenie" lúča svetla do viacerých lúčov. Napríklad rozdeľovač 1:8 má 1 vstup a 8 výstupov, pričom každý výstup má približne 1/8 pôvodnej sily signálu.

Rôzne aplikačné scenáre vyžadujú použitie rozdeľovačov s príslušnými typmi balíkov:

Referenčná tabuľka deliaceho pomeru:

Mali by ste si vybrať jednostupňové{0}}rozdelenie alebo dvojstupňové{1}}rozdelenie?

Jedno{0}}fázové rozdelenie zahŕňa umiestnenie veľkého rozdeľovača (napr. 1:32) do suterénu, ktorý priamo rozdelí vlákno do každej domácnosti na 32 ciest. Tento prístup má jednoduchú štruktúru a má menej deliacich bodov, ale kabeláž je zložitá kvôli zvýšenému počtu káblov z optických vlákien.

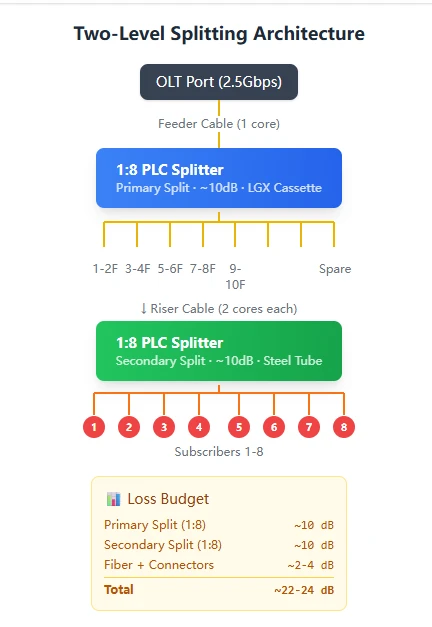

Dvoj{0}}rozdeľovanie zahŕňa umiestnenie rozdeľovača 1:8 do suterénu a potom ďalšieho rozdeľovača 1:8 na každé poschodie, čím efektívne obsluhuje 8 x 8=64 domácností. Táto metóda vyžaduje menej káblov z optických vlákien a je flexibilnejšia, ale dodatočná fáza rozdelenia zvyšuje stratu vlákna približne o 10 dB.

Pre jednotky MDU s viac ako 30 domácnosťami odporúčame rozdelenie na dve-úrovne. Toto je hlavný prístup k inštalácii vlákien MDU.

Ako si vybrať svorkovnicu?

Oblasť podlahového vedenia je „priesečníkom“ vertikálnych chrbtových optických káblov a horizontálnych káblov -tu „pristávajú“ optické káble v stúpačke a potom sa rozvetvujú do viacerých optických káblov pripájajúcich sa ku každej domácnosti.

Vnútorné terminálové boxy

Vonkajšie vodotesné koncové boxy

Ak je telekomunikačná skriňa vlhká alebo je distribučné miesto vonku, použite vodotesné typy:

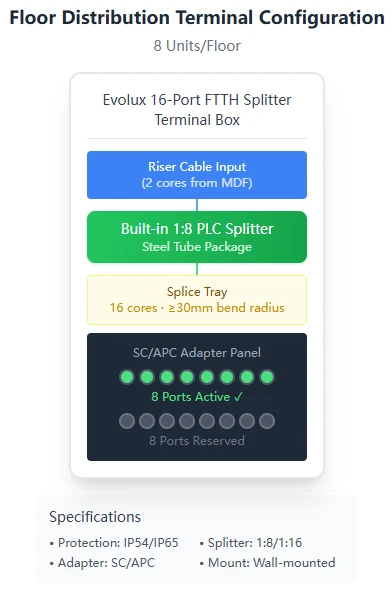

Schéma inštalácie podlahovej svorkovnice:

Ako si vybrať kábel z optických vlákien? Aký typ by sa mal použiť pre rôzne miesta?

Výber kábla MDU vyžaduje zváženie miesta inštalácie, požiadaviek na počet jadier a -spomalenia horenia. Rôzne typy optických káblov sa používajú v rôznych oblastiach:

Chrbticové káble stúpačky

Horizontálne distribučné káble

Spustite kábel

Robí MDU potrebujete na domácu inštaláciu optický kábel G657?

Séria G657 je vlákno „necitlivé na ohyb-“, čo znamená, že môže pracovať s veľmi malým polomerom ohybu bez zvýšenia strát. Vďaka tomu je ideálny pre rohy chodieb a úzke ohyby potrubí.

Kde sa nachádza optická svorkovnica?

Svorkovnica z optických vlákien je poslednou zastávkou, ktorou sa káble z optických vlákien dostanú domov používateľa-sem je pripojený optický modem (ONT).

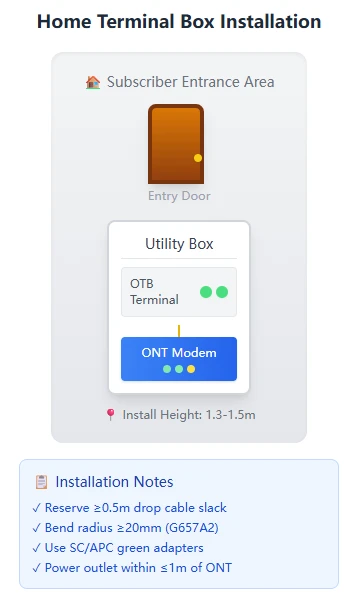

Výber domácej svorkovnice

Miesto inštalácie a diagram kľúčových bodov:

Konektory a adaptéry z optických vlákien: Toto malé príslušenstvo je kľúčové

V sieťach s optickými vláknami MDU sa konektory a adaptéry, hoci majú malú veľkosť, používajú vo veľkých množstvách a zohrávajú kľúčovú úlohu-zodpovedajú za umožnenie pripojení typu „plug{1}}and{2}}play“ medzi optickými vláknami.

Bežné typy konektorov

Odporúčame dôsledne používať SC/APC so zelenými konektormi. To pomôže vyhnúť sa nesprávnemu vloženiu.

A čo veľké MDU?

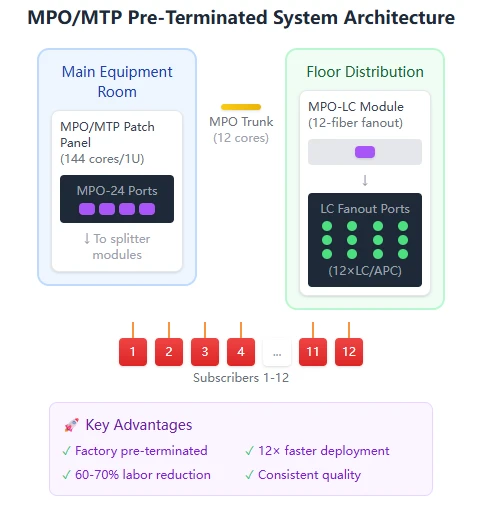

Môžeme použiť riešenie MPO/MTP s vysokou{0}}hustotou:

Pre veľké projekty s optickými vláknami MDU s viac ako 200 používateľmi sú tradičné jednojadrové konektory- príliš neefektívne. Riešenie MPO/MTP spoločnosti Evolux môže výrazne zlepšiť efektivitu nasadenia.

Špecifikácie patch panela MPO/MTP

Výhody MPO vopred{0}}ukončených systémov:

O Evolux Fiber

Shenzhen Evolux Fiber Co., Ltd., založená v roku 2013, sa zameriava na výskum, vývoj a výrobu produktov na pripojenie optických vlákien.

Hlavné produktové rady:

• Optické konektory
• Patch Cords
• Pigtaily
• Rozdeľovače
• Terminálové boxy
• Adaptéry
• MPO/MTP
• Produkty s{0}vysokou hustotou

Tieto produkty pokrývajú všetky potreby pasívnej konektivity pre optické inžinierstvo MDU.

Služby:

• Prispôsobený návrh riešenia MDU kabeláže
• Výber produktov a technická podpora
• Projektové školenie na-stránke
• Technická podpora-po predaji

Kontaktujte nás teraz pre vaše prispôsobené riešenie!
