Vedenie vláknového kábla MPO-12: Použitie, polarita, MPO-8 vs LC

Ak posudzujete kabeláž s vysokou{0}}vláknou hustotou pre chrbticovú sieť dátového centra alebo závod na štruktúrovanú kabeláž, kábel MPO-12 bude jednou z prvých možností vo vašom užšom výbere. Konektory MPO obsahujú viacero vlákien do jednej koncovky a 12-vláknový variant je základom kabeláže podnikových dátových centier už viac ako desať rokov. Ale „populárny“ nie vždy znamená „optimálny“. Mnoho moderných paralelných optických transceiverov používa iba 8 vlákien, čo znamená, že dizajn Base-12 môže nechať štyri vlákna nečinné v týchto špecifických spojeniach.

Táto príručka sa zaoberá tým, čo vlastne kábel MPO-12 je, kde má stále praktický zmysel, ako funguje polarita a pohlavie konektora a ako sa rozhodnúť, či MPO-12, MPO-8 alebo duplex.LC konektorysú vhodné pre váš ďalší projekt.

Čo je to optický kábel MPO-12?

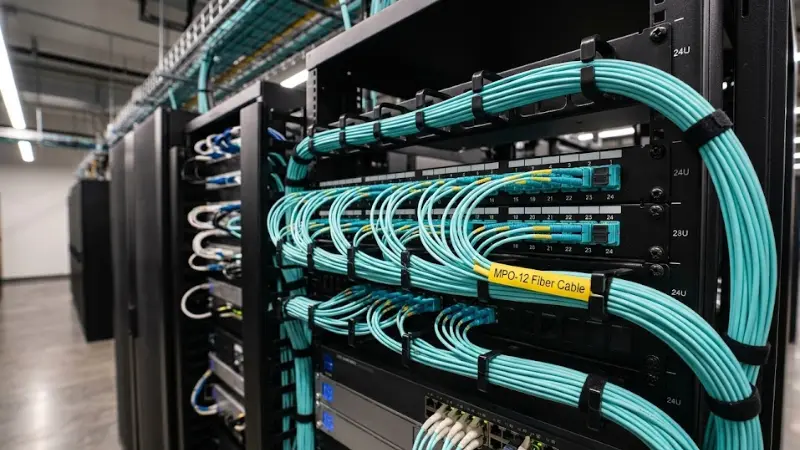

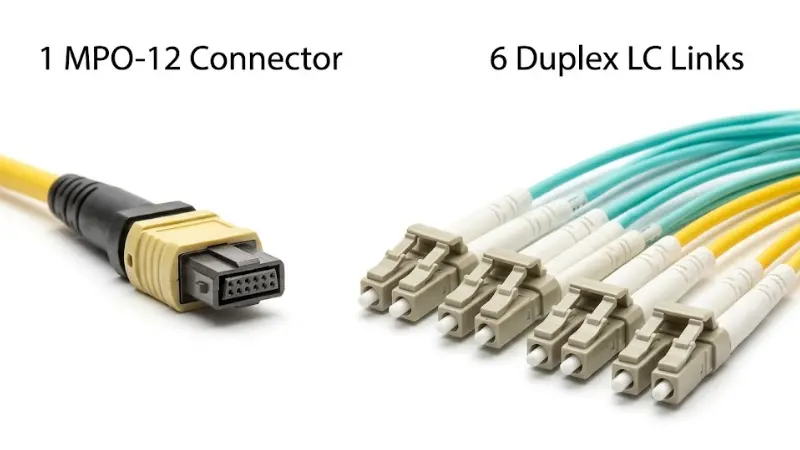

MPO-12-vláknový kábel je viacvláknová zostava, ktorá ukončuje 12 optických vlákien v jednomMPO konektor. Hlavnou výhodou je hustota: jedno kompaktné rozhranie nahradí až šesť duplexných prepojovacích káblov. Táto konsolidácia je dôvodom, prečo-kabeláž založená na MPO dominuje štruktúrovaným chrbticovým prepojeniam v stredných-až{4}}veľkých dátových centrách, kde by správa stoviek individuálnych duplexných prepojok bola nepraktická.

V porovnaní so štandardným duplexomLC prepojovací kábel, MPO-12 trunk je navrhnutý na agregáciu - prenášania mnohých vlákien jednou cestou a ich oddeľovanie na kazetách alebo paneloch adaptérov bližšie k zariadeniu. Ak vaše prostredie potrebuje iba dvoj{4}}vláknové{5}}bodové{8}} prepojenie, duplexný LC kábel je jednoduchší a lacnejší. MPO-12 si zasluhuje svoje miesto, keď záleží na počte vlákien, hustote káblových žľabov alebo rýchlosti nasadenia.

Okrem MPO uvidíte aj výraz MTP. MTP je ochranná známka, konektor vyššej{1}}špecifikácie vyrábaný spoločnosťou US Conec, ktorý je plne kompatibilný so všeobecným tvarovým faktorom MPO. Pri rozhodovaní o nákupe je dôležité, aby konektor spĺňal vaše požiadavky na vloženie-straty a návratnosti-straty, nie to, aký štítok je uvedený na kryte.

Kde MPO-12 stále dáva silný praktický zmysel

Kabeláž Base-12 MPO nie je ani zďaleka zastaraná, ale jej príjemná pozícia sa zúžila, keďže priemysel prijal 8-vláknovú paralelnú optiku. Tu je miesto, kde MPO-12 zostáva dobrou voľbou:

•

• Konsolidácia chrbtice pre duplexné aplikácie.

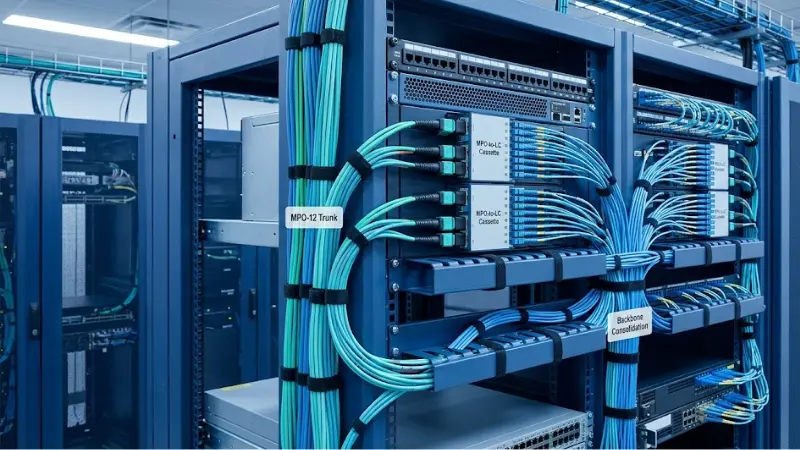

• V dizajne štruktúrovanej kabeláže, ktorá agreguje viacero 10G duplexných liniek do jedného kmeňa, sa 12-vláknové zostavy MPO pripájajú kMPO-na-kazety LCktoré rozvetvujú do šiestich duplexných LC portov. Toto zostáva jedným z najbežnejších modelov nasadenia v podnikových dátových centrách.

•

• Brownfield prostredia s existujúcou infraštruktúrou Base-12.

• Ak vaše zariadenie už používa 12{2}}vláknových zväzkov, kaziet a prepojovacích panelov, zotrvanie pri rozširovaní MPO-12 sa vyhne nákladom a zložitosti úplnej re-architektúry. Konverzné prepojovacie káble alebo hybridné kazety môžu v prípade potreby premostiť kmene Base-12 s 8-vláknovými portami zariadenia.

•

• Scenáre rozdelenia a migrácie.

• AnPrepojovací kábel MPO-na-LCumožňuje jeden 12{1}}vláknový kábel obsluhovať až šesť individuálnych duplexných pripojení -, čo je užitočné, keď potrebujete pripojiť staršie duplexné zariadenia 1G alebo 10G k zóne s vysokou hustotou prepojovania.

Poznamenáva to spoločnosť Fluke Networks12-vláknová MPO konektivita bola historicky populárnou voľbou pre konsolidáciu duplexnej chrbticovej kabelážev dátovom centre, najmä v prostrediach 10G Ethernetu, kde kazety MPO-na-LC previedli 12-vláknové vedenia na šesť duplexných portov.

Kedy nie je MPO-12 najvhodnejší?

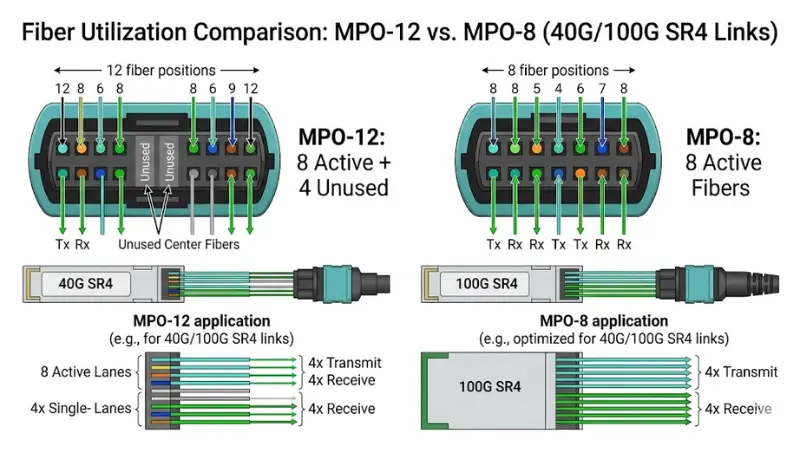

Hlavné obmedzenie MPO-12 sa prejavuje paralelne-prepojením optiky. 40GBASE-SR4 a 100GBASE-SR4 transceivery používajú 8 vlákien – štyri vysielajú, štyri prijímajú. Keď zapojíte 8-vláknový transceiver do 12-vláknového kufra, štyri centrálne vlákna zostanú nevyužité. Naprieč stovkami prepojení to prispieva k značnej strate kapacity vlákna.

Spoločnosť Fluke Networks vysvetľuje, že táto neefektívnosť je presne takápodnietilo priemysel k vývoju 8-vláknovej MPO (Base-8) konektivityako špecializované riešenie pre 40G a 100G paralelné-nasadenia optiky. Ak navrhujete novú štruktúru okolo SR4 alebo DR4 transceiverov a nepotrebujete spätnú kompatibilitu s existujúcou základňou Base-12, architektúra MPO-8 bude využívať vlákno efektívnejšie a bude sa škálovať čistejšie na 400G.

MPO-12 vs. MPO-8 vs. LC: Rozhodovací rámec

Vyberte MPO-12, akrozširujete závod Base-12, konsolidujete duplexné chrbticové siete alebo nasadzujete náročné architektúry, kde 12-vláknové kanály napájajú LC kazety.

Vyhnite sa MPO-12, akbudujete paralelnú{0}}optickú štruktúru na zelenej lúke okolo 8-vláknových transceiverov a nemáte žiadnu starú infraštruktúru Base-12, ktorú by ste mohli prispôsobiť. V tomto scenáriMPO-8 kabelážprinesie lepšie využitie vlákien a čistejšiu cestu upgradu na 400G a viac.

Ako funguje konektor MPO-12?

Konektor MPO usporiada vlákna do lineárneho radu vo vnútri presne -tvarovanej objímky. Vo verzii s 12 vláknami je všetkých 12 vlákien umiestnených v jednom rade, pričom sú držané v prísnych toleranciách rozstupov, ktoré umožňujú stratu vloženia pod 0,5 dB na pár, keď sú správne vyčistené a zarovnané.

Konektory samec vs. samice

Konektory MPO sú buď samec (s kolíkmi na zarovnanie) alebo samice (bez kolíkov). Kolíky na zástrčke konektora sa zasunú do zodpovedajúcich otvorov na zásuvke, aby sa zaistilo presné zarovnanie jadra-k{2}}jadru. Aktívne zariadenia - prepínače, transceivery, linkové karty - takmer vždy používajú samčí (pripnutý) MPO port. To znamená, že každý kábel zapájajúci sa priamo do zariadenia musí byť zásuvka (odpojená), aby sa správne spojila a nepoškodila kolíky transceivera. Tento detail je pri obstarávaní ľahko prehliadnuteľný a je častým zdrojom chýb v teréne.

Orientácia a poloha kľúča 1

Každý konektor MPO má kľúč (vyvýšený hrebeň na kryte) a bielu bodku alebo označenie, ktoré označuje polohu vlákna 1. Správna orientácia kľúča - tlačidlo hore vs. kľúč dole - určuje, ako sa polohy vlákna mapujú v spárovanom pripojení. Ignorovanie orientácie počas objednávania alebo inštalácie je jedným z najrýchlejších spôsobov, ako vytvoriť nesúlad polarity.

Polarita: Detail, ktorý spôsobuje najdrahšie chyby

Polarita zaisťuje, že každé vysielacie vlákno sa pripojí k správnemu prijímaciemu vláknu na vzdialenom konci spojenia. Pomýlite si to a kanál sa nerozsvieti -, aj keď všetko vyzerá fyzicky prepojené.

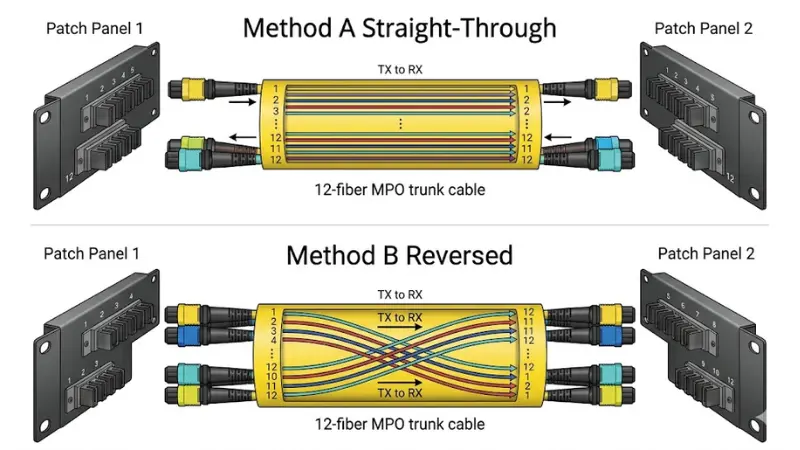

TheNorma ANSI/TIA-568.3-Edefinuje tri metódy primárnej polarity pre systémy MPO - metóda A, metóda B a metóda C - plus dve novšie univerzálne metódy (U1 a U2) zavedené v revízii z roku 2022. Každá metóda špecifikuje inú kombináciu typu hlavného kábla (Typ A, B alebo C), orientácie adaptéra a štýlu prepojovacieho kábla, aby sa zachovala kontinuita prenosu-k-prijímaniu cez prepojenie.

V praxi sa najčastejšie používa metóda A a metóda B. Metóda A používa priamu -priechodnú linku s kľúčom{2}}nahor/kľúč-nadol adaptérmi, zatiaľ čo metóda B používa obrátenú hlavnú linku s -kľúčom nahor/kľúčom-nahor. Kritické pravidlo je toto: vyberte si jednu metódu pre celý projekt a overte ju pred zadaním akejkoľvek objednávky.

Vopred-ukončené zostavy MPO sú zvyčajne vyrobené na objednávku a často sa nedajú-vrátiť. Spoločnosť Fluke Networks varuje, že zámena polarity často vedie k odhaleniu nesprávnych káblov alebo prepojovacích káblov až po inštalácii -, čo vedie k oneskoreniam projektu a nákladom na výmenu. Investovanie času do dokumentácie polarity počas projektovania je oveľa lacnejšie ako prerábanie inštalovaných káblov.

Výber správneho typu vlákna: Režim OM3, OM4 alebo Single{2}}

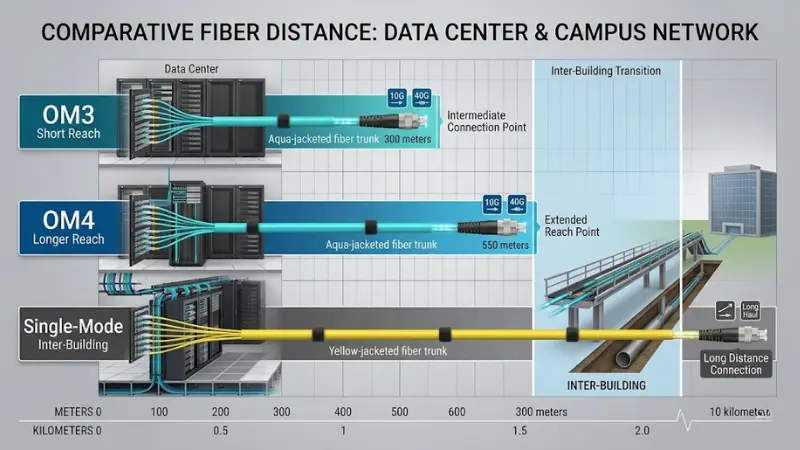

Kvalita vlákna vo vnútri vášho kábla MPO-12 určuje, ako ďaleko môžete posunúť prepojenie, kým sa kvalita signálu zhorší. V prípade nasadenia s viacerými režimami sa zvyčajne rozhodujeOM3 vs. OM4.

Podľa štúdií dĺžky kanála{0}}dátového centra spoločnosti Corning približne 90 – 95 % nasadených prepojení OM3 a OM4 v dátových centrách funguje na vzdialenosti100 metrov alebo menej. Pri štandardných ethernetových rýchlostiach podporuje OM3 10G spojenia do 300 m a 40G/100G paralelné -optické spojenia do 100 m. OM4 rozširuje tieto čísla na 550 m pri 10G a 150 m pri 40G/100G -, čo je zmysluplná výhoda, ak vzdialenosť medzi radmi alebo sálami presahuje 100 m.

Praktické usmernenie: ak sú všetky vaše multirežimové jazdy ďaleko pod 100 m a ste citliví na rozpočet-, OM3 pohodlne zvládne 10G a 40G. Vyberte si OM4, keď potrebujete dlhší dosah, plánujete migráciu na vyššiu rýchlosť alebo jednoducho chcete väčšiu rezervu proti strate konektora a pridávaniu-trás káblov v priebehu času. Pre hlbšie porovnaniemultimódové typy vlákien, vrátane OM5, pozrite si našu špecializovanú príručku.

V prípade vzdialeností mimo dosahu viacerých režimov - medzi-prepojení medzi budovami, spojov metra alebo akejkoľvek trasy presahujúcej niekoľko stoviek metrov -jedno{0}}režimové vláknoje jasná voľba. Jeden-režim MPO-12 zostáv je k dispozícii a čoraz viac sa používa v prostrediach s vysokou-záplatou v jednom režime.

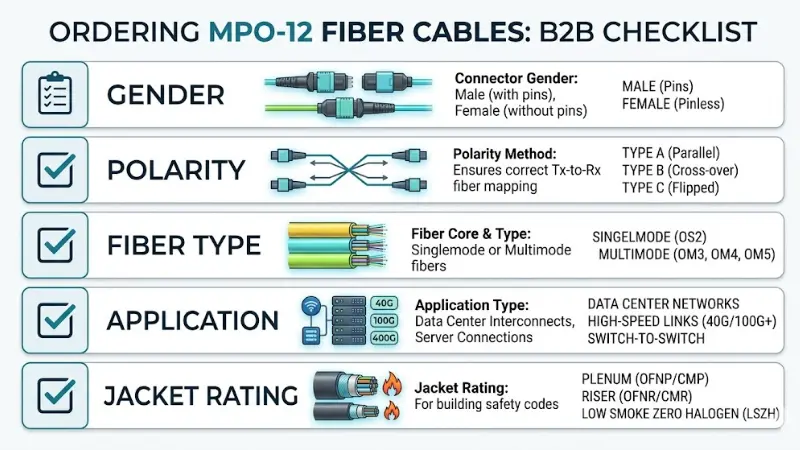

Kontrolný zoznam nákupu: Päť vecí, ktoré je potrebné potvrdiť pred objednávkou

Káble MPO-12 sú často zostavené na mieru-a nie je možné ich vrátiť. Pomýliť sa čo i len jeden parameter môže znamenať týždne oneskorenia. Pred zadaním objednávky potvrďte týchto päť položiek:

1.

2. Pohlavie konektora na každom konci.

3. Určte, ktorý koniec sa pripája k aktívnemu zariadeniu (potrebuje zásuvku/odopnutý) a ktorý koniec sa pripája k prepojovaciemu panelu alebo diaľkovému adaptéru (skontrolujte konfiguráciu kolíkov adaptéra). Ak sa oba konce spájajú s adaptérmi, možno budete potrebovať samce{1}}na-samicu alebo samicu-k-samicu v závislosti od typu adaptéra.

4.

5. Metóda polarity.

6. Overte si, či je štandardom vášho projektu metóda A, B, C, U1 alebo U2 podľa ANSI/TIA-568.3-E. Uistite sa, že typ hlavného kábla, orientácia adaptéra a duplexné prepojovacie káble sa zhodujú.

7.

8. Typ a trieda vlákna.

9. VyberteOM3, OM4alebo jeden{0}}režim na základe vzdialeností spojenia, typu vysielača a prijímača a budúcich plánov migrácie.

10.

11. Typ aplikácie.

12. Objednávate si hlavný kábel (MPO-do-MPO), avylamovací/fanout kábel(MPO-do-LC), alebo záplatovacia zostava? Každý z nich má iné požiadavky na konektor a mapovanie-vlákna.

13.

14. Hodnotenie bundy a prostredie.

15. Potvrďte, či potrebujete opláštenie s -hodnotením pre plénum (OFNP), pre stúpačky{1}} (OFNR) alebo opláštenie LSZH na základe vašich stavebných predpisov a spôsobu inštalácie. Toto nie je detail, o ktorom by sa malo rozhodovať po dodaní kábla.

Bežné chyby a ako sa im vyhnúť

Predvolená hodnota MPO-12 pre každý nový odkaz

V retrofitných alebo brownfield projektoch je MPO-12 často tou správnou voľbou. Ale pre tkaninu paralelnej optiky na zelenej lúke zvážte, či8-vláknová MPO konektivitaby eliminoval zbytočné vlákna a zjednodušil by vám cestu k 400G.

Objednávanie len podľa počtu vlákien

"12-vláknový MPO kábel" nie je úplná špecifikácia. Bez potvrdenia pohlavia, typu polarity, triedy vlákna a štýlu aplikácie riskujete, že dostanete zostavu, ktorá fyzicky pasuje, ale na mieste vytvára chybu polarity alebo rodovú nezhodu.

Zanedbávanie plánovania útek

Ak vaše aktívne zariadenie používa duplexné LC porty, potrebujete jasnú stratégiu prerušenia - kaziet, adaptérových panelov alebo káblov fanout - medzi vašou chrbticou MPO-12 a zariadením. Zabudnutie na tento krok vedie k improvizácii na poslednú chvíľu, ktorá podkopáva výhodu hustoty, pre ktorú ste si vybrali MPO.

Vynechajte čistenie konektora pred prvým použitím

Objímky MPO majú 12 koncových plôch vlákna-v jednom konektore. Dokonca aj malá prachová častica na jednom vlákne môže zvýšiť stratu vloženia nad špecifikáciu a spôsobiť občasné chyby spojenia. Pred spojením vždy skontrolujte a vyčistite konektory MPO pomocou špeciálneho zariadeniaČistiaci nástroj MPO.

Často kladené otázky

Môže MPO-12 podporovať 40G a 100G?

Áno. 40GBASE-SR4 a 100GBASE-SR4 prenášajú cez 8 vlákien a konektor MPO-12 môže prenášať týchto 8 aktívnych vlákien (pozície 1–4 a 9–12 v štandardnom kolíku). Štyri stredové vlákna však zostávajú nevyužité, a preto bol Base-8 MPO vyvinutý ako efektívnejšia alternatíva pre tieto špecifické aplikácie.

Je MPO-12 lepší ako MPO-8?

Ani jedno nie je všeobecne lepšie. MPO-12 je silnejšou voľbou pre duplexnú konsolidáciu chrbticovej siete a prostredia s existujúcou infraštruktúrou Base-12. MPO-8 je efektívnejší pre paralelné optické spojenia (40G, 100G, 400G), ktoré natívne využívajú 8 vlákien. Najlepšia architektúra závisí od vášho aplikačného mixu a existujúceho závodu. Úplné porovnanie nájdete v našomVedenie vlákien MPO/MTP.

Aký je rozdiel medzi MPO a MTP?

MPO (Multi{0}}fiber Push On) je štandard konektorov definovaný normou IEC 61754-7. MTP je značka od US Conec pre konektor, ktorý spĺňa a prekračuje štandard MPO s užšími toleranciami a odnímateľným krytom. Konektory MTP sú plne kompatibilné so všeobecnými konektormi MPO. Pri obstarávaní je najdôležitejšie, aby konektor spĺňal špecifikácie straty pri vkladaní{5}}a návratnosti, ktoré vyžaduje vaša aplikácia.

Potrebujem samčie alebo samičie konektory MPO-12?

Porty aktívneho vybavenia (vysielače, prijímače, linkové karty) sú takmer vždy mužské (pripnuté). Akýkoľvek kábel pripájajúci sa priamo k aktívnemu zariadeniu by mal byť na tomto konci zásuvka (nepripojená). Na pripojenie medzi kmeňovým-k-kubusom cez panel adaptéra budete potrebovať jeden kolíkový a jeden nepripojený konektor na spárovaný pár. Pred objednaním vždy overte pohlavie každého rozhrania vo svojom odkaze.

Môžem prelomiť konektory MPO-12 na LC?

áno. AnPrepojovací kábel MPO-na-LCalebo kazetový modul MPO-to{1}}LC dokáže rozvetviť jeden 12-vláknový MPO kmeň do šiestich duplexných pripojení LC. Toto je jeden z najbežnejších vzorov nasadenia na pripojenie chrbticových sietí MPO k zariadeniam s duplexným portomprostredia dátových centier s-vysokou hustotou.

Je pre kábel MPO-12 lepší OM3 alebo OM4?

Pre väčšinu dátových centier beží pod 100 m, OM3 aj OM4 budú fungovať. OM4 poskytuje dodatočný priestor na dosah - 150 m pri 40G/100G v porovnaní so 100 m pri OM3 - a väčší stratový rozpočet, ktorý môže mať význam pri dlhších medziradových alebo medzi{11}sálových prepojeniach. Ak sú vaše vzdialenosti krátke a dôležitým faktorom je rozpočet, OM3 je spoľahlivou voľbou. Ak chcete väčšiu maržu alebo očakávate vylepšenia rýchlosti, OM4 stojí za miernu prémiu. Pozrite si našePorovnanie OM3 vs. OM4pre podrobné špecifikácie.

Akú metódu polarity si mám zvoliť pre MPO-12?

Štandard ANSI/TIA-568.3-E definuje metódy A, B, C, U1 a U2. Metóda A (priamy-cez kmeň) a metóda B (obrátený kmeň) sú najbežnejšie. Metóda B sa často uprednostňuje pre priame MPO-na-paralelné{10}}optické prepojenia MPO, zatiaľ čo metóda A spárovaná s modulárnymi kazetami sa široko používa v duplexných breakout architektúrach. Najdôležitejším pravidlom je štandardizovať jednu metódu v rámci celého projektu a pred inštaláciou overiť, či všetky komponenty – káble, adaptéry a prepojovacie káble – zodpovedajú tejto metóde.

Je MPO-12 stále dobrou voľbou pre nové nasadenia dátových centier?

Závisí to od vášho aplikačného mixu. Pre podniky, ktoré nasadzujú prevažne 10G duplexné pripojenia so štruktúrovanou kabelážou, zostáva MPO-12 osvedčeným a nákladovo-efektívnym chrbticovým riešením. Pre hyperškálové alebo cloudové prostredia s paralelnou optikou 100G a 400G je Base-8 MPO stále viac preferovanou architektúrou. Mnoho nasadení v reálnom svete používa kombináciu oboch, pričom komponenty konverzie tieto dva premosťujú tam, kde je to potrebné. Pre usmernenieVýber 100G optického kábla, pozrite si náš špecializovaný článok.
