MPO Breakout Cable Guide: Typy, polarita a počet vlákien

Prerušovací kábel MPO umožňuje jeden konektor s vysokou hustotou viacerých{1}}vláknových vlákien roztiahnuť do niekoľkých samostatných konektorov, najčastejšie duplexných LC, takže paralelné chrbticové prepojenie môže napájať jednotlivé vysielače a prijímače, porty panelov alebo duplexné zariadenia. Je to jeden z najbežnejších spôsobov pripojenia paralelného portu 40G, 100G alebo 400G k zariadeniam s nižšou{6}}rýchlosťou alebo k pripojeniu MPO k duplexnému hardvéru v rovnakom stojane.

Najťažšia časť nie je definícia. Zhoduje sa s počtom vlákien, polaritou, pohlavím, režimom vlákien a mapovaním zlomu so zvyškom kanála. Kábel sa môže perfektne spojiť a stále neprepúšťa žiadne svetlo, ak je polarita alebo kolík nesprávny. Táto príručka je napísaná ako referencia pre výber a objednávanie: aké sú typy, ako čítať polaritu a pohlavie, ktoré konfigurácie mapujú ku ktorým vysielačom/prijímačom a čo presne je potrebné potvrdiť pred zadaním objednávky.

Čo je to MPO Breakout kábel?

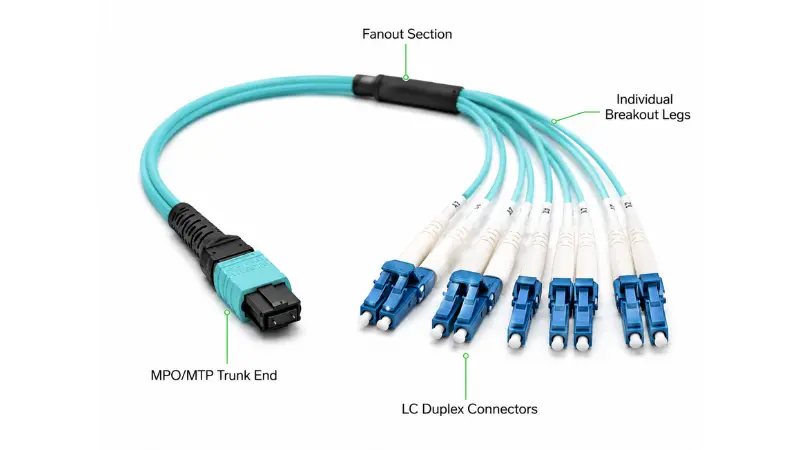

Prerušovací kábel MPO, tiež nazývaný MPO fanout alebo MTP/MPO zväzok, je továreň-ukončená zostava s jednýmMPO konektorna konci kufra a viacero samostatných konektorov na vejárovitom-konci. MPO koniec nesie 8, 12, 16 alebo 24 vlákien v jednej objímke. Prerušovací koniec rozdeľuje tieto vlákna na samostatné nohy, zvyčajne LC duplexné páry, hoci existujú verzie SC a FC pre staršie alebo špecializované zariadenia.

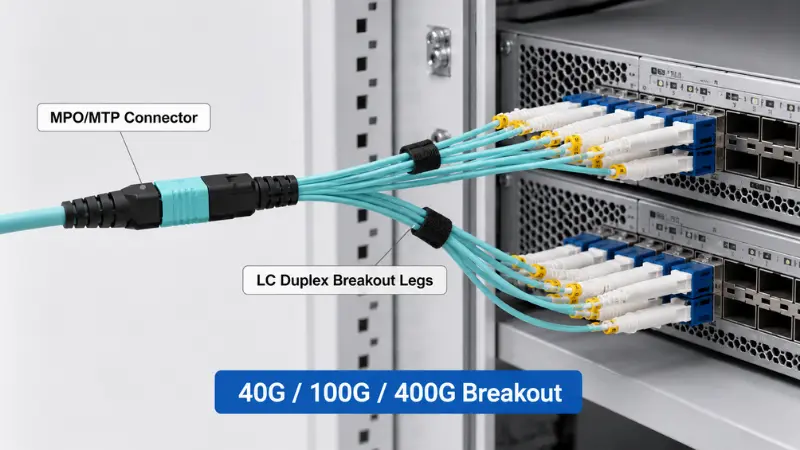

Klasickým príkladom je prerušovací kábel MPO na LC: jeden konektor MPO ukončený do štyroch, šiestich alebo dvanástich duplexných párov LC v závislosti od počtu vlákien. To je to, čo fyzicky mení paralelný port na jednotlivé duplexné linky.

Ako funguje MPO Breakout kábel?

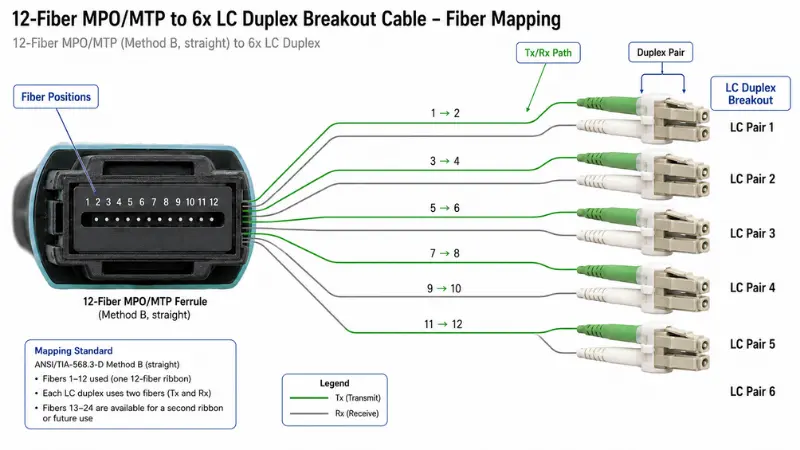

Zostava mapuje každú polohu vlákna vo vnútri multi{0}}vláknovej objímky ku konkrétnej nohe na strane prerušenia. Mapovanie sa riadi počtom vlákien a polaritou a musí súhlasiť s optikou na oboch koncoch kanála.

Strana kufra MPO/MTP

Toto je koniec s vysokou{0}}hustotou. V dátových centrách sú najbežnejšie 8-vláknové a 12-vláknové konektory, pričom 16-vláknové a 24-vláknové konektory sa používajú na optiku s vyšším stupňom a veľmi hustú záplatu. V údajových listoch uvidíte „MPO“ aj „MTP“. MPO je všeobecné rozhranie definované vIEC 61754-7 od US Conec a iných výrobcov, zatiaľ čo MTP je registrovaná-ochranná známka spoločnosti US Conec, vysokovýkonná{1}}verzia toho istého konektora s plávajúcimi objímkami a prísnejšími toleranciami vodiacich-pinov pre nižšie straty. Sú plne kombinovateľné, takže praktickou otázkou nie je odznak, ale pohlavie, polarita a stupeň, ktorý určíte. Ak vás terminológia stále zaráža, náš rozpisskutočné rozdiely medzi MPO a MTPpokrýva to v jednoduchom jazyku.

Strana Breakout (Fanout).

LC duplex dominuje breakout end, pretože LC je štandardné duplexné rozhranie na väčšine prepínačov, serverov a transceiverov. Počet vlákien určuje, koľko duplexných nôh získate:

Cesta polarity Tx/Rx

Každé duplexné spojenie musí na jednej strane vysielať a na druhej prijímať. V paralelnom systéme prispievajú k tejto ceste prerušovací kábel, kufor, adaptéry a prepojovacie káble. Dajte jeden prvok dozadu a konektory budú stále sedieť, ale optická dráha sa zlomí. To je dôvod, prečo typ A, typ B a typ C nie sú nikdy zameniteľné a prečo je polarita skôr rozhodnutím na-úrovni kanála než podľa-kábla. Rozšírime to nižšie.

Typy prerušovacích káblov MPO

"MPO breakout cable" je rodina, nie jedna časť. Dva káble, ktoré vyzerajú identicky, sa môžu správať úplne odlišne. Praktický spôsob, ako určiť jednu, je prejsť cez tieto osi:

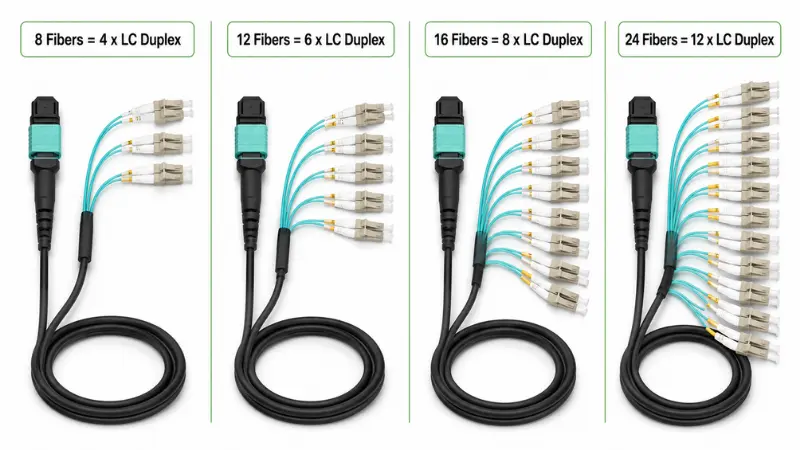

• Podľa počtu vlákniny:8, 12, 16 alebo 24 vlákien. Toto je prvé rozhodnutie a vyplýva priamo z toho, koľko duplexných prepojení potrebujete.
• Podľa vylamovacieho konektora:LC duplex je štandard; SC a FC sa objavujú v starších telekomunikačných a prístrojových zariadeniach.
• Podľa režimu vlákna:multimode (OM3, OM4, OM5) pre krátky dosah alebo single{3}}režim (OS2) pre väčšie vzdialenosti. Pozrijeden-režim verzus multimódové vláknoak si nie ste istí, ktorý odkaz volá.
• Podľa polarity:Typ A, Typ B alebo Typ C zodpovedajúci kanálu.
• Podľa pohlavia MPO:pripnutá (samec) alebo nepripnutá (samica).
• Podľa leštenia konektorov:UPC alebo APC. MPO v jednom-režime je takmer vždy APC; multimode je zvyčajne plochý počítač.
• Podľa plášťa a konštrukcie:PVC, LSZH, stúpačka alebo pretlak; okrúhla jedno{0}}bundová fanout verzus individuálne obtiahnuté nohavice; štandardné alebo obrnené.
• Podľa stupňa straty:štandardné -stratové alebo nízke{1}}stratové konektory, čo je dôležité, keď je rozpočet na energiu obmedzený.

Z pohľadu dodávateľa: špecifikáciu začnite z údajového listu transceivera a panelu, na ktorom pristane, nie z katalógu káblov. Takmer každá nesprávna objednávka, ktorú vidíme, pochádza z prvého výberu čísla dielu a spätného{1}}prispôsobenia kanála.

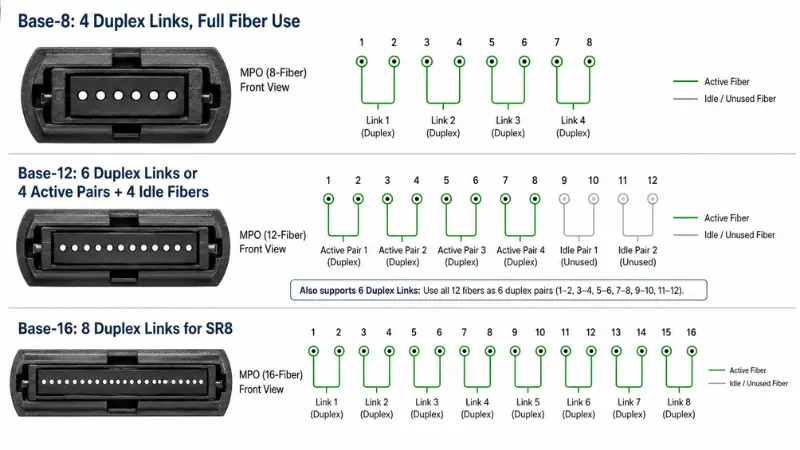

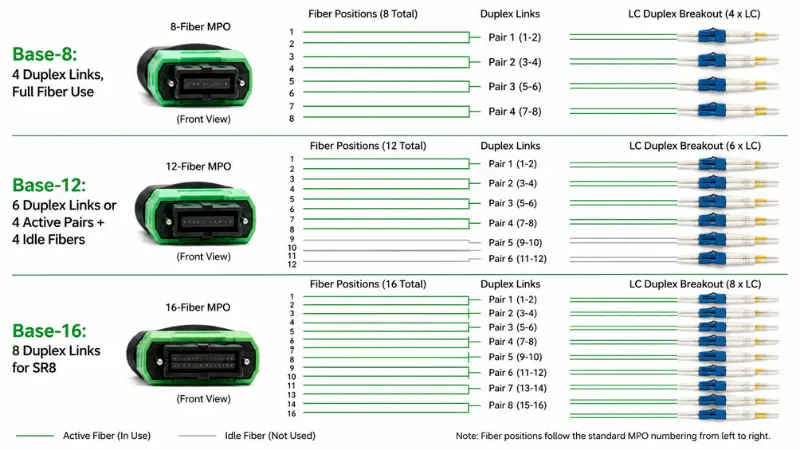

Základ-8 vs.Základ-12 vs.Základ-16

Toto je otázka druhej{0}}úrovne, na ktorú samotný počet vlákien neodpovedá, a práve v nej sa veľa „budúcnych{1}}kontrol pokazí. "Základné" číslo je prírastok vlákna, okolo ktorého je postavená kabeláž.

Bod, ktorý sa často míňa: 12-vláknový MPO použitý pre 40G alebo 100G SR4 kanál zanecháva štyri vlákna tmavé. To nie je chyba, ale to znamená, že základňa-8 je zvyčajne čistejšou a ekonomickejšou voľbou pre štvorprúdovú prestávku, zatiaľ čo základňa-12 dáva zmysel, keď kufor skutočne nesie šesť duplexných spojov. Rýchlosti Ethernetu a počet jazdných pruhov za tým všetkým sú definovanéPracovná skupina IEEE 802.3(40G/100G paralelná optika v 802.3ba, 200G/400G v 802.3bs).

Polarita typu A vs typ B vs typ C

Polarita je najčastejším dôvodom, prečo čerstvo nainštalované prepojenie MPO nefunguje. Tri klasické metódy sa líšia v tom, ako je kmeň zapojený a ktoré prepojovacie káble dokončia cestu.

Ako si vybrať v praxi: vyberte jednu metódu pre celú inštaláciu a udržujte ju konzistentnú od konca do konca. V prípade paralelného-prerušenia optiky je metóda B najbežnejšia, pretože používa jeden prepojovací-typ kábla a zabraňuje náhodnému spárovaniu-do{4}}vysielania. TheNorma ANSI/TIA-568.3-Eformalizuje metódy A, B a C a od svojej revízie z roku 2022 pridáva dve „univerzálne“ metódy (U1 a U2), ktoré vám umožňujú používať rovnaké moduly a káble na oboch koncoch vedenia typu-B. Ak je váš dizajn postavený na kazetách, postupujte podľa schémy polarity, ktorú kazetový systém špecifikuje, a nie podľa schém miešania. Informácie o tom, kde je konektivita poľa oproti duplexu, nájdete v našom sprievodcoviLC verzus MTP/MPO vo vysoko{0}}kabeláži.

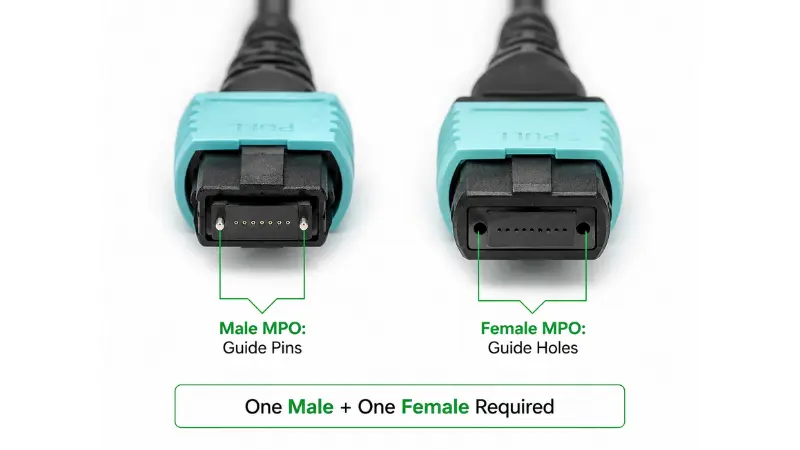

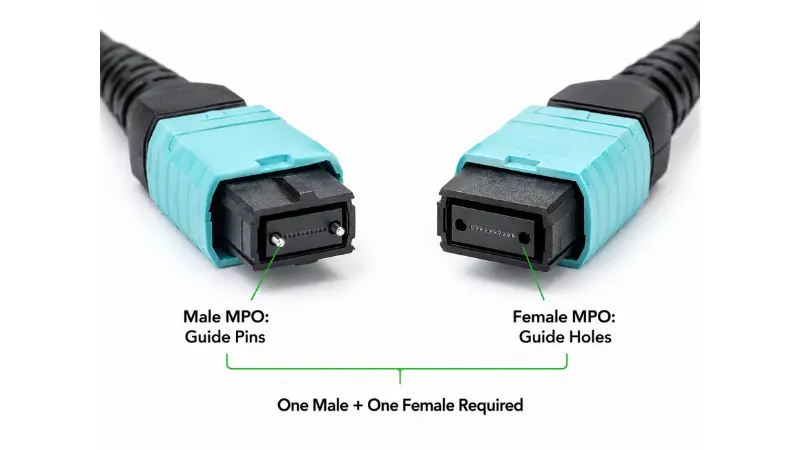

MPO Muž vs Žena: Ako si vybrať?

MPO pohlavie je o vodiacich kolíkoch v objímke. Kolíkový (samčí) konektor má dva kovové kolíky; odpojený (samica) konektor má zodpovedajúce otvory. Pravidlo je absolútne: každý pár musí byť jeden pripnutý a jeden odopnutý. Dva kolíkové konektory si fyzicky kolidujú a môžu rozdrviť kolíky alebo odštiepiť objímku; dva nezapojené konektory ich nemajú čím zarovnať a nebudú správne sedieť.

Pri typickom prelomovom nasadení sú paralelné -porty optického vysielača s prijímačom zvyčajne uvoľnené, takže nožička MPO, ktorá sa zapája do vysielača, je zvyčajne odopnutá. Na druhej strane pohlavie závisí od adaptéra, kazety alebo kufra, s ktorým sa spája. Vždy potvrďte pohlavie portu transceivera podľa údajového listu a skontrolujte pohlavie, ktoré uvádzateMPO/MTP adaptérynež opravíte pohlavie kábla. Tento jeden parameter zabraňuje mŕtvym odkazom a fyzickému poškodeniu.

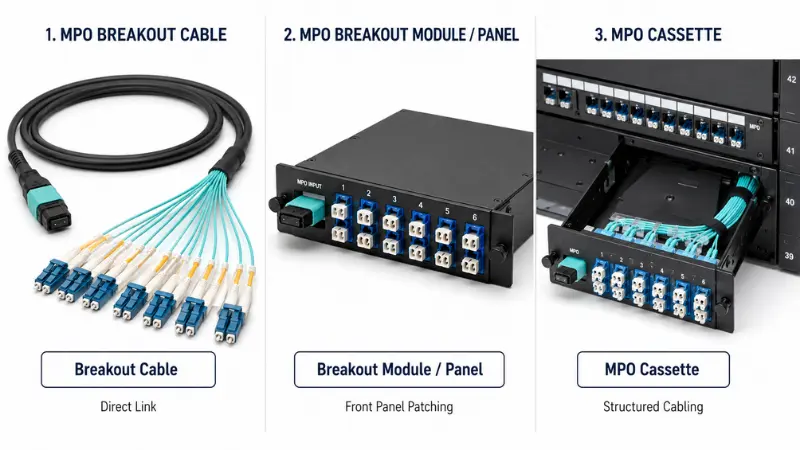

MPO Breakout kábel vs modul vs kazeta

Tieto tri spolu súvisia, ale riešia rôzne problémy. Voľba závisí od toho, ako štruktúrované a udržiavateľné musí byť prepojenie.

Keď je trasa krátka a spojenie je priame, použite voľný fanout. Akonáhle odkaz prekročí regály alebo bude vidieť časté zmeny, anMPO kazetaalebo panel zvyčajne platí za jednoduchšie riešenie problémov a označovanie.

Bežné aplikácie

Breakout 40G až 4x10G

Port 40G QSFP+ SR4 prenáša štyri 10G pruhy cez osem vlákien. Keď prepínač a optika podporujú režim breakout, zostava MPO-to{6}}LC ho rozdelí na štyri nezávislé duplexné linky 10G-SR. Toto je jeden z najčastejších dôvodov, prečo si ľudia kupujú prerušovacie káble.

Breakout 100G až 4x25G

Port 100G QSFP28 SR4 funguje rovnakým spôsobom a rozdeľuje sa na štyri 25G linky cez osem vlákien. Na výbere správneho režimu a stupňa tu záleží, pretože rozpočet na jednotlivé jazdné pruhy je nižší; náš návod naako si vybrať 100G kabelážide do kompromisov-.

400G: Kde sa Breakout uplatňuje a kde nie

400G je miesto, kde predpoklad "MPO breakout for everything" zlyhá. Závisí to úplne od rozhrania transceivera:

• 400G-DR4používa 8 vlákien s jednoduchým{1}}režimom (štyri 100G pruhy) a rozbije sa čisto na 4 x 100 G cez Base-8 MPO.
• 400G-SR8používa 16 multimódových vlákien (osem 50G pruhov) na Base-16 MPO a môže sa rozbiť na 8 x 50 G alebo 2 x 200 G.
• 400G-FR4 a LR4sú duplexné jednorežimové rozhrania{0}} využívajúce multiplexovanie vlnových dĺžok cez jeden pár LC. Nepoužívajú paralelné vlákna, takže breakout kábel MPO vôbec neplatí.

Takže pred výberom akéhokoľvek 400G breakoutu si najprv prečítajte špecifikáciu optického modulu. Faktor tvaru (QSFP-DD, OSFP) vám neprezradí mapu vlákien; typ rozhrania áno.

Kde sa tieto káble zobrazujú?

Typické domovy pre MPO oddeľovacie zostavy zahŕňajú chrbtovú-látku listov, prepojenie-na{2}}server, úložné siete, krížové{3}}spájacie polia, telekomunikačné miestnosti, chrbticu areálu a husté prepojovacie panely.

Bežné príklady konfigurácie

Toto sú konfigurácie, ktoré si väčšina projektov skutočne objednáva, pričom produkty zodpovedajú každej z nich:

Kedy nepoužívať prerušovací kábel MPO?

Uvoľnený ventilátor je nesprávnym nástrojom, keď:

• Prepojenie prebieha medzi stojanmi alebo miestnosťami a bude vidieť pravidelné presuny, pridania a zmeny. Kufor plus kazeta alebo panel je čistejší a ľahšie sa udržiava.
• Pre prevádzkový personál potrebujete záplatu-predného panela a odolné štítky.
• Port nepodporuje režim prerušenia alebo rozhranie je duplexného typu, napríklad 400G-FR4, ktoré nemá žiadne paralelné vlákna, ktoré by bolo možné prerušiť.
• Dizajn by v jednom kanáli kombinoval jeden{0}}režim a viacrežim, čo nie je povolené.
• Rozpočet na napájanie je už teraz napätý a ďalšia sada párov konektorov by zabrala.

Kľúčové špecifikácie na potvrdenie pred objednávkou

Väčšina zlyhaní v poli sa spája s tým, že jedno z nich je nesprávne. Potvrďte každý proti kanálu, nie samotnému káblu.

• Počet vlákien.Odvoďte to z počtu duplexných prepojení, ktoré potrebujete: štyri prepojenia na 8-vlákno, šesť na 12-vláknové, dvanásť na 24-vláknové. Odolajte hustote nadmerného nákupu „pre každý prípad“.
• Polarita.Uzamknite typ A, B alebo C cez celú cestu: transceivery, kufre, kazety a prepojovacie káble.
• Typ a pohlavie konektora.MPO alebo MTP; každý koniec pripnutý alebo odopnutý; kľúčová orientácia; LC/SC/FC na vylamovacej strane; UPC alebo APC.
• Režim vlákna.Zlaďte optiku. OM3/OM4 pre krátky multimódový dosah, OS2 single-režim pre vzdialenosť. Ak vážite známky, naše poznámky naMultimode OM1 až OM5stanoviť hranice dosahu.
• Bunda a konštrukcia.PVC, LSZH, stúpačka alebo pretlak, aby vyhovovali prostrediu, plus priemer, polomer ohybu a či nohy potrebujú individuálne opláštenie alebo pancier.
• Dĺžka zlomu a označenie.Dĺžka-do{1}}konektora musí vyhovovať stojanu; príliš krátka škrtí trasu, príliš dlhá ju zahlcuje. Každá noha by mala byť označená na mape vášho prístavu.
• Strata vloženia a správa o skúške.Pre vysoko{0}}rýchlostné prepojenia chránia rozpočet nízkostratové konektory. Náš vysvetľovač je zapnutývložný útlm vo vláknových prepojovacích káblochukazuje, prečo záleží na niekoľkých desatinách dB, keď sa nahromadí niekoľko párov konektorov.

Kontrolný zoznam RFQ pre vlastné MPO Breakout káble

Keď odošlete žiadosť o cenovú ponuku, zahrnutie tohto zoznamu dopredu odstráni väčšinu tam{0}}a{1}}vpred a zabráni prepracovaniu:

• Dátová rýchlosť a model transceivera (napríklad 40G-SR4, 100G-SR4, 400G-DR4)
• Režim a stupeň vlákna (OM3, OM4, OM5, OS2)
• Počet vlákien MPO a typ základne (8/12/16/24; základňa-8/12/16)
• Breakout konektor a leštidlo (LC, SC, FC; UPC alebo APC)
• Metóda polarity (A, B, C alebo U1/U2)
• MPO pohlavie na každom konci (pripnuté alebo odopnuté)
• Celková dĺžka plus vylamovacia dĺžka nohavíc
• Hodnotenie a konštrukcia bundy (LSZH, stúpačka, plénum; pancierované alebo nie)
• Schéma označovania alebo mapa stojanov
• Množstvá a skúšobný protokol, ktorý požadujete

Pri projektových objednávkach požiadajte dodávateľa, aby označil každú nohu podľa rozloženia vášho stojana a pred výrobou potvrdil zapojenie a polaritu pomocou schémy zapojenia. Môžetepošlite nám podrobnosti o svojom odkazea vrátime konfiguráciu podľa tohto kontrolného zoznamu.

Čo by mala obsahovať správa o teste?

Zmysluplná správa o výrobnom teste pre vylamovaciu zostavu by mala obsahovať minimálne:

• Strata vloženia na konektor alebo vlákno v porovnaní s typom, ktorý ste si objednali
• Strata návratnosti, najmä pre zostavy APC a jedno{0}}režimové zostavy
• Overenie polarity alebo drôtová mapa preukazujúca cestu Tx/Rx
• Výsledky kontroly na konci{0}}tváre (bežnou referenciou sú akceptačné kritériá IEC 61300-3-35)
• Typ vlákna, typ konektora a lesk
• Dĺžka zostavy a sériové číslo pre sledovateľnosť

Kontrolný zoznam pre výber v 5 krokoch

• Krok 1 - Definujte odkaz.40G na 4x10G, 100G na 4x25G, prerušenie panela, prepnutie-na{7}}server alebo krížové{8}}pripojenie? Zapíšte si počet duplexných prepojení.
• Krok 2 - Prečítajte si rozhranie zariadenia.Potvrďte z údajového listu, že port podporuje režim breakout a akú mapu vlákien používa rozhranie.
• Krok 3 - Nastavte počet vlákien a základňu.Priraďte Base-8/12/16 k počtu jazdných pruhov, aby ste nezapli vlákna alebo nepreplatili.
• Krok 4 - Opravte polaritu a pohlavie.Vyberte metódu pre celý kanál a pripnuté/nepripnuté pohlavie pre každý koniec.
• Krok 5 - Dokončite fyzické podrobnosti.Režim vlákna, lesk, plášť, celková a pretrhnutá dĺžka, označovanie a protokol o teste.

Častým chybám, ktorým sa treba vyhnúť?

• Zaobchádzajte so všetkými lámacími káblami rovnako.Podobný vzhľad skrýva odlišnú polaritu, počet, pripnutie a mapovanie. Vždy si prečítajte špecifikáciu dielu.
• Polarita sa ponechá až do dňa inštalácie.Oprava neskôr môže znamenať výmenu káblov, adaptérov alebo celých káblov. Pred objednávkou ho navrhnite.
• Párovanie UPC s APC.Obe majú odlišnú geometriu-čela a nikdy by sa nemali spájať; naša poznámka naPC, UPC a APC{0}}koncovými tváramivysvetľuje, prečo ich zmiešanie degraduje alebo poškodzuje odkaz.
• Nezodpovedajúci režim vlákna.Single{0}}režim a multimode nie sú zameniteľné; prispôsobte kábel optike a vzdialenosti.
• Vynechanie čistenia a kontroly.Jedna kontaminovaná objímka MPO zanáša niekoľko kanálov naraz. Postupujte správnečistenie a kontrola vláknových konektorovpred každým párením, najmä na-vysokorýchlostných linkách.

FAQ

Aký je rozdiel medzi MPO a MTP?

MPO je všeobecný štandard konektorov s viacerými vláknami-. MTP je presnejšia-verzia konektora MPO chránená ochrannou známkou US Conec. Sú vzájomne prepojiteľné, takže si radšej overte pohlavie, polaritu a stupeň, než aby ste si robili starosti s menom.

Čo je to prerušovací kábel MPO na LC?

Ide o zostavu s jedným MPO/MTP konektorom na konci hlavnej linky a niekoľkými LC konektormi na druhom, ktoré sa používajú na rozdelenie paralelného kanála na jednotlivé duplexné linky, ako sú 4 x 10G alebo 4 x 25G.

Aký je rozdiel medzi breakout káblom a MPO kmeňovým káblom?

Hlavný kábel má na oboch koncoch konektory MPO/MTP a je určený na prechod na duplex cez kazetu alebo modul. Prerušovací kábel sa prevádza na jednotlivé konektory priamo bez potreby panelu.

Čo je to vylamovací kábel MPO typu B?

Typ B sa vzťahuje na opačnú polaritu (kláves -nahor po kľúč{1}}nahor). Široko sa používa pre paralelnú optiku, pretože umožňuje jeden prepojovací-typ kábla a znižuje možnosť chýb prenosu-k{5}}prenosu.

Potrebujú vylamovacie káble MPO samčie alebo samičie konektory?

Každý pár musí byť jeden pripnutý (samec) a jeden nepripnutý (samica). Správny pohlavie kábla závisí od portu transceivera a adaptéra alebo kazety, ktorú spĺňa, preto si pred objednávkou oboje potvrďte.

Čo je to útek Base-8 vs Base-12 MPO?

Base-8 používa osem-prírastkov vlákien a plne využíva vlákna pre optiku so štyrmi-prúdmi. Base-12 používa dvanásť a môže nechať štyri vlákna tmavé na spoji SR4. Základňa-8 je zvyčajne čistejšia pre štvorprúdový únik; Base-12 vyhovuje pôvodným šesťduplexným kmeňom.

Môžu breakout káble MPO podporovať 400G?

Môžu byť súčasťou systémov 400G, ako sú DR4 (8 vlákien) a SR8 (16 vlákien), ale duplexné rozhrania ako FR4 a LR4 nepoužívajú paralelné vlákna a nemožno ich prerušiť. Najprv skontrolujte špecifikáciu optického modulu.

Aké informácie by som mal poskytnúť pre cenovú ponuku?

Rýchlosť prenosu dát, typ vysielača, režim vlákien, počet vlákien a základňa, typ a lesk konektora, pohlavie MPO, metóda polarity, celková dĺžka a dĺžka prerušenia, hodnotenie plášťa a správa o teste, ktorú potrebujete.

Kľúčové informácie

Prerušovací kábel MPO je najpriamejším spôsobom, ako premeniť paralelný port na jednotlivé duplexné linky, ale konektor je najjednoduchšia časť. Spojenie funguje alebo zlyhá na základe počtu vlákien, typu základne, polarity, pohlavia, režimu vlákna a mapy rozdelenia, pričom všetky musia súhlasiť v rámci celého kanála. Rozhodnite o nich ako-návrh na úrovni kanála, prispôsobte konfiguráciu skutočnému rozhraniu vysielača a prijímača a pred výrobou potvrďte polaritu, pripnutie a testovaciu správu. V prípade medzi-rackov alebo často menených prepojení zvážte kazetu alebo panel s voľným okrajom. S nastavenou rýchlosťou portu, počtom vlákien, polaritou a pohlavím môže dodávateľ otočiť správnu zostavu rýchlo a s oveľa menším rizikom inštalácie.
