Vonkajší vláknitý patch kábel pre FTTA: Sprievodca poctivým výberom dodávateľa

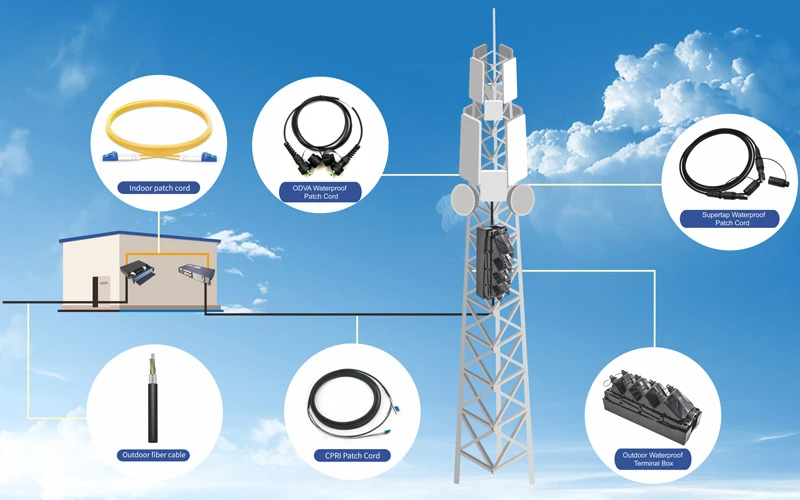

Vonkajší optický kábel pre FTTA (Fiber to the Antenna) je robustná zostava z optických vlákien odolná voči poveternostným vplyvom, ktorá spája jednotky základného pásma (BBU) na úrovni zeme so vzdialenými rádiovými jednotkami (RRU) namontovanými na vežiach mobilných sietí. Tieto káble používajú vodotesné konektory IP67{2}}- zvyčajne PDLC, ODVA, NSN Boot alebo FullAXS - a sú vyrobené z plášťov LSZH alebo TPU odolných voči UV žiareniu, aby prežili roky vystavenia vonku. Ak nasadzujete základňové stanice 4G LTE alebo 5G, vonkajší prepojovací kábel FTTA, ktorý si vyberiete, priamo určuje spoľahlivosť spojenia, kvalitu signálu a to, ako často musí vaša posádka stúpať späť na vežu.

Prečo FTTA nahradil koaxiálny kábel - a prečo je prepojovací kábel najdôležitejší

Prechod z koaxiálneho napájača na architektúru FTTA založenú-na optických vláknach nebol voliteľný. Vynútila si to fyzika. Tradičné koaxiálne káble medzi krytom základňovej stanice a jej anténou strácajú podstatnú silu RF signálu na vzdialenosť, pričom praktické trasy sú zvyčajne obmedzené na približne 100 metrov. Kábel z optických vlákien prenáša signály 10 až 20 kilometrov so zanedbateľnou stratou. V usporiadaní FTTA je RRU umiestnený v blízkosti antény a vykonáva digitálnu-na-analógovú konverziu na-stránke. Vlákno vedené od zeme po vrchol veže je predným spojením a vonkajší prepojovací kábel je konečným spojovacím bodom - jediným komponentom, ktorý sa zapája, odpája, zvetráva a namáha viac ako ktorýkoľvek iný kus trasy vlákna.

To je dôvod, prečo z výrobného a dodávateľského hľadiska vonkajšie prepojovacie káble FTTA generujú viac dopytov RMA ako takmer akýkoľvek iný produkt s pasívnym vláknom. Samotný kábel zriedka zlyhá. Čo zlyhá, je tesnenie konektora, integrita panciera v namáhanom bode alebo koncová plocha - takmer vždy, pretože bol špecifikovaný nesprávny kábel pre dané prostredie alebo bol nesprávne nainštalovaný správny kábel.

Čím sa vonkajší kábel FTTA líši od štandardného prepojovacieho kábla

Štandardný duplexný prepojok LC-na{1}}LC v interiéri by na fasáde veže nevydržal ani mesiac. Rozdiely sú štrukturálne, nie kozmetické.

Telo kábla v správnej vonkajšej zostave FTTA je zvyčajne 5,0 mm alebo 7,0 mm GYFJH-konštrukcia typu: dve jedno-vláknové jadrá (G.657.A1 alebo G.657.A2 vlákno necitlivé na ohyb) obklopené členmi pevnosti z aramidovej priadze, plášťa a LS, špirálové alebo oceľové rameno TZH.PU. LSZH spĺňa požiadavky na nehorľavosť{10}}telekomunikácií bez uvoľňovania toxických výparov. TPU je odolnejší voči oderu a opakovanému ohýbaniu - vo všeobecnosti ho odporúčame pre inštalácie, kde je kábel vedený cez tesné vedenia alebo ťahaný okolo ostrých konštrukčných prvkov veže.

Na každom konci uzatvára vodotesný kryt konektoraLC duplexný optický konektorrozhranie. Puzdro sa spája so zodpovedajúcim predelovým adaptérom na RRU alebo spojovacej skrini a uzamykací mechanizmus stláča O-tesniaci krúžok, aby sa dosiahla ochrana proti vniknutiu IP67 -, čo znamená úplnú prachotesnosť- a odolnosť voči dočasnému ponoreniu do vody až do jedného metra.

Štyri systémy konektorov, s ktorými sa skutočne stretnete

Toto je sekcia, v ktorej sa väčšina kupujúcich mýli, takže sa jej oplatí venovať čas. Vonkajšie FTTA konektory nie sú zameniteľné. Ak si objednáte nesprávny typ, znamená to, že váš kábel sa fyzicky nemôže spojiť s portom hlavy rádia - a vidíme, že sa to stáva častejšie, než ktokoľvek v tomto odvetví rád pripúšťa.

PDLC (Push{0}}Pull Duplex LC)je dominantným rozhraním pre ZTE, Huawei a veľký podiel globálnych nasadení. Štandardné duplexné LC objímky sú umiestnené vo vnútri valcového kovového puzdra s uzamykacou objímkou ​​na zatlačenie-vytiahnutie. Inštalácia je jednoduchá: zarovnajte drážku, zatlačte, kým nezacvakne, rukou-utiahnite vonkajšiu maticu. Zostavy PDLC sú v súlade s IEC 61754-20 a po vybratí z vonkajšieho krytu sa zhodujú s akýmkoľvek štandardným adaptérom LC. Pre väčšinu zostáv makro buniek ponúka PDLC najlepšiu rovnováhu medzi cenou, časom prípravy a použiteľnosťou v teréne. Je to tiež typ konektora, ktorý dodávame najčastejšie.

ODVA (Vonkajší variabilný adaptér)dodržiava normu IEC 61076-3-106 a je široko prijatá spoločnosťami Nokia, Samsung a -zdieľanými lokalitami viacerých predajcov - najmä v Severnej Amerike a Európe, kde je medziplatformová interoperabilita požiadavkou obstarávania. ODVA podporuje tri interné rozhrania: duplexné LC (ODVA-DLC), simplexné SC (ODVA-SC) a multivláknové MPO (ODVA-MPO). Utesnené kruhové puzdro je objemnejšie ako PDLC, ale mimoriadne dobre zvláda testovanie vibrácií, soľnej hmly a tepelných šokov.

Spustenie NSNje dizajn dedičstva Nokia{0}}: flexibilná gumená manžeta na štandardnom duplexnom konektore LC so závitovým spojovacím krúžkom. Je ľahšia a kompaktnejšia, vďaka čomu je obľúbená pre strešné malé bunky a vnútorné/vonkajšie hybridné prevádzky. Tento kompromis-je však skutočný. Gumové tesnenie topánok degraduje rýchlejšie pri trvalom vystavení UV žiareniu v porovnaní s celokovovým krytom. V prípade veží v púštnom alebo tropickom podnebí zvyčajne zákazníkov smerujeme k PDLC alebo ODVA.

FullAXSbol vyvinutý primárne pre platformy Ericsson Radio System. Obdĺžnikové puzdro na zatlačenie{1}}vytiahnutie umožňuje-ovládanie jednou rukou v rukaviciach a integrovaný kryt proti prachu chráni koncovú časť medzi pripojeniami. Ak pracujete na -veži vybavenej Ericssonom alebo na zdieľanej{5}}stránke RAN, ktorá zahŕňa rádiá Ericsson, v inštalačnej príručke je pravdepodobne špecifikovaný FullAXS.

Najčastejšia chyba pri objednávaní, ktorú vidíme: zákazník odošle RFQ na „vonkajšie LC patch káble pre FTTA“ bez špecifikácie systému konektorov. Je to ako objednať pneumatiky bez špecifikácie vzoru skrutiek. Pred cenovou ponukou alebo nákupom vždy potvrďte typ portu RRU - PDLC, ODVA, NSN alebo FullAXS -.

Špecifikácie, ktoré oddeľujú dobrý kábel od problémového kábla

• Typ vlákna:G.657.A1 single-režim je štandard. G.657.A2 umožňuje užšie ohyby (minimálny polomer 7,5 mm vs
• Vonkajší priemer kábla:5,0 mm pre kratšie, menej exponované trasy, kde záleží na flexibilite. 7.0 mm pre vertikálne ťahy veže presahujúce 30 metrov - pridaná rezerva v ťahu nie je pri týchto dĺžkach voliteľná.
• Pevnosť v ťahu:500 N krátkodobo-minimálne. Naše zostavy hodnotíme na 600 N, čo poskytuje zmysluplnú svetlú výšku pri ťahaní veže, kde sa kombinuje hmotnosť kábla a zaťaženie vetrom.
• Odolnosť proti rozdrveniu:1000 N/100 mm je v poriadku pre chránené vedenie. Pre káble pripevnené priamo na oceľovú vežu špecifikujte 2 000 N/100 mm - padajúci ľad, nástroje a náhodné šliapnutie- počas údržby – to všetko sú skutočné riziká.
• Strata vloženia:Dokončená zostava vrátane oboch konektorov by mala merať menej ako 0,3 dB na spárovaný pár. Každý kábel, ktorý dodávame, obsahuje správu o individuálnom teste továrne, ktorá to overuje.
• Prevádzková teplota:-40 stupňov až +70 stupňov je základná čiara. Púštne alebo rovníkové lokality by mali špecifikovať zostavy s hodnotením +85 stupňov.
• Hodnotenie IP:IP67 je priemyselná podlaha. IP68 sa odporúča pre prízemné-vstupy do trezorov alebo pobrežné veže, kde je bežným javom soľný sprej a dlhodobý kontakt s vlhkosťou.

Jedna poznámka k špecifikáciám, ktoré sa často prehliadajú: materiál pancierových rúr. Pancier z nehrdzavejúcej ocele si zachováva svoju integritu v pobrežných,-vysokovlhkých a priemyselných prostrediach. Pancier z pozinkovanej-uhlíkovej ocele je lacnejší, ale môže korodovať v priebehu dvoch až troch rokov na vzduchu-naplnenom soľou. Ak ich rozmiestňujete v blízkosti pobrežia alebo v zóne ťažkého-priemyslu, opýtajte sa svojho dodávateľa, aký materiál panciera sa používa.

Chyby pri inštalácii, ktoré generujú najviac návratnosti polí

Sledujeme záručné reklamácie a údaje RMA v rámci našej outdoorovej produktovej rady FTTA. Väčšinu vrátených produktov tvoria tri vzory porúch - a žiadny z nich nie je výrobnou chybou.

Kontaminované koncové plochy pri prvom párení.Jedna prachová častica na hrote LC objímky môže zvýšiť stratu vloženia o 0,5 dB alebo viac. Na veternej plošine veže pristanú trosky na odkrytom konci v priebehu niekoľkých sekúnd. Oprava je jednoduchá, ale nedá sa o nej-vyjednávať: tesne pred spárovaním vyčistite každú koncovú plochu-čistiacim prostriedkom alebo utierkou IPA, ktorá nepúšťa vlákna,{5}}bez chĺpkov, a až do poslednej chvíle si ponechajte protiprachové uzávery. To by samo osebe odstránilo zhruba tretinu sťažností s „vysokou stratou“, ktoré dostávame.

Porušenie polomeru ohybu počas vedenia káblov.Inštalatéri niekedy robia ostré 90-stupňové ohyby, aby viedli kábel okolo konštrukčných prvkov alebo do krytov. Výsledná strata makroohybu sa nemusí objaviť na stope OTDR okamžite, ale zhoršuje sa, keď teplotné cykly unavujú povlak vlákna počas nasledujúcich mesiacov. Pri 7,0 mm FTTA kábli dodržujte pri ťahaní aspoň 70 mm statický polomer ohybu (10× vonkajší priemer kábla) a 140 mm dynamický polomer ohybu.

Nedostatočná podpora káblov na veži.Nepodporované rozpätia káblov medzi upevňovacími bodmi fungujú ako veterné plachty. Cyklické mechanické namáhanie sa sústreďuje nakoncový bod konektora, urýchľujúce únavové praskanie v pancierovej rúre. Káble pripevnite k oceľovej veži pomocou spojok z nehrdzavejúcej ocele s hodnotením UV-v intervaloch nie väčších ako jeden meter. Na strechách veďte vždy, keď je to možné, cez potrubie odolné voči poveternostným vplyvom.

Ako si vybrať správny vonkajší prepojovací kábel FTTA - Poradie rozhodovania

Namiesto všeobecného kontrolného zoznamu je tu skutočné poradie rozhodnutí, ktoré sa vyhýba najbežnejším chybám špecifikácie:

Krok 1: Identifikujte port konektora RRU.Skontrolujte údajový list zariadenia alebo inštalačnú príručku. Získate tak konektor typu - PDLC, ODVA, NSN Boot alebo FullAXS. Nepredpokladajte len na základe značky predajcu; niektorí operátori špecifikujú vo svojich štandardoch nasadenia iné než-predvolené konektory.

Krok 2: Zmerajte trasu, nielen priamu- vzdialenosť.60-metrová veža neznamená 60 metrový kábel. Počítajte s horizontálnymi trasami vo vnútri krytu, cestou pozdĺž čela veže vrátane obchádzky okolo prekážok a obslužnou slučkou 1 až 2 metre na konci RRU. Objednajte si presnú vlastnú dĺžku - prebytočné cievky vytvárajú zbytočnú stratu pri vložení a zachytávajú vietor.

Krok 3: Prispôsobte priemer kábla mechanickému prostrediu.5,0 mm pri chránených alebo krátkych úsekoch. 7.0 mm pri otvorených vežiach-výbehy nad 30 metrov, kde je faktorom ťahové zaťaženie počas inštalácie.

Krok 4: Potvrďte podmienky prostredia.Pobrežné alebo priemyselné? Špecifikujte pancier z nehrdzavejúcej ocele a IP68. Štandardná vnútrozemská veža? Zvyčajne postačuje pozinkované brnenie a IP67. Extrémny teplotný rozsah? Skontrolujte, či sú materiály plášťa a tesnenia konektora primerane hodnotené.

Krok 5: Pred objednaním množstva si vyžiadajte vzorku so správou o teste.Zmerajte stratu vloženia na-stránke pomocou vlastného vybavenia. Skontrolujteadaptér z optických vlákienpárovacie rozhranie pre sústrednosť a geometriu čelnej plochy. Dodávateľ, ktorý sa bráni odoslaniu testovanej vzorky, nie je dodávateľ, ktorého chcete pri zavádzaní 500-káblovej veže.

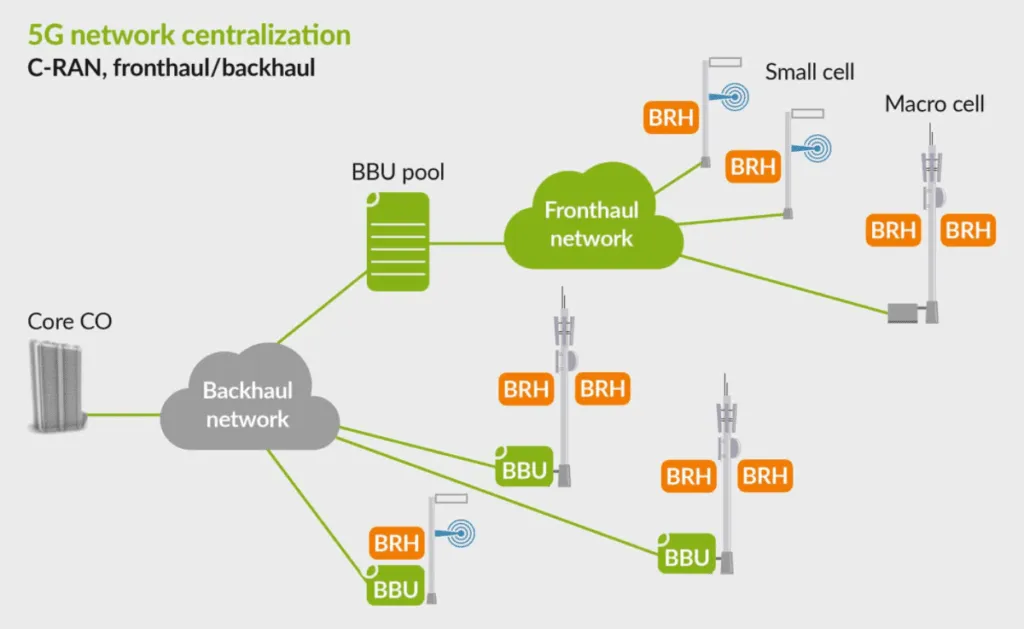

5G Fronthaul a čo to znamená pre výber kábla

5G NR a vznikajúci štandard 5G-Advanced nemenia základnú fyziku vonkajších prepojovacích káblov FTTA, ale menia rozsah. Masívne anténne polia MIMO s konfiguráciami 32T32R alebo 64T64R potrebujú viac párov vlákien na sektor ako staršie rádiá 2T2R. Niektoré aktívne anténne jednotky teraz vyžadujú osem alebo dvanásť optických portov, čo zvyšuje dopyt po{11}}vyššom počte zostáv aleboPLC rozbočovač optických vlákienrozvod na základni veže.

Zahusťovanie malých buniek - najmä v C-pásme a spektre mmWave - tiež znásobuje koncové body. Husté mestské nasadenie môže inštalovať 50 až 100 malých bunkových uzlov na kilometer štvorcový, pričom každý si vyžaduje vopred-ukončený vonkajší duplexný prepojovací kábel. Pri tomto objeme sa zostavy typu plug{8}}and{9}}zapojte a hrajte s testovacími údajmi overenými vo výrobe{10}}sa stávajú nevyhnutnými pre dodržanie plánu nasadenia.

Rastie tiež záujem o hybridné káble FTTA/PTTA, ktoré kombinujú optické a jednosmerné napájacie vodiče v jednom plášti, čím sa znižuje celkový počet káblov na veži. Stojí za to ich ohodnotiť pre nové zostavy -, ale vyžadujú starostlivé overenie kompatibility s napájaním rádiovej hlavy aj s optickým rozhraním, takže zatiaľ nie sú kvapkou-nahradením samostatného vlákna a napájania na každom mieste.

Kde sa vonkajší prepojovací kábel stretáva so zvyškom vašej trasy vlákna

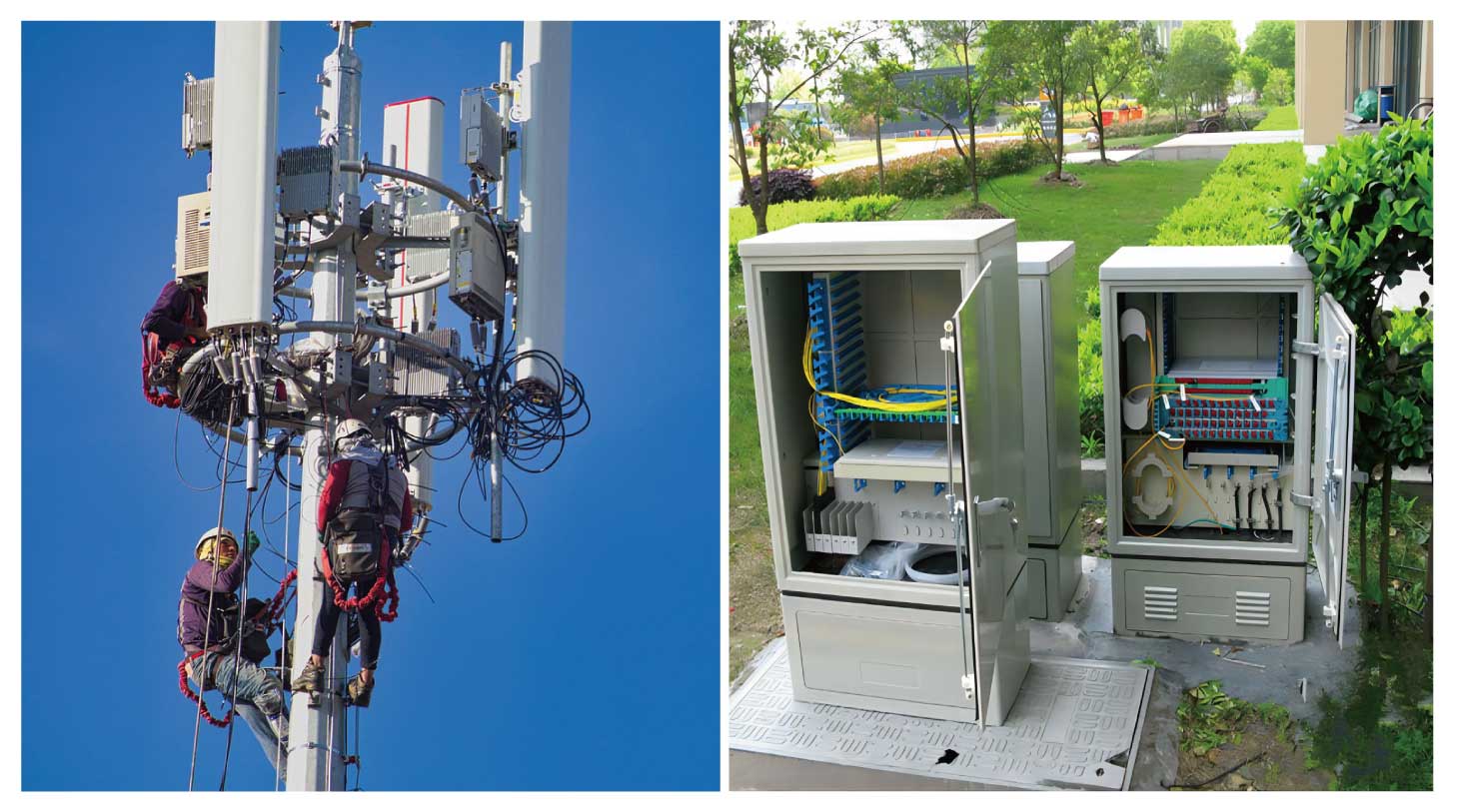

Na základni veže sa vonkajšie prepojovacie káble FTTA zvyčajne končia vo vnútri odolného voči poveternostným vplyvomsvorkovnica z optických vlákien- prechodový bod medzi vežovým{1}}prepojovacím káblom a vnútorným kmeňovým vláknom, ktoré sa pripája späť k BBU. Správne špecifikovaná svorkovnica akceptuje vodotesné konektorové porty na vonkajšej strane a štandardné LC alebo SC adaptéry na interiér so spojovacími podnosmi a odľahčením napätia pre prichádzajúci kmeňový kábel.

Pre typické troj{0}}sektorové makro stránky s dvoma operátormi na sektor naplánujte aspoň šesť duplexných optických portov. Špecifikujte škatuľu s priestorom pre osem alebo dvanásť, aby ste nemuseli vymieňať kryty, keď operátor pridá operátora alebo upgraduje rádio s vyšším -vláknom-. IP65 je minimálny stupeň krytia samotného; IP68 je vhodnejšie na úrovni zeme v oblastiach náchylných na záplavy-.

Jeden{0}}režim verzus viacrežimový: O FTTA nie je žiadna diskusia

Každý hlavný predajca zariadení špecifikuje jedno{0}}režimové vlákno pre FTTA fronthaul. Dôvodom je vzdialenosť a šírka pásma. Makro veža môže mať dĺžku 200 metrov; architektúra C-RAN s centralizovanými bazénmi BBU sa môže roztiahnuť na niekoľko kilometrov. Jedno-režimové vlákno OS2 pri 1310 nm to všetko zvláda s útlmom pod 0,35 dB/km. Multimode nemôže. Rozdiel v nákladoch na meter{12} medzi jednorežimovým a viacrežimovým vonkajším káblom je zanedbateľný. Pre každú novú zostavu FTTA je jediným odporúčaním G.657.A1 jeden{15}}režim.
