Čo je to PoE injektor a ako ho používať

Niekde na strope vašej budovy potrebuje bezdrôtový prístupový bod sieťové pripojenie aj zdroj napájania -, ale najbližšia zásuvka je o dve izby ďalej. Prevádzka vyhradených elektrických rozvodov by narušila rozpočet. Presne toto je problém, ktorý PoE injektor rieši: spája dáta a elektrickú energiu do jedného ethernetového kábla. A keď sa tento kábel pripojí späť k chrbticovej sieti z optických vlákien -, ako je to vo väčšine moderných komerčných sietí -, kombinácia dlhého-vlákna a poslednej{7}mile PoE vytvára jednu z najflexibilnejších architektúr nasadenia, ktoré sú dnes k dispozícii.

Čo presne je PoE injektor?

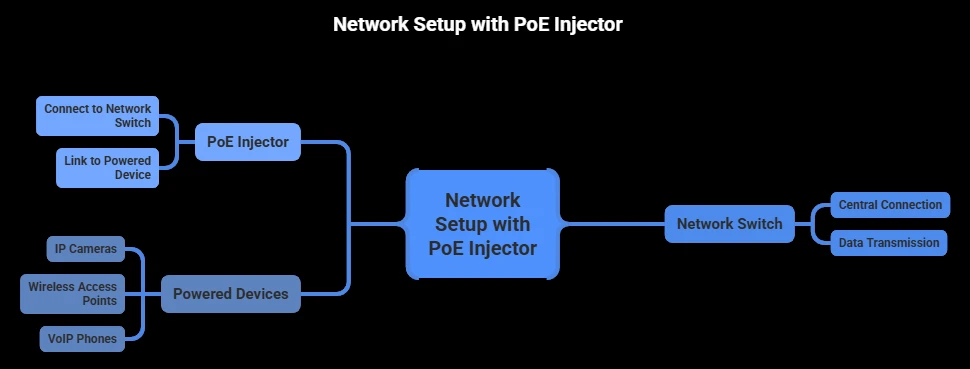

PoE injektor, označovaný aj ako midspan alebo PoE adaptér, vkladá elektrickú energiu do štandardného ethernetového kábla. Riadi sa štandardmi IEEE 802.3af, 802.3at a 802.3bt a nachádza sa medzi sieťovým prepínačom bez -PoE a napájaným zariadením (PD), ako je IP kamera, telefón VoIP alebo bezdrôtový prístupový bod. Prijíma dva vstupy - ethernetové dáta z prepínača a napájanie striedavým prúdom zo sieťovej zásuvky -, potom vedie do koncového bodu jeden kábel prenášajúci napájanie aj dáta.

V prevádzke zostávajú milióny starších ethernetových prepínačov. Nahradiť ich všetky modelmi-s podporou PoE by bolo zbytočné. PoE injektor premosťuje medzeru za zlomok nákladov, predlžuje životnosť existujúcich zariadení a zároveň umožňuje moderné napájané zariadenia.

Ako funguje PoE injektor

Typický PoE injektor má dva ethernetové porty RJ45:Údaje v(pripojený k upstream prepínaču alebo smerovaču) aPoE/výstup dát(pripojené k napájanému zariadeniu). Tretie pripojenie - napájacieho kábla striedavého prúdu - sa zasúva do štandardnej elektrickej zásuvky.

Interne konvertor AC-na{1}}jednosmerný prúd premieňa napájanie zo zásuvky v stene na regulovaný jednosmerný prúd, zvyčajne 48 – 57 V pre modely vyhovujúce normám-. Toto jednosmerné napájanie sa spája s dátovým signálom Ethernet na výstupnom kábli. Napájané zariadenie na vzdialenom konci interne oddeľuje napájanie od údajov, pričom každé používa na svoj príslušný účel.

Pred začatím dodávky energie vykonajú injektory kompatibilné s IEEE-aproces podávania rúk: injektor pošle nízkonapäťovú sondu po kábli, a ak zariadenie kompatibilné s PoE- odpovie správnym podpisom, obe dohodnú presný výkon. Až po úspešnom vyjednávaní prúdi sila. Žiadna platná odozva znamená, že injektor neopustí žiadne napájanie -, čím chráni zariadenie bez{5}}PoE pred náhodným poškodením.

Aktívne vs. pasívne PoE injektory

Tento rozdiel môže znamenať rozdiel medzi bezpečnou inštaláciou a vyprážaným zariadením. Anaktívny PoE injektorvyhovuje štandardom IEEE 802.3af/at/bt: potriasa rukou, vyjednáva napätie a prispôsobuje dodávku tak, aby zodpovedala potrebám pripojeného zariadenia. Aktívne vstrekovače sú profesionálnou-voľbou.

A pasívny PoE injektorto všetko preskočí. Tlačí pevné napätie - bežne 24 V alebo 48 V - bez ohľadu na to, čo je na druhom konci. Žiadne podanie ruky, žiadne vyjednávanie, žiadna záchranná sieť. Zapojenie 24V zariadenia do 48V pasívneho injektora spôsobuje trvalé poškodenie. Pasívne modely stále slúžia na nasadenia rozpočtu s hardvérom{10}}zodpovedajúcim napätiu, ale vyžadujú manuálne overenie pred každým pripojením.

PoE štandardy v skratke

Namiesto toho, aby ste sa predierali hustými dokumentmi so špecifikáciami, použite toto porovnanie na prispôsobenie správneho štandardu vašim zariadeniam:

Stĺpec „Available at Device“ je najdôležitejší pri dimenzovaní injektora. Energia sa rozptýli vo forme tepla pozdĺž kábla - približne 15 – 20 % straty na celých 100 metrov s kvalitnou medenou káblom. Vždy sa zhoduje alebo prekračuje skutočný odber zariadenia, nielen štandardný štítok.

Krok-za-krokom: Ako nainštalovať PoE injektor

Nasledujúci návod používa bezpečnostnú IP kameru, ale tento proces sa vzťahuje na akékoľvek zariadenie napájané-PoE. Nevyžaduje sa žiadna softvérová konfigurácia - PoE injektory sú plug{3}}and{4}}hardvér.

Najprv krok 1 - Bench-test.Pripojte kameru, injektor a zapnite pracovný stôl. Overte, či sa kamera zapne, získa IP adresu a streamuje video. Nakonfigurujte všetky nastavenia, kým je zariadenie na dosah ruky.

Krok 2 - Umiestnite injektor.Umiestnite ho do blízkosti prepínača -, potrebuje prístup k elektrickej zásuvke a krátkemu ethernetovému portu k portu prepínača.

Krok 3 - Pripojte vstup údajov.Veďte kábel Cat5e, Cat6 alebo Cat6a od prepínača k portu Data In na vstrekovači. Výber správnehokategória patch káblovzaisťuje integritu údajov a adekvátnu dodávku energie.

Krok 4 - Pripojte napájaný výstup.Zaveďte druhý ethernetový kábel z portu PoE/Data Out do ethernetového konektora fotoaparátu. Maximálna dĺžka kábla: 100 metrov (328 stôp) podľa špecifikácie IEEE.

Krok 5 - Zapnite ho.Zapojte AC kábel injektora do elektrickej zásuvky. Podanie ruky sa uskutoční automaticky -, kamera by sa mala zapnúť v priebehu niekoľkých sekúnd.

Krok 6 - Pripojiť a overiť.Nainštalujte kameru natrvalo, potvrďte prenos videa a overte, či je nahrávanie aktívne.

Premosťovacie vlákno a PoE: kde sa dlhý{0}}ťah stretáva s posledným-míľou

Tu sa konverzácia posúva od všeobecných odporúčaní PoE k architektúre, ktorá sa skutočne škáluje. Medený Ethernet dosahuje maximálny dosah 100 metrov. Optická kabeláž prenáša signály naprieč kilometrami bez degradácie. V sieťach s viacerými budovami alebo vonkajšími oblasťami vlákno obsluhuje chrbticu, zatiaľ čo meď dodáva posledný segment do koncových bodov. PoE injektor presne sedí v tomto bode prechodu vlákna-na-meď, čo z neho robí jedno zo strategicky najdôležitejších zariadení v hybridnej sieti.

Nižšie uvedená tabuľka ukazuje, prečo táto hybridná architektúra prekonáva čistú meď:

Kde sa fyzicky nachádza PoE injektor v týchto sieťach? Práve v mieste, kde sa vlákno stáva meďou. Pri nasadení FTTP prichádza optický signál cez vlákno ukončené s presnosťoukonektory z optických vlákienv konvertore médií alebo ONT. Ethernetový výstup sa privádza priamo do PoE injektora, ktorý napája kamery, prístupové body alebo telefóny bez dodatočnej elektrickej kabeláže na akomkoľvek koncovom bode.

Rovnaká logika platí pri mierke. Keď jedno vlákno slúži viacerým nájomníkom - rozdelenýchrozbočovače PLC s optickými vláknamido samostatných liniek - každá prevádzka dostane svoj vlastný ONT, vlastný Ethernet handoff a vlastný PoE injektor napájajúci lokálne zariadenia. Úloha injektora sa nikdy nemení: premosťuje dátový-iba ethernetový zdroj a zariadenie, ktoré potrebuje dáta aj napájanie.

Vo vnútri stojanov na vybavenie sa vzor opakuje v menšom fyzickom meradle. Technici vedú vlákno cezsvorkovnice z optických vlákiena patch panely, potom použiteadaptéry z optických vlákienna spojenie medzi hlavnými káblami a distribučnými linkami. Po prechode signálu na medený na výstupe prepojovacieho panela pridá PoE injektor možnosť napájania špecifickým portom -, nie je potrebná úplná aktualizácia prepínača PoE.

Chýbajúci odkaz: konvertory médií PoE Fiber

Štandardný konvertor médií prevádza optické signály na elektrické ethernetové signály a naopak -, ale aPoE konvertor médiíide ešte o krok ďalej. Kombinuje konverziu vlákna-na{2}}meď a vstrekovanie PoE do jedného zariadenia, čím úplne eliminuje potrebu samostatného injektora PoE.

Na nasadení v reálnom{0}}svete je to dôležité. Zvážte parkovaciu garáž, kde sú IP kamery umiestnené 500 metrov od najbližšej siete. Meď nemôže dosiahnuť túto vzdialenosť. Konvertor PoE optických médií pri vchode do garáže akceptuje prichádzajúcu optickú linku a vysiela ethernetové pripojenie s podporou PoE- priamo do kamery. Jedno zariadenie, jeden kábel ku kamere, žiadna elektrická zásuvka v mieste kamery.

Pri vyhodnocovaní konvertorov optických médií PoE potvrďte štandard PoE (802.3af/at/bt), overte typ vlákna (jednotlivý-režim vs. multimódový) a priraďte typ konektora k vašej infraštruktúre. Kvalitaprepojovací kábel z optických vlákienv tomto bode odovzdania priamo ovplyvňuje kvalitu signálu a{0}}dlhodobú spoľahlivosť.

PoE injektor vs. PoE prepínač: Ktorý z nich potrebujete?

Prepínač PoE má zabudované PoE do každého portu - napájanie a dáta sú štandardne bez ďalšieho hardvéru. Vďaka tomu je ideálny, keď väčšina pripojených zariadení potrebuje PoE. Znamená to však aj výmenu vášho existujúceho prepínača bez -PoE, ktorý prináša vyššie počiatočné náklady a môže byť zbytočný, ak napájanie skutočne vyžaduje iba niekoľko zariadení.

PoE injektor pridáva možnosť PoE jeden port po druhom. Potrebujete napájať jednu IP kameru pri vchode do skladu? Jednoportový PoE injektor to zvládne za 15 – 30 USD bez toho, aby sa dotkol zvyšku vašej siete. Chcete pridať niekoľko bezdrôtových prístupových bodov do malej kancelárie? Viac-portový gigabitový PoE injektor (4 alebo 8 portov) pokrýva túto úlohu a zároveň šetrí vašu existujúcu investíciu do prepínača. Bod zvratu zvyčajne nastáva okolo 8 – 12 zariadení PoE -, potom je vyhradený prepínač PoE zvyčajne nákladovo{11}}efektívnejší a ľahšie spravovateľný.

Čo treba zvážiť pred kúpou

Každý nákup riadia tri faktory. po prvé,počet zariadení: jednoportový PoE injektor obsluhuje jednu kameru alebo AP; multi{0}}portové modely slúžia na väčšie inštalácie. po druhé,energetický rozpočet: spočítajte výkon každého zariadenia a vyberte model presahujúci celkový odber. Základná IP kamera má výkon 8–12 W; PTZ kamera s ohrievačom môže vyžadovať 50 W+. Po tretie,rýchlosť a napätie: Zariadenia IEEE 802.3af/at/bt sa štandardizujú na 48 V a vyjednávajú sa automaticky, ale staršie zariadenia môžu očakávať 12 V alebo 24 V. Potvrďte tiež gigabitovú priepustnosť - gigabitový PoE injektor zabraňuje prekážkam pre koncové body s vysokou-šírkou pásma, ako sú multi-megapixelové kamery alebo Wi{8}}Fi 6 prístupové body.

Bezpečnosť, kvalita káblov a spoľahlivosť

Injektory PoE kompatibilné s IEEE- patria medzi najbezpečnejšie zariadenia na dodávanie energie v sieti. Mechanizmus handshake udržuje porty elektricky inertné, kým sa nezistí platný podpis PoE - žiadne riziko pre náhodne pripojené zariadenia, ktoré nie sú-PoE.

V prípade{0}}kritických inštalácií pripojte PoE injektor k zdroju neprerušiteľného napájania (UPS). Keďže PoE zariadenia dostávajú energiu cez sieťové zariadenie, UPS na injektore poskytuje záložnú batériu pre každý pripojený koncový bod súčasne.

Kvalita káblov si zaslúži viac pozornosti, než sa jej zvyčajne dostáva. Vždy používajte pevné-medené ethernetové káble s ratingom Cat5e alebo vyšším. Medené-hliníkové káble (CCA) sú lacnejšie, ale majú vyšší elektrický odpor, - väčšiu stratu energie, viac tepla a skutočné riziko požiaru v inštaláciách PoE++ s výkonom 60 – 90 W. Či už pracuje ssieťové adaptéry z optických vlákienalebo medených koncových bodov, kvalita materiálu v každom koncovom bode určuje dlhodobú{0}}spoľahlivosť.
