Napísané pre sieťových inštalatérov a obstarávacie tímy a overené podľa aktuálneho štandardu rozhrania MPO (IEC 61754-7) a metód polarity TIA-568.3, aby ste si mohli overiť technické body namiesto toho, aby ste ich verili.
Adaptér MPO vyzerá ako jednoduchá plastová spojka, ale vo vnútri -vláknového spojenia s vysokou hustotou vykonáva jednu zásadnú úlohu: drží dva multi{1}}vláknové MPO konektory tvárou v tvár, takže každé vlákno vlákna je v rovnakom okamihu zarovnané so svojím partnerom. V dátovom centre, kde jeden 1U panel môže prenášať stovky vlákien, je nesprávne zarovnaný alebo nesprávny{4}} adaptér polarity rozdielom medzi čistým spojením a hodinami sledovania spojenia, ktoré vyzerá dobre, ale neprepúšťa svetlo.
Táto príručka vysvetľuje, čo je adaptér MPO, ako v skutočnosti funguje, typy, s ktorými sa stretnete v údajovom hárku (polarita, počet vlákien, pohlavie a umiestnenie), a krok{0}}po{1}}kroku k výberu toho správneho. Tam, kde je to dôležité, ukazuje na rozhranie a štandardy polarity, takže môžete časť potvrdiť namiesto hádania.
Čo je to MPO adaptér?
Adaptér MPO, niekedy označovaný ako adaptér MPO/MTP, je spojovacie zariadenie z optických vlákien vytvorené pre viac{0}}vláknové konektory MPO. Prijíma jeden konektor z každej strany a drží ich v správnej orientácii, takže celý rad vlákien, či už ich je 8, 12, 16 alebo 24, sa spája prostredníctvom jedného kompaktného rozhrania.
Na rozdiel od ajednovláknový LC adaptér, ktorý spája iba dve vlákna, adaptér MPO spravuje celé pole, niekedy dva naskladané riadky. To z neho robí chrbticu-záplatovania s vysokou hustotou, kde je priestor v stojane, prúdenie vzduchu a vedenie káblov pod tlakom.

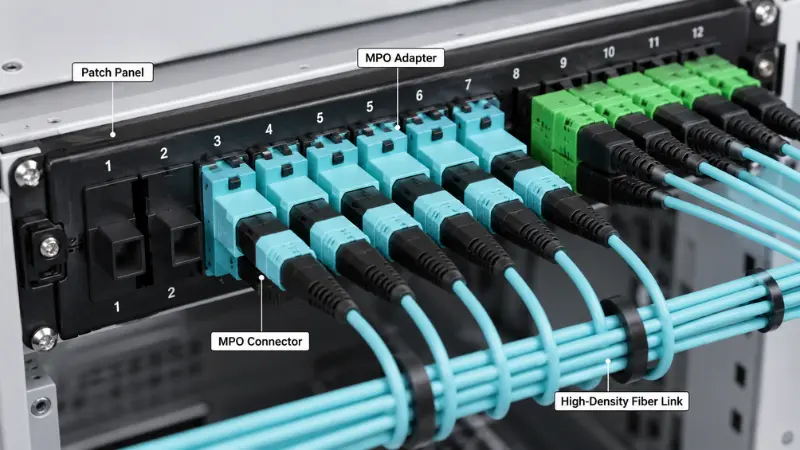

Adaptéry MPO zvyčajne nájdete v patch paneloch dátových centier a kazetách MPO, chrbticovej a hlavnej kabeláži, optických distribučných rámoch a projektoch migrácie, ktoré presúvajú 40G, 100G alebo 400G duplexné linky na paralelnú optiku.
Adaptér MPO vs konektor MPO
Tieto dva pojmy cestujú spolu, ale nie sú tou istou časťou. Konektor je na kábli; adaptér je v paneli.
| Položka | Adaptér MPO | MPO konektor |
|---|---|---|
| Hlavná funkcia | Spája a vyrovnáva dva konektory MPO | Ukončuje rad optických vlákien |
| Kde to sedí | Namontované v paneli, kazete alebo adaptérovej doske | Pripája sa na koniec kmeňového alebo prepojovacieho kábla |
| Kľúčová práca | Drží oba konektory v správnej orientácii | Prenáša vlákna a spája sa s opačným konektorom |
| Čo skontrolovať | Polarita, kľúčová orientácia, štýl bývania, počet vlákien | Počet vlákien, pohlavie, trieda objímky, leštenie, strata vloženia |
Stručne povedané,MPO konektorje časť pripojená ku káblu, zatiaľ čo adaptér je časť v paneli, ktorá umožňuje správne spojenie dvoch konektorov.
Ako funguje MPO adaptér?
Adaptér MPO je mechanické vedenie, nie optický komponent. Zvyčajne neobsahuje žiadnu vlastnú vlákninu. Keď zatlačíte konektor z každej strany, puzdro adaptéra zafixuje ich orientáciu a udrží správnu polohu, aby sa obe objímky mohli presne stretnúť.
Puzdro, kľúč a vodiace kolíky
Každý konektor MPO používa obdĺžnikový multi{0}}vláknový (MT) konektor s malým kľúčom na jednej strane tela. Otvor adaptéra je vytvarovaný podľa tohto kľúča, takže konektor sedí iba jedným smerom. Jemné zarovnanie však pochádza zo samotných objímok. V správnom páre je jeden konektor kolíkovaný, čo znamená samec s dvoma vodiacimi kolíkmi, a druhý je odopnutý, čo znamená samica s dvoma vodiacimi otvormi. Kolíky sa zasúvajú do otvorov a registrujú dve objímky s presnosťou na mikrón. TheRozmery rozhrania MPOktoré definujú túto geometriu kolíkov a vodiacich{0}}dier pre zástrčky a zástrčky sú stanovené v norme IEC 61754-7, a preto sa vyhovujúce konektory a adaptéry od rôznych výrobcov môžu spájať.
Pohlavie konektora nie je voliteľné
Pretože zarovnanie závisí od usadení kolíkov do otvorov, pracovný spojený bod potrebuje presne jeden samčí a jeden samičí konektor. Dvaja samce sa neusadia, pretože nie sú žiadne otvory na uchytenie kolíkov a ich nasilenie môže poškodiť koncové plochy. Dve samice ich vôbec nemajú čo zarovnať. Takže predtým, ako si objednáte, sledujte pohlavie pozdĺž celého odkazu: ak váš kufor pristane samica, kazeta alebo prepojovací kábel na druhej strane musí priniesť kolíky. Adaptér nedokáže opraviť rodový nesúlad; drží len to, čo mu dáte.
Vysvetlenie polarity a orientácie kľúča adaptéra MPO
Polarita je časť práce MPO, ktorá produkuje najviac chýb poľa, pretože časti môžu mechanicky zapadnúť, zatiaľ čo optická dráha je nesprávna. V duplexnom spojení jedno vlákno vysiela a druhé prijíma. Naprieč multi-vláknovým MPO, ktoré vysielajú-a{4}}prijímajú vzťah, musí prežiť každý kmeň, kazeta a prepojovací kábel v kanáli, takže polarita je vlastnosťou celého spojenia, nie akéhokoľvek jednotlivého adaptéra.
Typ A, Typ B a Typ C
TIA-568.3 popisuje tri typy polarity poľa. Líšia sa v tom, ako sú vlákna zmapované od konca ku koncu a v tom, ako sú konektory kľúčované.
| Typ | Mapovanie vlákien (kde pristane pozícia 1) | Orientácia kľúča | Kde sa to hodí |
|---|---|---|---|
| Typ A (rovný) | Pozícia 1 do pozície 1 | Kláves-nahor po kláves-nadol | kazetová{0}}štruktúrovaná kabeláž; kanál potrebuje jeden prehodený prepojovací kábel |
| Typ B (obrátený) | Pozícia 1 až pozícia 12 | Kláves-nahor po kľúč{1}}nahor | Bežná voľba pre priamu paralelnú optiku; na oboch koncoch fungujú rovnaké prepojovacie káble |
| Typ C (pár-prevrátený) | Pozícia 1 až 2, vo vymenených pároch | Kláves-nahor po kláves-nadol | Niektoré duplexné systémy MPO-na{1}}LC |
Všetky tri sú platné a sú v súlade so štandardmi-a všetky tri dosahujú rovnaký cieľ, ktorým je preniesť vysielanie na jednom konci a príjem na druhom konci. Háčik je v tom, že nie sú interoperabilné, ak ich zmiešate. Vyberte jednu metódu pre celú inštaláciu a udržujte ju konzistentnú, pretožeMetódy polarity TIA-568.3sú vzájomne zameniteľné, ale nie pri kombinácii v rovnakom kanáli.
Kláves na čítanie-nahor a kláves-nadol
Kláves-nahor znamená, že kľúčová karta konektora smeruje nahor; kláves-dole znamená, že smeruje nadol. S kľúčom hore a koncom smerom k vám je pozícia 1 úplne vľavo. To, či sa dva spojené konektory stretávajú s kľúčom{5}}nahor po kľúč-nadol alebo{7}}nahor po kľúč-nahor, je presne to, čo rozhoduje o priamom alebo opačnom mapovaní, takže v údajovom hárku je kľúčový vzťah priamym kľúčom k typu polarity. Jedna pasca stojí za označenie: obrátenie polôh tiež obráti naklonenú koncovú plochuSinglemode konektory APC, takže typ B je zvyčajne viacrežimová, plochá{0}}poľská konvencia. Ak pracujete s APC, overte si leštenie a uhol skôr, ako prijmete metódu.
Adaptér MPO vs MTP: Sú rovnaké?
Často uvidíte diely označené MPO/MTP a budete sa pýtať, či kupujete dve rôzne veci. MTP je registrovaná ochranná známka spoločnosti US Conec pre vlastný vylepšený konektor MPO, ktorý je vyrobený s užšími toleranciami s plávajúcou objímkou a kovovou svorkou. Podľa definície anKonektor MTP je plne v súlade so štandardom MPO, takže MTP a generický MPO medziprodukt. Jednoducho povedané, každý MTP je MPO, ale nie každý MPO je MTP.
Pre adaptér to znamená, že kvalitný MPO adaptér bude ladiť s MTP a generickými MPO konektormi rovnako; Praktické rozdiely v stratovej konzistencii a životnosti párovacieho{0}}cyklu sa prejavujú väčšinou v konektore, nie v spojke. Keď sa v špecifikácii projektu uvádza MTP, stojí za to skontrolovať, či zákazník myslí konkrétne značku US Conec, alebo či toto slovo používa voľne pre akýkoľvek MPO, pretože toto jediné rozlíšenie mení cenu a zdroje. Pre hlbšie porovnanie si pozrite našesprievodca MPO a MTP vláknom.
Typy MPO adaptérov
Podľa počtu vlákien: 8, 12, 16 a 24
Prispôsobte adaptér formátu konektora a aplikácii. Bežné počty a kde sa vyskytujú:
- 8 a 12 vlákno:40G-SR4 a 100G-SR4 používajú 8 vlákien, ktoré sú často umiestnené v 12-vláknovom MPO; singlemode 400G-DR4 tiež používa 8 vlákien v MPO-12.
- 16 vlákien:400G-Varianty SR8 a 800G používajú 16 vlákien, z ktorých 8 vysiela a 8 prijíma, v MPO-16.
- 24 vlákna:dvojriadkový formát pre veľmi vysokú hustotu a niektoré staršie prepojenia 100G-SR10.
MPO-12 a MPO-16 nie sú zameniteľné. Líšia sa šírkou objímky a kľúčom, takže sa líši aj otvor adaptéra. Pred kúpou si overte počet na konektore aj paneli.Viac{0}}početné adaptéry MTP/MPOsú k dispozícii na zjednodušenie skladovania, ale adaptér sa stále musí zhodovať s konektorom, ktorý skutočne používate.
Singlemode vs multimode
Adaptéry MPO sú k dispozícii pre obe. Singlemode (OS2) vyhovuje dlhším dosahom a nižším stratovým rozpočtom, zatiaľ čo multimode (OM3, OM4, OM5) dominuje krátkym-vysoko{6}}dosahom-prepojeniam vo vnútri dátového centra. Typ vlákna riadi lesk konektora a stupeň výkonu a často aj farbu krytu. Ak sa stále rozhodujete, ktorý nasadiť, náš prehľadsinglemode versus multimode vláknouvádza kompromisy-.
Kód farby a kryt
Farba je užitočná prvá stopa. Aqua zvyčajne signalizuje OM3 alebo OM4, purpurová alebo erika fialová často OM4, limetkovo zelená signalizuje OM5 a modrá alebo zelená je bežná pre singlemode. Je to vodítko, nie však záruka, pretože výrobcovia sa líšia a výber UPC-oproti{7}}APC ovplyvňuje aj farbu tela. Prečítajte si list s údajmi o type vlákna, polarite a triede, namiesto toho, aby ste kupovali iba farbu krytu. Ak vaše rozhodnutie o farbe skutočne závisí od skla,Multimódová rodina OM1 až OM5vysvetľuje, ako sa známky priraďujú k aplikáciám.
Prírubové vs bezprírubové
Toto je skôr rozhodnutie-pre panel ako rozhodnutie týkajúce sa výkonnosti.
| Aspekt | Prírubové | Bezprírubové |
|---|---|---|
| Montáž | Skrutka-upevnená na kovový panel | Zacvaknite-klip, nástroj-menej |
| Najlepšie keď | Opravené ODF alebo patch panely, ťažšia manipulácia, časté prep{0}}opravovanie | Modulárne panely a kazety s-vysokou hustotou, rýchla montáž |
| Vymeňte- | Silnejšie držanie, pomalšia montáž | Rýchla montáž, uchytenie závisí od výrezu v paneli |
Ak je adaptér umiestnený v pevnom kovovom ráme, s ktorým sa často manipuluje, bezpečnejšou voľbou je prírubový. Ak balíte hustý modulárny panel a chcete montáž -menej nástrojov, zvyčajne vyhráva bezprírubová.
Kde sa používajú MPO adaptéry?
Namiesto vypisovania aplikácií pomáha pozrieť sa na miesto pripojenia a poznámku k výberu pre každú z nich.
Dátové centrá.Adaptéry MPO sú umiestnené v prepojovacích paneloch, na zadnej strane kaziet a na spojoch kufra-k-kuforom. Typická cesta vedie-veľmi častoMPO kmeň alebo patch kábelna panel, potom ho rozbije cez kazety do LC duplexných portov. Poznámka k výberu: prispôsobte typ polarity kazety a orientáciu kľúča, inak prerušenie nezachová vysielanie a príjem.
Telekom a ODF.V optických distribučných rámoch a centrálnom smerovaní{0}}kancelárií spája MPO mnoho vlákien do kompaktných panelov. Ak sa rozhodujete medzi štýlmi rámov, naše porovnanieODF verzus patch panelkryty tam, kde sa každý hodí.
Kazety a vylomenie.Mnoho kaziet používa MPO adaptéry vzadu a LC vpredu, čím sa jeden kmeň premení na duplexné prepojovacie porty. Pre zmiešané nasadenia pozriLC verzus MTP/MPO pre vysokú hustotua kde
8-core SC-to-MTP/MPO breakoutdáva zmysel.
Vysokorýchlostná{0} migrácia.Prechod z duplexnej na paralelnú optiku, kabeláž MPO zjednodušuje fyzickú vrstvu. 400G-SR8, napríklad beží16 vlákien cez MPO-16podľa IEEE 802.3. Ak najprv urobíte krok 100G, náš
Sprievodca 100G kabelážouprechádza možnosťami.
Výhody na prvý pohľad
| úžitok | Čo to znamená v praxi |
|---|---|
| Vyššia hustota | Jedno rozhranie MPO nesie 8 až 24 vlákien, čím sa znižuje počet spojok a adaptérov v stojane |
| Riadenie čistejšieho | Menej spojovacích bodov znamená menšie preťaženie a lepšie prúdenie vzduchu |
| Rýchlejšia inštalácia | Vopred{0}}ukončené kufre a kazety preskočiť na-leštenie a spájanie na mieste |
| Jednoduchšie upgrady | Plánovaná MPO chrbtica sa môže neskôr vrátiť-do kaziet, breakoutov alebo priamej paralelnej optiky |
| Vysoká{0}}rýchlosť pripravená | Natívne vhodné pre paralelné transceivery 40G, 100G a 400G |
Ako si vybrať MPO adaptér: 6-krokový rámec?
Namiesto vyberania podľa tvaru postupujte v kanáli v poradí:
- Potvrďte typ prepojenia.Ide o priame prepojenie MPO-na{1}}MPO alebo o napájacie kazety MPO kufra, ktoré sa prelomia do LC?
- Potvrďte rozhranie transceivera.Všimnite si počet vlákien a konektor, napríklad 100G-SR4 pri 8 vláknach alebo 400G-SR8 pri 16 vláknach a často APC.
- Potvrďte počet kmeňových vlákien.MPO-8, 12, 16 alebo 24; adaptér mu musí zodpovedať.
- Potvrdiť kazetu verzus priame.Kazety nastavia mapovanie polarity za vás. Priame prepojenie posúva polaritu do kufra a prepojovacích káblov, takže zodpovednosť nesiete sami.
- Potvrďte orientáciu kľúča a bývanie.Tlačidlo-nahor na tlačidlo-nadol alebo tlačidlo{2}}nahor na tlačidlo-nahor pre vašu metódu a s prírubou alebo bez príruby pre váš panel.
- Potvrďte stratový rozpočet a čistotu.Vyberte si stupeň straty{0}}vloženia, ktorý váš rozpočet na prepojenie potrebuje, a naplánujte si kontrolu a čistenie pred spojením.
Ak vám kroky 1 až 5 ponechajú na sklade viac ako jeden počet, multi-formátový adaptér môže poličku zjednodušiť, ale až potom, čo sa tieto kroky skutočne uložia.
Príklad: Výber adaptéra pre prepojovací panel dátového centra
Povedzme, že pristávate 24-vláknový OM4 MPO kmeň na 1U panel a rozdeľujete ho na LC duplex pre 100G-prepínače SR4. Kufrové konektory sú samičie a kazetové MPO konektory sú samčie, takže štandardný MPO adaptér ich spája bez rodového konfliktu. Štandardizovali ste metódu B, takže kazety a kufre sú typu B a konektory sa spájajú-až po kľúč{10}}nahor; adaptér jednoducho musí podporovať túto orientáciu a{12}}formát počtu vlákien, ktorý kazeta používa. Vyberáte si bezprírubové adaptéry, pretože panel má hutný dizajn{14}}, vodný kryt, pretože vlákno je OM4, a nízkostratový, pretože kanál už míňa rozpočet na dve kazetové kazety. Pred záplatou skontrolujte každú objímku. Nič z toho nie je exotické, ale preskočte kontrolu polarity a celý panel ticho vysiela do vysielania.
Kontrolný zoznam špecifikácie adaptéra MPO pre RFQ
Keď posielate žiadosť o cenovú ponuku, poskytnite dodávateľovi tieto podrobnosti, aby sa správna časť odoslala prvýkrát:
- Počet vlákien: 8F, 12F, 16F alebo 24F
- Typ vlákna: singlemode (OS2) alebo multimode (OM3, OM4, OM5)
- Typ polarity: A, B alebo C
- Orientácia kláves: kláves-nahor po kláves-nadol alebo kláves-nahor po kláves-nahor
- Pohlavie konektora použité v odkaze
- Puzdro: prírubové alebo bezprírubové
- Farba a materiál puzdra
- Rozsah prevádzkových teplôt
- Vloženie-stupeň straty alebo odkaz{1}}cieľ rozpočtu
- Kompatibilita protiprachových krytov a dosky adaptéra alebo výrezu panelu
- Súlad, ako je RoHS, plus skúšobná správa
Krátky diagram kabeláže vedľa tohto zoznamu odstraňuje väčšinu tam{0}}a{1}}vpred.
Pred párením skontrolujte a vyčistite
Objímka MPO obsahuje veľa koncových plôch do jedného povrchu, takže jedna škvrna môže odstrániť viac ako jeden kanál. Na 16- a 24-vláknových objímkach rozdiel vo výške medzi vláknami sťažuje rovnomerné čistenie, a preto je pravidlom kontrolovať, čistiť a potom znova kontrolovať. Znečistenie sa prejavuje vyššou stratou vloženia, vyššou odrazivosťou a prerušovanými spojmi, ktoré sa v hustom paneli dajú pomaly vysledovať. Používajte správne nástroje na kontrolu a čistenie MPO a sledujte zvukend{0}}kontrola tvárepred každým druhom. Naše poznámky na
manipulácia s prepojkami MPOpokryť každodennú-každú{1}}dennú starostlivosť, ktorá v prvom rade udržiava koncové tváre čisté.
Bežné chyby a ich cena
- Ignorovanie polarity.Časti pasujú, ale vysielanie pristane na vysielaní. Odkaz je tmavý a strácate čas sledovaním spojenia, ktoré fyzicky vyzerá správne.
- Zaobchádzanie s MPO a MTP ako s identickou kvalitou.Oba sa pária, ale strata a trvanlivosť sa líšia. Za predpokladu, že parita môže potichu vyhodiť obmedzený rozpočet na prepojenie.
- Nákup len podľa farby.Aqua nepotvrdzuje kvalitu, polaritu ani lesk. Datasheet áno.
- Zabúdanie na pohlavie.Dva kolíkové alebo dva nepripnuté konektory nebudú zarovnané a ich vynútením môže dôjsť k poškriabaniu koncových plôch.
- Žiadny plán inovácie.Adaptér a batožinový priestor, ktoré ste vybrali len dnes, sa nemusia{0}}skôr vrátiť na 400 G alebo 800 G.
FAQ o MPO adaptéroch
Otázka: Čo vlastne robí adaptér MPO?
Odpoveď: Spája dva MPO konektory a drží ich zarovnané, takže celý rad vlákien sa spája naraz cez jedno kompaktné rozhranie.
Otázka: Je adaptér rovnaký ako konektor?
Odpoveď: Nie. Konektor je pripojený ku káblu a adaptér je spojovacia časť v paneli, ktorá umožňuje spojenie dvoch konektorov.
Otázka: Mám použiť typ A alebo typ B?
Odpoveď: Závisí to od celého kanála. Typ B je bežný pre priamu paralelnú optiku, pretože na oboch koncoch fungujú rovnaké prepojovacie káble. Typ A je bežný v kazetových-štruktúrovaných kabelážach. Rozhodnite sa raz a udržujte to konzistentné od konca do konca.
Otázka: Môže jeden adaptér slúžiť MPO-12 aj MPO-24?
Odpoveď: Nie. Šírka objímky a kľúč sa líšia, takže otvor adaptéra závisí od konkrétneho -počtu. Niektoré adaptéry sú ponúkané v niekoľkých verziách počtu, ale každá verzia stále zodpovedá jednému formátu.
Otázka: Ako prečítam kľúč -nahor alebo nadol- zo špecifikácie alebo fotografie?
Odpoveď: Nájdite jazýček kľúča na tele konektora. To, či sa dva spojené konektory stretnú smerom nahor-na{2}}nadol alebo nahor-na-nahoru, vám povie priame a opačné mapovanie, ktoré priamo súvisí s typom polarity.
Otázka: Sú singlemode a multimode adaptéry len rozdielne farby?
Odpoveď: Nie. Typ vlákna ovplyvňuje lesk, akosť a tolerancie, nielen farbu. Potvrďte celú špecifikáciu.
Otázka: Ktorý adaptér MPO potrebujem pre 400G alebo 800G?
Odpoveď: Tieto paralelné optiky používajú 16-vláknový MPO-16, často s APC. Priraďte adaptér k tomuto počtu a kľúču.
Otázka: Ako zistím, že adaptér dodávateľa je dobrý?
Odpoveď: Požiadajte o typ vlákna, polaritu, pohlavie, umiestnenie, vložný{0}}stupeň straty a správu o teste, potom skontrolujte, či sa zhoduje a spĺňa váš rozpočet na prepojenie.
Otázka: Čo si mám objednať spolu s adaptérmi?
Odpoveď: Zvyčajne sú kufrové a prepojovacie káble, kazety, adaptérová doska alebo panel a protiprachové uzávery, všetky sú prispôsobené rovnakej polarite a schéme kľúča.
Záver
Adaptér MPO je malá súčiastka s nadrozmernou úlohou: udržiava dva viac{0}}vláknové konektory zarovnané, aby prepojenie fungovalo na prvýkrát. Získajte správny počet vlákien, polaritu, pohlavie, typ vlákna a kryt a overte ich podľa noriem rozhrania a polarity namiesto toho, aby ste kupovali vzhľad. Ak určujete rozsah projektu MPO/MTP, pošlite svojmu dodávateľovi dopredu počet vlákien, typ polarity, orientáciu kľúča, štýl krytu a schému kabeláže. To je najrýchlejšia cesta dopravaadaptér MPOa zodpovedajúce káblové zostavy pre vašu sieť.
