Čo je to MPO Breakout Module? Sprievodca konfiguráciami, polaritou a výberom

Oddeľovací modul MPO konvertuje -hustotné spojenie MPO alebo MTP na jednotlivé LC alebo SC porty v prednej časti stojana, patch panela alebo krytu. Zadná časť modulu ukončuje kufor z viacerých vlákien; predná strana predstavuje duplexné alebo simplexné adaptéry, ktoré pripojíte k prepínačom, vysielačom/prijímačom a ďalším zariadeniam. Tento jediný prechod vám umožňuje viesť jeden tučný chrbtový kábel medzi stojanmi a technici stále ručne vyčistia a označia porty smerujúce-k zariadeniam.

Táto príručka je napísaná pre otázky, ktoré sa skutočne objavia počas navrhovania a obstarávania: ktoré vlákno sa počíta pri objednávke, ako sa udržiava polarita v kanáli, akú stratu modul pridáva do vášho rozpočtu a kedy je modul nesprávnym nástrojom. Ak zvažujete pole kmeňov voči duplexným linkám v širšom zmysle, náš prehľadLC verzus MTP/MPO vo vysoko{0}}kabelážipokrýva kompromisy-pred tým, než sa zaviažete k topológii.

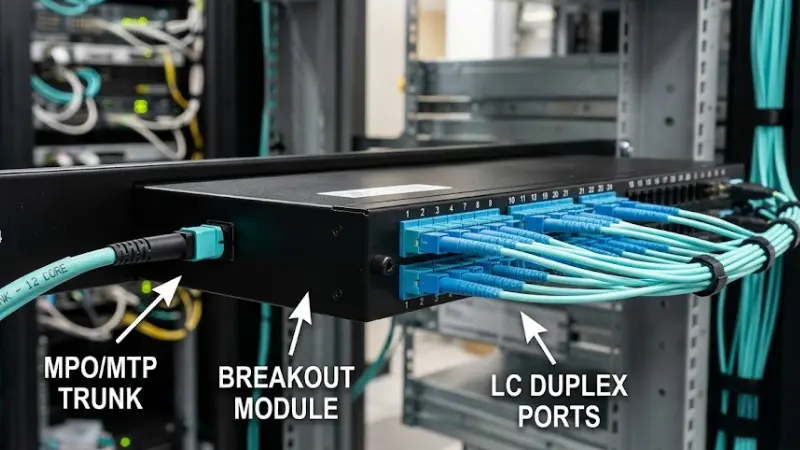

Čo je to vlastne modul MPO Breakout?

Zjednodušene povedané, anMPO alebo MTP konektorzbalí 8, 12, 16 alebo 24 vlákien do jednej objímky. Prerušovací modul tieto vlákna vnútorne rozvetvuje a ukončuje na adaptéroch predného-panela, najčastejšieLCpre dátové centrá a niekedy SC pre telekomunikácie a staršie závody. Modul je zvyčajne zostavený ako kazeta s pôdorysom v štýle LGX-, takže zapadne do rackového panelu alebo optického krytu.

Funkcia je zámerne úzka. Kufor zostáva na mieste za panelom; všetky rutinné pohyby, pridávania a zmeny sa dejú na fronte. Napríklad 12-vláknový modul MPO predstavuje šesť LC duplexných portov – šesť nezávislých liniek prenášaných jedným kmeňom cez jednu cestu.

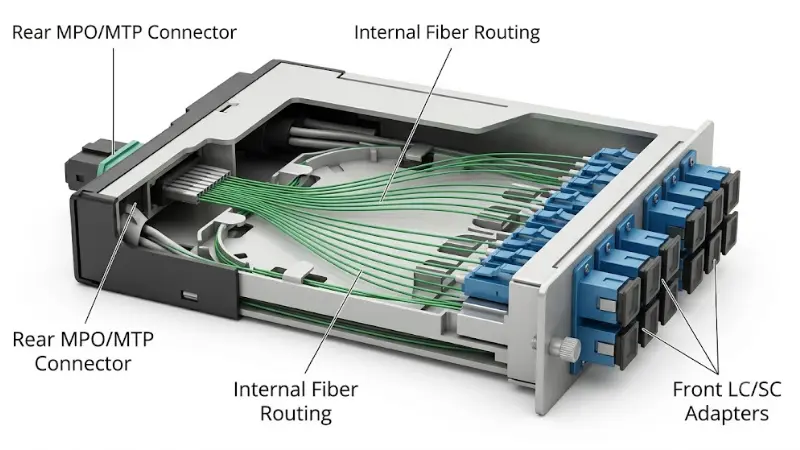

Ako funguje modul MPO Breakout?

Cesta signálu vo vnútri typického modulu je: zadnáKufrový konektor MPO/MTP→ z výroby-ukončené vnútorné smerovanie vlákien → prednéLC alebo SC adaptéry. Vnútorné smerovanie nie je ľubovoľné. Vynucuje špecifickú mapu vlákien a polaritu tak, aby vysielanie a prijímanie pristálo na správnych pozíciách z jedného konca kanála na druhý.

To je dôvod, prečo je modul viac ako len počet vlákien. Rovnaký 12{2}}vláknový MPO môže byť pripojený k niekoľkým rôznym mapám a polaritám predného portu a iba jedna z nich bude zodpovedať vašejKufrový kábel MPO, vaše duplexné prepojovacie káble a vaše transceivery. Vyberte mapu, ktorá sa hodí pre celý kanál, nie pre izolovaný modul.

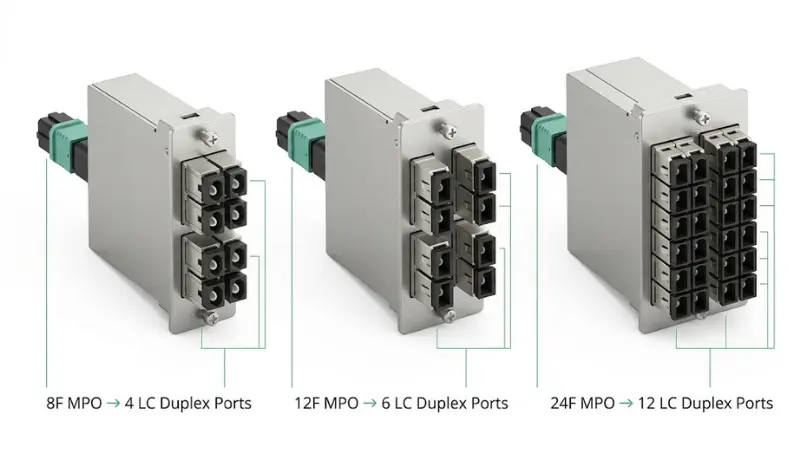

Konfigurácie modulu MPO Breakout: 8F, 12F, 24F a MPO-až-možnosti LC

Počet vlákien ovplyvňuje hustotu vašich predných-portov aj to, ako dobre je modul zarovnaný s paralelnými-optickými vysielačmi/prijímačmi. Nižšie uvedené mapovanie je východiskovým bodom, ktorý väčšina projektov používa.

Dve štrukturálne možnosti sú na vrchole počtu vlákien. AnMPO-do-modulu LCrozdeľuje pole na duplexné porty, čo je to, čo väčšina zariadení potrebuje na opravy. AnMPO-na-kazetu MPO (pole).prechádza kmeňom nezmenený pre end{0}}to{1}}koniec paralelných odkazov, ako je natívny QSFP-to{3}}QSFP. Ak kombinujete oboje, dodržujte rovnakú polaritu pre každý modul v ceste.

Jeden detail, ktorý naráža na dizajn SR4: 40G a 100G SR4 transceivery používajú osem vlákien. Prejdite ich po 12-vláknovom MPO a prostredné štyri vlákna zostanú nečinné. 8-vláknový modul alebo kufor odstraňuje tento odpad, čo je dôležité pri nákupe vo veľkom. Vopred ukončenéVylamovacia zostava MPO-to{1}}LCje alternatívou, keď nepotrebujete modul{0}}namontovaný na paneli.

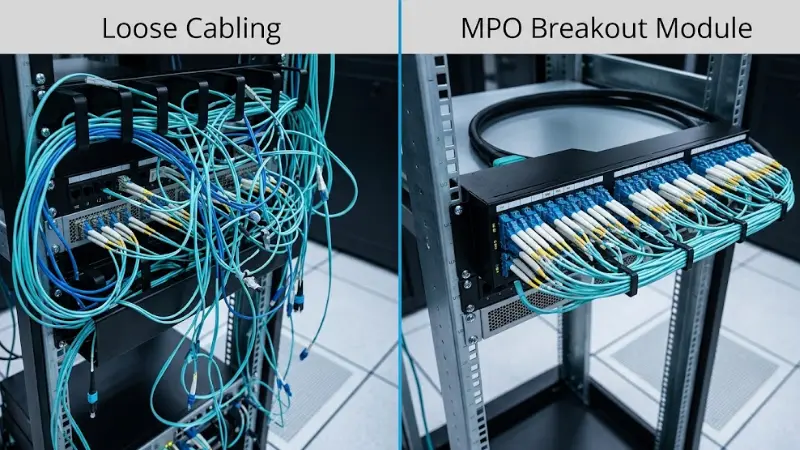

Prečo moduly prekonávajú voľnú kabeláž v-rozvádzačoch s vysokou hustotou?

Znížte preťaženie káblov v ceste

Jeden MPO kmeň nahrádza šesť alebo viac duplexných prepojovacích káblov na rovnakom podnose alebo potrubí. V rade 48-portových listových prepínačov je to rozdiel medzi spravovateľným a nefunkčným balíkom. Menej káblov v dráhe tiež znamená lepšie prúdenie vzduchu a menej náhodných odpojení počas údržby.

Jednoduchšia identifikácia a sledovanie prístavov

Predné LC adaptéry môžu byť označené podľa portu, ID kufra a miesta určenia. Voľné vejárové-nohy nemožno označiť ako čisté a po niekoľkých mesiacoch v živom stojane vyzerajú všetky rovnako. Pre veľmi husté LC fasády, naše poznámky nariešenia s konektormi LC s vysokou{0}}hustotouísť hlbšie do rozloženia adaptéra.

Chráňte kufor a zjednodušte presuny/pridanie/zmeny

Výmena chrbticového kábla je ťažšia a drahšia ako predná šnúra. Ukončenie v zadnej časti modulu izoluje stálu elektráreň od každodennej manipulácie, takže re-náprava prebieha na lacných, vymeniteľných prepojkách vpredu.

Podpora migrácie 40G, 100G a 400G

Ethernet s vyššou rýchlosťou{0} sa do veľkej miery spolieha na paralelnú optiku a samotné rýchlosti sú definovanéPracovná skupina Ethernet IEEE 802.3. Moduly vám umožňujú pripojiť kmeň poľa k nižším-rozhraniam počas prechodu z 10G-na-40G, 25G-na-100G alebo 100G na 400G bez opätovného ťahania chrbtice. Pokiaľ ide o stranu káblov konkrétnej zostavy 100G, pozrite si našu príručkuako si vybrať 100G optický kábel.

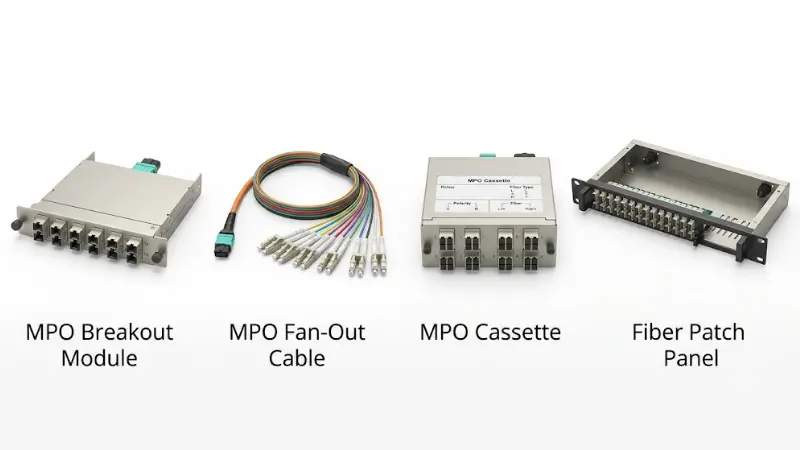

Modul vs Breakout Cable vs Kazeta vs Patch Panel

Tieto výrazy sa v katalógoch prekrývajú, ale opisujú rôzne veci. V tabuľke nižšie sú uvedené rozmery, ktoré rozhodujú o skutočných nákupoch -, nielen o tom, čo jednotlivé položky robia.

Praktické pravidlo z preskúmania cenovej ponuky: pri stálych{0}}skladacích{1}}skladoch je modul jednoduchšie zdokumentovať a znova{2}}opraviť ako uvoľnený vejár-, takže vyššia cena sa zvyčajne vráti za prácu. Uložte si kábel na-výfukový ventilátor na krátku prácu, prácu s nízkou-hustotou alebo dočasnú prácu. Ak sa rozhodujete medzi rozvádzačom a panelom pre samotné puzdro, naše porovnanie oODF verzus patch panelpomáha dimenzovať kryt.

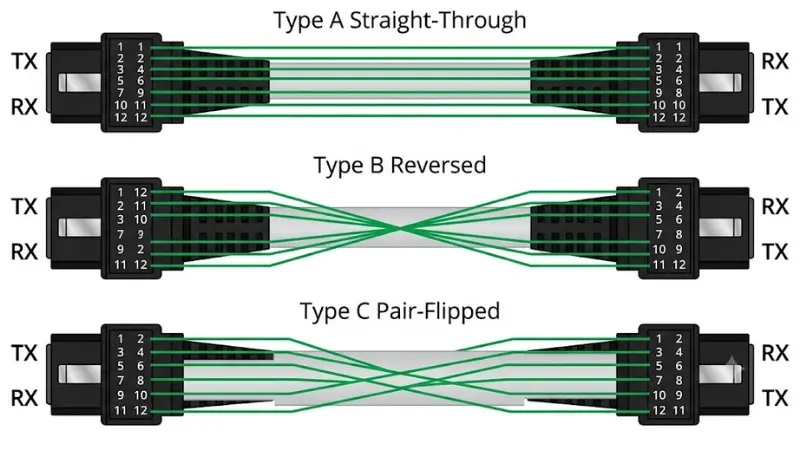

Vysvetlenie polarity MPO: Typ A, Typ B a Typ C

Polarita je najčastejším dôvodom, prečo fyzicky dokonalé spojenie odmieta prejsť premávkou. Definuje, ako sa vysielanie zarovnáva na príjem cez celú cestu. Pri LC alebo SC duplex jednoducho preklopíte konektor; s 12-vláknovým poľom nemôžete, takže kmeň, adaptéry a moduly to musia vynútiť. Metódy pochádzajú zANSI/TIA-568.3-E, ktorý popisuje metódy A, B a C a vo svojej aktuálnej revízii aj dve novšie univerzálne metódy (U1 a U2).

• Typ A (priamy-cez):kľúč-nahor po kľúč-nadol kufra; vlákno na pozícii 1 sa dostane na pozíciu 1. Pri viacnásobnom-duplexnom použití potrebuje jednu štandardnú prepojku A-do{6}}B a jednu-na-prepojku na opačnom konci.
• Typ B (obrátený):kľúč-nahor po kľúč{1}}nahor; pozícia 1 mapuje na pozíciu 12. Štandardné duplexné prepojky A-do{5}}B na oboch koncoch. Spoločné pre paralelnú-optiku a základ pre univerzálne metódy.
• Typ C (pár-prevrátený):susedné vlákna vymenené v pároch vo vnútri kmeňa; štandardné prepojky A-na{1}}B na oboch koncoch. Používa sa hlavne pre staršie duplexné linky.

Nevyberajte polaritu z jedného komponentu. Potvrďte spolu typ vedenia, vnútornú mapu modulu a orientáciu duplexného prepojky, potom jednu metódu zachovajte konzistentnú v celej inštalácii. Metódy miešania v strednom-kanáli presne zodpovedajú tomu, že „každý konektor pasuje, ale nič sa nespája“.

Ako si vybrať MPO Breakout Modul v 7 krokoch?

1. Typ vlákna: jednoduché-režimové alebo viacrežimové

Najprv potvrďte odkaz. Multimode OM3 a OM4 pokrývajú krátke dosahy dátového-centra; jeden-režim pokrýva dlhšie jazdy a väčšinu{5}}vysokorýchlostných chrbticových sietí. Nikdy nemiešajte typy vlákien v jednom optickom spoji, pokiaľ na to nie je navrhnutý celý systém. Ak si nie ste istí, na ktorej strane ste, začnite sjeden-režim verzus multimódové vláknoa konkrétne pre triedu s viacerými režimami,OM3 oproti OM4.

2. Predný konektor: LC alebo SC

LC dominuje na čelných{0}}centrách s hustými údajmi, pretože zdvojnásobuje hustotu portov a zodpovedá väčšine vysielačov a prijímačov.SCzostáva bežný v telekomunikáciách, FTTH a starších zariadeniach. Priraďte predný konektor k rozhraniu zariadenia, do ktorého sa pripájate, nie je zvykom.

3. Zadný konektor: MPO alebo MTP a jeho atribúty

MTP je vysoko{0}}výkonný MPO-kompatibilný konektor; obe sú rozhrania polí, ale pred objednávkou potvrďte presnú požiadavku. Zadný konektor nesie niekoľko atribútov, ktoré musia byť všetky špecifikované: MPO alebo MTP, samec (pripnutý) alebo samica (nepripnutý), UPC alebo APC, počet vlákien (8/12/16/24) a štandardný alebo nízky-stupeň straty. Spárovanie dvoch nepripnutých alebo dvoch kolíkových konektorov nebude fungovať, takže pohlavie nie je voliteľné. Zhodná{10}}strana panelaadaptér MPOmusí byť v súlade s týmto pohlavím a kľúčovou orientáciou.

4. Polarita a mapovanie vlákien

Použite dizajn kanála zo sekcie polarity vyššie. Zadajte metódu (A, B, C alebo univerzálnu metódu) pre celú cestu a overte, či ju mapa modulu podporuje.

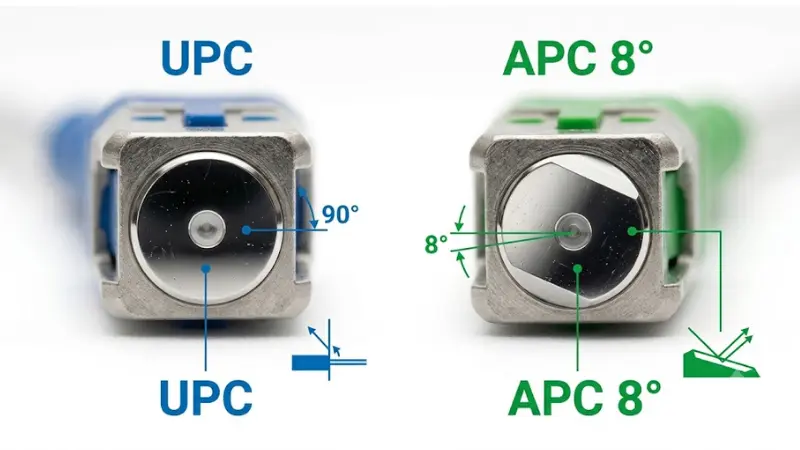

5. Predná strana: UPC alebo APC

UPC a APC sa nespájajú. UPC je bežné v mnohých dátových-centrálnych jednotných-režimoch a multimódových prepojeniach; APC so svojou uhlovou koncovou stranou sa používa tam, kde záleží na vysokých stratách spätného toku, ako sú PON a mnohé telekomunikačné systémy. Farebné kódovanie (často modrá pre UPC, zelená pre APC) je užitočným indikátorom, ale nie je zárukou - overte špecifikáciu. Hlbšie zdôvodnenie je v našom rozpisePC vs UPC vs APC lesk.

6. Počet portov a tvarový faktor

Potvrďte počet predných portov LC/SC, počet zadných konektorov MPO/MTP, veľkosť LGX alebo kazety, formát s jednoduchou{0}} alebo dvojitou{1}}šírkou a kompatibilitu pre montáž do racku alebo na stenu. Správny optický dizajn stále zlyhá v teréne, ak modul fyzicky nepasuje do panelu.

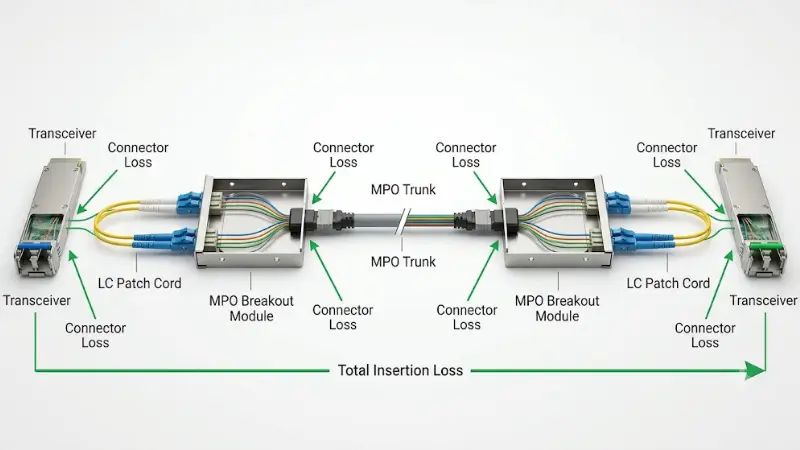

7. Strata vloženia a rozpočet na prepojenie

Každý spárovaný pár, spoj a modul spotrebuje časť rozpočtu. Štruktúrovaný kanál MPO pridáva viac spárovaných párov ako jednoduchý duplexný prepojok, takže marža zmizne rýchlejšie, ako ľudia očakávajú. Ak to chcete skontrolovať, spočítajte: povolenú stratu kanála transceivera, útlm vlákna na vzdialenosť, každý pár konektorov (zvyčajne niekoľko desatín dB, nižší pre nízke-stupne strát), párové páry modulu, straty prepojovacích-káblov a bezpečnostnú rezervu. Porovnajte súčet so špecifikovanou stratou vloženia kanála transceivera, ktorú definujú klauzuly IEEE 802.3 PMD pre každé rozhranie. Keď je marža nízka, chráni ju modul s nízkou{7}}stratou a vysoko{8}}kvalitný kmeň.

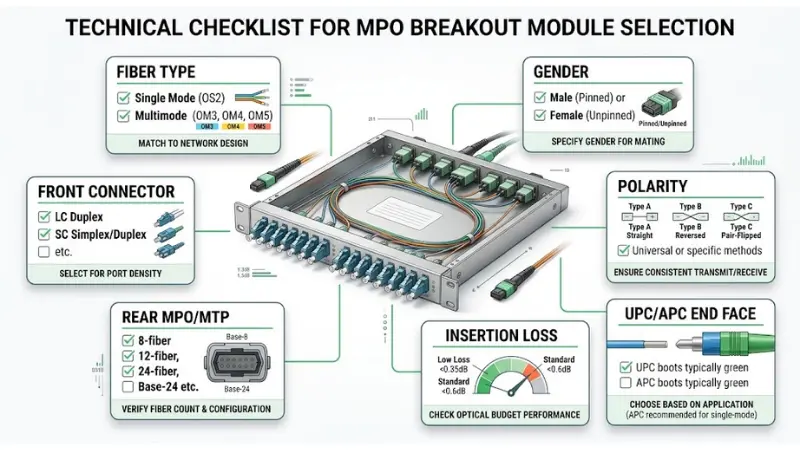

Kontrolný zoznam špecifikácie modulu MPO Breakout

Spustite to pred objednávkou. Každý riadok je parameter, prečo na ňom záleží a chyba, ktorej predchádza.

Typické príklady konfigurácie

Sú reprezentatívne, nie sú vyčerpávajúce, ale ukazujú, ako sa počet vlákien a štýl rozdelenia mapujú na skutočné rozhrania.

• 40 GBASE-SR4 (QSFP+):osem multimódových vlákien. Modul MPO-to{2}}LC rozdeľuje kufor do LC na pripojenie k portom 10G alebo ho kazeta poľa prenáša priamo do iného QSFP+.
• 100 GBASE-SR4 (QSFP28):osem multimódových vlákien, ktoré sa rozdelia na štyri 25G spojenia. 8-vláknový kmeň a modul udržujú všetky vlákna aktívne.
• 400G single-režim DR4:osem jedno{0}}vláknových vlákien na 12-vláknovom APC MPO, ktoré sa rozdelia na štyri 100G spojenia. Všimnite si tu požiadavku APC – modul UPC túto cestu neobslúži.
• Telecom a ISP agregácia:veľa duplexných obvodov je konsolidovaných do zväzkov medzi ODF a transportným zariadením, kde moduly udržujú snímku čitateľnú.

Keď paralelná optika používa natívne QSFP-na{1}}QSFP, anMTP-na-kazetu LCje bočný{0}}diel panela, vďaka ktorému je prechod čistý a zdokumentovateľný.

Kedy nepoužívať MPO Breakout Module?

Modul je nesprávna voľba tak často, ako je správna:

• Krátke, dočasné alebo laboratórne odkazy.Vejárový-prerušovací kábel je jednoduchší a lacnejší a označovanie nie je-problém v malom rozsahu.
• Priame pripojenia-k{1}}zariadeniu.Ak sú dve škatule od seba vzdialené jeden meter, vejárový{0}}výsuv alebo zostava s priamym{1}}pripojením sa panelu úplne vyhýba.
• Prostredia s nízkou{0}}hustotou.Pod niekoľkými odkazmi na stojan, označenie modulu a výhody ochrany batožinového priestoru-neodôvodňujú náklady ani priestor v stojane.

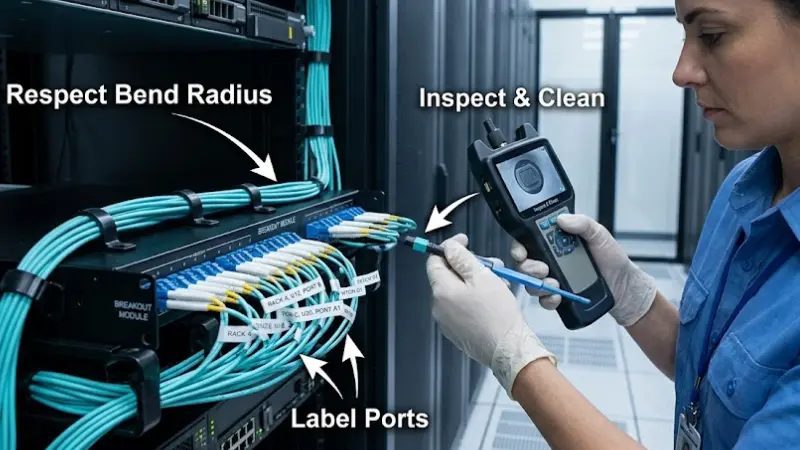

Najlepšie postupy inštalácie a správy káblov

Pred párením skontrolujte a očistite každú koncovú plochu

Znečistenie je hlavnou príčinou porúch vlákien a objímka MPO má veľa vlákien až špinavých naraz. Skontrolujte a vyčistite podľa definovaného štandardu -, ktorým je uznávaná referenciaIEC 61300-3-35, ktorá stanovuje kritériá vyhovenia/zlyhania pre čistotu koncových{0}}tvárí a vo svojom najnovšom vydaní pridáva pokyny špecifické pre konektory MPO.

Úplne označte oba konce

Zaznamenajte modul, polohu panela, číslo portu, ID kanála a cieľ. Úplné označenia sú to, čo premení budúcu chybu z hodiny sledovania na dvojminútovú{1}} opravu.

Rešpektujte polomer ohybu

Netlačte káble do úzkych ohybov. Porušenie minimálneho polomeru ohybu okamžite zvyšuje útlm a skracuje životnosť kábla.

Nechajte kmeň na pokoji

Vykonajte rutinnú opravu predných portov. Zakaždým, keď narušíte konektor zadného poľa, riskujete prach, nesprávne zarovnanie a ďalšie straty.

Po inštalácii otestujte a zdokumentujte

Overte stratu vloženia, kontinuitu a polaritu a archivujte výsledky pre kritické prepojenia. Prvá inštalácia je najlacnejší čas na zachytenie chyby polarity alebo pohlavia.

Kontrolný zoznam na riešenie problémov: Keď sa odkaz MPO nezobrazí?

Ak je odkaz po čistej inštalácii tmavý alebo chybný, pred podozrením na optiku si ich preštudujte:

• Ukončite-čistotu tváre.Znova-skontrolujte a vyčistite objímku MPO aj predné plochy LC/SC.
• TX/RX a polarita.Potvrďte, že vysielanie dosiahne príjem od konca po koniec; chyba polarity je najpravdepodobnejšou príčinou, keď všetko fyzicky sedí.
• Pohlavie konektora.Overte, či sú pripnuté spojky až odopnuté na zadnom MPO.
• Ukončiť-typ tváre.Skontrolujte, či ste nikde v ceste nespojili UPC s APC.
• Typ a trieda vlákna.Potvrďte konzistenciu SM/MM a sklon OM cez kmeň, modul a prepojky.
• Kompatibilita transceivera.Prispôsobte optiku vláknu, dosahu a rýchlosti.
• Prepojiť rozpočet.Znova-pridajte stratu; tesný okraj plus okrajový pár konektorov vás môže pretlačiť.

Čo poskytnúť pri žiadosti o cenovú ponuku?

Väčšina oneskorení cenových ponúk pochádza z chýbajúcich parametrov, nie z ceny. Ak chcete získať presné odporúčanie modulu v jednom prechode, pošlite spolu tieto:

• Režim a stupeň vlákna (SM alebo MM OM3/OM4)
• Predný konektor a počet (LC/SC, duplex/simplex, počet portov)
• Počet zadných vlákien MPO/MTP (8/12/16/24)
• MPO pohlavie (muž/pripnuté alebo ženské/nepripnuté)
• Čelo (UPC alebo APC) pre prednú aj zadnú časť
• Metóda polarity pre celý kanál
• Stupeň straty (štandardná alebo nízka{0}}strata) a akýkoľvek odkaz-cieľ rozpočtu
• Veľkosť modulu a panel/kryt musí pasovať
• Množstvo a aplikácia alebo vysielač, ktorému slúži

Krátky kanálový diagram odpovedá na väčšinu z nich naraz. S týmito detailmi môžetepožiadať o cenovú ponukua mať konfiguráciu skôr potvrdenú ako uhádnutú.

FAQ

Je MTP to isté ako MPO?

MTP je špecifický vysoko{0}}výkonný konektor postavený na rozhraní MPO, takže je-kompatibilný s MPO, ale predstavuje prémiový variant. Pri obstarávaní vždy potvrďte, či projekt vyžaduje MPO, MTP, alebo oboje.

Aký je rozdiel medzi vylamovacím modulom MPO a kazetou MPO?

Zvyčajne ide o ten istý objekt, ktorý sa pozerá dvoma spôsobmi. „Kazeta“ opisuje priložený modulárny tvar, ktorý sa zasúva do panelu; "breakout module" popisuje funkciu prerušenia MPO/MTP vlákien do LC alebo SC.

Dá sa jeden modul použiť pre jeden-režim aj pre viacrežim?

Nie. Modul je vyrobený pre jeden typ vlákna. Použitie multimódového modulu v jednom-režime prepojenia alebo naopak nebude fungovať správne.

Ako zistím, ktorú polaritu zvoliť?

Skontrolujte celý kanál - transceivery, kmeň, adaptéry, prepojky a modul - a zachovajte konzistentnú jednu metódu. Ak si nie ste istí, pošlite pred objednávkou svojmu dodávateľovi schému prepojenia.

Koľko LC portov mi dáva 12-vláknový MPO modul?

Šesť LC duplexných portov, pretože každé duplexné prepojenie používa dve vlákna. 8-vláknový modul dáva štyri a 24-vláknový modul dáva dvanásť.

Mám si objednať mužské (pripnuté) alebo ženské (nepripnuté) MPO?

Závisí to od toho, s čím sa modul spája: jedna strana každého spárovaného páru musí byť pripnutá a druhá odopnutá. Pred objednávkou potvrďte pohlavie kufra a adaptéra, ku ktorému sa pripája.

Kedy je breakout kábel lepší ako modul?

Pre krátke, dočasné, s nízkou{0}}hustotou alebo priame prepojenia-na-zariadenie je jednoduchší a lacnejší kábel-. Moduly vyhrávajú na stálych, hustých, štruktúrovaných chodoch, ktoré vyžadujú označenie a ochranu kufra.

Potrebujem APC na MPO, ak moje LC porty sú UPC?

To závisí od požiadavky na návratnosť{0}}odkazu a od zvyšku kanála, nie od samotných LC portov. APC sa vyžaduje pre PON a mnohé telekomunikačné cesty; dôsledne špecifikujte koncovú plochu a nikdy nespájajte UPC s APC.

Sú MPO breakout moduly len pre dátové centrá?

Nie. Používajú sa aj v telekomunikačných miestnostiach, sieťach ISP, centrálnych kanceláriách a podnikových chrbticových sieťach - všade tam, kde je potrebné usporiadať a sledovať vlákno s vysokou-hustotou.

Aké informácie mám poslať pre cenovú ponuku?

Režim a stupeň vlákna, predný konektor a počet, počet zadných vlákien, pohlavie MPO, koncová plocha, polarita, stupeň straty, veľkosť modulu, množstvo a aplikácia. Kanálový diagram pokrýva väčšinu z toho.

Kľúčové informácie

Oddeľovací modul MPO premení zväzok MPO/MTP s vysokou{0}}hustotou na organizované záplatovanie LC alebo SC, čím znižuje preťaženie, chráni chrbticu a uľahčuje migráciu 40G/100G/400G. Rozhodnutie, na ktorom záleží, nie je počet portov -, ale zhoda typu vlákna, typu a pohlavia konektora, koncovej strany, polarity, stupňa straty a faktora tvaru v rámci celého kanála. Najprv špecifikujte tieto parametre, potvrďte ich v porovnaní s vašimi vysielačmi a prijímačmi a modul sa raz nainštaluje a zostane tichý.
