Čo je to MTP konektor?

Konektor MTP je viac{0}}vláknový konektor{1}}optický konektorktorá ukončuje viacero vlákien v jednej objímke. Názov je skratkou pre Multi-fiber Termination Push-on. Kde majú radi tradičné duplexné konektoryLCaleboSCzvládne jedno alebo dve vlákna na zástrčku, konektor MTP môže preniesť 8, 12, 16, 24 alebo dokonca 32 vlákien cez jediné rozhranie.

Vďaka tomu sú konektory MTP praktickou voľbou všade tam, kde záleží na hustote vlákien - chrbticová kabeláž medzi distribučnými oblasťami, štruktúrovaná kabeláž v dátových sálach a paralelné optické linky podporujúce prenos 40G, 100G, 400G a 800G. Namiesto spravovania desiatok jednotlivých duplexných prepojovacích káblov môže inštalatér nasadiť jedinú zostavu kmeňa MTP a podľa potreby ju rozložiť na každom konci.

Konektor MTP vs MPO: Aký je rozdiel?

Táto otázka sa objavuje takmer v každom rozhovore o obstarávaní MTP a na rozdiele záleží viac, ako si mnohí kupujúci uvedomujú.

MPO(Multi{0}}fiber Push On) je všeobecný formát konektora definovaný medzinárodnými štandardmiIEC 61754-7a TIA-604-5 (tiež známy ako FOCIS 5). Každý výrobca môže vyrobiť konektor MPO, pokiaľ spĺňa tieto špecifikácie rozhrania.

MTPje značková, vysokovýkonná{0}}verzia konektora MPO, navrhnutá a vyrobená spoločnosťou US Conec. PodľaTechnická dokumentácia US Conec, MTP konektory sú plne v súlade so všetkými štandardmi MPO (IEC 61754-7-1, IEC 61754-7-2 a TIA-604-5) a môžu byť prepojené s akoukoľvek zástrčkou MPO v súlade so štandardom. Konektory MTP však obsahujú technické vylepšenia, ktoré generickým konektorom MPO zvyčajne chýbajú – vrátane odnímateľného puzdra pre prepólovanie poľa, eliptických vodiacich kolíkov s väčšou toleranciou, ktoré znižujú opotrebovanie vodiaceho otvoru, plováku objímky pre lepší fyzický kontakt pri zaťažení a optimalizovaného dizajnu pružiny, ktorý zabraňuje poškodeniu pásika vlákien.

Prakticky povedané: všetky konektory MTP sú -kompatibilné s MPO, ale nie všetky konektory MPO poskytujú výkon na úrovni MTP-. Pre krátke, nízko{3}}stratové-rozpočtové prepojenia v hustých prostrediach -, najmä tie, ktoré podporujú 100G alebo 400G paralelnú optiku -, môžu byť prísnejšie tolerancie konektora MTP rozdielom medzi kanálom, ktorý prejde certifikáciou, a kanálom, ktorý nie.

Pre hlbšie porovnanie si pozrite našeVedenie vlákien MPO/MTP.

Vysvetlenie typov konektorov MTP

Výber správneho konektora MTP znamená pochopenie niekoľkých štrukturálnych funkcií, ktoré priamo ovplyvňujú kompatibilitu a výkon. Tu sú tie najdôležitejšie.

MTP muž vs žena: Aký je rozdiel?

Konektory MTP sa dodávajú v prevedení samec a samica a nejde len o označenie -, ale určuje, či sa dva konektory môžu fyzicky spojiť.

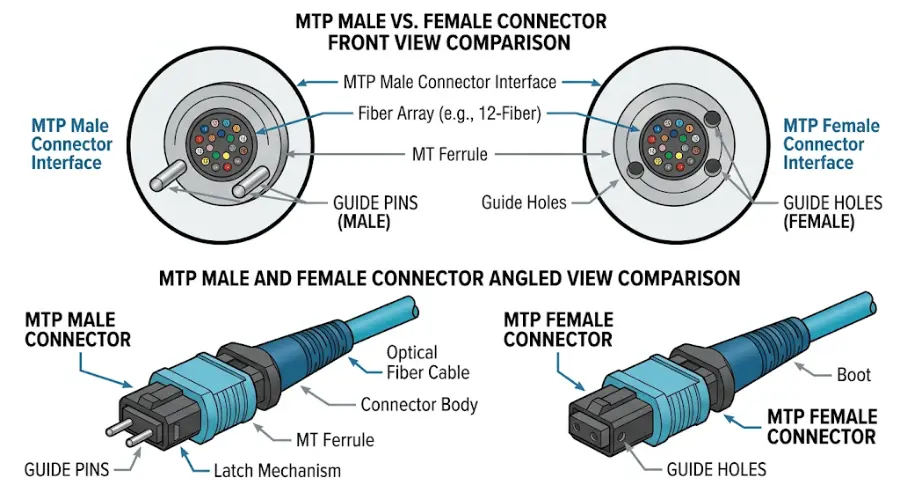

A samec MTP konektorobsahuje vyrovnávacie vodiace kolíky, ktoré vyčnievajú z čela objímky. Asamica MTP konektormá vodiace otvory, ale žiadne kolíky, navrhnuté tak, aby vložili a zarovnali s kolíkmi na samčej strane. Správne pripojenie vždy spáruje jednu zástrčku s jednou zástrčkou. Dva samčie konektory sa nemôžu spojiť priamo - kolíky budú kolidovať. Dva zásuvkové konektory sa tiež nemôžu zhodovať, pretože nie je čo udržiavať zarovnanie vlákien.

Vo väčšine systémov štruktúrovanej kabeláže používajú hlavné káble na oboch koncoch samičie konektoryAdaptér MTP/MPOv patch paneli používa pripnuté (mužské) rozhranie zarovnania. Porty aktívneho vybavenia (vysielače, prijímače, linkové karty) sú zvyčajne tiež pripojené, takže prepojovacie káble, ktoré sa k nim pripájajú, používajú zástrčky MTP samice.

Bežná chyba pri obstarávaní: objednávanie všetkých -samčích alebo všetkých{1}}samičích zostáv bez kontroly párovacieho rozhrania na oboch koncoch. V teréne to znamená konektor, ktorý sa fyzicky neusadí, čo vedie k zmenám objednávok a oneskoreniu projektu.

Orientácia kláves hore a kláves dole

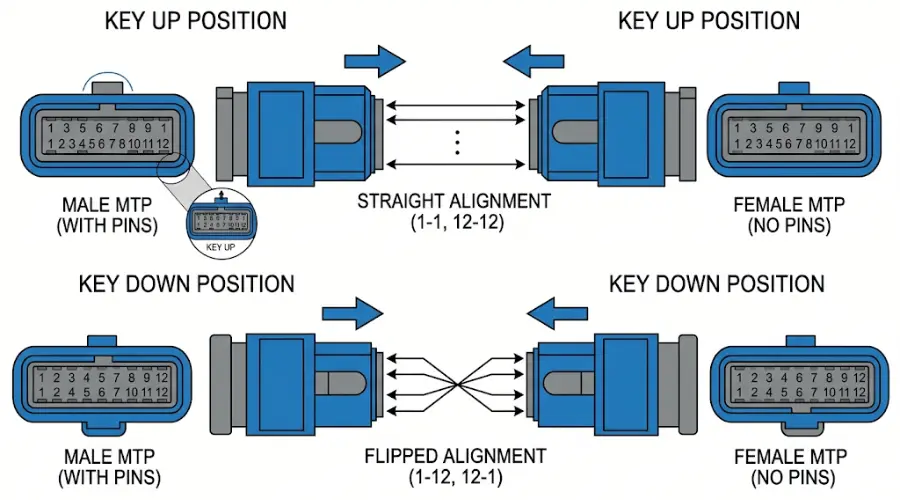

Každý konektor MTP má vyvýšený kľúč (vyvýšenina na kryte), ktorý ovláda jeho polohu otáčania v adaptéri. Keď sa dva konektory zapájajú cez adaptér, ich relatívna orientácia kľúča - kľúč nahor alebo kľúč nahor nadol - určuje, ako sa polohy vlákna mapujú z jedného konca na druhý.

Orientácia je úzko spätá s polaritou, ale nie je to to isté. Poloha kľúča ovplyvňuje, ktorá poloha vlákna na jednej zástrčke sa zhoduje s ktorou polohou na protiľahlej zástrčke. Nesprávna orientácia vytvára spojenie, ktoré je fyzicky prepojené, ale opticky nesprávne smerované.

UPC vs APC End Face Polish

Konektory MTP sú k dispozícii s dvoma typmi-leštenia tváre:

• UPC (ultra fyzický kontakt)- ploché, kolmé leštenie, ktoré poskytuje dobrý výkon pri strate návratnosti. Toto je štandardná voľba pre väčšinu aplikácií multimódových dátových centier a mnoho prepojení v jednom-režime.
• APC (Uhlový fyzický kontakt)- 8-uhlový lesk, ktorý výrazne znižuje odrazy zozadu. APC sa zvyčajne vyžaduje v aplikáciách, kde je kritická strata návratu, ako sú CATV, PON/FTTH a niektoré diaľkové alebo analógové systémy.

Konektory UPC a APC súnezameniteľné. Spojením konektora UPC s konektorom APC sa poškodia obe čelné plochy objímky. Pred objednaním vždy overte koncový-typ tváre podľa návrhu systému. Podrobné porovnanie typov leštidiel nájdete v našomSprievodca PC vs UPC vs APC.

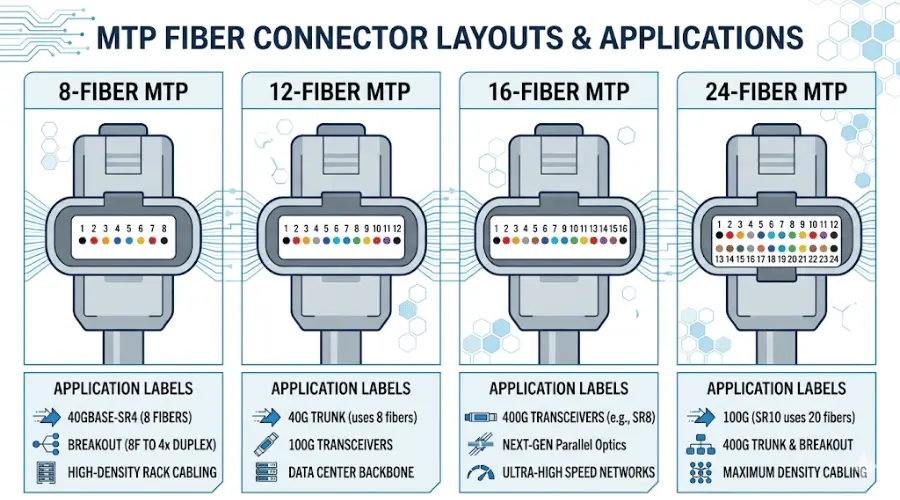

Počet vlákien konektora MTP: 8, 12, 16 a 24 vlákien

Počet vlákien určuje, koľko optických kanálov nesie jeden MTP konektor. Správna voľba závisí od typu vysielača, schémy rozdelenia a plánu rastu pre prepojenie -, nielen od toho, čo bude na sklade.

8-vláknové MTP konektory

8-vláknové MTP konektory sú bežné v paralelných optických aplikáciách, kde transceiver využíva štyri vysielacie a štyri prijímacie vlákna. To zahŕňa 40G SR4 (pomocou modulov QSFP+) a niektoré konfigurácie 100G SR4. Ak nasadzujete 40G prepojenia cez OM3 alebo OM4 multimode vlákno, 8-vláknové MTP zostavy spárované s príslušnýmiPrerušovacie káble MTP-na{1}}LCsú štandardným prístupom.

12-vláknové MTP konektory

12-vláknové MTP konektory sú najrozšírenejším formátom v štruktúrovanej kabeláži. Slúžia ako základná jednotka pre väčšinu kmeňových káblov MTP, kazetových modulov a prepojovacích panelov. Dokonca aj v aplikáciách 8-vláknovej optiky sa často používajú 12-vláknové zväzky, pretože poskytujú voľnú kapacitu vlákna pre budúcu migráciu. Pre100G kabeláž12-vláknové zostavy MTP zostávajú základom.

16-vláknové MTP konektory

16-vláknové MTP konektory sú čoraz relevantnejšie, pretože optika 400G a 800G vstupuje do produkčných sietí. Normy ako 400G SR8 a DR8 vyžadujú osem vysielacích a osem prijímacích pruhov - spolu 16 aktívnych vlákien. Norma IEC 61754-7-3 špecificky definuje dvojradové, 16-vláknové rozhranie MPO pre tieto aplikácie. Tímy plánujúce migráciu paralelnej optiky 400G by mali vyhodnotiť, či ich diaľková a kazetová infraštruktúra podporuje 16-vláknové pripojenie.

24-Fibre a MTP konektory s vyššou hustotou

24-vláknové zostavy MTP zhromažďujú viac vlákien do jedného pripojovacieho bodu, čo znižuje využitie cesty a zjednodušuje nasadenie chrbtice vo veľkých-prostrediach. Sú obzvlášť užitočné pri konverzných návrhoch zo základne 12 na základnú 24 av zariadeniach, kde je prioritou maximalizácia hustoty vlákien na jednotku racku. 24-vláknové konektory však vyžadujú väčšiu pozornosť plánovaniu polarity, čisteniu a testovaniu – s dvojnásobným počtom koncových plôch vlákna v jednej zástrčke je riziko kontaminácie primerane vyššie.

Ako funguje polarita konektora MTP (typ A vs B vs C)

Polarita je miesto, kde dochádza k väčšine chýb v kabeláži MTP. Určuje, či vysielaný signál (Tx) na jednom konci optického spojenia správne dosiahne prijímací port (Rx) na druhom konci. V duplexnom LC zapojení je polarita relatívne jednoduchá - jedno vlákno prenáša Tx, druhé nesie Rx. V systéme MTP s 8, 12 alebo 24 vláknami v jednom konektore sa udržiavanie správneho mapovania Tx-na{8}}Rx naprieč každým párom vlákien prostredníctvom káblov, kaziet a prepojovacích káblov stáva problémom na-úrovni dizajnu.

Prečo sa vyskytujú chyby polarity

Chyba polarity nebráni fyzickému spojeniu. Konektory stále sedia, spojenie vyzerá „normálne“ a základná kontinuita môže dokonca prejsť. Optické cesty sú však nesprávne nasmerované - vysielače sa pripájajú k vysielačom alebo sú pozície vlákien zakódované. Výsledkom je prepojenie, ktoré je fyzicky úplné, ale logicky nefunkčné. V dátovom centre so stovkami alebo tisíckami pripojení MTP je následné sledovanie chyby polarity časovo-náročné a drahé.

Metódy polarity typu A, typu B a typu C

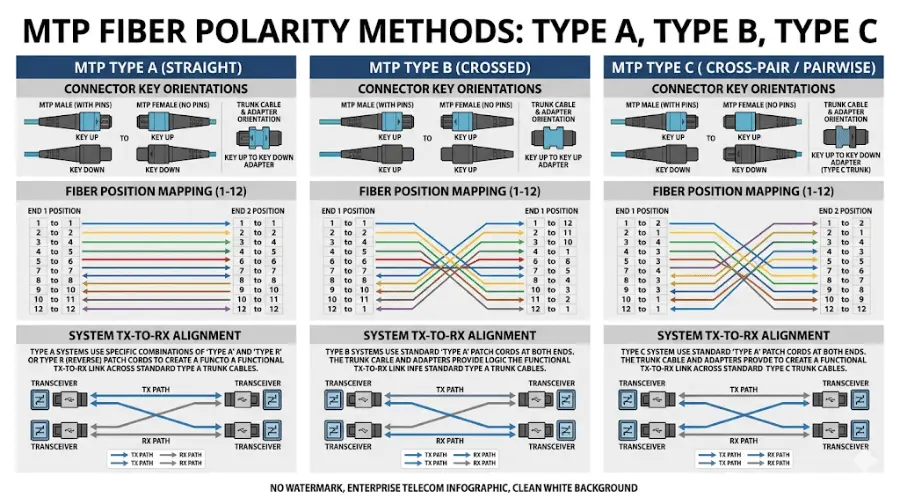

TheNorma ANSI/TIA-568.3-Edefinuje tri metódy primárnej polarity pre systémy MPO/MTP, pričom každá používa iný typ hlavného kábla a konfiguráciu adaptéra:

• Typ A (priamy{0}}cez)- Hlavný kábel má na jednom konci konektor-nahor a na druhom konci-nadol. Vlákno na pozícii 1 sa dostane do pozície 1 na vzdialenom konci. Typ A je najbežnejšou metódou v kazetovej{7}}štruktúrovanej kabeláži. Vyžaduje si to duplexnú prepojku A-do{10}}B na jednom konci a -do{12}}duplexnú prepojku na druhom konci, čo znamená, že musia byť na sklade dva rôzne typy prepojovacích káblov.
• Typ B (obrátený)- Hlavný kábel má na oboch koncoch kľúčové-konektory, takže poradie vlákien je obrátené (pozícia 1 mapuje pozíciu 12). Typ B je široko používaný v priamych MPO-to{6}}paralelných optikách MPO, ako sú 40G SR4 a 100G SR4. Používa štandardné duplexné prepojky A-do{12}}B na oboch koncoch, čím sa zjednodušuje inventár prepojovacích káblov.
• Napíšte C (preklápanie-po páre)- Podobne ako typ A v orientácii kľúča (kláves hore nadol), ale každý susediaci pár vlákien je interne prehodený (pozícia 1 prejde na pozíciu 2, pozícia 2 na pozíciu 1 atď.). Typ C umožňuje štandardné duplexné prepojky A-do{7}}B na oboch koncoch, ale používa zložitejší dizajn kábla.

Norma TIA-568.3-E zaviedla aj dve novšie univerzálne metódy U1 a U2, ktorých cieľom je zjednodušiť zhodnosť komponentov. Metódy A/B/C však zostávajú dominantné v súčasných nasadeniach.

Kritické pravidlo:Vyberte si jednu metódu polarity a dodržujte ju počas celej inštalácie. Miešanie typov polarity v rámci toho istého spojenia porušuje mapovanie Tx/Rx a je jednou z najbežnejších príčin nevysvetliteľných porúch spojenia.

Ako sa vyhnúť chybám v polarite

Pred objednaním akýchkoľvek komponentov definujte úplnú architektúru prepojenia - od transceivera po transceiver -. To znamená zdokumentovať:

• Typ rozhrania transceivera a pinout
• Pohlavie konektora v každom bode pripojenia
• Typ polarity kábla kufra (A, B alebo C)
• Typ kazety alebo modulu a interné mapovanie
• Konfigurácia prerušovacieho alebo zväzkového kábla
• Typ duplexného prepojovacieho kábla (A-do-B alebo A-do-A)

Keď sú všetky tieto naplánované spolu, nasadenie je jednoduché. Keď je niekto ponechaný na to, aby „zisťoval v teréne“, riziko nesúladu polarity prudko stúpa.

Kde sa používajú MTP konektory

Dátové centrá a cloudová infraštruktúra

Konektory MTP sú štandardným viac{0}}vláknovým rozhraním v dátových centrách vytvorených na mieru. Umožňujú rýchle nasadenie-vláknových prepojení s vysokou hustotou medzi prepínačmi, servermi a úložiskom -, ktoré podporujú rýchle presuny, pridávania a zmeny, ktoré si vyžadujú cloudové a kolokačné prostredia. V architektúrach chrbtových{5}}listov tvoria hlavné káble MTP chrbticu sMTP kazetové modulyposkytovanie prechodu na LC duplexné porty na okraji zariadenia.

Chrbtica a štruktúrovaná kabeláž

V podnikových a kampusových sieťach zjednodušujú zostavy MTP chrbticové vlákna medzi telekomunikačnými miestnosťami, hlavnými rozvodnými rámami a skriňami zariadení. Jediný 12-alebo 24{5}}vláknový MTP kmeň nahrádza to, čo by inak bolo šesť alebo dvanásť samostatných duplexných vedení, čím sa znižuje preťaženie káblových žľabov a čas inštalácie. Praktické porovnanie vysokohustotnej kabeláže-založenej na MTP a LC s vysokou hustotou nájdete v našomLC vs MTP/MPO hustota sprievodca.

Vysoko{0}}rýchlostná migrácia: 40G, 100G, 400G a viac

Jedným z najsilnejších argumentov pre MTP infraštruktúru je pripravenosť na migráciu. Dobre-navrhnutý MTP kufrový a kazetový systém podporuje prechody 10G-na-40G, 40G-na{11}}100G a 100G na 400G s minimálnymi zmenami fyzickej vrstvy – často stačí vymeniť kazetový modul a chrbticový vysielač na mieste. Pre plánovanie tímovjedno{0}}režimové a multirežimové rozhodnutiapre budúcu-podporu rýchlosti je konektor MTP spoločným menovateľom oboch typov vlákien.

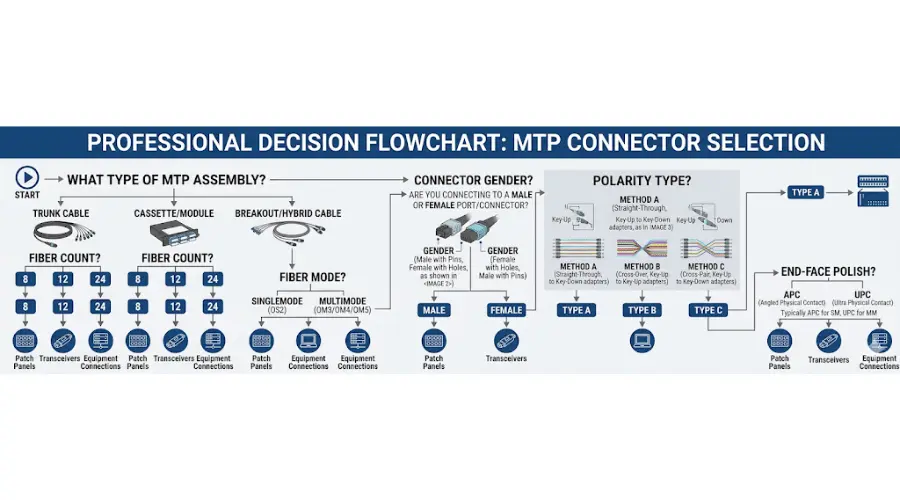

Ako si vybrať správny MTP konektor

Výber MTP nie je jedno rozhodnutie - je to séria prepojených možností, ktoré musia byť v súlade s celkovým dizajnom kanála. Tu je praktická postupnosť.

Krok 1: Priraďte počet vlákien k optike

Začnite s transceiverom. Modul 40G SR4 QSFP+ používa 8 vlákien (4 Tx + 4 Rx). 100G SR4 QSFP28 tiež používa 8 vlákien. 400G SR8 QSFP-DD používa 16 vlákien. Výber nesprávneho počtu vlákien znamená buď plytvanie vláknami, alebo - ešte horšie - nedostatok aktívnych vlákien na fungovanie optiky. Ak používate 12-vláknové zväzky s 8-vláknovou optikou, zistite, ktoré 4 vlákna sú tmavé, a podľa toho si naplánujte mapovanie kaziet.

Krok 2: Overte pohlavie konektora v každom bode

Zmapujte každé spojenie v prepojení: port transceivera, prepojovací kábel, panel adaptéra, koncovka hlavného kábla, kazetový port. V každom bode párenia musí byť jedna strana samec (pripnutá) a druhá samica (nepripnutá). Chyby pri objednávaní tu patria medzi najbežnejšie - a najnákladnejšie - chyby polí pri nasadení MTP.

Krok 3: Vyberte a uzamknite metódu polarity

Vyberte typ A, B alebo C pre celú inštaláciu. Nemiešajte metódy. Uistite sa, že každý komponent v kanáli -, kazeta, adaptér, prepojovací kábel - má rovnakú schému polarity. Zdokumentujte to a komunikujte s každým tímom zapojeným do inštalácie.

Krok 4: Vyberte režim Single Mode alebo Multimode

Typ vlákna musí zodpovedať optike a aplikačnej vzdialenosti. Odkazy dátových centier s krátkym{1}}dosahom (menej ako 100 metrov) zvyčajne používajú OM3 alebo OM4multimódové vlákno. Prepojenia na dlhšie-vzdialenosti, chrbticové siete kampusu a predné-pripojenie/backhaul spojenia vo všeobecnosti vyžadujújedno{0}}režimové vlákno. Táto voľba ovplyvňuje aj koncovú plochu konektora - jednoduché{2}}prepojenie v určitých aplikáciách môže vyžadovať leštenie APC.

Krok 5: Rozhodnite sa pre typ zostavy - Trunk, Cassette alebo Breakout

Nie každé prepojenie MTP je nasadené rovnakým spôsobom. Tri hlavné typy zostáv plnia rôzne úlohy:

• Hlavný kábel MTP- Zostava MTP-do{2}}MTP používaná na chrbticovú konektivitu medzi prepojovacími panelmi alebo distribučnými oblasťami. Dostupné v rôznych počtoch a dĺžkach vlákien. PozriPatch káble MTP/MPOpre príklady.
• MTP kazetový modul- Z výroby-ukončený kryt, ktorý rozdeľuje rozhranie MTP na viacero duplexných portov LC alebo SC. Kazety sú nevyhnutné v systémoch štruktúrovanej kabeláže, kde zariadenia používajú duplexné konektory, ale chrbtica je založená na MTP-.
• Vylamovací (zväzkový) kábel MTP- Vejárová{1}}zostava, ktorá rozdeľuje jeden konektor MTP na samostatné duplexné konektory (zvyčajne LC). Prerušovacie káble ako napr12-vláknový postroj MPO-na-LCsa používajú tam, kde sa uprednostňuje priamy-rozvetvovanie pred kazetovým{1}}prístupom.

Toto rozhodnutie ovplyvňuje súčasnú funkčnosť aj budúcu škálovateľnosť. Kazetový{1}}prístup je jednoduchšie prekonfigurovať počas migrácie rýchlosti. Prístup založený na prelomení-môže ponúknuť nižšiu stratu vloženia pre krátke, point{4}}to{5}}odkazy.

Bežné chyby pri nákupe a inštalácii MTP

Zamieňanie pohlavia a polarity

Pohlavie (muž vs žena) určuje fyzické párenie. Polarita (A, B, C) určuje mapovanie signálovej cesty. Súvisia - oba zahŕňajú orientáciu konektora -, ale nejde o vzájomne zameniteľné koncepty. Objednávky, ktoré si tieto dve veci zamieňajú, často vedú k komponentom, ktoré fyzicky pasujú, ale vytvárajú logicky nefunkčné odkazy.

Za predpokladu, že konektory MTP priamo nahradia LC alebo SC

Konektor MTP sa nezapája do portu LC alebo SC. Sú to zásadne odlišné rozhrania. Na pripojenie chrbticovej siete založenej na MTP-k zariadeniu, ktoré používa duplexLC konektory, potrebujete prechodové zariadenie: buď kazetový modul, vylamovací kábel alebo adaptérový panel. Preskočenie tohto kroku je prekvapivo bežným prehliadnutím plánovania.

Ignorovanie End{0}}kontroly a čistenia tváre

Viac{0}}vláknové konektory sú veľmi citlivé na kontamináciu, pretože na jednej strane objímky je odkrytých viacero jadier vlákien. PodľaSprievodca konektormi Fluke Networks MPOdokonca aj malé častice na koncovej ploche MTP môžu ovplyvniť viacero kanálov súčasne a uvoľnené nečistoty môžu migrovať do jadrovej zóny počas párenia. Nasleduje štandardný-proces kontrolyIEC 61300-3-35, ktorá špecifikuje kritériá čistoty pre viacvláknové objímky{0}} a odporúča skontrolovať celý povrch objímky pred hodnotením jednotlivých zón vlákna.

Objednávanie nesprávneho počtu vlákien

12-vláknový konektor MTP a 8vláknový konektor MTP môžu pochádzať z rovnakej skupiny produktov, ale nie sú zameniteľné v danom dizajne prepojenia. Počet vlákien sa musí zhodovať s počtom aktívnych dráh transceivera a schémou prerušenia. Ak máte pochybnosti, zarovnajte počet vlákien s údajovým listom transceivera - nie s tým, čo použil posledný projekt.

Ako čistiť a udržiavať MTP konektory

Čistenie nie je voliteľné v sieťach s optickými vláknami a je obzvlášť dôležité v systémoch s viacerými vláknami{0}}, kde jedna špinavá koncovka môže znehodnotiť 12 alebo 24 kanálov naraz. Podrobné pokyny nájdete v našompokyny na údržbu a čistenie optických vlákien.

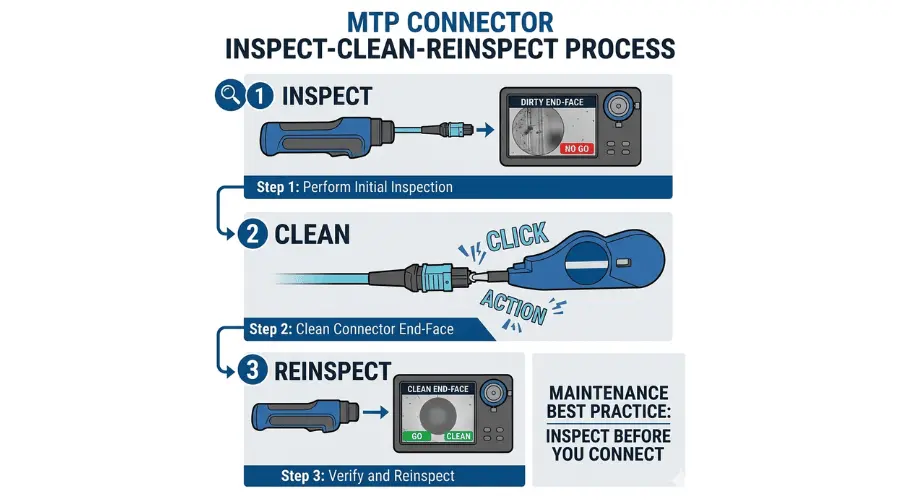

Proces kontroly-vyčistenia{1}}opätovnej kontroly

Akceptovaný osvedčený postup - odporúčaný normou IEC 61300-3-35 a posilnený hlavnými výrobcami testovacích zariadení – má tri kroky:

1. Skontrolujtečelná plocha konektora pod zväčšením pred spojením. Pre MTP konektory to znamená najprv skontrolovať celú pravouhlú objímku a potom preskúmať jednotlivé koncové plochy vlákna v zónach A (jadro) a B (plášť).
2. Čistýkoncovú plochu pomocou čistiaceho nástroja špeciálne navrhnutého pre geometriu objímky MTP/MPO. Štandardné jedno-čistiace prostriedky na vlákna nepokrývajú celú-čelnú plochu konektora s viacerými vláknami.
3. Znovu skontrolujtepo vyčistení, aby ste sa uistili, že kontaminácia bola odstránená. Preskočenie opätovnej kontroly môže zanechať častice, ktoré sa počas pripojenia prenesú na spojovací konektor.

Prečo je kontaminácia tvrdšia vo viacerých-vláknových prepojeniach

Pri duplexnom LC konektore znečistenie ovplyvňuje jedno vlákno. S 12-vláknovým MTP konektorom môže jedna častica na nesprávnom mieste spôsobiť špičky vložnej straty, zvýšenú stratu spätného toku alebo občasné chyby vo viacerých kanáloch. V 24-vláknovom konektore sa riziko zdvojnásobí. To je dôvod, prečo dátové centrá, ktoré sa spoliehajú na MTP infraštruktúru, investujú do automatizovaných rozsahov kontroly MTP, ktoré poskytujú výsledky vyhovujúci/neúspešný podľa kritérií IEC 61300-3-35 – manuálna kontrola cez 12 alebo 24 koncových plôch vlákien je príliš pomalá a príliš nekonzistentná v rozsahu.

FAQ o MTP konektoroch

Je MTP to isté ako MPO?

Nie presne. MPO je generický multi-formát konektora pre vlákna definovaný normami IEC 61754-7 a TIA-604-5. MTP je vysokovýkonná verzia MPO konektora vyrobená spoločnosťou US Conec s technickými vylepšeniami pre nižšiu vložnú stratu, lepšiu mechanickú odolnosť a odnímateľný kryt. Konektory MTP sú plne kompatibilné so štandardnými konektormi MPO.

Môžu sa dva samčie MTP konektory spojiť priamo?

Nie. Správne spojenie MTP vždy vyžaduje jeden samčí (kolíkový) konektor a jeden samica (nepripojený) konektor. U dvoch samčích konektorov sa ich vodiace kolíky zrazia, čím sa znemožní spárovanie a hrozí poškodenie kolíkov.

Sú MTP konektory kompatibilné s LC alebo SC?

Nie priamo. MTP a LC/SC sú rôzne formáty konektorov. Na prechod medzi nimi potrebujete kazetový modul, prerušovací kábel alebo panel adaptéra, ktorý poskytuje MTP-na{3}}duplexnú konverziu.

Čo je lepšie pre káble s vysokou{0}}hustotou - MTP alebo duplexné LC?

Pre chrbticovú a kmeňovú kabeláž, kde záleží na hustote vlákien a rýchlosti nasadenia, je MTP vo všeobecnosti efektívnejšou voľbou. Duplex LC zostáva štandardom na okraji vybavenia, kde sú potrebné individuálne pripojenia portov. Vo väčšine návrhov dátových centier sa oba používajú spolu - MTP v chrbtici, LC v rozhraní zariadenia. Podrobné porovnanie nájdete v našomSprievodca LC vs MTP/MPO.

Kedy by som mal použiť APC namiesto UPC na konektore MTP?

APC použite, keď aplikácia vyžaduje veľmi nízky spätný odraz - zvyčajne v analógových systémoch s jedným-režimom, CATV, PON a určitých-linkách na dlhé vzdialenosti. Pre väčšinu aplikácií multimódových dátových centier je štandardom UPC. Nikdy nemiešajte konektory APC a UPC v rovnakom páre.

Aký počet vlákien by som mal zvoliť pre 400G aplikácie?

Závisí to od typu vysielača a prijímača. 400Optika G SR8 a DR8 vyžaduje 16 aktívnych vlákien (8 Tx + 8 Rx), smerujúce na 16-vláknový konektor MTP. 400G DR4 používa 8 vlákien, ktoré podporujú 8-vláknové MTP. Vždy skontrolujte počet vlákien podľa údajového listu modulu vysielača a prijímača.

Ako často by sa mali konektory MTP čistiť?

Osvedčeným postupom je skontrolovať a vyčistiť (v prípade potreby) vždy, keď je konektor spojený - pred každým pripojením. V prostrediach s vysokou mierou opätovného pripojenia (laboratórium, test, oblasti krížového{2}}prepojenia) táto disciplína priamo skracuje čas na riešenie problémov a zlyhania prepojenia.

Záver

Konektor MTP nie je len viac{0}}zástrčka vlákien -, je to komponent na-úrovni systému, ktorého výkon závisí od správneho vykonania viacerých vzájomne súvisiacich rozhodnutí: počtu vlákien, pohlavia, metódy polarity, typu vlákna, koncového-leštenia tváre a typu zostavy. Každá z týchto možností musí byť v súlade s transceiverom, dizajnom kanála a plánom migrácie zariadenia.

Najspoľahlivejšie nasadenia MTP začínajú zdokumentovanou architektúrou prepojenia - od vysielača k vysielaču a prijímaču - ešte pred objednaním akýchkoľvek komponentov. Táto jediná disciplína zabraňuje väčšine chýb v poli: nesprávnemu pohlaviu, nesprávnej polarite, nekompatibilnému počtu vlákien a kontaminovaným koncovým plochám, ktoré znehodnocujú viacero kanálov naraz.

Ak plánujete optickú infraštruktúru založenú na MTP-, preskúmajte celý náš sortimentMPO/MTP konektory, MTP prepojovacie kábleaMTP adaptérynájsť správne komponenty pre váš konkrétny návrh odkazu.
