Keď plánujete sieť z optických vlákien, jedna otázka sa objaví skoro: v avláknový patch panel vs ODFrozhodnutie, ktorý patrí do vašej rackovej alebo telekomunikačnej miestnosti? Krátka odpoveď - siaha po avláknový patch panelkeď potrebujete hlavne ukončiť a prepojiť{0}}malý-až{2}}stredný počet vlákien v blízkosti aktívneho zariadenia a vybrať siODF (Optický distribučný rám)keď chrbticové alebo napájacie káble s vyšším počtom{0}}potrebujú fúzne spájanie, nevyužité úložisko, upevnenie káblov a-dlhodobú správu distribúcie.
Toto čisté rozdelenie skrýva niečo, čo sa každý technik v teréne rýchlo naučí: tieto dve produktové rady sa prekrývajú. Niektoré prepojovacie panely-pre montáž do racku sa dodávajú so spojovacími priehradkami a niektoré kompaktné ODF robia len o málo viac než len záplaty. Skutočnou otázkou teda nie je „aký názov“, ale „ktoré zameranie dizajnu zodpovedá polohe siete, počtu vlákien a spôsobu, akým káble vstupujú do jednotky a vychádzajú z nej“. Táto príručka obsahuje rozdiely, šedú oblasť medzi nimi, výberovú maticu, možnosti konektorov a skutočné konfigurácie projektu, aby ste mohli na prvýkrát určiť správnu jednotku. Ak chcete najprv krátku verziu, tu jesústredený pohľad na základné rozdiely medzi ODF a patch panelom.
Čo je to Fiber Patch Panel?
Vláknový patch panel ukončuje prichádzajúce vlákna na pevnú sadu adaptérov a poskytuje technikom čisté predné rozhranie pre prepojovacie káble. Je to bod, kde sa štruktúrovaný kábel stretáva s prepojkami, ktoré vedú k prepínačom, smerovačom, konvertorom médií a optickým transceiverom. Väčšina panelov sa montuje do štandardného 19- racku vo výškach 1U, 2U alebo 4U, hoci skrinky na montáž na stenu sú bežné pre menšie skrinky.

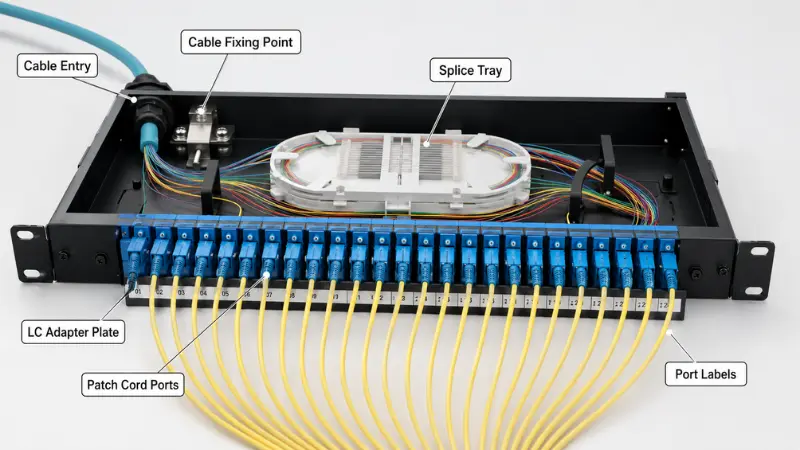

Vo vnútri typického panela nájdete dosku adaptéra (LC, SC, FC, ST alebo MPO/MTP), vstupný a upevňovací bod kábla, správu predných a zadných prepojok, štítok a - na mnohých modeloch - malú spojovaciu priehradku na pripojenie pigtailov k prichádzajúcemu káblu. Zo dňa na deň sa práca na prepojovacom paneli presúva, pridáva a mení: re-opravovanie odkazov bez narušenia trvalého kábla. To je tiež dôvod, prečo tu záleží viac na prednom prístupe a prehľadnom číslovaní portov ako na hlbokom nevyužitom úložisku.
Bežné typy patch panelov
- Pevné panely- adaptérov na statickej doske; najnižšia cena, pokuta za stabilné odkazy.
- Posuvné (zásuvkové) panely- zásobník sa vysunie dopredu pre jednoduchšie opätovné{1}}ukončenie a kontrolu.
- LC panely s vysokou{0}}hustotou- zabalí najviac duplexných portov do 1U, pretože 1,25 mm objímka LC je polovičná ako u SC.
- MPO/MTP kazetové panely- rozpojte pred-ukončené 12- alebo 24-vláknové zväzky pre spojenia 40G/100G/400G.
- Vopred{0}}ukončené a spojené{1}}načítané panely- továrenské konektory na rýchle nasadenie alebo továrensky{1}}nainštalované pigtaily pripravené na spojenie na mieste.
Patch panely sú umiestnené blízko aktívneho zariadenia: v stojanoch dátových centier, miestnostiach podnikovej siete, serverových skriniach a podlahových distribučných bodoch. Keď je úlohou opravy na úrovni stojana-, zvyčajne vám postačí panel 1U alebo 2U. Praktickú stránkumontáž panelu a jeho zapojenie do spínačaje priamočiare a volí správneLC adaptérypretože hustota portov je často jediným skutočným rozhodnutím.
Čo je to ODF (optický distribučný rám)?
ODF je štruktúrovaný bod správy optických vlákien vytvorený na privádzanie káblov, ich ochranu, spájanie a distribúciu - nielen na opravu. V porovnaní s obyčajným panelom je navrhnutý s ohľadom na vyšší počet vlákien a plnú životnosť vonkajšieho-kábla alebo hlavného kábla: upevnenie a uzemnenie kábla, spájanie pigtailov, voľné skladovanie, organizované vedenie, označovanie a prístup k údržbe v jednom ráme.

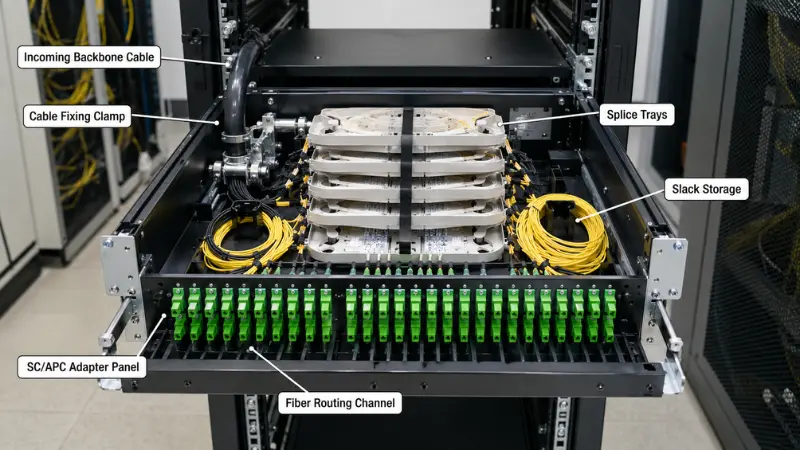

Typický ODF obsahuje adaptérové panely, viacero spojovacích podnosov, vyhradené vodiace kanály a voľné úložisko, svorky-na upevnenie káblov a uzemňovacie body pre pevný prvok kábla, ochranný kryt alebo priložený rám a prehľadnú schému číslovania. Dôvod, prečo je to dôležité, je fyzický: 96F alebo 144F voľný-napájací kábel je dodávaný s oceľovým alebo aramidovým pevným členom, ktorý musí byť ukotvený, aby na vlákna nepôsobila žiadna ťažná sila, potom sa každé vlákno tavením-spojí do pigtailu a zvinie s chráneným polomerom ohybu. Malý patch panel to jednoducho nemá kde robiť bezpečne.
Bežné typy ODF
- ODF-namontované v stojane- sa hodí do 19-palcového stojana; ťažný kôň pre telekomunikačné miestnosti a OLT skrine.
- ODF-upevnený na stenu- pre menšie distribučné body s obmedzeným podlahovým priestorom.
- ODF-na podlahe- vysokokapacitné{1}}rámce pre centrálne kancelárie a veľké lokality POP.
- Modulárna ODF / ODF skriňa- spájacích, rozdeľovacích a distribučných modulov skombinovaných s rastom siete.
Uvidíte ODF v centrálnych kanceláriách telekomunikácií, FTTH prístupových miestnostiach, miestnostiach s vybavením ISP, POP lokalitách, distribúcii metra a chrbticovej siete a budove hlavných distribučných miestností. Najčistejší signál, ktorý potrebujete, je prichádzajúci-vysokopočetný kábel, ktorý musí byťfúzne zostrihanédo vrkôčikov zakončených, povedzme,SC adaptéry, s voľnosťou a ochranou počas rokov služby. Pre neutrálne pozadie obchodov-prehľad FOAvonkajšie-spájanie a ukončenie závoduje solídna referencia. A keďže ODF sa dodávajú v niekoľkých štýloch montáže -, ktoré podrazia množstvo kupujúcich, ktorí- prvýkrát{2}nakupujú -, oplatí sa prečítaťhlavné typy optických distribučných rámovpred nastavením veľkosti rámu.

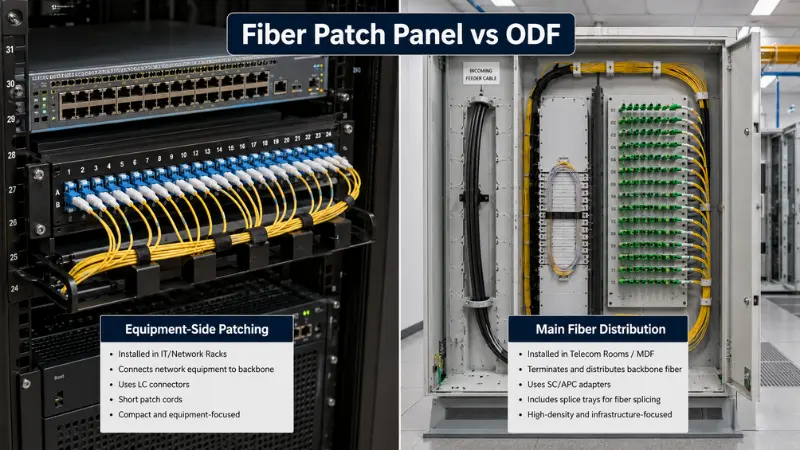

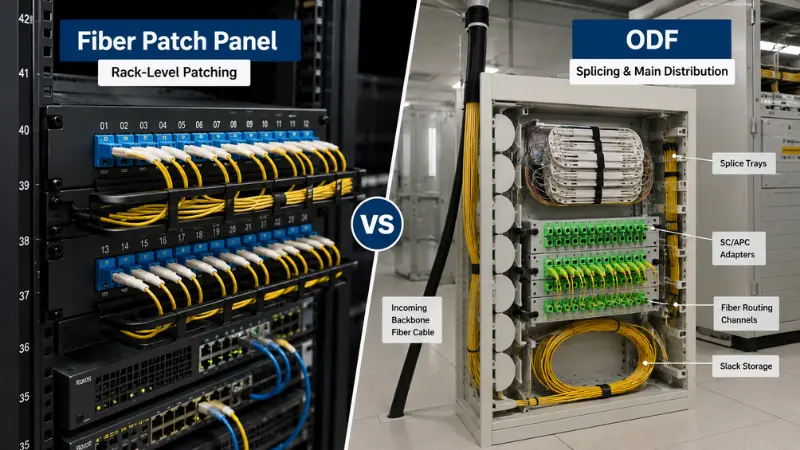

Fiber Patch Panel vs ODF: Skutočné rozdiely
Obe spravujú vlákno, ale ich priority v oblasti dizajnu sa ťahajú rôznymi smermi. Tabuľka nižšie prekračuje zvyčajné-podložky.
| Porovnávací bod | Vláknový patch panel | ODF |
|---|---|---|
| Primárne zameranie dizajnu | Ukončenie a krížové{0}}pripojenie (oprava) | Ukončenie, spájanie, ochrana, smerovanie, distribúcia |
| Typická sieťová poloha | Na strane vybavenia-, vo vnútri stojanov a skriniek | Hlavné rozvody: telekomunikačná miestnosť, FTTH miestnosť, centrála, POP |
| Typický počet vlákien | 12F–48F | 48F–144F a vyššie |
| Kapacita spoja | Voliteľný, obmedzený priestor zásobníka | Viacnásobné zásobníky; základná časť dizajnu |
| Fyzická štruktúra | Kompaktný 1U–4U alebo nástenný box | Väčší rám, často uzavretý a chránený |
| Vstup a upevnenie kábla | Základné uvoľnenie napätia | Ťažké upevnenie, uzemnenie pre silové prvky |
| Slack a smerovanie | Minimálne | Vyhradené nevyužité úložisko a smerovacie kanály |
| Predný / zadný prístup | Oprava predného-prístupu | Predný a zadný prístup pre spoje a záplaty |
| Inštalácia | Stojan alebo stena | Stojan, stena, podlaha alebo skrinka |
| Expanzná metóda | Obmedzené portami a -priestorom | Pridajte moduly a zásobníky; postavený pre rast |
| Údržba | Rýchle zmeny patchov | Štruktúrovaná dlhodobá{0}}správa spájania a opráv |
| Relatívna cena | Nižšie na port | Vyššie, ale menej jednotiek pre vysoké počty |
Kde sa čiara rozmazáva: Funkčné prekrytie?
Zaobchádzanie s "iba opravami na paneli prepráv =" a "iba na spájanie ODF =" vás nakoniec vyvedie z omylu. Množstvo prepojovacích panelov-pre montáž do racku zahŕňa spojovaciu priehradku a malý ODF možno použiť väčšinou na opravy. Úprimný popis je o dôraze: prepojovací panel je optimalizovaný pre-správu bočných prepojok zariadení v kompaktnom priestore, zatiaľ čo ODF je optimalizovaný pre káblové vstupy, ochranu spojov, ukladanie nevyužitých vecí a štruktúrovanú distribúciu, ktorá musí vydržať. Keď porovnávate hárky so špecifikáciami, prečítajte si vnútornú štruktúru - počtu zásobníkov, nevyužitej kapacity,{8}}hardvéru na upevnenie káblov -, nielen počtu adaptérov. Dve jednotky môžu povedať „48 portov“ a môžu byť vyrobené pre úplne odlišné úlohy.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Tretí produkt zahmlieva porovnanie: rozvádzač vlákien alebo svorkovnica. Zhruba:
- Vláknový patch panel- ukončenie na úrovni racku- a záplatovanie v blízkosti zariadenia.
- ODF- hlavná-distribučná-úroveň ukončenia, spájania, ochrany a smerovania pre stredný-až{4}}vysoký počet vlákien.
- Vláknový rozvod / svorkovnica- menšia, často nástenná{1}} alebo tyčová-skriňa bližšie ku koncovým používateľom, často určená pre vonkajšie prostredie,-v ktorej môže byť umiestnený aj rozdeľovač.
V jednej sieti môžete vidieť všetky tri: ODF v hlavnej miestnosti, prepojovacie panely v stojanoch na vybavenie aterminálové a rozvodné skrinepri vchodoch do budovy alebo na každom poschodí. Ak sú hranice stále nejasné, toto rozdelenieako sa líšia produkty distribúcie vlákienstojí za prečítanie.
Ako si vybrať: Proces krok-za{1}}krokom?
-
Identifikujte polohu siete
- Prepojovací panel-na strane zariadenia (vedľa prepínačov a OLT); hlavný distribučný bod, ktorý prijíma vonkajšie káble, nakláňa ODF.
-
Potvrďte súčasný a budúci počet vlákien
- 12F–24F sa hodí do malých skríň a podlahových rozvodov, 48F je bežný pre podnikové chrbticové siete a malé miestnosti a 96F–144F+ ukazuje na miestnosti FTTH OLT, miesta POP a centrálne kancelárie.
-
Rozhodnite sa, či je potrebné fúzne spájanie
- Ak je potrebné otvoriť, upevniť a spojiť uvoľnený{0}}kábel napájacieho potrubia s vrkôčikmi, potrebujete skutočnú kapacitu spojovacieho{1}}zásobníka a nevyužitý úložný priestor -, čo je oblasť ODF.
-
Potvrďte konektor a typ leštenia
- Musí zodpovedať existujúcemu závodu; LC/UPC pre stojany s vysokou{0}}hustotou, SC/APC pre väčšinu PON a prístupových prác.
-
Skontrolujte inštalačný priestor
- 1U–2U stojan alebo nástenná skrinka pre úzke miestnosti; stojanový, nástenný alebo podlahový ODF, kde kapacita prevažuje nad priestorom.
-
Naplánujte káblový vstup a upevnenie
- Zadný, bočný, horný alebo spodný vstup by mal zodpovedať miestu so svorkami, odľahčením ťahu a uzemnením pre pancierový alebo OSP kábel.
-
Rezervná expanzná kapacita
- Náhradné sloty adaptérov a priestor na zásobník sú teraz oveľa lacnejšie ako neskoršia výmena celej jednotky.
Fiber Patch Panel vs ODF Selection Matrix
| Podmienka projektu | Lepšia voľba | Prečo? |
|---|---|---|
| 1U záplata racku vedľa prepínača | Vláknový patch panel | Kompaktná správa-prepojok s predným prístupom |
| 48F vetva len s niekoľkými spojmi | Často postačí{0}}nahraný patch panel | Obmedzené spájanie sa zmestí na panel{0}}vybavený zásobníkom |
| Napájací kábel 96F–144F s úplným spájaním | ODF | Kapacita vaničky, voľné uloženie, upevnenie kábla a uzemnenie |
| FTTH telekomunikačná / OLT miestnosť | ODF | Riadenie podávača a distribúcie, hustota SC/APC |
| Malá kancelária alebo prepojenie na jedno poschodie | Vláknový patch panel | Nízka zložitosť, nízky počet vlákien |
| Chrbtica plus stojany na vybavenie | Obaja | ODF pre hlavnú distribúciu, na strane vybavenia panelov- |
| Pred-ukončený zväzok MPO/MTP | MPO/MTP kazetový patch panel | Žiadne spájanie poľa; rýchly a{0}}hustotný prienik |
Konektor a poľský: LC, SC, MPO a UPC vs APC
Voľba adaptéra a leštidla je často dôležitejšia ako samotná otázka na paneli-vs{1}}ODF, pretože musí zodpovedať existujúcemu závodu. LC dominuje-rozvádzačom a dátovým centrám s vysokou hustotou - jeho 1,25 mm koncovka umožňuje 1U panelu prenášať 96 vlákien alebo viac, a preto je predvoleným duplexným konektorom vŠtruktúrovaná kabeláž ANSI/TIA-568. SC je základom FTTH a telekomunikačného prístupu: 2,5 mm objímka a push{2}}ťahová západka sú robustné a ľahko sa s nimi manipuluje v teréne a SC/APC sú bežné všade tam, kde musí byť odraz zozadu veľmi nízky. FC sa stále objavuje na testovacom zariadení a niektorých starších alebo vysoko{4}}vibračných nastaveniach, zatiaľ čo MPO/MTP prenáša pred{5}}koncovky za spojeniami 40G/100G/400G. Praktické kompromisy v oblasti hustoty{10}sú uvedené v tomto porovnaníLC a MTP/MPO vo vysoko{0}}kabeláži.
Poľština je časť, v ktorej sa ľudia mýlia. Objímky PC a UPC vytvárajú fyzický kontakt pre nízku stratu; objímka APC pridáva 8-stupňový uhol, takže odrazené svetlo je nasmerované do opláštenia namiesto priamo späť k zdroju, pretožeOdkaz na konektor FOAvysvetľuje. Vďaka tomu je APC voľbou pre PON, RF/CATV video a vysoko{1}}bitové{2}}prepojenie s jedným režimom -, ale tiež to znamená, že nikdy nesmiete spájať konektor APC s konektorom UPC: šikmé a ploché koncové plochy nebudú sedieť, stratové hroty a môžete poškodiť objímky. Naplánujte jedno leštenie na cestu. Podrobnosti nájdete v tomto návodeTypy leštidiel PC, UPC a APCa oddanýSC/APC konektoryprehľad.
Príklady konfigurácie skutočných projektov
24-portový podnikový rack
Miestnosť s podlahovou sieťou potrebuje iba pripojiť niekoľko prepínačov k vláknu stúpačky. 1U, 24{3}}portový prepojovací panel LC/UPC - buď pred-ukončený, alebo s vrkôčikmi napojenými na malom podnose - poskytuje čisté záplaty s predným prístupom s voľným priestorom. ODF by tu znamenalo plytvanie priestorom a nákladmi.
Telekomunikačná miestnosť 144F FTTH
Vstupný napájací kábel je ukotvený a uzemnený v ráme, každé vlákno je fúzne{0}}spojené s SC/APC pigtailom, previs je navinutý s chráneným polomerom ohybu a prepojovacie káble vedú k OLT. Vďaka spojovacím zásobníkom, smerovaniu a 144 zakončeniam, ktoré je možné spravovať roky, sa s ODF namontovaným v stojane- oveľa ľahšie žije, než skladať niekoľko malých panelov. NeďalekoPLC rozbočovačezásobovanie distribučnej siete; ak získavate pasívnu stranu, totoPasívne komponenty FTTHsprievodca je užitočný kontrolný zoznam.
Kufrová kabeláž dátového centra
40G/100G prepojenia bežia na pred-ukončených MPO/MTP kanáloch prerušených kazetovými prepojovacími panelmi. Prioritou je hustota portov, polarita a čisté smerovanie podľa štandardov-štruktúrovanej kabeláže založenej na - nespájajúcej sa -, takže panel tu prekonáva ODF.
Chrbtica budovy (vrstvený dizajn)
Hlavná miestnosť s vybavením používa ODF na ukončenie a distribúciu stúpacích vlákien medzi poschodiami; každé poschodie používa prepojovací panel na pripojenie miestnych prepínačov. Chrbtica zostáva stabilná, zatiaľ čo záplata zostáva flexibilná - a to je zvyčajne najudržiteľnejšia odpoveď pre viac-poschodovú budovu.
Kontrolný zoznam pred{0}nákupom: porty, adaptéry, spojovacie podnosy a veľkosť stojana
| Parameter | Prečo na tom záleží | Zameranie patch panela | ODF zameranie |
|---|---|---|---|
| Počet vlákien / portov | Nastavuje kapacitu a svetlú výšku | 12–48F dnes, plus náhradné | 48–144F+ s modulovou miestnosťou |
| Adaptér a leštidlo | Musí zodpovedať rastline | Hustota LC/UPC | SC/APC pre PON plus LC |
| Kapacita spájacieho-zásobníka | Chráni a skladuje kĺby | Často jeden malý podnos | Viaceré zásobníky s veľkosťou podľa počtu |
| Typ montáže / racku | Prispôsobí sa priestoru | 1U–2U alebo na stenu | Stojan, stena, podlaha alebo skrinka |
| Vstup a upevnenie kábla | Zabraňuje stresu vlákien | Ľahké uvoľnenie napätia | Svorka a uzemnenie pre kábel OSP |
| Ovládanie polomeru-ohybu | Strata a spoľahlivosť | Usporiadané smerovanie prepojok | Smerovacie krúžky a voľné skladovanie |
| Označovanie | Menej chýb pri údržbe | Štítky predných portov | Úplné číslovanie portov a spojov |
| Expanzná svetlá výška | Zabraňuje úplnej výmene | Náhradný -miesto | Náhradné sloty a priestor na zásobník |
Bežné chyby - a ich cena
-
Nákup len podľa počtu prístavov
- Dve „48-portové“ jednotky sa môžu vo vnútri úplne líšiť; môžete skončiť bez uvoľnenia alebo podnosov a panela, ktorého údržba je bolestivá.
-
-
Použitie obyčajného patch panelu na ťažké spájanie
- Zásobníky sa prepĺňajú, vlákna sa ohýbajú za hranicu svojich limitov a ochrana proti spájaniu sa neskôr - objaví v dôsledku straty alebo prerušovaných spojení.
-
-
Ignorovanie smeru vstupu kábla
- Vstup, ktorý bojuje s rozložením stránky, zaťažuje vlákna a spôsobuje, že inštalácia je pomalá a chaotická.
-
-
Miešanie konektorov a leštenie bez plánu
- Samotný nesúlad APC-k-UPC môže zničiť stratu spätného spojenia jedného-režimu. Vopred sa rozhodnite o LC/SC a UPC/APC a zvážte, ako skončíte s týmto pohľadomrýchle konektory verzus fúzne spájanie.
-
-
Nezanecháva priestor na expanziu
- Keď počet narastie, plná jednotka bez náhradných slotov alebo priestoru na zásobník znamená výmenu celej veci namiesto jej pridávania.
FAQ
Otázka: Je ODF rovnaký ako Fiber Patch Panel?
Odpoveď: Nie. Ich funkcie sa prekrývajú, ale prepojovací panel je vytvorený pre-zakončovanie a opravy na strane zariadenia, zatiaľ čo ODF pridáva spojovanie, ochranu káblov, nevyužité úložisko a štruktúrovanú distribúciu z dlhodobého hľadiska.
Otázka: Môžem použiť Fiber Patch Panel namiesto ODF?
Odpoveď: Áno, pre jednoduché spojenia s nízkym počtom vlákien a malým alebo žiadnym spájaním. Akonáhle máte vysoké počty, prichádzajúce napájacie káble alebo ťažké tavné spájanie, ODF je bezpečnejšou voľbou.
Otázka: Obsahuje každý prepojovací panel z vlákien spojovacie podnosy?
Odpoveď: Nie. Mnohé sú-iba adaptéry, na pred-ukončené použitie alebo prepojky; ostatné sú spojené-zásobníkom na vrkôčiky. Pred predpokladaním skontrolujte špecifikáciu.
Otázka: Aký je rozdiel medzi ODF a vláknovou distribučnou skriňou?
Odpoveď: ODF je väčší hlavný-rozvádzač, zvyčajne v interiéri a namontovaný v stojane- alebo na podlahe-. Distribučná skrinka je menšia, často vonkajšia-skriňa bližšie k predplatiteľom, ktorá môže obsahovať aj rozdeľovač.
Otázka: Používa sa ODF iba v sieťach FTTH?
Odpoveď: Nie. ODF sú bežné v centrálnych kanceláriách, miestnostiach poskytovateľov internetových služieb a na chrbticových sieťach metra a podnikov - všade, kde-počet káblov vyžaduje ukončenie, spájanie a distribúciu.
Otázka: Mám si vybrať adaptéry SC alebo LC?
Odpoveď: Spojte rastlinu. LC pre stojany a dátové centrá s vysokou{1}}hustotou; SC, často SC/APC, pre FTTH a telekomunikačný prístup.
Otázka: Môžem nainštalovať ODF do 19-palcového stojana?
A: Áno. Rack-namontované ODF sú štandardom pre telekomunikačné miestnosti a OLT skrine; pre iné priestory existujú stenové a podlahové verzie.
Otázka: Čo je lepšie pre dátové centrum?
Odpoveď: Zvyčajne vláknové prepojovacie panely - LC alebo MPO/MTP - pre prepojovanie na úrovni racku-, s ODF len tam, kde veľká chrbticová distribučná oblasť potrebuje spojenie a ochranu.
Otázka: Pri 48 vláknach si vyberiem prepojovací panel alebo ODF?
Odpoveď: Závisí to od spájania. Malé alebo žiadne spojenie a úzky priestor poukazuje na -načítaný alebo vopred{2}}prerušený patch panel. Vstupný napájací kábel, ktorý potrebuje úplné spojenie, uvoľnenie a uzemnenie, smeruje k 48F ODF -, najmä ak očakávate nárast na 96F.
Otázka: Čo by som mal skontrolovať pred nákupom?
Odpoveď: Počet vlákien a portov plus priestor, typ adaptéra a leštidla, kapacita spojovacieho{0}}zásobníka, typ montáže a stojanové jednotky, vstup a upevnenie kábla, ovládanie polomeru ohybu- a schéma označovania.
Ak je úlohou čisté záplatovanie na{0}}úrovni racku, je praktickou a cenovo -efektívnou voľbou vláknitý záplatovací panel. Ak ukončujete vysoký-počet alebo prichádzajúce chrbtové káble, ktoré vyžadujú spojenie, ochranu, nevyužité úložisko a roky správy distribúcie, ODF získa svoje miesto. Veľké siete zvyčajne prevádzkujú - aj ODF pre hlavnú distribúciu a zariadenie patch panelov-. Bez ohľadu na to, čo zadáte, pred objednávkou potvrďte počet a svetlú výšku, typ adaptéra a leštenia, kapacitu spoja, veľkosť držiaka a stojana a káblový vstup, aby jednotka vyhovovala dnešnej inštalácii aj rastu v budúcom roku.
