Ako si vybrať pigtail z optických vlákien: Špecifikácie a príručka pre kupujúceho

Položte dva listy s údajmi dodávateľa vedľa seba a oba budú čítaťIL Menšie alebo rovné 0,3 dB, RL Väčšie alebo rovné 50 dB. Objednajte si od oboch, spojte ich do rovnakého ODF a namerané rozpočty odkazov sa môžu líšiť. Dve špecifikácie pigtailu z optických vlákien môžu uvádzať rovnaké limity pri popise materiálovo odlišných produktov, pretože číslo napísané bez jeho metódy merania nie je špecifikáciou. Je to marketingové tvrdenie.

Táto medzera je miestom, kde sa začína väčšina sporov o doručení. Keď je zásobník zatvorený a trasovanie OTDR je pred zákazníkom, nikto nemôže spätne rozhodnúť, či bola uvedená hodnota 0,3 dB nameraná oproti referenčnému káblu alebo ako náhodná združená hodnota, či sú adaptéry v paneli v rovnakej výkonnostnej triede ako konektory alebo podľa ktorého vydania koncového- štandardu kontroly tváre bola továreň hodnotená.

Táto príručka nevysvetľuje, čo je pigtail alebo ako sa líši od prepojovacieho kábla. Tento dôvod je už pokrytý v našej poznámkerozdiel medzi vláknovým pigtailom a patch cordom. To, čo nasleduje, je užšie: deväť riadkov, ktoré patria do špecifikácie, čo každý z nich skutočne riadi a čo sa stane na mieste, keď jeden z nich zostane prázdny.

Všetko nižšie sa vzťahuje na jedno z týchto polí. Ak je vo vašej RFQ uvedených všetkých deväť, dvaja dodávatelia ponúkajú rovnaký produkt a porovnanie cien má zmysel. Ak uvádza štyri, porovnávate cenové ponuky pre rôzne produkty.

Názvy polí sú ľahká polovica. Funkčná RFQ obsahuje tri stĺpce namiesto jedného, ​​v ktorých sú uvedené požiadavky kupujúceho, odpoveď dodávateľa a dôkaz o akceptácii pre každú z deviatich špecifikácií pigtailu z optických vlákien, pretože pole, ktoré môže dodávateľ nechať prázdne, je pole, o ktorom sa rozhoduje v továrni a nie vy. Ktorý dôkaz o prijatí stojí za to požadovať pre každý riadok, je to, čo stanovuje zvyšok tohto článku.

Riadky špecifikácií 1 a 2: Výber jediného režimu verzus viacrežimový vláknový pigtail a rozhranie konektora

„Jeden-režim“ nie je špecifikácia. Jednorežimový optický pigtail postavený na štandarde G.652D sa správa odlišne od zapojenia postaveného na G.657A2, ktorého znížená citlivosť na makroohyb toleruje pevnejšie zvinutie. Tam, kde geometria podnosu umožňuje, aby vôľa sedela vysoko nad stanoveným minimálnym polomerom ohybu vlákna, G.652D je správna a lacnejšia odpoveď. V kompaktných svorkovnicových skriniach FTTH, nástenných-skriniach a hustých kazetách, kde je cievka pritlačená blízko k tomuto limitu, špecifikácia G.657A1 alebo A2 znižuje riziko straty makroohybom{12}}, ktoré spôsobuje prerušované správanie{13}}závislé od teploty, ktoré je veľmi ťažké vysledovať po naplnení rámu.



Dve samostatné otázky sa na multimódovej strane zbalia do jednej. Geometrická kompatibilita je prvá: 50/125 µm vlákna (OM3, OM4, OM5) sa fyzicky prepájajú, zatiaľ čo ich spájaním do 62,5/125 µm OM1 vzniká nesúlad veľkosti jadra, ktorý nemožno napraviť len zlepšením zarovnania spoja. Modálna šírka pásma je druhá a nezávislá: kanál vytvorený zo zmiešaných tried má najnižšiu efektívnu modálnu šírku pásma, takže spojenie OM4, ktoré v tichosti obsahuje OM3 multimódový pigtail z optických vlákien, musí byť skôr overené oproti skutočnej dĺžke a rýchlosti linky, než by sa malo považovať za prijateľné.

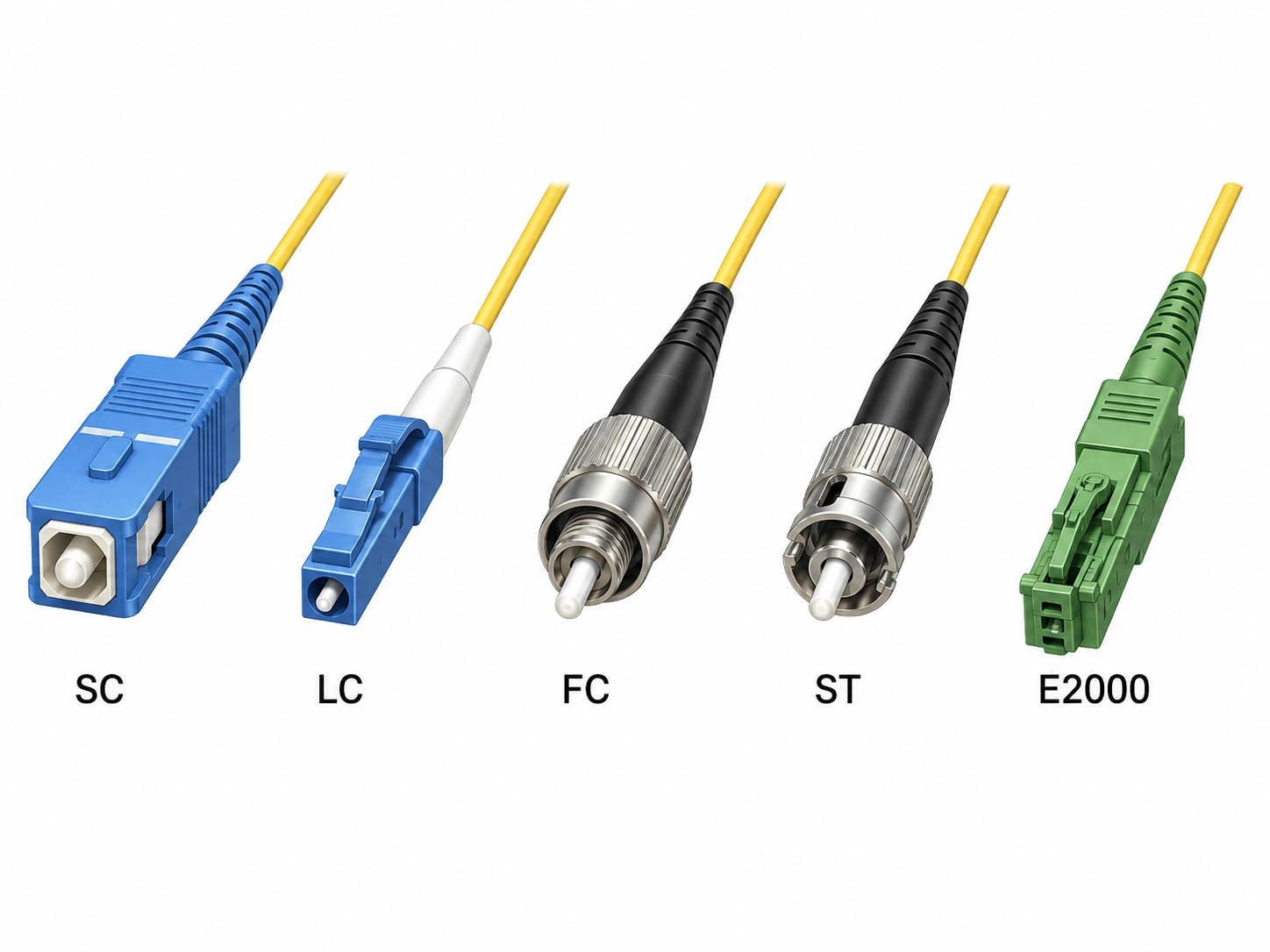

Výber konektora je viac mechanický ako optický. LC dominuje panelom s vysokou{1}}hustotou, pretože zdvojnásobuje počet portov na jednotku racku, SC zostáva štandardom v rámci GPON a veľkej časti prístupovej vrstvy FTTH a FC pretrváva v testovaní a meraní a v starších telekomunikačných rámcoch. Pred omeškaním sa od neho,závitové FC rozhranie a kde si stále zarába svoje miestooplatí sa skontrolovať. E2000 sa objaví tam, kde je nariadené uzatvorené rozhranie s vysokou-návratnosťou-stratového rozhrania. To, na čom záleží v línii špecifikácií, je pomenovanie príslušnej časti IEC 61754 spolu s radom konektorov, pretože to je to, čo definuje geometriu párovania vášho panelu a adaptérov.

Koncová plocha UPC je klenutá a prilieha naplocho k svojmu náprotivku. Koncová plocha APC je brúsená pod uhlom 8 stupňov, čo smeruje odrazené svetlo von z jadra do plášťa. Praktickým dôsledkom je strata návratnosti. Uhlové rozhrania sú špecifikované v oblasti Väčšie alebo rovné 60 dB, keď sú spárované a fyzické{5}}rozhrania kontaktov okolo oblasti Väčšie alebo rovné 50 – 55 dB, a rozdiel je najdôležitejší tam, kde odrazený výkon aktívne degraduje signál, čo znamená distribúciu PON a FTTx, prekrytia CATV, DWDM a analógový RF prenos. V prípade podnikovej siete LAN, štandardných digitálnych dátových prepojení a väčšiny kanálov dátového centra s jedným{9}}režimom postačuje optický kábel UPC, ktorý spĺňa požiadavku na stratu spätného výkonu 50 dB, za predpokladu, že sa skôr skontroluje tolerancia odrazu vlastného vysielača a prijímača.

Poľský typ nie je pole pre-položku, je to pole-pre celý kanál. Pigtail, adaptér, port prepojovacieho panela a rozhranie zariadenia musia súhlasiť a RFQ by mala uvádzať lesk pre každý pigtail z optických vlákien a každý adaptér v kanáli, a nie predpokladať, že si to inštalátor všimne. Geometria rozhrania za uhlom je spracovaná v našom rozpiseako sa konektory APC líšia od UPC.

Vložný úbytok pre pár konektorov možno charakterizovať dvoma spôsobmi. V porovnaní s referenčným-hlavným káblom (vyladený, prísne kontrolovaný konektor uchovávaný pre metrológiu) produkuje produkčný konektor lichotivé číslo. Merané ako anáhodný kamarát, kde je akýkoľvek konektor z dávky spojený s ktorýmkoľvek iným, distribúcia sa rozširuje, pretože pozície jadra dvoch objímok už nie sú kompenzované ideálnym partnerom. Obidve čísla sú úprimné a nie sú to isté čísla, a preto je na štandarde straty vloženia optického pigtailu, ktorý citujete, dôležitejší ako na čísle, ktoré uvádzate.

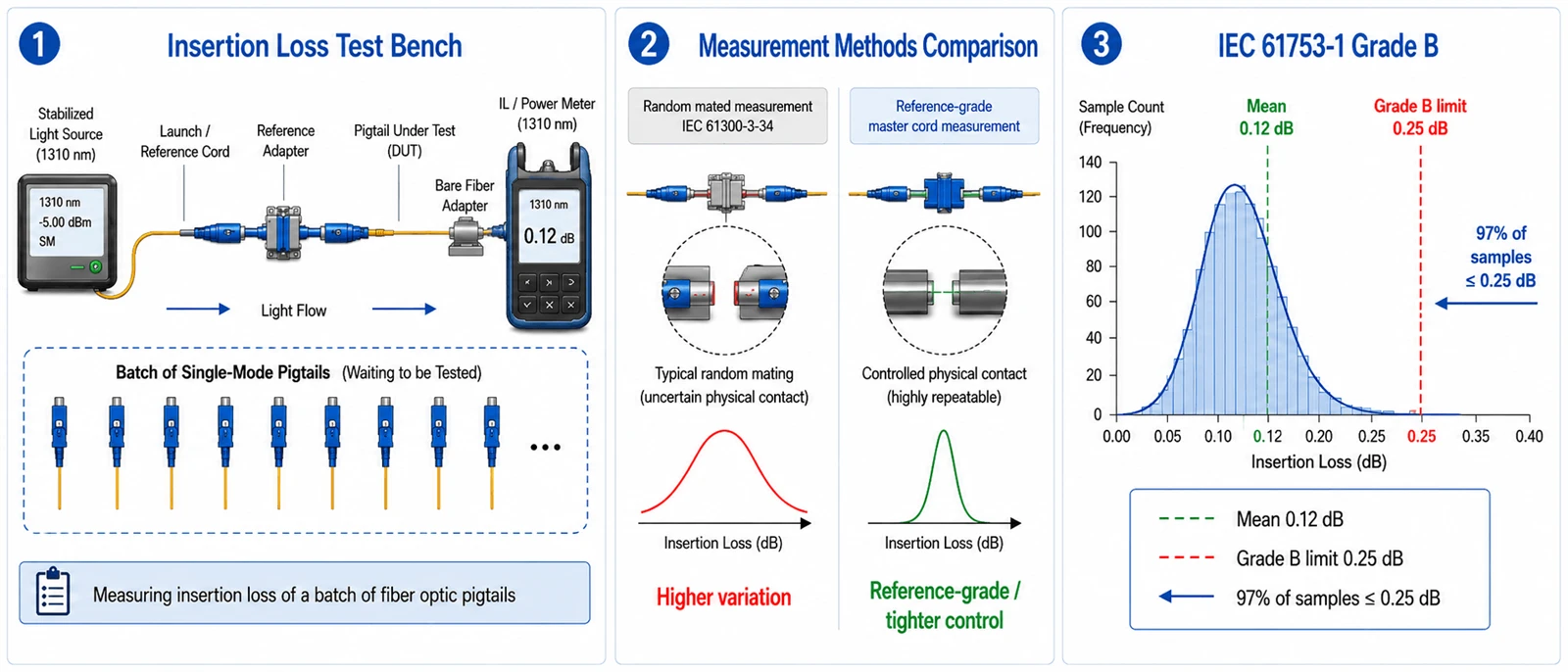

IEC 61753-1 rieši nejednoznačnosť tým, že štatisticky definuje stupne útlmu na základe náhodných párov, pričom metóda merania je stanovená ako IEC 61300-3-34. Stupeň B je špecifikovaný ako priemer pri alebo pod 0,12 dB s maximom 0,25 dB pre najmenej 97 % vzoriek, Stupeň C pri maxime 0,50 dB s priemerom 0,25 dB a Stupeň D pri maxime 1,0 dB. Jedna vzorka prechádzajúca pri 0,3 dB oproti referenčnému káblu je oveľa slabšie tvrdenie ako šarža spĺňajúca stupeň B. Citujte normu s jej aktuálnym vydaním a dodatkom v riadku RFQ rovnakým spôsobom, akým by ste citovali akýkoľvek iný akceptačný dokument.

Jeden rozdiel sa neustále stráca, a to aj v technických listoch od dodávateľov, ktorí by to mali vedieť lepšie.Stupne útlmu a stupne straty návratnosti sú dve paralelné stupnice, nie jedna.Písmená triedy B, C a D opisujú vložný úbytok. Strata spätného toku je špecifikovaná samostatne, pričom úroveň uhlového{1}}rozhrania je definovaná na viac alebo rovnajúcu sa 60 dB. Zápis "Stupeň B" na RFQ preto nehovorí vôbec nič o odrazivosti a pigtail z optických vlákien môže spĺňať stupeň B, pričom nesie akúkoľvek stratu návratnosti, ktorú sa dodávateľ rozhodol postaviť. Uveďte oboje.

Stupeň B vyžaduje kontrolovanú orientáciu jadra

Dosiahnutie stupňa B dôsledne bežne vyžaduje kontrolu toho, kde jadro vlákna sedí vzhľadom na os objímky, čo v praxi znamená, že zostavovateľ orientuje a fixuje objímku tak, aby excentricita jadra klesla v známom smere. Dodávateľ bez tohto kroku môže vyrobiť dobrú vzorku. Produkovať dobrodistribúciaje iná schopnosť, a preto revízie série IEC 61755-3 z roku 2024 formalizovali štatistiku jadrovej excentricity pre tieto rozhrania.

Adaptér je súčasťou meraného pripojenia

Objímka je to, čo drží obe objímky koaxiálne, takže uvoľnený -tolerančný adaptér môže zabrániť tomu, aby zmontované spojenie spĺňalo zamýšľanú distribúciu útlmu, aj keď je samotný prémiový pigtail z optických vlákien nerovnomerný. Overte ako spojené pripojenie, nie ako komponent. To je ľahké prehliadnuť práve preto, že prichádzajúca kontrola zvyčajne testuje pigtail sám.

Pod číslami strát sú umiestnené geometrické parametre, ktoré ich vytvárajú: polomer zakrivenia, odsadenie vrcholu (ako ďaleko je najvyšší bod kupoly od osi vlákna) a výška vlákna, vyčnievanie alebo podrezanie vlákna vzhľadom na objímku. Spoločne určujú, či sa obe jadrá pri zaťažení pružinou skutočne dotýkajú. Ide o výstupy procesu leštenia, nie výber dizajnu, a preto sú najrýchlejším spôsobom, ako odlíšiť riadenú výrobnú linku od subdodávateľskej.

Čistota je druhá polovica. Kontaminácia koncov{1}}čela sa v odvetví opakovane označuje ako hlavná príčina zlyhania v inštalovaných optických sieťach a na 9 µm jednorežimovom jadre{3}} môže častica, ktorá sa nachádza v oblasti jadra, spôsobiť vážne zoslabenie alebo odraz, a nie len okrajové. Má tiež tendenciu prejavovať sa ako znížená návratová strata skôr, ako sa prejaví ako zhoršená vložená strata, takže údaj merača výkonu môže sedieť v špecifikácii, zatiaľ čo koherentný alebo zosilnený systém už páli rezervu.

Optický výkon riadi a vizuálna kontrola nie je samostatná

Tretie vydanie normy IEC 61300-3-35 z roku 2022 priamo uvádza, že vizuálna kontrola je doplnkom k meraniu útlmu a straty odrazom a nenahrádza ho. Ide ďalej: konektor, ktorý bol vyčistený od uvoľnených nečistôt a stále neprešiel vizuálnou kontrolou, nie je automaticky odmietnutý, ak spĺňa špecifikovaný optický výkon (IEC). Klauzula RFQ znie „odmietnutie pri zlyhaní zraku“ je preto v rozpore so súčasnou normou. Napíšte akceptačné pravidlo tak, ako ho píše norma, pričom rozhodujúca je kontrola plus optická kvalifikácia a optický výkon.

Uveďte rok vydania, pretože kritériá sa zmenili

Tretie vydanie odstránilo požiadavky na inšpekcie pre zóny C a D a prepísalo časti kritérií zóny A a B. "Vyhovuje IEC 61300-3-35" bez dátumu je preto nevynútiteľné, pretože dodávateľ a kupujúci môžu hodnotiť podľa rôznych súborov pravidiel a obaja hovoria pravdu (Fluke Networks).

Automatizujte triedenie a zaobchádzajte s obalmi ako so súčasťou špecifikácie

Ľudský úsudok o úspešnosti/neúspešnosti sa líši v závislosti od technika, okolitého osvetlenia a displeja, čo spôsobuje, že rozhodnutia o prijatí nie sú-reprodukovateľné, zatiaľ čo automatizovaná analýza obrazu poskytuje výsledok, ktorý možno pripojiť k záznamu o dávke. Na obale záleží viac, ako vyzerá: ne-hermetické obaly nie sú dlhodobou zárukou čistoty-, takže neotvorené by sa nemalo považovať za čisté. Protiprachové uzávery a spôsob balenia patria do špecifikácie pigtailu z optických vlákien a kontrola v teréne pred párovaním zostáva povinná bez ohľadu na to, ako dobre vyzerajú výrobné údaje.

Štruktúra sa volí podľa krytu. Pevná 0,9 mm tesná-konštrukcia s tlmičom je predvolená pri spájaní-podnosov, pretože vedie a navíja v stiesnených podnosoch, zatiaľ čo 2,0 mm a 3,0 mm opláštené konštrukcie pridávajú ochranu proti rozdrveniu a ťahu tam, kde sa s chvostom manipuluje opakovane alebo opúšťa kryt. Ťažšie bundy sa výrazne ťažšie zvíjajú vo vnútri podnosu postaveného okolo malého minimálneho polomeru, čo je praktický limit toho, ako ďaleko môžete zájsť. Medzi týmito dvoma spôsobmi spájania existuje skutočné rozhodnutie: 12-vláknový zväzok optických pigtailov spája individuálne, čo vyhovuje zmiešaným alebo fázovaným zakončeniam, zatiaľ čo páska sa ukončuje hromadnou fúziou, ktorá je dramaticky rýchlejšia v mierke, ale vyžaduje páskové vlákno na vstupnej strane a zodpovedajúci režim ochrany spojenia. Objednávanie pásky do závodu ukončeného na individuálne spájanie premieňa úsporu práce na pracovný trest.

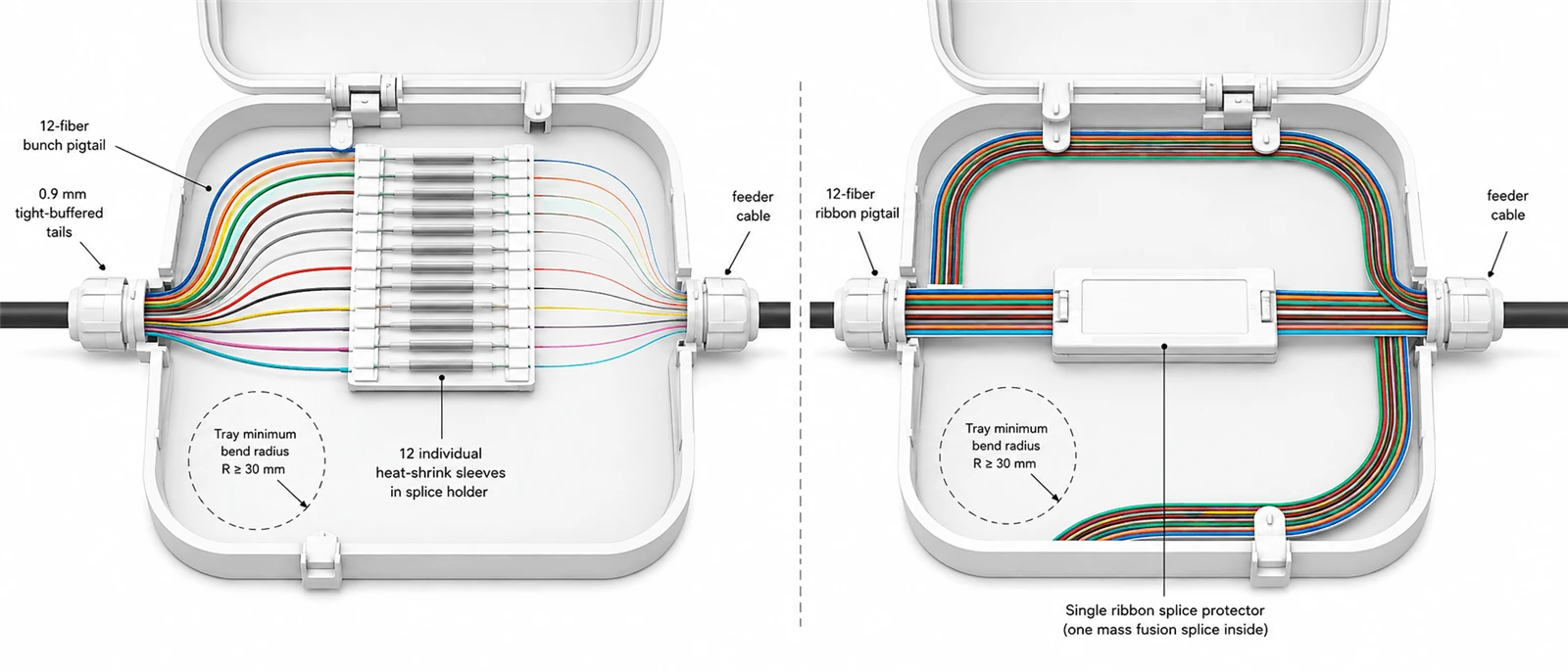

Farebný kód 12-vláknového pigtailu sa môže riadiť konvenciou TIA-598 alebo IEC v závislosti od špecifikácie projektu. Namiesto písania „štandardných farieb“ pomenujte štandard v riadku špecifikácie a overte ho oproti sekvencii, ktorá je už nainštalovaná v rámci, pretože rámec vyplnený podľa dvoch konvencií spomalí každé budúce sledovanie chyby. Toto overenie patrí skôr k akceptácii ODF a správe vlákien ako k prvej chybe.

Dĺžka je pole, ktoré sa najčastejšie vypĺňa zo zvyku a je to skôr aritmetika ako preferencia. Prejdite dráhu smerovania od bodu spojenia po ukončenie, pridajte vôľu, ktorú zásobník potrebuje na navinutie v určenom minimálnom polomere ohybu, pridajte servisný príspevok a potom zaokrúhlite na ďalší štandardný krok. Spracovaná ilustrácia: 1,2 m trasa, dva zvitky v podnose, ktorého udaný minimálny polomer je 30 mm (približne 0,19 m vlákna na otáčku, takže 0,38 m), plus 0,1 m na konci, dáva 1,68 m, čo sa stáva 2,0 m poradím. Zoraďte pod túto hranicu a vlákno sa pretlačí za hranicu ohybu, čím sa vytvorí útlm, ktorý sa objaví až po zatvorení podnosu. Poriadok je nad ním a prebytok zahltí kazetu, čo bráni neskoršej práci. Rovnaká aritmetika rozhoduje o tom, či samotný kryt má kapacitu, čo je bod, v ktorom jepatch panel a výber krytuprestáva byť samostatným rozhodnutím od špecifikácie pigtailu z optických vlákien.

Výber bundy je riadený požiarnym kódom pred čímkoľvek iným. PVC je bežne ponúkaný univerzálny- materiál, LSZH optický pigtail je špecifikovaný tam, kde je regulovaná toxicita dymu a nepriehľadnosť v uzavretých obývaných priestoroch, a označenia OFNR a OFNP platia tam, kde sú presadzované stúpačky a plenárne priestory. Ide skôr o rozhodnutia o zhode ako o výkonové. Napíšte zoznam, ktorý vyžaduje vaša miestna budova, elektrické a požiarne predpisy, a nie názov materiálu, pretože požiadavka sa líši podľa jurisdikcie a špecifikácie projektu.

Štandardný vnútorný pigtail z optických vlákien nie je stavaný na priame vonkajšie vystavenie a skôr by sme to povedali pred objednávkou ako po nej. Chýba mu UV-stabilný plášť-odolný voči poveternostným vplyvom a výstuž potrebná na to, aby prežila teplotné cykly, prenikanie vlhkosti a mechanické namáhanie. „Outdoor“ tiež nie je jednou podmienkou a obrnené a vodotesné nie sú zameniteľné odpovede. UV žiarenie poháňa chémiu plášťa, stojatá voda alebo kondenzácia poháňa tesnenie a ochranu proti vniknutiu, riziko hlodavcov a mechanického nárazu poháňa pancierovanie a teplotný rozsah riadi výber materiálu aj kvalifikáciu, na ktorú bola zostava testovaná. Špecifikujte podmienky, ktoré zostava uvidí, a nechajte stavbu nasledovať.

Mechanické limity patria na ten istý riadok ako vlastné čísla zostavy. Hodnoty napätia v ťahu uvedené pre vonkajší-kabel kmeňa rastliny sa neprenášajú na krátku zostavu s konektormi, ktorej obmedzujúcimi parametrami sú pevnosť v ťahu koncového kábla a prídržná sila konektora na zakončení. Vyžadujte oboje z údajového listu konkrétnej konštrukcie, ktorú si objednávate, a vyžadujte ich skôr pre SKU než pre rodinu produktov.

Telcordia GR-326-CORE je najcitovanejším a najviac nesprávne používaným poverením v tejto kategórii produktov. Stanovuje všeobecné požiadavky na konektory používané na spájanie jednovidových optických vlákien a na z nich vyrobené prepojky (Telcordia). Konektory pre montáž na mieste sú pokryté samostatne pod GR-1081 a produkty na čistenie konektorov pod GR-2923.

Najčastejšie citovaný dokument je nesprávne citovaný.GR-1435-CORE je „Všeobecné požiadavky na viacvláknové optické konektory“, čo znamená viacvláknové, nie viacrežimové.Venuje sa viac{0}}konektorom vlákien, ako sú zostavy v štýle MPO-, a jej predmetom je stále jeden-režim. Veľké množstvo dodávateľskej literatúry ho prepisuje ako multimódový náprotivok GR-326 a kupujúci zdedia chybu do svojich vlastných RFQ. Ak dodávateľ ponúka dokumentáciu GR-326 na podporu multimódového pigtailu z optických vlákien, správnou odpoveďou je nepožadovať GR-1435. Je potrebné uznať, že žiadny dokument Telcordia GR v tejto rodine nepokrýva produkt, a namiesto toho špecifikovať akceptáciu výkonnostných stupňov IEC a údajov o skúškach šarže.

Doklad o kvalifikácii a doklad o doručení nie sú ten istý dokument

Správa o kvalifikácii GR-326 popisuje návrh konektora, ktorý prežil testovací režim; nehovorí nič o tom, že kotúč príde budúci mesiac. ISO 9001 potvrdzuje, že výrobný proces je zdokumentovaný a kontrolovaný, nie to, že ktorákoľvek šarža spĺňa optické špecifikácie, a CE a RoHS sú-prehlásenia o prístupe a látky. To, čo popisuje vašu zásielku, je záznam o skúške spojený s vašou šaržou, v ktorom je uvedená metóda merania, vlnová dĺžka, základ vzorky a identifikátor šarže. Pri schvaľovaní návrhu konektora do sieťového štandardu požiadajte o kvalifikáciu tretej strany. Požiadajte o záznamy o dávkach, keď prijímate dodávku objednávky optického pigtailu. Mäta týchto dvoch je spôsob, akým kupujúci skončia s pôsobivým certifikátom a neoveriteľným kotúčom.

Rovnakých deväť polí vytvára materiálne odlišné optické a mechanické požiadavky v závislosti od toho, kde produkt dopadne. Oba nižšie uvedené stĺpce predstavujú ilustračnú východiskovú špecifikáciu odvodenú z uvedených predpokladov, nie sú univerzálnou požiadavkou.

Predpoklady a ako vytvárajú známku.Stĺpec GPON predpokladá rozpočet PON triedy B+ 28 dB, rozbočovač 1:32 spotrebujúci približne 17,5 dB, približne 5 dB straty vlákna a spoja a dva páry spárovaných konektorov. To ponecháva niekoľko dB nepridelených, takže stupeň C je dostatočný a špecifikácia nákupnej marže stupňa B, ktorú prepojenie nepotrebuje. Stĺpec dátového centra predpokladá kanálový rozpočet takmer 2,6 dB pri zamýšľanej rýchlosti a dosahu, približne 1,0 dB straty vlákna a spoja, 0,6 dB držaných ako technická rezerva a štyri spárované páry zdieľajúce zvyšný 1,0 dB. To umožňuje priemernú hodnotu 0,25 dB na pár, ktorú by trieda C spotrebovala úplne bez priestoru, zatiaľ čo priemerná hodnota 0,12 dB pri triede B ponecháva priestor na starnutie a opätovné párovanie. Zmeňte pomer rozdelenia, počet párov alebo rezervovanú maržu a s tým sa zmení aj odporúčané hodnotenie. Známka je výstupom rozpočtu, nie atribútom aplikácie.

Na našej strane sa deväť polí mapuje na výrobné kroky, ktoré zanechávajú záznamy: overenie vstupného vlákna a objímky, štiepenie a čistenie, zostava konektora s teplotne{0}}riadeným vytvrdzovaním, samostatné programy leštenia pre UPC a APC, automatizovaná kontrola koncov-tváre a optické testovanie straty vloženia, straty spätného toku, kontinuity, polarity, poradia farieb a dĺžky pred konečným označením. Ktorý z týchto záznamov sa oplatí vyžadovať, závisí od nasadenia a praktických rozdielov medzi nimiFTTH, ODF a prostredia dátových centierrozhodnite sa, či potrebujete údaje podľa{0}}položky alebo štatistiku šarže.

Napíšte deväť riadkov. Na riadku 4 uveďte metódu merania a stupeň útlmu oddelene od požiadavky na stratu návratnosti, v riadku 5 uveďte rok vydania a rozhodujúce pravidlo akceptácie, urobte z poľského typu vyhlásenie pre celý kanál, a nie pre jednotlivé-položky, vypočítajte dĺžku z obalu a požadujte údaje o ťahu a zachovaní pre SKU a nie pre rodinu. To samo osebe odstraňuje väčšinu sporov o doručovaní, ktoré táto kategória produktov generuje.

Vo zvyšku žiadajte skôr dokumenty ako záruky. Dostupné s objednávkou: dátové listy, záznamy o testoch na-položku alebo{2}}dávku s uvedenou metódou merania, správy o strate pri vkladaní a strate pri vrátení, zoznamy balení a osvedčenia o zhode. Môžetevyžiadajte si vzorku otestovanú podľa vašej vlastnej špecifikácie deviatich{0}}riadkov so záznamom o dávkovom teste. Pošlite deväť polí a my odpovieme v rovnakom formáte vrátane riadkov, ktoré by sme posunuli späť. Úplné možnosti špecifikácií a polia prispôsobenia sú uvedené naproduktová stránka s pigtailom z optických vlákien.
