Vnútorná a vonkajšia inštalácia káblov z optických vlákien

Evolux Fiber Team · Február 2026 · Čítanie 10 minút

Inštalácia optických vlákien je kritickým krokom pri budovaní-výkonných sietí. Výber správneho kábla zaisťuje efektívny prenos dát, dlhú životnosť a odolnosť v rôznych prostrediach. Táto príručka sa zaoberá inštaláciou vnútorných a vonkajších káblov z optických vlákien s praktickými tipmi pre každý scenár.

Nováčik v oblasti vláknovej optiky? Možno budete chcieť skontrolovať našeZáklady optických konektorovnajprv.

Typy káblov z optických vlákien podľa aplikácie

Káble z optických vlákien sú kategorizované na základe prostredia ich nasadenia: vnútorné a vonkajšie. Každý typ je navrhnutý so špecifickými vlastnosťami na zvládnutie rôznych podmienok.

Vnútorné káble z optických vlákien

Vnútorné káble z optických vlákien sa bežne používajú v budovách, kanceláriách a dátových centrách. Tieto káble sú flexibilné, ľahké a navrhnuté z materiálov odolných voči ohňu-, aby spĺňali bezpečnostné predpisy. Sú vystavené menšiemu zaťaženiu životného prostredia ako vonkajšie káble, ale musia spĺňať prísne normy požiarnej bezpečnosti.

Požiarnosť je dôležitá viac, ako si väčšina ľudí uvedomuje. Pri požiari budovy môže nesprávny plášť kábla uvoľňovať toxické výpary alebo šíriť plamene cez vzduchotechnické priestory. Podľa článku 770 NEC (National Electrical Code), toto je to, čo potrebujete vedieť o hodnoteniach:

Použitie nesprávneho hodnotenia nie je len porušením kódu. Videli sme, že inštalatéri vedú kábel OFNR cez priestory, aby ušetrili niekoľko centov na stopu. Stavebný inšpektor to chytí, všetko sa vytrhne a prerobí poriadnym káblom. "Úspora" stojí v konečnom dôsledku asi 10x viac.

Vonkajšie káble z optických vlákien

Vonkajšie káble čelia úplne iným výzvam-kolísaniu teplôt zo -40 stupňov na +70 stupňov, infiltrácii vlhkosti, degradácii UV žiarením, fyzickému stresu a niekedy aj prehryznutiu bundy hlodavcami. Tieto káble sú odolnejšie vďaka pancierovým plášťom a vode blokujúcim materiálom.

Podzemné vláknové káble

Tieto káble sa ťahajú cez potrubia uložené v hĺbke 1 až 2 metre. Potrubie poskytuje fyzickú ochranu, no vlhkosť sa časom stále dostáva dovnútra-preto podzemné káble potrebujú vo vnútri vodu-blokovací gél alebo suchú{5}}blokovaciu pásku. Plášte-kompatibilné s mazivami pomáhajú znižovať trenie počas dlhých ťahov cez potrubný systém.

Priame zakopané káble

Na rozdiel od podzemných káblov idú priame zakopané káble do zeme bez vedenia. Potrebujú zosilnené pancierovanie-vlnitú oceľovú alebo hliníkovú pásku-, aby zvládli tlak pôdy a poškodenie hlodavcami. Evolux ponúkapancierové kábleso zvýšenou ochranou špeciálne navrhnutou na priame pochovávanie.

Anténové káble

Anténne káble visia medzi stĺpmi alebo sa pripájajú k budovám. Sú chránené pred podzemnými rizikami, ale namiesto toho čelia zaťaženiu vetrom, hromadeniu ľadu a neustálemu vystaveniu UV žiareniu. Samonosné{2}}konštrukcie so zabudovaným-oceľovým prenosovým drôtom sú štandardom-prenášač nesie hmotnosť kábla, zatiaľ čo optické vlákna zostávajú vo vnútri chránené.

Podmorské káble

Na nasadenie pod vodou v riekach, jazerách alebo pobrežných oblastiach vyžadujú káble vynikajúcu odolnosť voči vode. Väčšina používa viaceré bariéry: gélové-tuby naplnené vodou, vodou-napučiavajúce pásky a hermeticky uzavretú konštrukciu. Ťažké pancierovanie chráni pred údermi kotvy.

Pred-plánovanie inštalácie

Tu je niečo, čo väčšina príručiek dostatočne nezdôrazňuje: plánovanie zabráni asi 95 % problémov s inštaláciou. Nie technické problémy-problémy s plánovaním. Niekto zabudol skontrolovať, či už existujúci rozvod nie je plný. Niekto si neuvedomil, že na prechod cez cestu je potrebné povolenie. Niekto objednal kábel kratší 20 metrov.

Predtým, ako si niečo objednáte, prejdite si celú trasu a zdokumentujte:

Celková vzdialenosť- merať, nie odhadovať. Pridajte 10-15% pre uvoľnenie a odchýlky smerovania.

Prekážky- steny, stropy, existujúce inžinierske siete, cestné križovatky

Podmienky prostredia- bude vystavený extrémnym teplotám? Vlhkosť? Chemikálie?

Existujúca infraštruktúra- môžete použiť existujúce vedenia, káblové žľaby alebo cesty?

Potrebné povolenia- výkopové povolenia, stavebné povolenia, -právo-dohody

Pre prácu vonku volajte811(v USA) na lokalizáciu existujúcich podzemných inžinierskych sietí pred akýmkoľvek výkopom. Toto je zo zákona povinné a náraz do plynového potrubia alebo napájacieho kábla spôsobuje vážne problémy.

Osvedčené postupy inštalácie optických vlákien

Vláknové káble ponúkajú veľké výhody-veľkú šírku pásma, nízke straty a odolnosť voči elektromagnetickému rušeniu. Tieto výhody sa však prejavia iba vtedy, keď je inštalácia vykonaná správne. Tu sú cielené rady pre rôzne scenáre inštalácie.

Vnútorná inštalácia optických vlákien

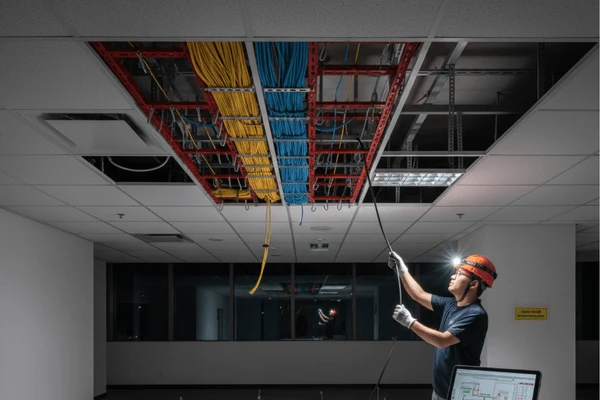

Inštalácie stropov a zvýšených podláh

Sklopné stropy a zdvojené podlahy sú pravdepodobne najjednoduchšie miesta na vedenie vlákien. Stropné panely sa zvyčajne dajú vytlačiť nahor a odsunúť nabok, čím získate prístup k káblom nad nimi. Vyvýšené podlahové dlaždice sa zdvíhajú rovnakým spôsobom.

Káble v týchto priestoroch by mali byť dobre-podporené a usporiadané. Na rovných behoch používajte podnosy, J-háčiky alebo popruhy na suchý zips-, ktoré sú od seba vzdialené približne 4 až 5 stôp, pričom pri zmenách smeru máte k dispozícii ďalšie podpery.

Ľudia zabúdajú na jednu vec: pripevnite podpery na konštrukciu budovy, nie na stropný rošt. Mriežka je navrhnutá len na udržanie hmotnosti dlaždíc. Videli sme, ako sa stropné časti zrútili, keď sa k mriežke časom pripojilo príliš veľa káblov. Nestane sa to okamžite,-trvá to mesiace alebo roky nahromadenej hmotnosti-, ale keď to prejde, odstráni to všetko pod ňou.

Niekoľko ďalších vecí, na ktoré treba dávať pozor pri stropných inštaláciách:

Neklaďte káble priamo na stropné dlaždice. Prepadnú a nakoniec spadnú.

Neťahajte zipsy príliš tesne. Vytvára stresové body, ktoré neskôr spôsobujú problémy. Pásy na suchý zips fungujú lepšie.

Udržujte vlákno oddelené od napájacích káblov najmenej 12 palcov. Vlákno je odolné voči rušeniu, ale napájacie káble vytvárajú teplo.

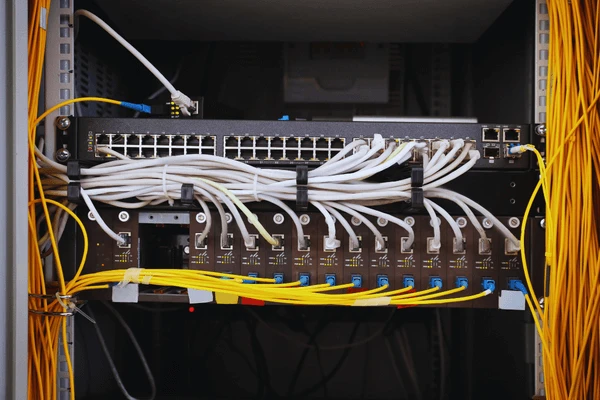

V časti -Inštalácie skríň

Káble vo vnútri rackových skríň musia byť usporiadané. Neporiadne stojany spôsobujú skutočné problémy,-ťažšie je ich odstraňovať, je ľahšie niečo náhodne odpojiť, nočná mora robiť zmeny neskôr.

Použitevláknité patch panelypre čisté koncové body. Káble veďte cez vertikálne a horizontálne káblové manažéry namiesto toho, aby ste ich nechali ovinúť cez zariadenie. Optické a napájacie káble majte na opačných stranách stojana.

Servisné slučky{0}}dodatočného kábla vždy nechajte zvinuté pre budúce použitie. Bez uvoľnenia môže dokonca aj pohyb zariadenia o niekoľko palcov vyžadovať natiahnutie nových káblov.

Inštalácia stúpačiek

Vertikálne káblové vedenia medzi podlahami sú zložité kvôli hmotnosti kábla. Samotný kábel sa môže časom natiahnuť, ak nie je správne podopretý.

Ak sa stúpačka pripája k pretlakovým priestorom, použite kábel s minimálnym hodnotením OFNR-pre stúpačky-OFNP. Káble v pravidelných intervaloch podopierajte pomocou svoriek-pre vlákna. Bežné kovové svorky môžu pri prílišnom utiahnutí vlákno rozdrviť.

Tu je tip, ktorý ušetrí veľa námahy: začnite od najvyššieho poschodia a ťahajte nadol, nie nahor. Ťahaním lanka nahor bojujete proti gravitácii a zaťaženie sa zvyšuje s každým metrom, ktorý ťaháte. Stiahnutie dole umožňuje gravitácii pomáhať namiesto toho, aby s vami bojovala.

Možno sa postupy manipulácie od rôznych výrobcov káblov trochu líšia. Preto skontrolujte údajový list kábla pre maximálny vertikálny vzostup bez podpory a najskôr postupujte podľa ich pokynov.

Vonkajšia inštalácia optických vlákien

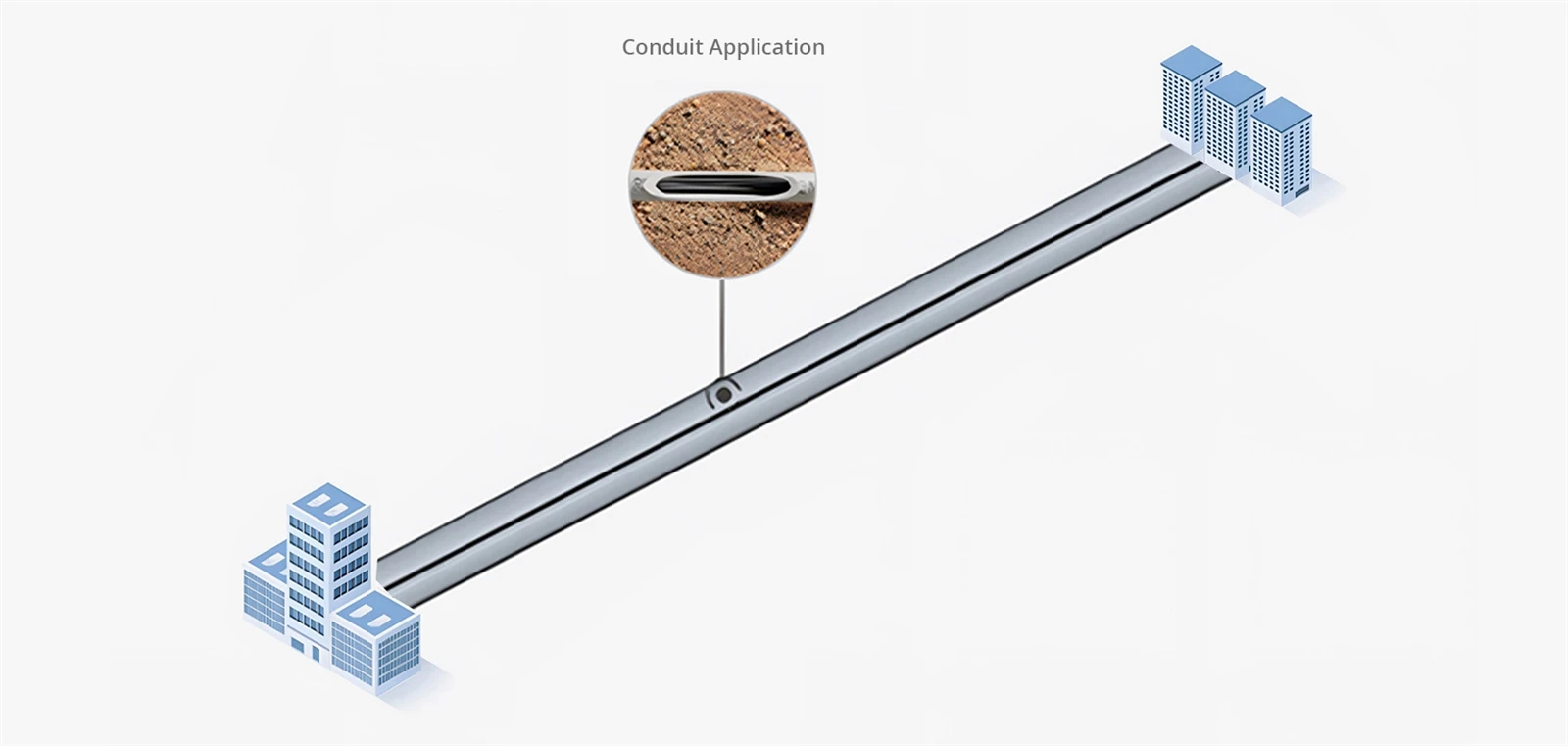

Inštalácia potrubia

Vedenie poskytuje dobrú dlhodobú{0}}ochranu vonkajším káblom, ale po inštalácii je vykonávanie zmien zložité a nákladné. Vopred si dôkladne naplánujte trasu.

Pri ťahaní kábla cez rúrku udržujte všetky prechodové body hladké. V spojovacích krabiciach a otvoroch na ruky nedovoľte, aby káble ležali na ostrých hranách-pridajte krátky kus ohybnej rúrky alebo vnútornej rúrky, ktorá vedie kábel okolo rohov. Pull boxy rozdeľujú dlhé trasy na zvládnuteľné segmenty a poskytujú vám prístup pre budúcu prácu.

Počas inštalácie vždy vložte ťažné lano do potrubia. Budete to potrebovať neskôr. Na dlhé ťahy použite lubrikant kompatibilný s vláknami,-vodný-gél funguje dobre, ale overte si, či je kompatibilný s materiálom plášťa kábla.

Poznámka:Vnútorný polomer ohybov vedenia by mal byť aspoň 10-násobok vonkajšieho priemeru kábla. Pre typický 8 mm vonkajší kábel je to minimálny polomer ohybu 80 mm. Dĺžka vedenia by mala byť obmedzená na 100 stôp medzi bodmi ťahania, pričom na segment by nemali byť viac ako dva 90-stupňové ohyby. Prekročenie týchto limitov dramaticky zvyšuje ťahové napätie.

Technika obrázku 8

Pri skutočne dlhých ťahoch-niekoľko stoviek stôp alebo viac{1}}nepokúšajte sa urobiť všetko naraz. Potiahnite do stredného bodu, rozložte prebytočný kábel do vzoru 8 (nie kruhového, čo spôsobuje skrútenie), potom pokračujte v ťahaní. To rozdeľuje napätie a zabraňuje prekročeniu maximálnej hodnoty ťahu kábla.

Priama zakopaná inštalácia

Priame zakopanie umiestni kábel priamo do zeme bez vedenia. Bezpodmienečne potrebujete pancierový kábel určený na priame zakopanie-bežný vonkajší kábel neprežije viac ako rok alebo dva.

Pred kopaním zavolajte811lokalizovať existujúce inžinierske siete. Na väčšine miest to vyžaduje zákon. Naraziť do plynového potrubia alebo kmeňa vlákna je v najlepšom prípade drahé, v horšom nebezpečné. Získajte povolenia na výkopové práce-väčšina jurisdikcií ich vyžaduje.

Hĺbka hrobu závisí od miesta:

Vždy pochovávajte pod hranicou mrazu pre váš región. Cykly zmrazovania-rozmrazovania môžu posunúť pôdu a poškodiť káble uložené príliš plytko.

Po umiestnení kábla najskôr zasypte pieskom alebo jemnou zeminou-bez kameňov priamo na kábli. Nainštalujte výstražnú pásku asi 12 palcov vyššie. Presnú trasu zdokumentujte pomocou GPS súradníc alebo podrobných meraní. Niekto vám po rokoch poďakuje, keď to bude potrebovať nájsť.

Inštalácia antény

Anténová inštalácia zavesí káble medzi stĺpy. Zabraňuje nákladom na výkopy, ale vystavuje káble poveternostným-vetru, ľadu, slnku a teplotným výkyvom.

Samonosné{0}}káble s integrovaným prenosovým káblom sú štandardom. Messenger nesie hmotnosť a zaťaženie vetrom, zatiaľ čo optické vlákna zostávajú vo vnútri chránené. Pre inštalácie v blízkosti elektrického vedenia používajú všetky-dielektrické samonosné-káble (ADSS) namiesto ocele aramidovú priadzu, aby sa predišlo nebezpečenstvu elektrickým prúdom.

Previs medzi pólmi je dôležitejší, ako si ľudia uvedomujú. Príliš tesný spôsobuje problémy so stresom v chladnom počasí, keď sa kábel sťahuje. Príliš voľné spôsobuje nadmerný pohyb vo vetre, čo spôsobuje únavu v upevňovacích bodoch. Pre rozpätia nad 100 metrov alebo v oblastiach s nepriaznivým počasím budete pravdepodobne chcieť, aby technik vypočítal správny priehyb.

Tam, kde káble vstupujú do budov, nainštalujte expanzné slučky. Zmeny teploty spôsobujú výrazné rozťahovanie a zmršťovanie-bez slučiek, pričom pohyb koncentruje napätie vo vstupných bodoch a môže časom poškodiť káblové aj stavebné priechody.

Spájanie a ukončenie

Inštalácia káblov je polovica práce. Ich správne pripojenie je druhá polovica.

Fusion Splicing

Fúzne spájanie spája dva konce vlákien dohromady pomocou elektrického oblúka. Dobrý fúzny spoj nemá takmer žiadnu stratu-zvyčajne pod 0,05 dB. Preto je to štandard pre trvalé inštalácie.

Proces vyžaduje presnosť v každom kroku:

Stripochranný povlak na odhalenie holého vlákna. Používajte vhodné odstraňovače vlákien-improvizované nástroje poškodzujú sklo.

Čistýholé vlákno s 99 % izopropylalkoholom a utierkami, ktoré-nepúšťajú vlákna. Jeden prechod na sekciu stierania.

Štieptevlákno na vytvorenie plochej, kolmej koncovej plochy. Kvalita spoja určuje kvalitu spoja,-ak vyzerá odštiepene, šikmo alebo drsne, odlepte ho a skúste to znova.

Poistkaumiestnením vlákien do spojky. Automaticky ich zarovná a aplikuje oblúk.

Chrániťspoj s teplom-zmršťovacou manžetou. Holé fúzne spoje sú mimoriadne krehké.

Ak zváračka odhadne stratu nad 0,05 dB, niečo sa pokazilo. Je lepšie to zopakovať, ako akceptovať okrajový spoj.

Pre ukončovacie práce, kvalitapigtaily z optických vlákiens továrenskými-leštenými konektormi skutočne rozdiel v konečných výsledkoch.

Mechanické spájanie

Mechanické spoje používajú vyrovnávacie prípravky a indexový{0}}gél namiesto spájania. Rýchlejšia inštalácia, nie sú potrebné žiadne drahé fúzne zariadenia.

Kompromis: vyššia strata (0,1-typických 0,5 dB oproti menej ako 0,05 dB pre fúziu) a nižšia dlhodobá-spoľahlivosť v drsnom prostredí. Pokuta pre núdzové opravy alebo práce s-nízkym počtom vlákien, pri ktorých je problémom cena zariadenia. Pokiaľ ide o trvalú infraštruktúru, fúzia je stále cestou.

Typy konektorov

Rôzne aplikácie vyžadujú rôzne konektory:

náškonektory z optických vlákienprichádzajú vo všetkých štandardných typoch pre továrenské aj terénne ukončenie.

Testovanie a dokumentácia

Nevynechávajte testovanie. "Odkaz sa rozsvieti" neznamená, že inštalácia je dobrá. Okrajová inštalácia môže fungovať pri 10G, ale zlyhá pri 100G, alebo môže fungovať dobre v lete, ale v zime vypadne.

Vizuálna kontrola

Pred pripojením čohokoľvek skontrolujte každú koncovú plochu konektora pomocou kontrolného mikroskopu pri zväčšení 200-400x. Hľadajte prach, odtlačky prstov, škrabance na jadre, čipy v objímke.

Kontaminácia spôsobuje väčšinu problémov s optickými sieťami. Jeden priemyselný prieskum zistil, že je to hlavný dôvod na riešenie problémov s hovormi. Vyčistite kontaminované konektory pomocou vhodných čistiacich nástrojov a znova{2}}skontrolujte. Škrabance pretínajúce oblasť jadra znamenajú, že konektor potrebuje výmenu.

Testovanie straty

Súpravy testu optickej straty merajú celkovú stratu vloženia od konca{0} do{1}}. Porovnajte namerané výsledky s očakávanou stratou:

Očakávaná strata=(dĺžka vlákna × útlm) + (konektory × 0,3 dB) + (spoje × 0,1 dB)

Typický útlm vlákna:

Jediný-režim pri 1310 nm: 0,35 dB/km

Jednoduchý-režim pri 1550 nm: 0,25 dB/km

Multimode pri 850 nm: 3,0 dB/km

Ak je nameraná strata výrazne vyššia ako vypočítaná, niečo nie je v poriadku. Nájdite ho pred prijatím inštalácie. Pre kabeláž v priestoroch poskytuje štandard TIA-568 špecifické rozpočty strát a požiadavky na testovanie, ktoré by mala väčšina komerčných inštalácií dodržiavať.

Testovanie OTDR

OTDR (Optical Time{0}}Domain Reflectometer) odosiela svetelné impulzy a meria odrazy, pričom zobrazuje každý konektor, spoj, ohyb a poruchu pozdĺž spojenia. Stopa vám presne povie, kde sú problémy a aké závažné sú.

Uložte stopy OTDR pre každé vlákno. Keď niečo zlyhá o mesiace alebo roky neskôr, porovnanie aktuálnych a pôvodných stôp presne ukáže, čo sa zmenilo. Uchovávajte dokumentáciu tam, kde ju budúci technici skutočne nájdu-nie na niečí notebook, ktorý odchádza, keď zmení prácu.

Bežné problémy a riešenia

Odkaz sa vôbec nevytvorí

Skontrolujte v tomto poradí: sú konektory správne usadené? Je správne pripojené vlákno (fyzicky ho sledovať)? Správna polarita TX/RX? Konektory čisté?

Občasné chyby alebo vysoká bitová chybovosť

Takmer vždy jedna z troch vecí: kontaminované konektory, okrajový optický výkon (spojenie funguje, ale bez okraja) alebo narušenie polomeru ohybu niekde v ceste. Fyzicky skontrolujte trasu a hľadajte tesné zákruty-vo vnútri stojanov, pri zmenách smeru, kdekoľvek sa kábel „napchal“ do tesného priestoru.

Link predtým fungoval, teraz už nie

Niečo sa zmenilo. Robili sa v oblasti nejaké práce? Pripojil alebo odpojil niekto niečo? Porovnajte aktuálnu stopu OTDR s pôvodnou základnou čiarou.

OTDR vykazuje neočakávane vysokú stratu v jednom bode

Môže ísť o špinavý konektor, zlé spojenie, tesný ohyb alebo fyzické poškodenie. Začnite s čistením. Ak to nevyrieši, fyzicky skontrolujte miesto, ktoré OTDR identifikuje.

Záver

Dobrá inštalácia optických vlákien spočíva v základoch: správny kábel pre životné prostredie, starostlivé zaobchádzanie, čisté pripojenia, správne testovanie. Nie je to zložité, ale na detailoch záleží. Preskočte ich a problémy budete riešiť roky.

Evolux Fiber poskytuje kompletné optické komponenty-konektory, prepojovacie káble, pigtaily, adaptéry a svorkovnice. Bezplatné vzorky a technická podpora k dispozícii pre vaše projekty.

Máte otázky týkajúce sa vašej inštalácie? Kontaktujte náš tímo pomoc.
