MPO/MTP vlákno: Skutočná reč, ktorú potrebujete pred ďalšou výstavbou dátového centra

Minulý november mi zavolal zákazník vo Phoenixe. Práve zabalili 100G chrbticu-zostavu listu-šesť mesiacov plánovania, krásne vedenie káblov, farebne-kódované všetko. Polovica uplinkov by nevyjednávala.

Ukázalo sa, že niekto chytil krabicu kufrov typu B pre dizajn typu A. Krabice vyzerali identicky. Čísla dielov sa líšili o jednu číslicu.

Štyri hodiny riešenia problémov. Let o 6:00 pre ich vedúceho inžiniera. Konečné poškodenie: 14 200 USD za núdzové práce plus 1 847 USD za letenku na poslednú-minútu. Stále mám niekde screenshot faktúry.

Preto to píšem. MPO/MTP vlákno nie je žiadna veľká veda, ale detaily vás zničia, ak nebudete dávať pozor. A penalizačné stupnice s vaším počtom portov-pokazia jednu opravu LC, stratíte jeden odkaz. Pokazíte jeden MTP kmeň, stratíte dvanásť.

MPO vs MTP: Zabime tento zmätok

Túto otázku dostávam neustále. "Je MTP len drahé MPO?"

Tak nejako. Ale to je ako pýtať sa, či je Lexus len drahá Toyota. Technicky áno, prakticky nie.

MPO je štandard konektorov. IEC 61754-7, TIA-604-5-obvyklá abecedná polievka. Akákoľvek továreň s lisovacou objímkou ​​môže vyraziť konektory MPO.

MTP je značka US Conec. Vynašli multi-fiber push-formát a potom strávili desaťročia jeho zdokonaľovaním. Rovnaký pôdorys, prísnejšie tolerancie, lepšie materiály.

Tu je to, čo väčšine porovnávacích tabuliek chýba: zabudnite na diskusiu o plastových-verzus{1}}kovových svorkách. To je rozptýlenie.

Eliptický vodiaci kolík je celá loptová hra.

Štandardné MPO používa okrúhle vodiace kolíky. Keď spojíte dva konektory, okrúhle kolíky sa môžu v zarovnávacej objímke mierne kývať-možno mikrón sem, mikrón tam. Neznie to ako veľa. Ale urobte to 200-krát a vzor opotrebovania bude nerovnomerný. Vonkajšie polohy vlákien sa začnú unášať. Vaša strata vloženia sa plazí.

Eliptické kolíky MTP? Zameriavajú sa na seba-. Zakaždým. Keď ich zasuniete, pocítite rozdiel-, keď kolík zapadne, ozve sa jednoznačné cvaknutie oproti tej vágnej kaši, ktorú získate pri lacnom MPO.

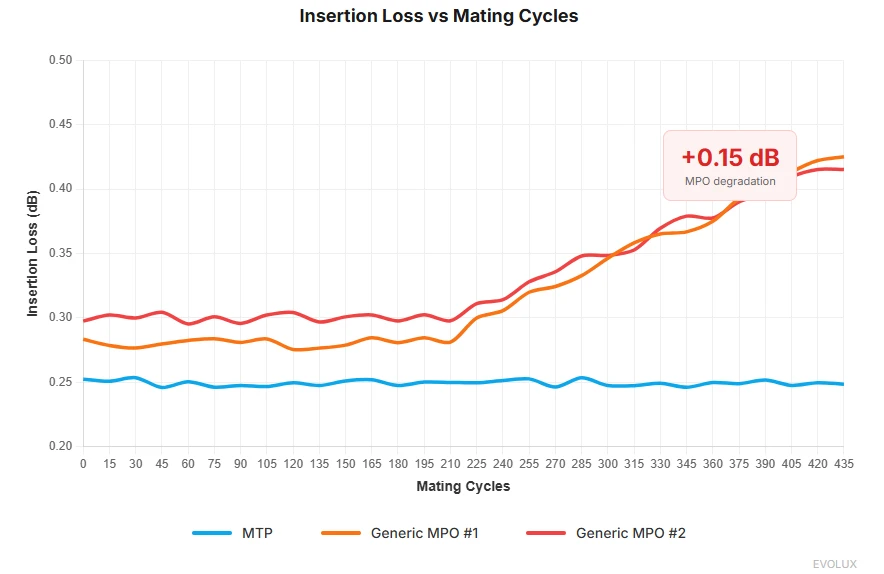

Minulý rok sme vykonali test mučenia: 437 párovacích cyklov na šiestich rôznych vzorkách konektorov. V cykle 300 dva z generických MPO vykazovali 0,15 dB degradáciu na pozíciách 1 a 12. MTP? Rovná čiara cez cyklus 400.

Tých 0,15 dB neznie strašidelne, kým nezložíte tri párovacie body do 400G spojenia s nulovou rezervou.

Čo je vo vnútri týchto vecí

Rýchla lekcia anatómie, pretože pochopenie vnútorností pomáha, keď sa veci pokazia.

Ferrule

Predstavte si malú keramickú tehlu s 12 otvormi vyvŕtanými v polohách s presnosťou približne 1 mikrón. Ľudský vlas je široký 70 mikrónov. Hovoríme o 1/70 vlasu.

V konektoroch MTP sa objímka vznáša na pružinách. prečo? Pretože keď zaseknete dva konektory, nikdy nebudú dokonale zarovnané. Plavák umožňuje mikro{2}}nastavenie objímky tak, aby sa kontaktný tlak rozložil rovnomerne, namiesto toho, aby zabrúsil jeden roh do zabudnutia.

Tento pružinový mechanizmus je tiež dôvodom, prečo by ste nemali-uchopiť MTP konektory pri ich spájaní. Videl som, ako ich technici spájajú, ako keby uťahovali matice. Celý zmysel plaváka je nechať konektor nájsť svoje vlastné zarovnanie. Stačí zatlačiť, kým nezacvakne. Hotovo.

Vodiace kolíky

Už sa hovorilo o eliptickom dizajne. Samotné kolíky sú z tvrdenej zliatiny,-prežijú tisíce zasunutí bez toho, aby sa rozbili.

Samčie konektory majú kolíky. Zásuvkové konektory majú otvory. Znie to ako samozrejmosť, ale pozoroval som ľudí, ktorí sa pokúšali páriť samca-s-mužom o 2:00 v tmavej skrini. nefunguje. Opýtajte sa ma, ako to viem.

Bývanie

Štandardné kryty MTP sú jedno{0}}dielne-polarita a pohlavie sú nastavené vo výrobe. Objednáte zle, buď vraciate káble alebo kupujete adaptérové ​​panely.

Tu je niečo, čo vám hárky s údajmi nepovedia: v okrajových lokalitách alebo priemyselných prostrediach, ktoré nie sú riadené -klímou{1}}, lacné plastové kryty MPO po niekoľkých rokoch skrehnú. V našom laboratóriu na testovanie záťaže sme porovnali originálne kryty MTP s generickými knockoffmi pri extrémnom tepelnom cyklovaní. Mnohí výrobcovia znižujú náklady primiešavaním nadmerného množstva recyklovaného materiálu do svojich foriem na kryty-, čo spôsobuje degradáciu molekulárneho reťazca, ktorá je voľným okom neviditeľná. Po tepelných cyklických testoch (-40 stupňov až +75 stupňov ) však odolnosť proti únave západky klesne o viac ako 40 %. Od zákazníkov sme dostali „rozpadnuté“ konektory a analýza roztrhnutia neustále ukazuje klasické skrehnutie materiálu. Preto trváme na tom, aby sme používali iba vysokokvalitnú panenskú polyéterimidovú (PEI) živicu. Na papieri to stojí viac, ale zaisťuje to, že vaše konektory sa po desiatich rokoch v dátovom centre budú stále spájať s rovnakým ostrým kliknutím.

MTP PRO opravuje problém s konfigurovateľnosťou (viac o tom neskôr), ale zatiaľ stačí vedieť: pred objednaním si trikrát-skontrolujte svoje špecifikácie. Proces RMA pre hlavný kábel v hodnote 400 USD trvá tri týždne.

Polarita. Venujte pozornosť.

V tejto časti strávim príliš veľa času, pretože chyby polarity predstavujú možno 60 % hovorov na riešenie problémov s MPO, na ktorých som sa zúčastnil. Je to nuda. Je to zdĺhavé. A úplne zničí váš štvrtkový večer, ak ho budete ignorovať.

Duplexné vlákno je jednoduché. Tx na Rx, Rx na Tx. Batoľa by na to mohlo prísť.

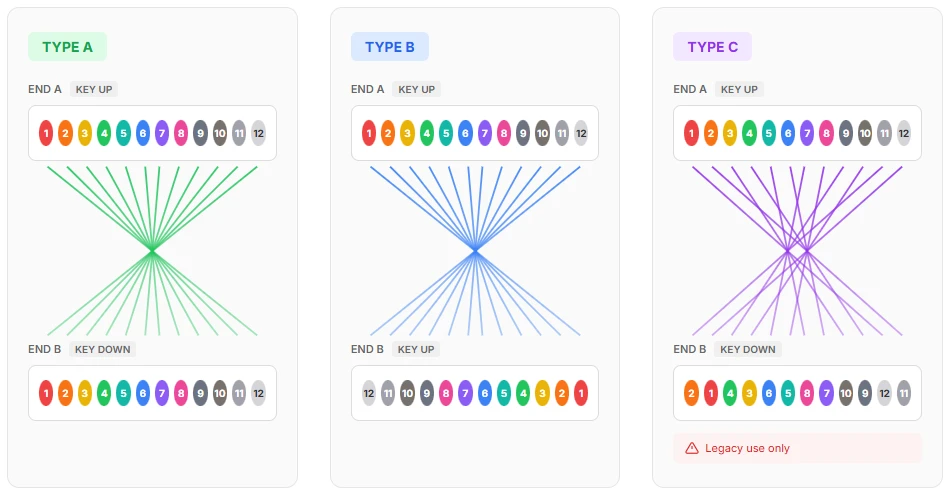

Dvanásť vlákien v jednom konektore? Na každej pozícii záleží. A existujú tri-TRI-rôzne spôsoby, akými výrobcovia zapájajú tieto káble.

Typ A

Na jednom konci kľúč hore, na druhom stlačený. Kábel vnútorne zrkadlí pole vlákien. Pozícia 1 prejde na pozíciu 1, ale fyzické prevrátenie znamená, že páry sa správne zoradia pre duplexné prerušenia.

Typ B

Oba konce sú kľúčom hore. Kábel vymení susedné páry: 1↔2, 3↔4, 5↔6 atď. Spoločné pre SR4 transceivery.

Typ C

Osobne neznášam typ C. Štandard to samozrejme zahŕňa. Ale v praxi? Je to pasca.

Typ C vykoná párové preklopenie na vrchu preklopenia typu A. Jediný raz, čo som ho videl správne používať, bolo vo veľmi špecifickej staršej konfigurácii Cisco, a dokonca ani vtedy technik, ktorý ho nainštaloval, nezanechal žiadnu dokumentáciu. Strávili sme dva dni spätným-projektovaním mapy polarity.

Moja rada: pokiaľ nezodpovedáte existujúcej infraštruktúre typu C, predstierajte, že neexistuje. Bude sa vám lepšie spať.

Prečo na tom záleží v reálnom živote

Tu je typická-cesta chrbtového listu:

Chrbticový spínač → Kufor typu B → Patch panel MTP → Patch typu A → Prepínač listu

Všetko funguje. Teraz si predstavte, že niekto-možno dodávateľ, možno uponáhľaná nočná-technológia na smeny-vymení kufor typu B za typ A. Krabice vyzerali podobne. Štítky boli malé.

čo sa stane? Čiastočná konektivita. Vlákna 1-2 fungujú. Vlákna 3-4 nie. Vlákna 5-6 fungujú. A tak ďalej.

Príznak vyzerá presne ako zlý vysielač. Alebo špinavý konektor. Alebo prestávka vlákna. Strávite hodiny naháňaním duchov, kým niekto konečne prelomí mapovač polarity a odhalí skutočný problém.

Ako výrobcu nie sú najdesivejšie zložité schémy zapojenia-sú to „skryté výrobné chyby“. Počas našich desaťročných{2}}skúseností s výrobou sme videli, čo sa stane, keď montážnym procesom chýbajú náležité kontroly. Najčastejší spôsob zlyhania? Chyby polarity z rotácie vláknitej pásky počas ukončenia. Bez automatizovaného overovania môžu unavení pracovníci neúmyselne otočiť pásik o 180 stupňov-, čo je chyba, ktorá je voľným okom neviditeľná, ale pre prepojenie je zničujúca. Správy z analýzy zlyhaní v priemysle naznačujú, že to predstavuje približne 1 % káblov zo zariadení bez ochranných opatrení. Na našej výrobnej linke presadzujeme plne automatizované testovanie polarity{10}}každý kábel pred odoslaním generuje jedinečný odtlačok polarity. Správa polarity by nemala závisieť od šťastia inštalatéra; je potrebné ho uzamknúť v továrni prostredníctvom fyzického zabezpečenia proti chybám a automatizovanej kontroly.

Po tejto nočnej more sme urobili tvrdé pravidlo: pri akomkoľvek veľkom nasadení náhodne vytiahneme-5 % káblov, kým sa dostanú do zásobníka. Overte skutočné mapovanie vlákien, nie nálepku. Nikdy neverte štítku.

Oprava

Dokument. Všetko.

Pred položením jedného kábla vytvorte mapu polarity. Tabuľka, diagram Visio, skica obrúska-Je mi to jedno. Stačí napísať:

Aký typ kábla ide kam

Ktorým smerom je kľúč otočený na každom konci

Aké je očakávané mapovanie-k{1}}vláknu

Označte oba konce každého kábla typom polarity. Nielen číslo dielu-skutočnú polaritu. Používam farebnú pásku: modrú pre A, žltú pre B. Nízka-technológia, ale funguje to.

Jeden zákazník, s ktorým spolupracujem, vytlačí QR kódy, ktoré odkazujú na ich databázu dokumentácie. Prehnané? Možno. Ale nemali incident s polaritou už tri roky.

Poznámka: Táto dvojsegmentová cesta zachováva správnu polaritu pre prerušenie 4×25G. Vymeňte ktorýkoľvek kábel bez prepočítavania a o polnoci budete riešiť problém.

Stratový rozpočet Matematika

Každá optická linka má energetický rozpočet. Vysielač vydáva X dBm. Prijímač potrebuje aspoň Y dBm. Rozdiel je v rozpočte na straty-to je to, čo miniete na útlm vlákna, straty konektorov a spoje.

Pri 10G boli rozpočty na straty štedré. Môžete použiť konektory na odpadky a stále máte rezervu.

Pri 100G je matematika prísnejšia.

Pri 400G počítate desatiny dB ako lakomec počítajúci groše.

Príklad 100 GBASE-SR4

IEEE vám dáva celkovú stratu kanála 1,9 dB pre 100G SR4 cez OM4 na 100 metrov.

Vytvorme realistický odkaz:

100 m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Dve spojenia MTP (switch→panel, panel→patch)

Ak používate generický MPO pri 0,75 dB každý:

To nie je marža. Toto je chybový riadok na vašom testovacom zariadení.

Jedno zrnko prachu na jednom konci-tváre a prekročili ste rozpočet. Jeden o niečo dlhší kábel, nad rámec rozpočtu. Jeden konektor, ktorý prišiel z piatkovej popoludňajšej zmeny v továrni, nad rozpočet.

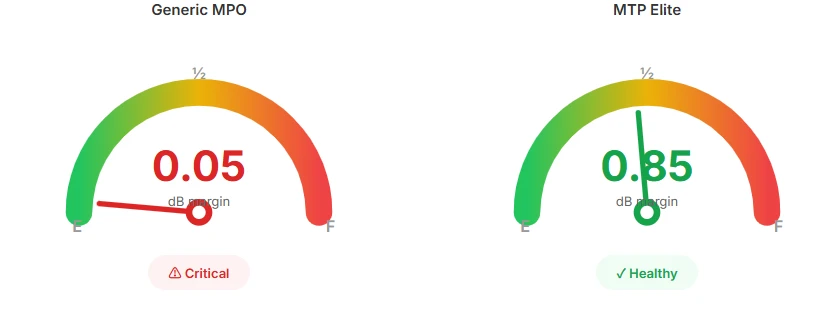

Rovnaké prepojenie s MTP Elite pri 0,35 dB každý:

Teraz môžete dýchať. Vzniká prach. Posun teplôt. Vlákna starnú. Táto rezerva 0,85 dB absorbuje skutočný svet.

Analógia Road Trip

Predstavte si stratový rozpočet ako jazda-krajinou s benzínovou nádržou, ktorú nemôžete doplniť.

Generic MPO vás spustí na polovicu nádrže. Krátke výlety? Dobre. Ale skúste sa dostať z Phoenixu do Denveru a budete sa potiť na každom kilometri, keď dorazíte na benzínovú pumpu s výparmi.

MTP Elite vás naštartuje naplno. Rovnaký cieľ, ale teraz si môžete urobiť obchádzku, spustiť klimatizáciu, nemusíte panikáriť, keď narazíte na stavebnú premávku.

Cieľ (vaša dátová rýchlosť) sa nemení. Vaša rezerva na prekvapenia áno.

MTP Elite vs Standard: Kedy zaplatiť prémiu

US Conec predáva dve triedy:

Štandardný MTP:Max 0,50 dB vložený útlm. Typická je okolo 0,35 dB.

MTP Elite:Max 0,35 dB. Typická je 0,15-0,25 dB.

Elite stojí o 15-30% viac v závislosti od počtu vlákien a predajcu. Stojí to za to?

Takto o tom uvažujem.

Choďte do elity, keď:

Vaša strata matematiky ponecháva menej ako 0,5 dB rezervu po tom, čo je všetko sčítané

V ceste máte tri alebo viac párovacích bodov

Teraz robíte 400G alebo to bude o 3 roky

Kábel je chrbticová infraštruktúra, ktorá bude v stenách desať rokov

Štandard je v poriadku, keď:

Linky pod 50 m len s 1-2 páreniami

Pohodlná rezerva pri 40 G alebo 100 G

Prepojovacie káble, ktoré aj tak vymieňate každý rok,-prečo platiť prémiové za spotrebný materiál?

Skutočne napätý rozpočet a spočítali ste, že to funguje

Moje všeobecné pravidlo: Elite pre kufre, Standard pre nášivky.

Tu je logika. Kufre idú do stropu, pod podlahu, cez steny. Zostanú tam 7-10 rokov. To je základ vašej siete – absolútne nemôžete ušetriť na stratových maržiach infraštruktúry, ktorej sa desaťročie nedotknete.

Z hľadiska výrobnej presnosti nie je rozdiel medzi triedami Elite a Standard len 0,1 dB na papieri. Výroba konektorov Elite-vyžaduje rozšírené super{3}}leštenie koncovej plochy-a odmietnutie akýchkoľvek objímok s hraničnými parametrami geometrie, ako je odsadenie vrcholu. Moje základné-odporúčanie zákazníkom: kufre musia byť Elite. Keď sú konektory kufra zakopané v káblových žľaboch, ich spojovacie body sú pevné. Patch káble sú tekuté a neustále sa vymieňajú. Ak geometria koncovky kufra nie je dokonalá, nezáleží na tom, aké dobré sú vaše prepojovacie káble,{10}fyzický kontaktný tlak bude vždy nerovnomerný. Utrácajte peniaze za presné komponenty, ktoré sa nehýbu. To je filozofia nákladov, ktorá má vo výrobe zmysel.

Náplasti? Sú to spotrebný materiál. Operační technici ich trhajú, presmerujú, šliapu po nich, náhodne po nich prevrátia stoličky. Priemerná životnosť je možno šesť mesiacov až rok, kým sa vymenia. Utrácať prémiové doláre na záplaty Elite pri prevádzkovaní okrajových kufrov je spätné,-leštíte kľučku, zatiaľ čo základ praská.

Jedna výnimka: ak sa krížovo{0}}pripájate cez stretnutia{1}}menej vo farbe, choďte do Elite všade. Nemôžete ovládať kvalitu kábla na druhej strane tohto odovzdávacieho panela.

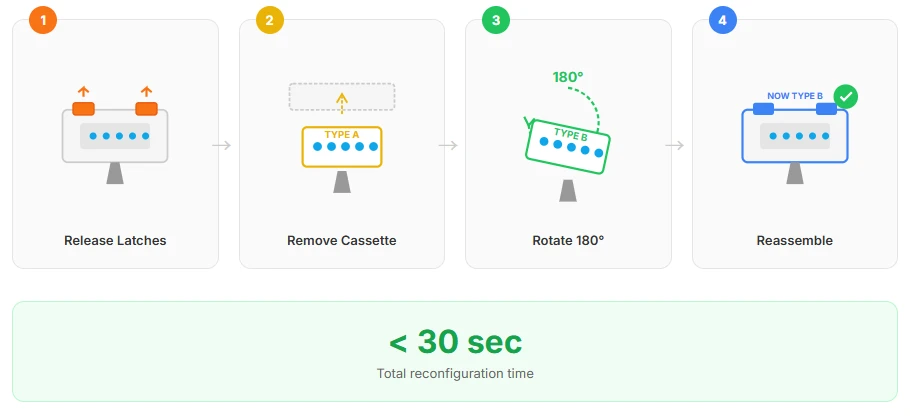

MTP PRO: Opravy v teréne, ktoré skutočne fungujú

Tradičné MTP zámky v polarite a pohlaví vo výrobe. Objednať zle? Vráťte ho, počkajte tri týždne a vysvetlite svojmu projektovému manažérovi, prečo sa harmonogram pokazil.

MTP PRO vám umožňuje zmeniť polaritu (Typ A ↔ Typ B) a pohlavie (muž ↔ žena) v teréne. Žiadne špeciálne nástroje na polaritu-len otvorte kryt. Na výmenu pohlaví je potrebný nástroj na extrakciu špendlíkov, ale stále je to 30-sekundová práca.

Poplatok je 20-40% oproti štandardnému MTP. Znie to strmo.

Poďme si to však spočítať-:

Ak robíte veľké nasadenie s akýmikoľvek nejasnosťami o tom, čo už je nainštalované, MTP PRO sa vyplatí hneď, ako sa niečo nezhoduje s výkresom.

Pre kolokáciu alebo prostredia spravované treťou stranou{0} zvyčajne odporúčame zákazníkom priamo špecifikovať MTP PRO. V tých scenároch „čiernej skrinky“, kde nemôžete predpovedať polaritu alebo pohlavie druhého konca, nie je pole -zmeniteľná schopnosť PRO nielen pohodlná,-je to poistenie. Boli sme svedkami toho, ako zákazníci na týždeň odstavili celých desať{5}}tisíc-projektov s vláknami, pretože sa ukázalo, že oba konce sú mužské. Ako výrobca vyrábame konektory-série PRO, aby sme odovzdali konfiguračnú autoritu späť do terénu-eliminujúc riziká dodávateľského reťazca spôsobené-základnými komunikačnými medzerami.

Pre malé, dobre{0}}zdokumentované zostavy, kde ovládate každú premennú? Štandard je v poriadku.

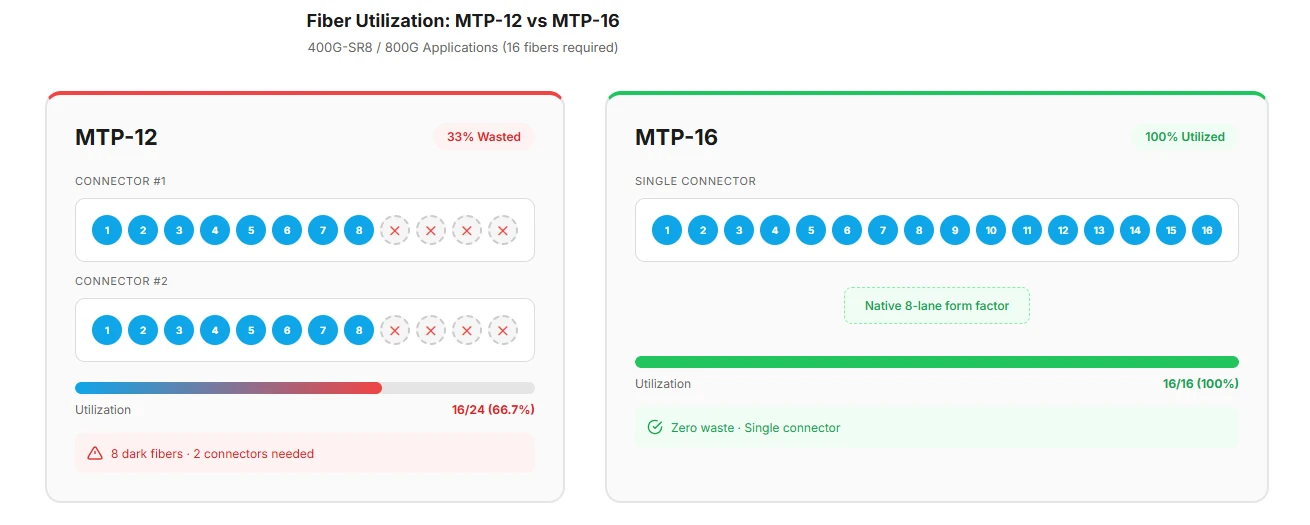

MTP-16: Stop plytvaniu vláknom

Špinavé tajomstvo o 12-vláknovom MTP: plytvá tretinou vášho vlákna pre 8-prúdové aplikácie.

40G používa 4 pruhy (8 vlákien). 100G používa 4 pruhy (8 vlákien). 400G používa 8 pruhov (16 vlákien). 800G používa 8 pruhov (16 vlákien).

MTP-16 to opravuje. Šestnásť vlákien, osem duplexných párov, nulový odpad.

Pre 400G-SR8 a nadchádzajúcu vlnu 800G je natívnym tvarovým faktorom MTP-16. Ak budujete novú školiacu infraštruktúru AI,-tieto klastre GPU, ktoré potrebujú 400G alebo 800G medzi každým uzlom, teraz štandardizujte na MTP-16. Delta nákladov je zanedbateľná a 12-vláknové kmene nebudete vytrhávať za dva roky.

Minulý mesiac sa ozval kontakt na hyperscaler: už sa zaviazali používať MTP-16 pre všetky nové zostavy. Samotné zlepšenie využitia vlákna odôvodnilo zmenu nástrojov.

End-Inšpekcia tváre: nudná časť, ktorá vás zachráni

Skrátim to, pretože je to najmenej zaujímavá téma. Ale preskočenie je dôvod, prečo ľudia spália transceivery za 2 000 dolárov.

Konektory MTP majú 12, 16 alebo 24 vlákien v jednej objímke. Jedna častica kontaminácie na jednom vlákne zaplní celý konektor. Miera pravdepodobnosti kontaminácie s počtom vlákien.

IEC 61300-3-35 definuje čistotu. Tu je zhrnutie:

Tá jadrová zóna-25 mikrónov je brutálna. Jedna prachová častica. Jeden. A váš 400G odkaz začne vyhadzovať chyby CRC.

Nemôžete manuálne skontrolovať 12+ vlákien na konektor a koniec pre každý kábel. Získajte automatizovanú sondu MTP (4 000 – 8 000 USD). Vyplatí sa to pri prvom zachytení kontaminácie pred párením namiesto po výmene vysielača.

Protokol čistenia:

1. Najprv skontrolujte. Vždy.
2. Ak je znečistený: utrite nasucho. Funguje 80% času.
3. Stále špinavé: mokré čistenie IPA.
4. Pred párením znova-skontrolujte.
5. Zlyhá po mokrom čistení? Konektor môže byť poškodený. Nenúťte to.

Začiatočníci sa mýlia v jednej veci: predpokladajú, že mokré čistenie je vždy dôkladnejšie ako suché. Na konektoroch MTP je to katastrofa, ktorá čaká, kým sa stane. Zvyšky IPA, ktoré sa úplne neodparia, vytvárajú lepkavé mikro-pasce v otvoroch vodiacich kolíkov-a tieto pasce priťahujú viac prachu, ako ste na začiatku.

Pod 400-násobným továrenským mikroskopom často vidíme neviditeľného zabijaka, ktorý po sebe zanechalo „mokré čistenie“: filmy zvyškov IPA. Mnoho zákazníkov používa čistič dosiek alebo -alkohol s vysokou koncentráciou, ale ak je pomer zmesi nesprávny alebo je odparovanie neúplné, povrchové napätie kvapaliny doslova „uzamkne“ jemné častice priamo do otvorov vodiacich kolíkov MTP. To je dôvod, prečo sa niektoré káble testujú dobre, čerstvo po vybalení z krabice, ale vykazujú stratu špičiek už po niekoľkých párovacích cykloch. Naše odporúčanie z dielne: chemické čistenie zvládne deväťdesiat percent prípadov. Ak je mokré čistenie absolútne nevyhnutné, použite špeciálne čistiace rozpúšťadlá-bez zvyškov, po ktorých nasleduje prečistenie pod vysokým-tlakom dusíkom. Cieľom je zachovať „panenskú integritu“-čela vlákna{10}}a nie ju chemicky znehodnotiť nadmerným zaobchádzaním.

Naše pravidlo: najprv vždy utrite nasucho. Mokré čistenie si odložte na tvrdohlavú kontamináciu-kožného mazu z prstov technikov, zvyškov lepidla a podobne. A ak vykonávate mokré čistenie, okamžite po ňom nasledujte dva prechody suchým utieraním. Predstavte si MTP ako presnú optiku: čím suchšia, tým bezpečnejšia.

Jeden detail, ktorý sa často prehliada: na dizajne protiprachového uzáveru záleží viac, ako si ľudia uvedomujú. Čiapočky, ktoré sa držia príliš tesne, nútia technikov, aby pri vyberaní za topánku trhli, čo môže namáhať zostavu objímky. Pri navrhovaní našich protiprachových uzáverov sme špeciálne navrhli napnutie uchopenia tak, aby vyvážilo ochranu pred kontamináciou a jednoduchosť odnímania-dostatočne pevné na to, aby zostalo na mieste počas manipulácie, dostatočne voľné, aby ste s ním nemuseli zápasiť o 2:00 v tmavej skrini. Takéto drobnosti nie sú v žiadnom údajovom liste.

rozhodovací rámec

Tu je cheat sheet. Prečítajte si však hviezdičky-tam je skutočný návod.

Hviezdičky:

⚠️ V blízkosti zariadenia HVAC alebo kompresorov?Vibrácie uvoľňujú spoje v priebehu času. Choďte na MTP (kovové svorky), aj keď stratová matematika hovorí, že generické je v poriadku.

⚠️ Laboratórne prostredie s neustálou rekonfiguráciou?MTP PRO, aj keď je polarita „známa“. Plány sa menia. Ušetrite si bolesť hlavy.

⚠️ Pripojenie k existujúcim generickým MPO kmeňom?Nestrácajte peniaze na opravy Elite{0}}najprv inovujte kufre. Reťaz je len taká silná, ako silný je najslabší článok.

⚠️ Colo,{0}}zoznám sa so mnou?Elita všade. Tu je vec týkajúca sa kolokácie: nemôžete skontrolovať, čo je na druhej strane toho demarkačného panela. Nemáte potuchy, či používajú kvalitné svetre alebo to najlacnejšie, čo ich oddelenie obstarávania môže nájsť. To, čo môžete ovládať, je vaša strana pripojenia. Going Elite na vašej strane prináša dodatočnú rezervu 0,3 dB{5}}a v prostredí „čiernej skrinky“, kde ste slepí k polovici odkazu, je táto rezerva často rozdielom medzi neprerušovaným zeleným svetlom a blikajúcim žltým alarmom.

Pre MPO/MTP vlákna, kazety a vylamovacie moduly, ktoré pokrývajú celý tento rad, nájdete podrobné špecifikácie a skladovú dostupnosť vKatalóg EVOLUX. Naša sekcia s optickými konektormi obsahuje varianty MTP-12, MTP-16 a PRO – všetky vyrábané podľa kontrol kvality a kontrolných protokolov, o ktorých sa hovorí v tejto príručke.

MPO/MTP vlákno nie je komplikované, keď si osvojíte tri veci:

Kvalita konektora sa mení rýchlosťou.40G odpúšťa nedbalosť{1}}G nie.

Chyby polarity vyzerajú ako všetko okrem chýb polarity.Dokument pred inštaláciou.

Stratové rozpočty sú menšie, ako si myslíte.Spočítajte si to. Ak je blízko, aktualizujte špecifikáciu konektora.

A jeden osobný názor: MTP Elite na chrbticových kmeňoch takmer vždy stojí za prémiu. Celkový rozdiel v nákladoch na vybudovanie dátového centra je chyba zaokrúhľovania v porovnaní s jednou nocou núdzového riešenia problémov.

Referencie

1. US Conec MTP špecifikácie: https://www.usconec.com/
2. FS.com MTP Connector Guide: https://www.fs.com/blog/a-komplexný-príručka-k-mtp{7}}connector-958.html
3. TIA-568.3-D: Štandard komponentov pre optické vlákna
4. IEC 61754-7: Špecifikácie radu konektorov MPO
5. IEC 61300-3-35: Kritériá kontroly koncových plôch
6. IEEE 802.3bm/cm: 100G a 400G optické štandardy
