Vysvetlenie typov multimódových vlákien: OM1 OM2 OM3 OM4 OM5

Hlboké{0}}technické porovnanie, ktoré pomôže sieťovým inžinierom a tímom obstarávateľov vybrať to správne multimódové vlákno pre ich infraštruktúru

Keď nás v minulom štvrťroku oslovila logistická spoločnosť v New Jersey ohľadom modernizácie svojej siete skladov, čelila bežnej dileme: ich existujúca kabeláž OM1 nedokázala podporovať 10GbE prepínače, ktoré si práve kúpili. Technik na-mieste odporučil OM4, ale bolo to prehnané pri behoch s priemerom 85 metrov? Tento scenár sa odohráva denne v dátových centrách, areáloch a podnikových zariadeniach po celom svete.

Výber multimódového vlákna nie je len o výbere farebne{0}}kódovaného kábla-, ide o pochopenie fyziky šírenia svetla, prispôsobenie vašej infraštruktúry súčasným a budúcim požiadavkám na šírku pásma a optimalizáciu vašich kapitálových investícií. Táto príručka presahuje špecifikácie na{3}}úrovni, aby vysvetlilaprečotieto vlákna fungujú inak aakorobiť informované rozhodnutia pre vaše konkrétne nasadenie.

Čo robí multimódové vlákno "multimodovým"

Skôr než sa pustíme do klasifikácií OM, poďme zistiť, čo odlišuje multimódové vlákno od jeho jednorežimového náprotivku na základnej úrovni.

Multimódové vlákno má väčší priemer jadra-zvyčajne 50 μm alebo 62,5 μm v porovnaní s 9 μm jadrom v jednom-režime. Toto väčšie jadro umožňuje svetlu cestovať cez vlákno po viacerých dráhach súčasne, pričom každá dráha predstavuje iný „režim“ šírenia. Predstavte si to ako diaľnicu s mnohými jazdnými pruhmi oproti ceste s jedným-pruhom: viac jazdných pruhov znamená väčšiu kapacitu premávky na krátke vzdialenosti, no na dlhších úsekoch je koordinácia náročná.

Jadrom-k{1}}rozhraniu plášťa v multimódovom vlákne so stupňovitým{2}}indexom nie je ostrá hranica, ale skôr postupný prechod v indexe lomu. Tento gradient je presne navrhnutý tak, aby vyrovnal čas jazdy v rôznych režimoch. Svetlo, ktoré sa pohybuje v blízkosti okraja vlákna, má dlhšiu fyzickú cestu, ale pohybuje sa materiálom s nižším -indexom lomu- (a teda cestuje rýchlejšie), zatiaľ čo svetlo v blízkosti stredu prechádza kratšou cestou cez materiál s vyšším -indexom lomu- (pohybuje sa pomalšie). Po dokonalom vyladení sa všetky režimy dostanú do prijímača súčasne.

V praxi výrobné tolerancie znamenajú, že táto kompenzácia nie je nikdy dokonalá. Výsledné časové rozdiely medzi režimami-nazývané modálna disperzia-v konečnom dôsledku obmedzujú šírku pásma vlákna a prenosovú vzdialenosť. Toto je kľúčový parameter, ktorý oddeľuje OM1 až OM5.

Evolúcia od LED k VCSEL: Pochopenie revolúcie šírky pásma

Klasifikačný systém OM odráža zásadný posun v technológii svetelných zdrojov, ku ktorému došlo koncom 90. rokov a začiatkom 21. storočia.

Éra LED (OM1 a OM2)

Prvé multimódové systémy používali ako zdroj svetla svetelné-diody (LED). LED diódy produkujú široký, jednotný výstup, ktorý vypĺňa celé jadro vlákna, čím vzrušujúce všetky dostupné režimy súčasne. Tento stav „preplneného štartu“ znamenal, že šírka pásma vlákna bola určená súhrnným výkonom stoviek režimov, ktoré spolupracujú. Niekoľko pomalých alebo rýchlych režimov malo minimálny vplyv, pretože energia signálu bola distribuovaná cez toľko ciest.

LED diódy majú zásadné obmedzenie: ich maximálna modulačná rýchlosť dosahuje až 622 Mbit/s. Toto obmedzenie ich spôsobilo, že nie sú vhodné pre aplikácie s gigabitovou-rýchlosťou bez ohľadu na teoretické možnosti vlákna.

Revolúcia VCSEL (OM3, OM4, OM5)

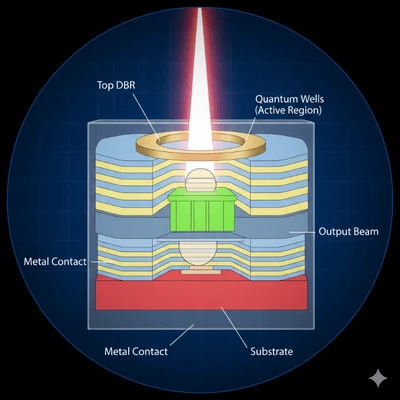

Vertikálne-dutinové povrchy{1}}vyžarujúce lasery (VCSEL) všetko zmenili. Tieto polovodičové lasery ponúkajú:

Rýchlosť modulácie presahujúca 25 Gbit/s (a neustále sa zlepšuje)

Užšia spektrálna šírka, zníženie chromatickej disperzie

Vyšší optický výkon pre lepší pomer signálu-k{1}}šumu

Nižšie výrobné náklady v porovnaní s okrajovými{0}} lasermi

Kruhové profily lúčov, ktoré sa efektívne spájajú do jadier vlákien

VCSEL však nevypĺňajú jadro vlákna rovnomerne. Ich koncentrovaný lúč vybudí iba podmnožinu dostupných režimov-zvyčajne tých, ktoré sú blízko stredu vlákna. Tento stav „obmedzeného spustenia“ znamená akékoľvek chyby alebo odchýlky indexu lomu v strede jadra, ktoré neúmerne ovplyvňujú výkon systému.

To je dôvod, prečo vlákna OM1 a OM2, navrhnuté pre preplnené LED spustenie, často fungujúhoršies VCSEL, ako by naznačovala ich menovitá šírka pásma. Výrobcovia vlákien zareagovali vývojom laserom-optimalizovaného multimódového vlákna (LOMMF) s prísne kontrolovanými profilmi indexu lomu špeciálne navrhnutými pre uvedenie VCSEL na trh. Toto vlákno-optimalizované pre laser sa stalo základom klasifikácií OM3, OM4 a OM5.

Klasifikácia OM: Podrobné technické členenie

OM1 vlákno

Základné špecifikácie:

Priemer jadra: 62,5μm

Priemer plášťa: 125μm

Šírka pásma Overfilled Launch (OFL): 200 MHz·km pri 850nm, 500 MHz·km pri 1300nm

Maximálny útlm: 3,5 dB/km pri 850 nm, 1,5 dB/km pri 1300 nm

Farba bundy: oranžová (na TIA-598C)

Technický kontext:

Väčšie jadro OM1 62,5 μm bolo pôvodne vybrané, pretože zjednodušilo zarovnanie so zdrojmi LED a umožnilo voľnejšie tolerancie konektorov. Toto väčšie jadro však podporuje viac režimov šírenia ako 50μm vlákno, čo vedie k väčšej modálnej disperzii a nižšej šírke pásma.

Veľkosť jadra 62,5 μm vytvára zásadnú nekompatibilitu: konektory OM1 a prepojovacie káble nemožno miešať s komponentmi OM2/OM3/OM4/OM5. Spojenie 62,5 μm vlákna s 50 μm vláknom má za následok približne 3-4 dB dodatočnú stratu, ktorá je dostatočná na to, aby spôsobila zlyhania spojenia v mnohých systémoch.

Praktické limity vzdialenosti:

Aktuálny stav:

OM1 sa považuje za starú infraštruktúru. Nové inštalácie by nemali špecifikovať OM1, pokiaľ sa nepripájajú k existujúcemu 62,5μm závodu, kde sa vyžaduje modálna kontinuita. Limit 33 metrov pri 10GbE ho robí nepraktickým pre aplikácie moderných dátových centier.

OM2 vlákno

Základné špecifikácie:

Priemer jadra: 50μm

Priemer plášťa: 125μm

Šírka pásma OFL: 500 MHz·km pri 850nm, 500 MHz·km pri 1300nm

Maximálny útlm: 3,5 dB/km pri 850 nm, 1,5 dB/km pri 1300 nm

Farba bundy: oranžová (na TIA-598C)

Technický kontext:

OM2 predstavuje prechod na 50μm jadrovú technológiu, pričom je stále určený primárne pre LED zdroje. Menšie jadro znižuje počet podporovaných režimov, čím zlepšuje šírku pásma v porovnaní s OM1. Moderný OM2 sa často vyrába ako laser{5}}optimalizovaný, hoci nespĺňa prísne požiadavky EMB OM3.

Pretože OM1 aj OM2 používajú oranžové plášte, pred ukončením alebo spájaním vždy overte typ vlákna kontrolou vytlačenej legendy kábla (napr. „50/125“ vs. „62,5/125“).

Praktické limity vzdialenosti:

Aktuálny stav:

Rovnako ako OM1, aj OM2 sa postupne vyraďuje z nových inštalácií. Limit 82 metrov pri 10GbE obmedzuje jeho užitočnosť v moderných prostrediach, aj keď zostáva použiteľný pre 1GbE pripojenia v rámci svojich limitov vzdialenosti.

OM3 vlákno (laserové-optimalizované multimódové vlákno)

Základné špecifikácie:

Priemer jadra: 50μm

Priemer plášťa: 125μm

Efektívna modálna šírka pásma (EMB): 2 000 MHz·km pri 850 nm

Šírka pásma OFL: 1500 MHz·km pri 850nm

Maximálny útlm: 3,0 dB/km pri 850 nm

Farba bundy: Aqua (podľa TIA-598C)

Technický kontext:

OM3 bola prvá klasifikácia vlákien navrhnutá špeciálne pre prenos VCSEL. Kľúčová metrika sa posunula z Overfilled Launch bandwidth (relevantné pre LED) na Effective Modal Bandwidth (relevantné pre VCSEL). EMB sa určuje testovaním oneskorenia rozdielového režimu (DMD), ktoré meria, ako sú rôzne skupiny režimov navzájom oneskorené pri obmedzených podmienkach spustenia, ktoré simulujú správanie VCSEL.

Špecifikácia 2 000 MHz·km EMB znamená, že 300-metrové spojenie poskytuje približne 6,67 GHz použiteľnej šírky pásma, ktorá je s rezervou dostatočná pre 10GbE. Profil indexu lomu vlákna je prísne kontrolovaný, najmä v strede jadra, kde sa koncentruje energia VCSEL.

Praktické limity vzdialenosti:

Aktuálny stav:

OM3 je naďalej široko nasadzovaný a nákladovo-efektívny pre aplikácie 10GbE do 300 metrov. Pre domáce optické inštalácie a menšie podnikové siete, kde káblové trasy zostávajú pod 300 metrov, ponúka OM3 vynikajúcu hodnotu. Aplikácie 40GbE a 100GbE však rýchlo odhaľujú svoje obmedzenia.

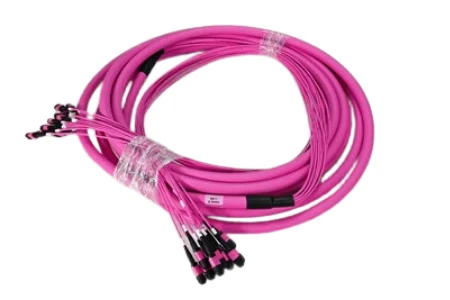

OM4 vlákno

Základné špecifikácie:

Priemer jadra: 50μm

Priemer plášťa: 125μm

Efektívna modálna šírka pásma (EMB): 4 700 MHz·km pri 850 nm

Šírka pásma OFL: 3500 MHz·km pri 850nm

Maximálny útlm: 3,0 dB/km pri 850 nm

Farba bundy: Aqua alebo Erika Violet (podľa TIA-598C)

Technický kontext:

OM4 vzišiel z pokračujúceho zdokonaľovania výrobného procesu po zavedení OM3. Výrobcovia vlákien dosiahli prísnejšiu kontrolu nad profilom indexu lomu, čím viac ako zdvojnásobili efektívnu modálnu šírku pásma. Nešlo ani tak o nový dizajn vlákien, ako skôr o evolúciu výroby OM3 k vyšším štandardom kvality.

4 700 MHz·km EMB umožňuje 400-metrovému prepojeniu podporovať približne 11,75 GHz šírku pásma, čo umožňuje 10GbE na vzdialenosti, ktoré by presahovali možnosti OM3. Ešte dôležitejšie je, že OM4 rozširuje dosah systémov 40GbE a 100GbE z limitov OM3 100m/70m na ​​150m/100m.

OM4 je plne spätne kompatibilný s OM3 - obe používajú 50μm jadrá a môžu byť prepojené bez straty modálneho nesúladu. Primárnym vizuálnym rozdielom je voliteľná farba saka Erika Violet (purpurová), hoci mnohí výrobcovia stále používajú aqua.

Praktické limity vzdialenosti:

Aktuálny stav:

OM4 je odporúčaná voľba pre nové inštalácie dátových centier s podporou 10GbE až 100GbE. Jeho cenová prirážka v porovnaní s OM3 je skromná (zvyčajne 10-20 %), zatiaľ čo jeho rozšírený dosah poskytuje zmysluplnú prevádzkovú flexibilitu a zabezpečenie do budúcnosti.

OM5 vlákno (širokopásmové multimódové vlákno)

Základné špecifikácie:

Priemer jadra: 50μm

Priemer plášťa: 125μm

EMB pri 850 nm: 4 700 MHz · km (rovnako ako OM4)

EMB pri 953nm: 2 470 MHz·km (nová špecifikácia)

Maximálny útlm: 3,0 dB/km pri 850 nm, 2,3 dB/km pri 953 nm

Farba bundy: Limetková zelená (na TIA-598C)

Technický kontext:

OM5 predstavuje zmenu paradigmy v dizajne multimódových vlákien. Zatiaľ čo OM3 a OM4 optimalizovali šírku pásma pri tradičnej vlnovej dĺžke 850nm VCSEL, OM5 rozširuje túto optimalizáciu v rozsahu vlnových dĺžok od 850nm do 953nm.

Táto širokopásmová schopnosť umožňuje multiplexovanie s krátkou vlnovou dĺžkou (SWDM), kde štyri vlnové dĺžky (850nm, 880nm, 910nm a 940nm) prenášajú súčasne cez jeden pár vlákien. SWDM efektívne štvornásobne zvyšuje kapacitu vlákna bez potreby ďalších vlákien alebo prechodu na paralelnú optiku.

Kritické objasnenie:EMB OM5 pri 850 nm sa rovná špecifikácii OM4. Pre transceivery s jednou vlnovou dĺžkou 850nm (štandardné 10GbE, 25GbE, 40GbE SR4, 100GbE SR4) neposkytuje OM5 žiadnu výhodu vzdialenosti oproti OM4. Prémiový modul OM5 sa vypláca iba pri použití vysielačov a prijímačov-s podporou SWDM, ako sú 40G-SWDM4, 100G-SWDM4 alebo vznikajúce moduly 400G-BD4.2.

Praktické limity vzdialenosti:

Aktuálny stav:

Prijatie OM5 bolo pomalšie, ako sa pôvodne očakávalo. Cenovú prémiu (zvyčajne 30-50 % oproti OM4) je ťažké odôvodniť, pokiaľ nie sú súčasťou plánu nasadenia vysielače a prijímače SWDM. Pre väčšinu aplikácií dátových centier dosahuje OM4 v kombinácii s paralelnou optikou (MPO/MTP konektivita) podobnú alebo lepšiu nákladovú efektívnosť pre 40GbE a 100GbE.

OM5 je prísľubom pre hyperškálové prostredia, kde je počet vlákien vlákien obmedzený alebo kde migračná cesta na 400 GbE a viac uprednostňuje multiplexovanie vlnových dĺžok pred paralelizmom vlákien.

Komplexná porovnávacia tabuľka

Výber správneho vlákna: Rámec rozhodovania

Kritériá hodnotenia

1. Aktuálne požiadavky na šírku pásma

Zmapujte svoju existujúcu topológiu siete a identifikujte rýchlosť každého prepojenia. Ak používate primárne 1GbE pripojenia, dokonca aj OM3 poskytuje značný priestor. Ak však prevládajú 10GbE alebo rýchlejšie prepojenia, OM4 sa stáva praktickým minimom pre väčšinu prostredí.

2. Vzdialenosti vedenia káblov

Zmerajte alebo odhadnite svoje najdlhšie potenciálne káble. Zahrňte voľné slučky, vertikálne stúpačky a obchádzkové trasy-dĺžka inštalovaného kábla často presahuje priamu{2}} vzdialenosť o 20 – 40 %.

3. Budúca migračná cesta

Požiadavky na šírku pásma dátového centra zvyčajne rastú o 25 – 50 % ročne. Dnes inštalovaná kabelážna infraštruktúra by mala pojať aspoň 2-3 technologické generácie. Pre väčšinu organizácií to znamená navrhovanie pre 40GbE/100GbE, aj keď súčasné zariadenie pracuje na 10GbE.

4. Rozpočtové obmedzenia

Zatiaľ čo OM4 prináša miernu prémiu oproti OM3, mzdové náklady na inštaláciu káblov zvyčajne prevyšujú rozdiel v nákladoch na materiál. Dnešná inštalácia OM4 v porovnaní s OM3 môže pridať 10-20 % k obstarávaniu káblov, ale vyhne sa oveľa vyšším nákladom na prepájanie neskôr.

Zhrnutie odporúčaní

Výber konektora a osvedčené postupy

Výkon multimódového vlákna kriticky závisí od kvality a čistoty konektora. Pre aplikácie dátových centier s vysokou{1}}hustotou podporujú naše riešenia MPO/MTP konfigurácie s 8, 12, 16 a 24 vláknami pre paralelné optické transceivery. Pre tradičné duplexné pripojenia ponúkajú konektory LC najvyššiu hustotu portov s našimi presnými keramickými objímkami, ktoré zaisťujú konzistentnú vložnú stratu pod 0,2 dB.

Poľské typy

PC (fyzický kontakt): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.

UPC (ultra fyzický kontakt): Enhanced polish with better surface finish. Return loss typically >50 dB. Odporúča sa pre vysokorýchlostné-aplikácie.

APC (uhlový fyzický kontakt): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Používa sa predovšetkým s jednovidovým-vláknom, ale je k dispozícii pre špecializované multimódové aplikácie.

Protokol čistenia

Kontaminácia je hlavnou príčinou zlyhania spojenia. Dokonca aj jedna prachová častica s veľkosťou 1 μm môže blokovať významný prenos svetla cez 50 μm jadro. Pred každým spojením skontrolujte koncové-čelá konektora 200-násobným alebo väčším zväčšením optického vlákna a vyčistite-utierkami nepúšťajúcimi vlákna pomocou IPA (izopropylalkohol) alebo kaziet na suché čistenie.

Tvorba obchodného prípadu: Celkové náklady na vlastníctvo

Rozdiel v nákladoch medzi triedami multimódových vlákien je často menej významný, ako sa zdá:

Príklad ceny materiálu (100 m prepojovací kábel):

OM3: ~ 45 dolárov

OM4: ~52 USD (15 % prémia)

OM5: ~ 68 USD (51 % prémia oproti OM3)

Inštalačná práca(rovnaké pre všetky ročníky): ~ 150 – 300 USD za beh

Keď v celkových nákladoch prevláda inštalačná práca, prírastkové náklady na špecifikáciu OM4 oproti OM3 sa stanú zanedbateľnými,-zatiaľ čo poistenie proti budúcim obmedzeniam šírky pásma je značné.

Pre výstavbu nových dátových centier odporúčame ako predvolenú špecifikáciu OM4. Skromná počiatočná investícia zaisťuje kompatibilitu so zariadeniami 10GbE, 25GbE, 40GbE a 100GbE bez obmedzení vzdialenosti v rámci typických vzdialeností medzi stojanmi-k-stojaci a radom{8}}k-riadkom.

Riešenia Evolux Fiber pre vašu multimodovú infraštruktúru

V spoločnosti Evolux Fiber vyrábame kompletný ekosystém komponentov multimódovej optickej konektivity:

Patch káble z optických vlákien:Vopred-ukončené zostavy OM3, OM4 a OM5 v simplexnej, duplexnej a MPO/MTP konfigurácii. Vlastné dĺžky od 0,3 m do 100 m+ s rýchlym obratom.

Optické konektory:LC, SC, FC, ST a MPO/MTP konektory s presnými zirkónovými keramickými objímkami. Strata vloženia<0.2dB, return loss >50 dB. Dostupné v typoch leštidiel PC, UPC a APC.

Pigtaily z optických vlákien:Továrenské-leštené vrkôčiky pre aplikácie fúzneho spájania. OS2 single{3}}mode a OM1-OM5 multimode varianty s LSZH alebo PVC plášťom.

Adaptéry z optických vlákien:Adaptéry{0}}na montáž na panel a priečky s bronzovými alebo keramickými vyrovnávacími objímkami. Simplex, duplex a quad konfigurácie.

Rozbočovače PLC:Deliace pomery 1x2 až 1x64 v holých optických vláknach, moduloch ABS, kazete LGX a -nasadení do racku pre nasadenia FTTH/PON.

Svorkovnice a rozvodné rámy:Kryty na-montáž na stenu a do racku{1}}s integrovanými spojovacími priehradkami a prepojovacími panelmi pre organizovanú správu káblov.

Náš výrobný závod v Shenzhene má certifikáciu ISO 9001 s prísnou kontrolou kvality vrátane 100% optického testovania každej ukončenej zostavy. S 12+ rokmi skúseností v odvetví a ročnou kapacitou presahujúcou 50 miliónov komponentov pripojenia poskytujeme služby telekomunikačným operátorom, staviteľom dátových centier a podnikovým zákazníkom v krajinách 50+.

Či už potrebujete štandardné katalógové produkty s{0}}dodaním nasledujúci deň, alebo prispôsobené{1}}riešenia pre špecifické požiadavky na nasadenie, náš technický tím je pripravený podporiť váš projekt od návrhu až po inštaláciu.

Potrebujete pomoc s výberom správneho riešenia multimódového vlákna?

Obráťte sa na náš technický tím a požiadajte o bezplatnú konzultáciu a{0}}špecifické odporúčania pre projekt.
