Jedno vlákno alebo dve vlákna -, to je hlavný rozdiel medzi simplexnými a duplexnými káblami z optických vlákien. Ale výber medzi nimi formuje viac ako len materiálové náklady. Určuje hustotu vášho prepojovacieho panela, špecifikáciu každého prepojovacieho kábla v prevádzke a - čo je najdôležitejšie -, či fyzická architektúra celého vášho prepojenia skutočne zodpovedá požiadavkám siete. Tu je rýchle-referenčné porovnanie a ak potrebujete úplný obrázok, pokračujte v čítaní.
Simplex kábel z optických vlákien: Jeden prameň, jeden smer
Simplexný kábel z optických vlákien má jeden prameň skleneného alebo plastového vlákna vo vnútri jedného ochranného plášťa. Prenáša údaje v jednom smere - od zdroja k prijímaču, bodka. Žiadna spiatočná cesta, žiadna obojsmerná-konverzácia.
Tento-dizajn vyhovuje konkrétnej skupine úloh. CCTV dohľad je klasickým príkladom: kamera zachytáva video a posúva tok do záznamovej jednotky. Rekordér nikdy nemusí posielať dáta späť do kamery cez to isté vlákno. Priemyselné senzorové siete fungujú rovnakým spôsobom - ako teplotná sonda v továrni odosiela údaje do riadiaceho panelu a ten nemá dôvod hovoriť.
Simplexné káble prevádzkujú aj vysielaciu infraštruktúru. V televíznej produkcii kamera prenáša svoj signál do centrálnej vysielacej jednotky prostredníctvom simplexného optického spojenia. Lekárske zobrazovacie zariadenia - endoskopické systémy, určité röntgenové -prístroje - využívajú rovnaký jednosmerný prístup. Zobrazovacie zariadenie vysiela údaje s vysokým-rozlíšením do spracovateľskej stanice, a to je celá dátová cesta.
Po fyzickej stránke je simplexné vlákno ľahšie a zaberá menej miesta v zásobníku. Jediný reťazec zakončený anSC optický konektoralebo FC konektor sa rýchlo inštaluje a ľahko sa rieši. Jedno vlákno, jedno zarovnanie, jeden potenciálny bod zlyhania - a táto jednoduchosť má skutočnú hodnotu vo veľkých-nasadeniach senzorov, kde používate stovky individuálnych prepojení.
Obojstranný kábel z optických vlákien: obojsmerná{0}}komunikácia
Duplexný kábel z optických vlákien spája dva pramene vlákien dohromady v konfigurácii zipscord - dva pramene vedľa seba, spojené tenkým pásikom materiálu plášťa. Jeden reťazec riadi vysielanie (TX), druhý prijíma (RX), takže jeden kábel poskytuje úplnú obojsmernú komunikáciu.
Zamyslite sa nad tým, čo sa deje vo vnútri dátového centra. Server hovorí s prepínačom -, požiadavky zhasnú, odpovede sa vrátia a obidva smery zostanú obsadené súčasne. Poschodové prepínače sa napájajú na hlavnú chrbticu a každý z týchto uplinkov prenáša prevádzku oboma smermi. To nie je náhoda; takto fungujú protokoly. Ethernet, Fibre Channel, SONET - všetky predpokladajú súčasnú cestu odosielania-a{7}}prijímania. Duplexné vlákno existuje, pretože moderné siete sa nestriedajú.
Plne-duplexná prevádzka znamená, že obe vlákna zostanú aktívne súčasne. Pracovná stanica spustí požiadavku na server na jednom reťazci, zatiaľ čo server odošle odpoveď späť na druhý reťazec. Žiadne čakanie, žiadne odbočovanie-, žiadne plytvanie šírkou pásma. To sa líši od polovičného{5}}duplexu, kde sa dáta šíria oboma smermi, ale iba jedným smerom, - od modelu vysielačky-, kde podržíte tlačidlo hovoru a druhá osoba čaká.
Duplexné prepojovacie káble sú zakončené párovými konektormi. AnDuplexný prepojovací kábel LC-na{1}}LCje dnes najrozšírenejšia káblová zostava v dátových centrách vďaka kompaktnej 1,25 mm ferule LC konektora a priamej kompatibilite s SFP a SFP+ transceivermi.
Jeden{0}}režim verzus viacrežimový
Simplexné aj duplexné káble z optických vlákien sa dodávajú vo verziách s jedným{0}}režimom a s viacerými režimami. Táto voľba určuje vzdialenosť a šírku pásma, takže stojí za to to jasne pochopiť.

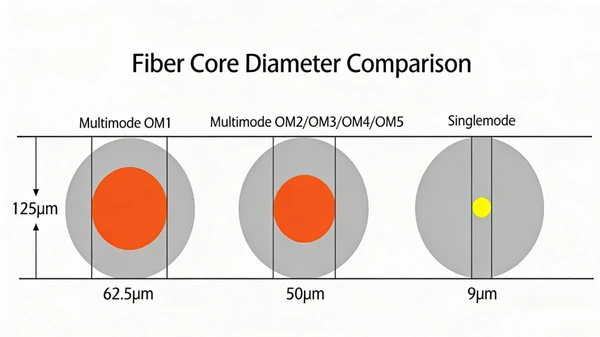

Jedno{0}}režimové vlákno má priemer jadra 8 až 10 mikrónov a prenáša jeden lúč svetla. Toto pevné jadro eliminuje modálny rozptyl, ktorý udržuje signál čistý na veľké vzdialenosti - hovoríme o kilometroch, nie metroch. Jedno-režimové simplexné a duplexné káble sú štandardom pre telekomunikačné chrbticové siete, metropolitné siete a akékoľvek spojenia na vzdialenosť niekoľkých kilometrov. Náklady sú vyššie, pretože jedno{8}}režimové transceivery používajú laserové svetelné zdroje namiesto lacnejších LED diód v multimódových systémoch.
Multimódové vlákno poháňa väčšie jadro - 50 alebo 62,5 mikrónov - a umožňuje prechod viacerých svetelných režimov súčasne. To poskytuje silnú šírku pásma pri krátkych úsekoch, ale signál degraduje rýchlejšie, pretože tieto viaceré svetelné cesty dopadajú na prijímač v mierne odlišných časoch. Modálny rozptyl obmedzuje efektívne multimódové vzdialenosti na 300 až 550 metrov pre 10G spojenia, v závislosti od kvality kábla OM3 alebo OM4. Pre siete kampusov, prepojenia v rámci{11}}budovania a krátke prevádzky dátových centier je nákladovo efektívnou voľbou{12}}viacrežimové duplexné vlákno.
Kde tieto káble končia v distribučných bodoch, je to dobre{0}}špecifikovanésvorkovnica z optických vlákienudržuje spojovacie body organizované a chránené. Tento detail šetrí hodiny riešenia problémov, keď hľadáte problematický odkaz mesiace po inštalácii.
Simplex vs duplexné optické káble
Cena je prvá vec, na ktorú sa pýtame. Simplexný kábel používa jeden prameň vlákna a jeden konektor na každý koniec o - menej materiálu, nižšia cena za sériu. Keď premiestňujeme stovky napájacích signálov zo senzorov cez priemyselné zariadenie alebo zapájame budovanie-širokej CCTV siete, úspory za-beh sa rýchlo nahromadia. Duplexný kábel stojí viac kvôli druhému vláknu a ďalším konektorom, ale poskytuje obojsmernú schopnosť, ktorú simplex nedokáže replikovať.
Inštalácia je druhá otázka. Simplexné káble sú tenšie, flexibilnejšie a ľahšie sa vedú cez tesné vedenie. Obojstranné káble sú širšie vďaka konštrukcii zipscord, ktorá vytvára prekážky v prepojovacích paneloch s vysokou-hustotou. Ale tu je kompromis: duplexné káble eliminujú potrebu spravovať dva samostatné simplexné chody, keď projekt potrebuje obojsmernú komunikáciu. V sieťových prostrediach je jeden duplexný kábel čistejší ako dva simplexné káble smerované do rovnakého cieľa.
Kapacita šírky pásma uprednostňuje duplex v akomkoľvek sieťovom kontexte. Simultánny obojsmerný-tok údajov znamená, že plná kapacita vášho prepojenia funguje v oboch smeroch naraz. Simplexné prepojenie prideľuje celú šírku pásma jednému smeru -, čo je efektívne pre prenosy senzorov a vysielanie, ale nepodporuje cyklus odosielania-a{5}}prijímania, ktorý vyžaduje sieť IP.
Kompatibilita konektorov je u oboch typov rovnaká. To istéadaptéry z optických vlákienže pripojenia SC-k-SC alebo LC{2}}k-LC sú vzájomne zameniteľné so simplexnými a duplexnými zostavami. Dva simplexné káble môžu nahradiť jeden duplexný kábel a platí to aj naopak. V praxi sa pre sieťové pripojenia uprednostňuje duplex, pretože udržuje vedenie káblov čistejšie.
Kde použiť káble Simplex z optických vlákien
Simplex vlákno patrí do každej aplikácie, kde dáta tokujú jedným smerom od zdroja k prijímaču: CCTV a video monitorovacie systémy, senzory priemyselnej automatizácie a monitorovacie siete internetu vecí, distribúcia signálu z kamier (napr. z kamier-do{1}}výrobných zariadení), prenos lekárskych zobrazovacích údajov (ako je endoskop{2}}do{3}}prepojenia na detekčnú stanicu) a diaľničné senzorové relé a štadióny.
Vo všetkých týchto scenároch zdrojové zariadenie generuje údaje a prijímajúce zariadenie ich spotrebuje. V dizajne aplikácie neexistuje žiadny spätný kanál, takže prevádzka duplexného kábla zvyšuje náklady bez pridania funkcie.
Kde používať duplexné optické káble
Duplexné vlákno ide všade tam, kde prebieha obojsmerná komunikácia -, ktorá pokrýva prevažnú väčšinu sieťovej infraštruktúry. Chrbticové pripojenia LAN medzi prepínačmi a smerovačmi, prepojenia medzi servermi{2}}na{3}}prepínače v dátových centrách, pripojenia WAN medzi budovami, optické pripojenie-k--deskovým nasadeniam pre pracovné stanice s vysokou-šírkou pásma a pripojenia k optickým modemom a konvertorom médií, to všetko funguje na duplexnom vlákne. Ak zariadenie na oboch koncoch odosiela aj prijíma údaje - a to popisuje každé sieťové zariadenie postavené za posledných dvadsať rokov, - je potrebné špecifikovať duplexný kábel.
Jeden vývoj, o ktorom stojí za to vedieť: BiDi (obojsmerné) vysielače a prijímače dosahujú obojsmernú{0}}komunikáciu cez jedno vlákno pomocou rôznych vlnových dĺžok na vysielanie a prijímanie. Obojsmerné vysielače a prijímače spárované s simplexnými káblami znižujú počet vlákien v metroch a prístupových sieťach, kde je priestor v potrubí obmedzený. Tento prístup vyžaduje vysielače a prijímače špecifické pre vlnovú dĺžku-na oboch koncoch, takže ide skôr o cielené riešenie než o všeobecnú náhradu duplexu.
Ako si vybrať správny kábel z optických vlákien pre vašu aplikáciu
Rozhodnutie spočíva v jednej otázke: prenáša prepojenie údaje jedným smerom alebo dvoma? Jednosmerný - snímač napájajúci palubnú dosku, kamera napájajúca záznamník - znamená jednoduché. Dva smery - akékoľvek sieťové pripojenie - znamená duplex.
Okrem toho neprehliadnite kvalitu ukončenia. Čistý, riadne vyleštenýrýchly konektor z optických vlákienna oboch typoch kábla zakaždým prekoná zle ukončený prémiový kábel. Najlepší kábel na trhu nezachráni prepojenie so špinavou alebo nesprávne zarovnanou koncovkou.
Pre väčšinu sieťových zostáv má zmysel kombinácia oboch typov káblov. Spustite duplex pre aktívne sieťové pripojenia. Použite simplex na vyhradené monitorovanie, senzory a vysielanie. Prispôsobenie typu kábla skutočnému toku údajov - namiesto predvoleného duplexného režimu pri každom spustení - udržuje náklady na materiál pod kontrolou a káblové trasy možno spravovať bez toho, aby ste sa vzdali výkonu tam, kde je to dôležité.
