Čo je to FC Fibre Connector? Sprievodca typmi, použitím a výberom

AnFC vláknový konektorje okrúhly konektor z optických vlákien so závitom, ktorý sa naskrutkuje do adaptéra alebo portu zariadenia namiesto zatlačenia ako konektor SC alebo LC. Názov sa zvyčajne číta akoObjímkový konektora celý dizajn je tu preto, aby robil dobre jednu vec: držal stabilné, opakovateľné optické spojenie, ktoré zostane na mieste, keď sa so zariadením manipuluje, pohybuje sa alebo je vystavené vibráciám.

FC už nie je predvolená pre nové-siete s vysokou hustotou -, ktorým rola patríLC konektory. Stále je však bežný na optických testovacích prístrojoch, v častiach staršej telekomunikačnej a prenosovej infraštruktúry a v laserových, senzorových a polarizačných{1}}vláknových systémoch (PM). Táto príručka popisuje, ako FC funguje, ako sa FC/PC, FC/UPC a FC/APC líšia, kde je FC stále špecifikovaný a ako si vybrať ten správny FCkonektor, prepojovací kábel, pigtail alebo adaptér pre projekt.

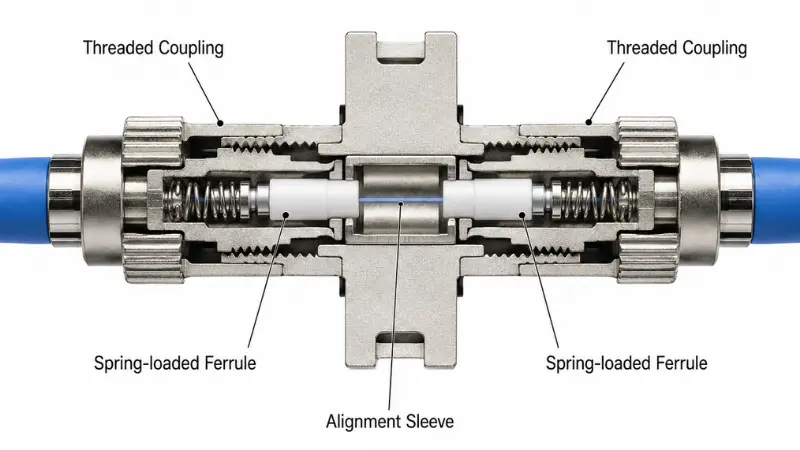

Ako funguje konektor FC Fiber?

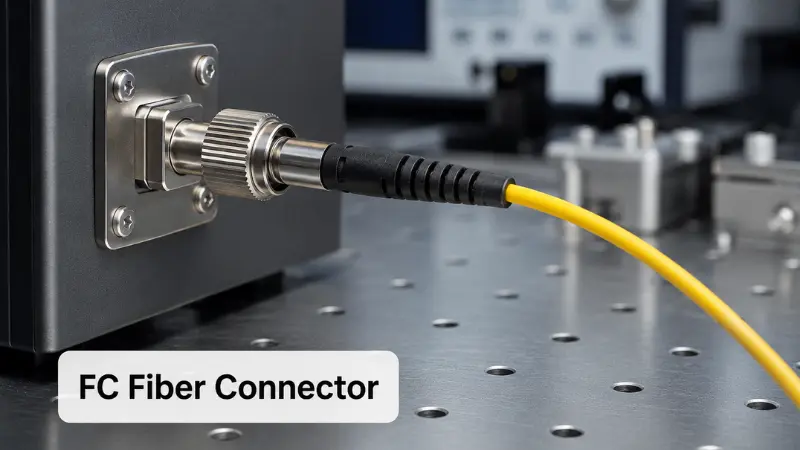

FC konektor používa závitovú spojovaciu maticu na zaistenie na adaptéri alebo portu zariadenia. Keď je matica utiahnutá, pružinou-zaťažená objímka sa zatlačí do kontaktu so združenou objímkou, čím sa zarovnajú dve koncové plochy vlákna, takže svetlo môže prechádzať s malými stratami. Rozmery rozhrania sú definované medzinárodne vIEC 61754-13, ktorý špecifikuje rodinu konektorov FC okolo 2,5 mm objímky a závitovej, pružinovej-spojky.

Závitový spojovací mechanizmus

Skrutka-na spojke je charakteristickým znakom konektora. Namiesto zacvaknutia na miesto otáčate maticou, kým konektor nezapadne. Odmenou je mechanická stabilita: spojenie odoláva náhodným ťahom a drží svoje zarovnanie pri vibráciách, čo je presne to, čo testovacie zariadenia a porty nástrojov potrebujú.

Kompromisom-je rýchlosť. Sťahovanie a odstraňovanie vlákien pri každom pripojení je pomalšie ako push{2}}vytiahnutie SC alebo LC, takže FC je len zriedka tým správnym nástrojom pre hustý patch panel, ktorý sa často prepája-. Získa svoje miesto tam, kde je pripojenie nastavené raz a očakáva sa, že zostane spoľahlivé.

Objímka, kľúč a časti, na ktorých záleží

Poznanie hlavných častí uľahčuje špecifikáciu a riešenie problémov:

• Ferrule- zvyčajne 2,5 mm keramický (zirkónový) valec, ktorý drží a vycentruje vlákno na koncovej ploche, rovnakej nominálnej veľkosti ako objímky SC a ST.
• Spojovacia matica- otočná kovová objímka, ktorá sa nasunie na adaptér a pôsobí prítlačnou silou.
• Zarovnávací kľúč- malý samčí kľúč na tele konektora, ktorý nastavuje orientáciu a zabraňuje otáčaniu objímky proti protiľahlej koncovej ploche.
• Telo konektora a pätka- puzdro, ktoré drží všetko pohromade, plus návlek-na uvoľnenie napätia, ktorý chráni vlákno na výstupe.
• Objímka adaptéra- vo vnútri adaptéra FC obsahuje delená vyrovnávacia objímka obe objímky a zarovná ich.

Na zarovnaní záleží, pretože zle usadený alebo krížový{0}}konektor zvyšuje stratu pri vložení a stratu spätného toku, pričom pritlačenie alebo krútenie objímky proti protiľahlej časti môže poškriabaťleštená čelná plocha. Kľúčovanie je obzvlášť dôležité na uhlových (APC) konektoroch, kde rotačná poloha priamo ovplyvňuje výkon.

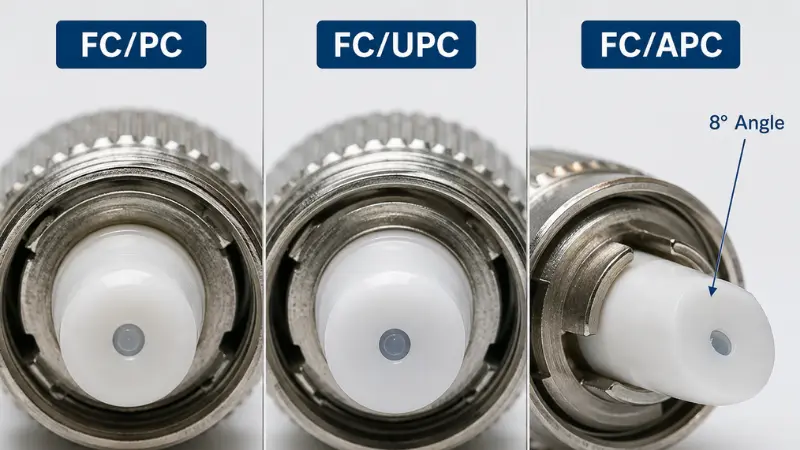

Typy FC konektorov: PC, UPC a APC

Konektory FC sa dodávajú s rôznymi leštiacimi{0}}čelami a lesk - nie telo konektora - je to, čo hlavne spôsobuje odraz a stratu vloženia. Ak si pamätáte jednu vec z tejto časti, zapamätajte si trojpísmenovú príponu-na čísle dielu. Podrobnejší pohľad na všetky rodiny konektorov nájdete v našom sprievodcoviPC, UPC a APC lesk.

FC/PC (fyzický kontakt)

PC je originálna klenutá politúra, kde sa jadrá vlákien dotýkajú pod ľahkým tlakom pružiny. Funguje, ale jeho odrazový výkon zaostáva za novšími vylepšeniami, takže je zriedka špecifikovaný v nových projektoch s jedným-režimom a teraz sa väčšinou objavuje na starších zariadeniach.

FC/UPC (ultra fyzický kontakt)

UPC je jemnejšia, prísnejšie kontrolovaná verzia PC. Poskytuje nízku stratu pri vložení a stabilnú stratu spätného toku a je praktickou predvolenou hodnotou pre všeobecné jedno{1}}režimové prepojenia, laboratórne pripojenia a rozhrania zariadení, ktoré vyžadujú priame fyzické-vyleštenie kontaktu. Časti UPC sú zvyčajne označené modrými topánkami, hoci farebné kódovanie sa môže líšiť podľa výrobcu.

FC/APC (uhlový fyzický kontakt)

APC leští koncovú plochu pod uhlom -, štandardizovaná hodnota je 8 stupňov -, takže odrazené svetlo je nasmerované do opláštenia a nie priamo späť k zdroju. To výrazne znižuje spätný odraz, a preto je spoločnosť APC zvolená pre systémy citlivé na odrazené svetlo: CATV a analógové video, napájanie PON a FTTH, laserové zdroje a presné meranie. Časti APC majú zvyčajne zelené topánky.

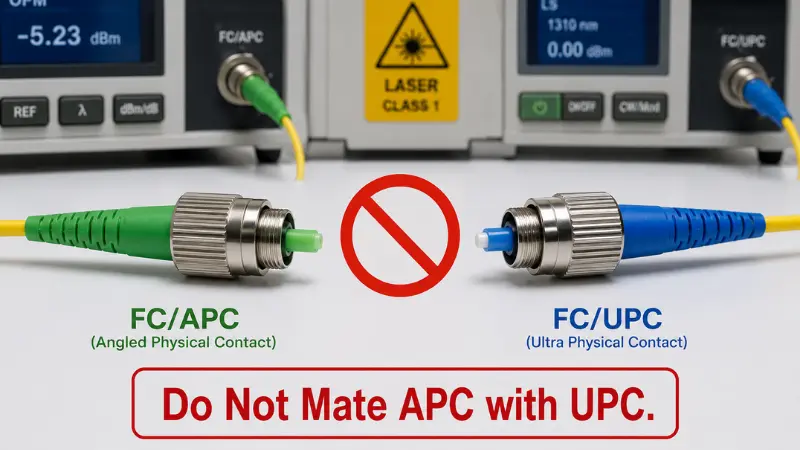

Konektory APC sa musia zhodovať iba s konektormi APC, ktoré zdieľajú rovnaký kľúč. Násilné natlačenie strany APC na stranu UPC alebo PC spôsobuje vysoké straty a môže trvalo poškodiť obe koncové strany.

PC vs UPC vs APC v skratke

Údaje o strate{0}}výnosnosti uvedené vyššie odrážajú úrovne bežne uvádzané v medzinárodných štandardoch výkonnosti, ako naprIEC 61753a v technických listoch dodávateľa; vždy potvrďte presnú triedu oproti skúšobnému protokolu pre diely, ktoré si objednáte.

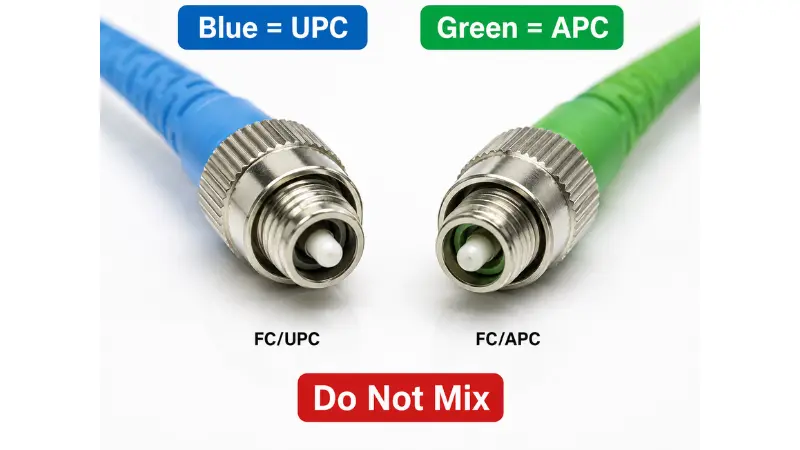

Ako rozlíšiť FC/APC a FC/UPC

V praxi môžete leštidlo zvyčajne identifikovať štyrmi spôsobmi: farba topánky (zelená pre APC, modrá pre UPC), viditeľný uhol na hrote objímky, prípona na špecifikácii objednávky alebo štítku (FC/APC vs FC/UPC) a označenie na porte zariadenia. V prípade pochybností si najskôr skontrolujte štítok portu a neposudzujte podľa vzhľadu -, je to najjednoduchší spôsob, ako sa vyhnúť nesúladu APC/UPC.

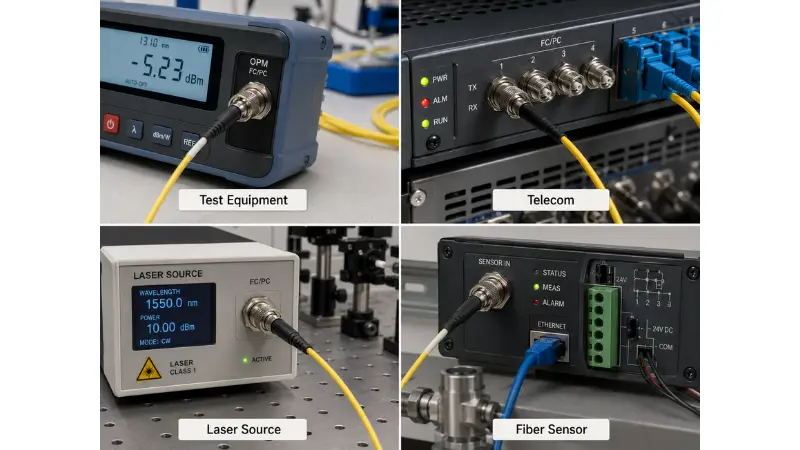

Kde sa dnes stále používajú konektory FC Fiber?

Správna otázka pre akýkoľvek konektor, ktorý predchádza LC, je, či je zastaraný. FC nie je -, jednoducho sa zúžil na miesta, kde jeho stabilita stojí za pomalšie pripojenie.

Testovacie a meracie zariadenia

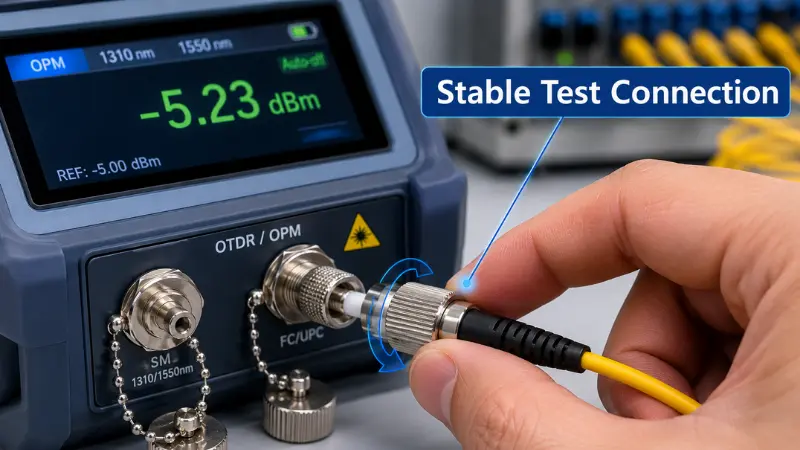

FC je známy pohľad na optické merače výkonu, svetelné zdroje, OTDR a analyzátory optického spektra, ako aj na referenčné-testovacie káble. Závitová spojka má konštantný, opakovateľný kontakt, vďaka čomu sú merania konzistentné počas mnohých cyklov pripojenia/odpojenia -, čo je skutočná výhoda, keď by uvoľnený port mohol skresliť hodnotu.

Telekomunikačné a prenosové systémy

Niektoré telekomunikačné a dopravné zariadenia, najmä staršie platformy, boli postavené okolo portov FC a stále ich používajú. Novostavby sa prikláňajú kSC konektoryv prístupových sieťach a LC na zariadení, ale FC môže byť stále potrebné, aby zodpovedal existujúcemu podvozku alebo distribučnému rámu.

Lasery, senzory a PM vlákno

Laserové prístroje, vláknové senzory, výskumné zostavy a zostavy vlákien PM často používajú FC, pretože mechanická stabilita a presné, opakovateľné zarovnanie záleží viac ako rýchlosť pripojenia. V týchto systémoch môže aj malé množstvo spätného odrazu destabilizovať zdroj alebo poškodiť meranie, takže FC/APC je tu bežný.

Priemyselné prostredie a prostredie s vysokými{0}}vibráciami

Pretože je spojka so závitom, FC môže vyhovovať spojeniam vystaveným vibráciám alebo pohybu. Vhodnosť stále závisí od celej zostavy - odľahčenia od ťahu, kvality adaptéra a inštalácie -, nie samotného konektora.

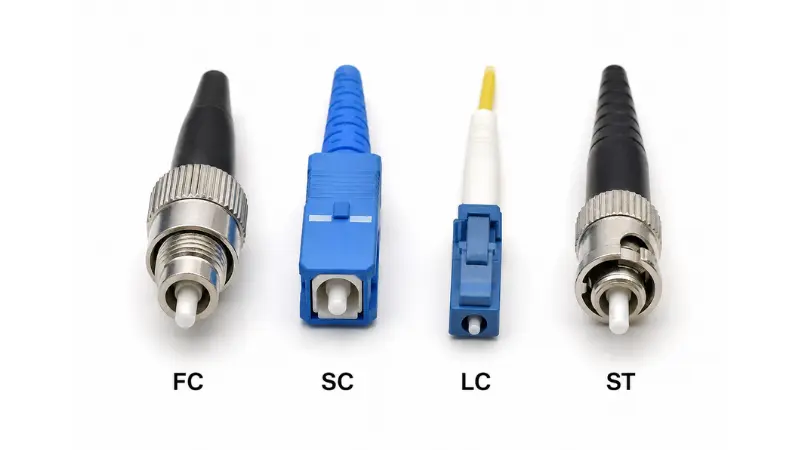

FC vs SC vs LC vs ST konektory

FC je jednou z možností. Porovnanie s ostatnými bežnými konektormi robí rozhodnutie jasnejším.

Ktorý konektor by ste si mali vybrať?

• Vyberte FCpri zapájaní testovacích prístrojov, porovnávaní starších zariadení FC alebo budovaní prepojení laser/senzor/PM, kde stabilné zarovnanie prevyšuje rýchlosť.
• Vyberte LCpre transceivery akabeláž s vysokou{0}}hustotou, kde jeho 1,25 mm objímka zhruba zdvojnásobuje hustotu portu.
• Vyberte SCpre FTTH a prístupové siete, kde je SC/APC široko rozšírený a ľahko sa ukončuje v teréne.
• Vyberte siSThlavne na prispôsobenie existujúcej multimodálnej elektrárni; málokedy je to výber pre novú prácu.

Ak konkrétne vážite dve 2,5 mm skrutkové-verze-prítlačné možnosti, naša poznámka orozdiely medzi SC a FC konektormiide hlbšie na kompromisy-.

Matica výberu FC konektora

Pre rýchlu orientáciu uvádzame, ako zvyčajne výber závisí od aplikácie:

Výhody a obmedzenia FC konektorov

Úprimné zhrnutie: FC vymení pohodlie za stabilitu. To je na niektorých miestach veľa a inde slabé.

Kde je FC silný.Závitová spojka odoláva náhodnému odpojeniu a vibráciám, dizajn objímky{0}}a{1}}kľúča podporuje opakovateľné zarovnanie a konektor je k dispozícii v UPC aj APC, aby vyhovoval rôznym potrebám-straty návratnosti -, a preto pretrváva v testovacích, laserových a PM aplikáciách.

Kde FC zaostáva.Pripája sa a odpája sa pomalšie ako SC alebo LC, je fyzicky väčší ako LC, a preto sa nehodí pre panely s vysokou-hustotou a vyžaduje si väčšiu starostlivosť počas spájania: kľúč musí byť zarovnaný a objímka by sa nikdy nemala nasilu ani otáčať proti svojej protiľahlej časti.

Kedy nepoužívať FC

Preskočte FC, keď je prioritou hustota portov alebo rýchlosť záplatovania (dosah pre LC), pri nasadzovaní štandardnej FTTH alebo prístupovej siete (SC/APC je zvyčajne normou), alebo keď nič na linke v skutočnosti nevyžaduje závitovú stabilitu FC. Výber FC „aby bol bezpečný“ na hustom paneli zvyčajne len zvyšuje náklady a spomaľuje inštaláciu.

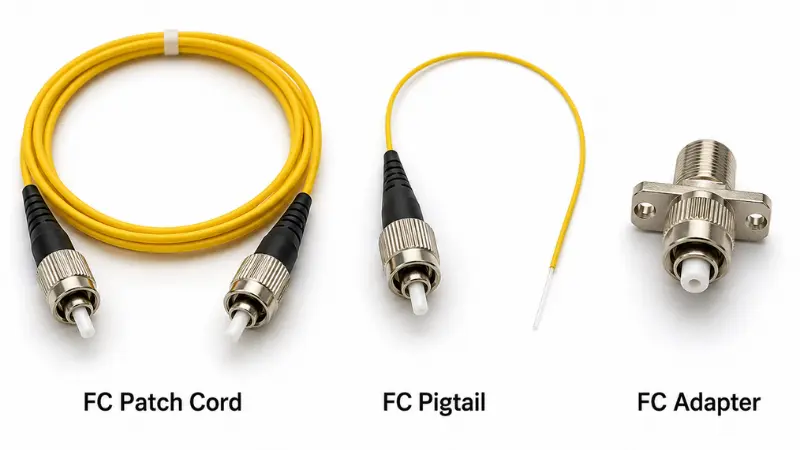

FC Patch Cord vs FC Pigtail vs FC adaptér

Tieto tri produkty FC riešia rôzne problémy a ich zmiešanie je bežnou chybou pri objednávaní:

• FC prepojovacie káblesú ukončené na oboch koncoch a spájajú dva porty priamo -, napríklad nástroj k prepojovaciemu panelu. Bundy sú zvyčajne 2,0 mm alebo 3,0 mm.
• FC pigtailsmajú na jednom konci konektor a na druhom holé vlákno, ktoré sú určené na fúziu{0}}zapojené do kábla alebo podnosu. Zvyčajne používajú 0,9 mm tesné-tlmiace vlákno.
• FC adaptéry(spojky) sú samičia prepážka, ktorá spája dva FC konektory cez vyrovnávaciu objímku; montujú sa do panelov, škatúľ a krytov.

Ako si vybrať správny konektor FC Fiber?

Pred objednaním FC konektora, prepojovacieho kábla, pigtailu alebo adaptéra si overte týchto päť vecí.

1. UPC alebo APC

Použite FC/UPC pre všeobecné prepojenia s jedným-režimom, kde stačí nízka strata pri vložení. Použite FC/APC tam, kde záleží na spätnom odraze - lasery, analógové/CATV, PON a presné meranie. Nikdy nemiešajte APC s UPC alebo PC.

2. Typ vlákna

Potvrďte, či je odkazjeden-režim alebo viacrežim. Single-režim FC je normou v telekomunikačnej, testovacej a-optike na veľké vzdialenosti; multimode FC existuje, ale v novej práci je oveľa menej bežný.

3. Priemer kábla

Spojte botičku a konektor s káblom: 0,9 mm tesné-vlákno s vyrovnávacou pamäťou pre väčšinu pigtailov a 2,0 mm alebo 3,0 mm plášte pre prepojovacie káble, v závislosti od vedenia a odolnosti.

4. Kompatibilita adaptéra a kľúča

Adaptér musí zodpovedať lesku a kľúču. Adaptéry FC sa dodávajú v úzkom kľúči (často označené NK / 2,0 mm) a širokom kľúči (WK / 2,14 mm), pričom úzky kľúč je dnes bežnejší. Pre FC/APC je zarovnanie kľúča kritické, pretože uhlová poloha nastavuje výkon - nezhodný kľúč môže zabrániť správnemu uloženiu alebo zvýšiť stratu.

5. Požiadavky na výkon

Nezastavujte sa pri názve konektora. Potvrďte čísla, ktoré rozhodujú o tom, či prepojenie funguje:

• Strata vloženia (IL)- svetlo sa stratilo pri prechode párom; nižšie je lepšie. Požiadajte o typické a maximálne hodnoty.
• Strata návratnosti (RL)- svetlo odrazené späť k zdroju; vyššie dB je lepšie a to je hlavný dôvod, prečo si vybrať APC.
• Prevádzková vlnová dĺžka- potvrďte, že zostava je ohodnotená pre vaše okno (napríklad 1310/1550 nm v jednom-režime).
• Bunda, odolnosť a prostredie- hodnotenie bundy (napríklad LSZH), životnosť zástrčky-cyklov a akékoľvek vonkajšie alebo priemyselné požiadavky.

Pri objednávkach B2B sa tiež oplatí potvrdiť, že dodávateľ môže poskytnúť správy o skúškach, vlastné dĺžky, označovanie a balenie.

Častým chybám, ktorým sa treba vyhnúť?

• Miešanie APC a UPC:Odlišná geometria-čela znamená, že ich spárovanie spôsobuje vysoké straty a môže poškodiť lak. Pri obstarávaní sa väčšina chýb FC zapríčiní nezhodou v leštení, nezhodou -priemeru kábla alebo za predpokladu, že každý adaptér FC je zameniteľný.
• Ignorovanie čistoty:Prach, olej a škrabance spôsobujú straty a zničia opakovateľnosť testu. Skontrolujte avyčistite koncovú plochupred každým kamarátom, najmä na nástrojoch.
• Použitie FC tam, kde sa LC alebo SC hodí lepšie:Panely s vysokou-hustotou zvyčajne vyžadujú LC; FTTH zvyčajne chce SC/APC. Rezerva FC pre stabilitu závitu alebo kompatibilitu zariadenia.
• Zabudnite na porty na oboch koncoch:Konektor musí zodpovedať zariadeniu, adaptéru, panelu alebo prístroju. Pred objednaním prepojovacích káblov FC skontrolujte oba konce prepojenia - a prečítajte si štítok portu namiesto hádania podľa vzhľadu.

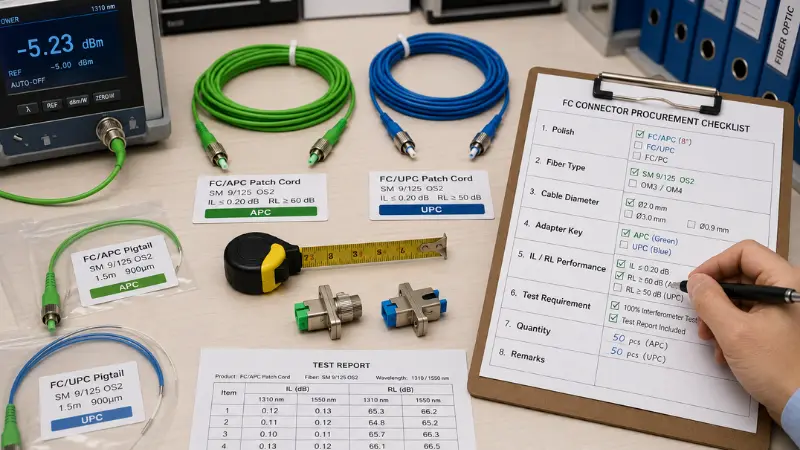

Kontrolný zoznam nákupu konektora FC Fiber

Pred zadaním objednávky potvrďte tieto:

• Konfigurácia konektora: FC na FC alebo hybrid, ako napríklad FC na LC alebo FC na SC
• poľština: UPC alebo APC
• Vlákno: jeden-režim alebo viacrežim
• Dĺžka kábla
• Priemer kábla: 0,9 mm, 2,0 mm alebo 3,0 mm
• Materiál bundy a hodnotenie
• Simplex alebo duplexštruktúru
• Typ adaptéra, kľúč a spôsob montáže
• Ciele straty vloženia a straty návratu
• Skúšobná správa, označovanie a potreby balenia

Poznámky k obstarávaniu pre B2B kupujúcich

Pri projektových objednávkach často nestačia predvolené hodnoty katalógu. Dĺžka kábla, materiál plášťa, farba topánky, leštenie, formát štítku a balenie – to všetko má vplyv na to, ako hladko sa diely inštalujú v mierke -, a problémy s FC, ktorým sa dá na mieste najviac vyhnúť, sa dajú vysledovať až k nesúladu leštenia, nesprávnemu priemeru kábla alebo kľúču adaptéra, ktorý nebol špecifikovaný. Zamknite tieto podrobnosti na nákupnej objednávke a požiadajte o-správy o testoch v dávkach o všetkom, čo je citlivé na testovacie zariadenie podávania alebo odraz-.

Záver

FC optický konektor je závitový konektor vytvorený pre stabilné, opakovateľné optické pripojenia, vďaka čomu je relevantný na testovacích prístrojoch, v laserových a senzorových systémoch a všade tam, kde bolo existujúce zariadenie navrhnuté okolo FC portov -, aj keď LC a SC dominujú novým sieťam s vysokou-hustotou a prístupom. Vyberte FC, keď si to port, výkonnostný cieľ alebo prostredie špecificky vyžadujú; siahnite po LC pre hustotu a SC/APC pre FTTH.

Pred objednávkou vykonajte rýchle kontroly, ktoré zabránia väčšine problémov: potvrďte oba porty zariadenia, leštidlo (UPC alebo APC), typ vlákna, priemer kábla a kľúč adaptéra a požiadajte o správu o teste na akékoľvek napájacie nástroje alebo odkazy citlivé na odrazy-. Dostať ich priamo dopredu je to, čo udržuje stratu vloženia, stratu návratnosti a náklady na prepracovanie nižšie.
