Čo je ODF? Vysvetlenie optického distribučného rámca

Optický rozvodný rám, zvyčajne skrátený na ODF a niekedy nazývaný rozvádzač z optických vlákien, je štruktúrovaný bod, kde sú káble z optických vlákien ukončené, spájané, spájané a chránené. ODF nájdete v telekomunikačných miestnostiach, sieťach FTTH, dátových centrách, podnikových budovách a priemyselných komunikačných systémoch. Táto príručka je napísaná z pohľadu inžinierov, ktorí podporujú projekty optických distribučných sietí (ODN) a optických prístupov, takže cieľom nie je len vymenovať existujúce typy ODF, ale pomôcť vám priradiť rám k počtu vlákien, inštalačnému priestoru, formátu konektorov, požiadavkám na spoje a dlhodobému-plánu rozšírenia.

Keď kupujúci porovnávajú možnosti, praktickou otázkou je zriedkavo „aké typy sú k dispozícii?“ Zvyčajne je to "aký typ ODF sa skutočne hodí na moju stránku a čo si musím potvrdiť u dodávateľa pred zadaním objednávky?" Nižšie uvedené časti odpovedajú na oboje a článok končí sprievodcom výberom, kontrolným zoznamom špecifikácií, príkladmi funkčných konfigurácií a často kladenými otázkami.

Čo je toOptický distribučný rám(ODF)?

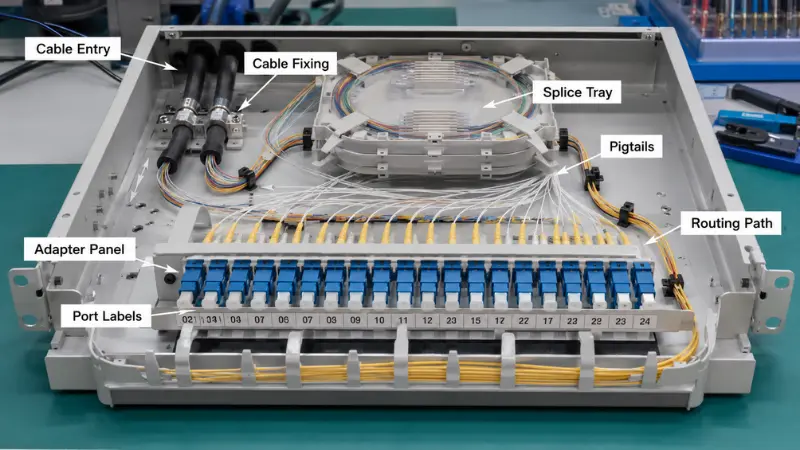

Optický distribučný rám je puzdro na správu vlákien, ktoré sa používa na ukončenie, spájanie, prepájanie, ochranu a organizáciu optických vlákien. Prichádzajúce káble sú pripojené k odchádzajúce vláknam, pigtailom, prepojovacím káblom alebo pasívnym komponentom, ako sú rozbočovače, a každé pripojenie je označené, chránené a prístupné pre údržbu, namiesto toho, aby zostalo voľne v krabici.

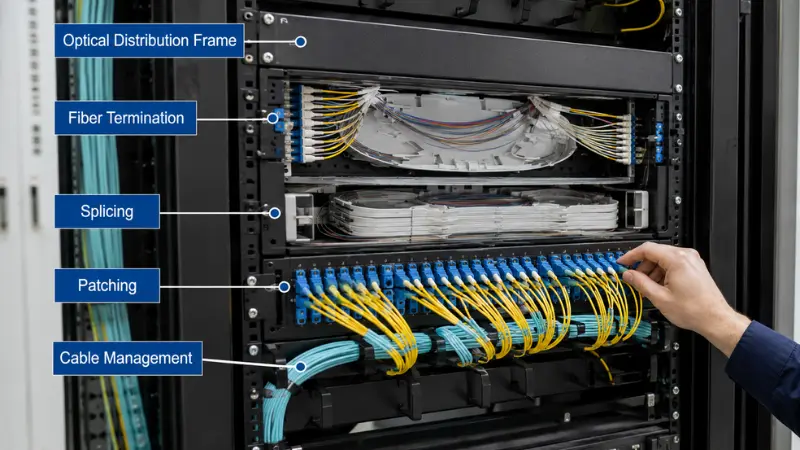

V každodennej prevádzke dobre{0}}navrhnutý ODF podporuje ukončenie vlákien, ochranu fúzneho spoja, smerovanie prepojovacích káblov, ukladanie nevyužitých káblov, ochranu konektorov a testovanie alebo rekonfiguráciu siete. Dôvod, prečo je to dôležité, je skôr konkrétny ako kozmetický: keď sa chyba objaví mimo pracovnej doby, rám s jasným číslovaním portov a prístupnými spojovacími priehradkami umožňuje technikovi izolovať a opraviť spojenie v priebehu niekoľkých minút, zatiaľ čo preplnený, neoznačený rám premení rovnakú prácu na hodiny ručnej sledovania vlákien. Mnohé z rovnakých funkcií ukončenia a ochrany sa objavujú aj v kompaktnom zariadeníoptické terminály a rozvodné skrinepoužíva sa bližšie k predplatiteľovi, a preto sa tieto dve skupiny produktov dajú ľahko zameniť. K tomuto rozlíšeniu sa vrátime neskôr.

Hlavné typy optických distribučných rámov

ODF môžu byť zoskupené podľa spôsobu montáže, prostredia inštalácie, kapacity, vnútornej štruktúry a aplikácie. Najbežnejšie kategórie sú stojanové, nástenné, vonkajšie, DIN lišta, PLC rozdeľovač a modulárne rámy s vysokou-hustotou. Každá sekcia nižšie uvádza, o aký typ ide, kam sa hodí a jeden praktický detail, ktorý sa pri výbere často prehliada.

Rack Mount ODF

ODF na montáž do racku sa inštaluje do štandardného 19- racku a je ťažným koňom telekomunikačných miestností, dátových centier, centrálnych kancelárií, serverových miestností a podnikovej chrbticovej kabeláže. Zvyčajne sa ponúka vo výškach 1U, 2U, 3U alebo 4U a čisto sa integruje s prepínačmi, smerovačmi a prepojovacími panelmi vedľa neho. Ako hrubý návod, jednotka 1U často nesie až 24 vlákien, jednotka 2U približne 48 až 96 vlákien a jednotky 3U až 4U 96 až 144 vlákien alebo viac. Tieto čísla sa výrazne pohybujú s formátom adaptéra, takže do rámu s použitím panelov LC alebo MPO s vysokou hustotou sa zmestí oveľa viac vlákien na U ako na jeden pri použití SC.

Detail, ktorý rozhoduje o-dlhodobej použiteľnosti, je výber medzi dizajnom pevnej a posuvnej zásuvky. Pevný rám je jednoduchší, stabilnejší a má nižšiu cenu, čo vyhovuje stabilným chrbticovým spojom, ktoré sa len zriedka menia. Posuvná zásuvka umožňuje vytiahnutie podnosu dopredu na spájanie a kontrolu, čo je lepšia voľba na akomkoľvek ráme, ktorý bude často presúvať, pridávať a meniť. Pred špecifikovaním posuvného typu sa uistite, že pred regálom je dostatok voľného priestoru, aby sa zásuvka mohla úplne vysunúť, pretože rám s vysokou hustotou, ktorý sa nedá otvoriť v tesnej uličke, je náročný na údržbu.

Montáž ODF na stenu

Nástenný ODF sa pripevňuje priamo na stenu namiesto toho, aby bol umiestnený v stojane, takže je prirodzenou voľbou tam, kde žiadny stojan neexistuje alebo kde je málo miesta: malé telekomunikačné miestnosti, kancelárske budovy, bytové pivnice, podlahové rozvody a vstupy do budov FTTH. Zvyčajne je kompaktný, uzamykateľný a vhodný pre stredný počet vlákien, ako je 12, 24 alebo 48 jadier.

Pri výbere nástennej jednotky záleží na smere vstupu kábla viac, ako by sa na prvý pohľad zdalo. Rám namontovaný v úzkej stúpačke alebo šachte často potrebuje spodný alebo bočný vstup namiesto zadného vstupu, pretože za boxom jednoducho nie je miesto na vedenie kábla bez ostrého ohybu. Pred objednávkou potvrďte smer vstupu, vnútornú kapacitu spojovacej priehradky, rozloženie panela adaptéra a priestor na navíjanie vlákien, nie až potom, čo je krabica už na stene.

Vonkajšie ODF

Vonkajší ODF ukončuje a distribuuje vlákno v exponovaných alebo čiastočne{0}}exponovaných miestach, ako sú prístupové body FTTH, vonkajšie telekomunikačné skrine, distribúcia-na stĺpoch, vidiecke širokopásmové a priemyselné lokality. Na rozdiel od vnútorného rámu, vonkajšia jednotka žije alebo zomiera na svojej environmentálnej tesnení, takže počet portov je len polovica špecifikácie.

Číslica na ukotvenie je stupeň ochrany proti vniknutiu definovaný v medzinárodnom štandardeIEC 60529 (IP kód). Z praktického hľadiska znamená IP54 ochranu proti prachu-a odolnosť voči striekajúcej vode, čo je vhodné pre umiestnenie v kryte alebo skrinke-; IP65 znamená prachotesné-a chránené proti prúdom vody s nízkym-tlakom, čo je realistickejšie minimum pre rám úplne vystavený poveternostným vplyvom; a IP66 až IP68 pridávajú silnejšie trysky alebo dočasné ponorenie. Všimnite si, že vyššie hodnotenie ponorenia automaticky neznamená odolnosť voči prúdeniu prúdu, pretože tieto dva sú samostatné testy, takže miesto, ktoré vidí hnaný dážď aj stojatú vodu, môže potrebovať dvojité hodnotenie. Okrem hodnoty IP skontrolujte odolnosť voči UV žiareniu, dizajn káblovej priechodky, odolnosť krytu proti korózii, spôsob uzamykania a spôsob riadenia kondenzácie. Zle utesnený vonkajší rám je jednou z najčastejších príčin porúch súvisiacich s vlhkosťou{12}}roky po inštalácii.

DIN lišta ODF

ODF na DIN lištu je kompaktná jednotka, ktorá sa prichytáva na DIN lištu vo vnútri elektrickej skrine alebo priemyselného riadiaceho krytu a je skonštruovaná pre nízky počet vlákien v automatizačných systémoch, napájacej komunikácii, zariadeniach inteligentnej siete, prepravných riadiacich skriniach a výrobných sieťach. Jeho hodnota je integrácia: prináša ukončenie a ochranu vlákien do rovnakého panelu ako elektrické vedenie bez potreby samostatného stojana.

Pri priemyselných prácach sa pozerajte za počet vlákien do mechanického prostredia. Vibrácie, dostupná hĺbka skrine, požiadavky na uzemnenie a odľahčenie kábla, to všetko ovplyvňuje, či rám zostane spoľahlivý, a smerovanie vlákien by malo byť usporiadané tak, aby technik dosiahol konektory bez toho, aby narušil blízke napájacie vodiče.

PLC Splitter ODF

PLC splitter ODF obsahuje pasívne optické rozbočovače vo vnútri rámu, takže jedno napájacie vlákno je rozdelené do mnohých účastníckych vlákien, čo z neho robí základný stavebný blok prístupových sietí FTTH, GPON a EPON štandardizovaných v referenciách, ako je napr.Odporúčania GPON ITU-T G.984. Jediný rám môže kombinovať ukončenie, inštaláciu rozbočovača, patchovanie a správu káblov, čo udržuje nasadenie pasívnej optickej siete v poriadku. Typické konfigurácie bežia od 1×8 až po 1×32 alebo 1×64 a správny pomer závisí od rozpočtu prepojenia a hustoty účastníkov projektu.

Dva technické body sa oplatí plánovať. Po prvé, pomer rozdelenia riadi rozloženie portov a priestor na údržbu, pretože rozdeľovač 1×32 napája oveľa viac výstupných adaptérov ako rozdeľovač 1×8 a tieto výstupy potrebujú miesto na opravu a označenie bez preplnenia. Pomáha tiež rozhodnúť sa včas medzi centralizovaným rozdeľovaním v jednom uzle a distribuovaným rozdeľovaním v sieti, čo je kompromis-vysvetlený v tomto prehľadetypy optických rozdeľovačov. Po druhé, nasadenia PON takmer vždy používajú uhlové-leštené (APC) konektory. Dôvodom je strata odrazu: odrazy v zdieľanom pasívnom strome zhoršujú kvalitu signálu pre každého účastníka na pobočke a koncové strany APC potláčajú tieto odrazy oveľa lepšie ako ploché-leštené. Pred objednaním si overte pomer rozdeľovača, lesk konektora, rozloženie vstupu a výstupu, dostupné miesto na spojovacej priehradke a schému označovania a prezrite siPLC splittermožnosti, ktoré presne zodpovedajú vašim potrebám dizajnu.

Modulárny ODF s vysokou-hustotou

Modulárny ODF s vysokou{0}}hustotou je navrhnutý pre veľký počet vlákien v obmedzenom priestore v stojane alebo podlahovej ploche a je štandardnou voľbou pre dátové centrá, centrálne kancelárie, chrbticovú sieť operátorov, veľké areály a agregačné body, ktoré potrebujú priestor na rast. Namiesto jedného pevného panelu tieto systémy používajú modulárne adaptérové ​​panely, odnímateľné kazety, viacero spojovacích podnosov a navrhnuté smerovacie cesty a bežne podporujú rozhrania LC alebo MPO/MTP.

Chybou, ktorej sa tu treba vyhnúť, je výber čisto podľa maximálneho počtu portov. Pri veľmi vysokej hustote sa prepojovacie káble stláčajú, predný-prístupový priestor je tesný a preplnený rám vedie k náhodnému odpojeniu nesprávneho portu počas údržby. Rozhodujúca otázka pre prácu s vysokou-hustotou, vrátane výberu LC-verzus{5}}pola, ktorý je uvedený v tomtopraktický sprievodca LC versus MTP/MPO, či technici môžu stále dosiahnuť porty, spravovať prepojovacie káble a zachovať polomer ohybu, keď je rám úplne naložený.

Porovnávacia tabuľka typov ODF

Rozsahy kapacity sú len typické hodnoty a líšia sa podľa dizajnu produktu, formátu adaptéra a konfigurácie dodávateľa. Vždy si overte presný počet vlákien a možnosti panelov podľa údajového listu.

Sprievodca rýchlym výberom ODF

Ak potrebujete iba rýchle smerovanie smerom k správnej kategórii, tabuľka nižšie zmapuje bežné projektové situácie do vhodného východiskového bodu. Berte to ako užší zoznam a potom overte podrobnosti pomocou kontrolného zoznamu nižšie.

Ako si vybrať správny ODF pre váš projekt?

Výber ODF nie je len výber krabice s dostatkom portov. Rám musí zodpovedať celému dizajnu, takže všetky faktory uvedené nižšie by sa mali pred kúpou potvrdiť.

Počet vlákien a budúce rozšírenie

Začnite s počtom vlákien, ktoré dnes potrebujete ukončiť, spojiť alebo zaplátať, potom pridajte rezervu. Rám dimenzovaný presne na dnešných 24 vlákien nezanecháva žiadne miesto, keď miesto narastie na 48 a dodatočná kapacita neskôr zvyčajne stojí viac ako jeho nákup teraz. V praxi si mnohé projekty rezervujú 20 až 50 percent voľnej kapacity pre budúce prepojenia, záložné vlákna a upgrady. Opýtajte sa, koľko vlákien prichádza dovnútra, koľko odchádza von, či pribudnú ďalší používatelia alebo budovy a či spojovacia tácka a kapacita adaptéra dokážu absorbovať tento rast.

Inštalačný priestor

Miesto do značnej miery určuje typ. Existujúci 19-palcový stojan ukazuje na rám pre montáž do stojana; miesto s iba priestorom na stene ukazuje na rám pre upevnenie na stenu; vlákno vedené vo vnútri priemyselnej skrine smeruje k rámu na DIN lištu; a inštalácia vystavená dažďu, prachu alebo teplotným výkyvom vylučuje štandardnú vnútornú jednotku v prospech vonkajšej. Zmerajte skutočný dostupný priestor, vrátane hĺbky regálu alebo voľného priestoru zásuviek, skôr než sa pustíte do modelu.

Vnútorné verzus vonkajšie prostredie

Vnútorné a vonkajšie rámy nie sú zameniteľné. Vnútorné jednotky sú vhodné do chránených priestorov, ako sú miestnosti s vybavením, kancelárie a telekomunikačné skrine, kde tesnenie nie je prioritou. Vonkajšie jednotky potrebujú ochranu pred vlhkosťou, prachom, koróziou a UV žiarením, a preto do špecifikácie patrí krytie IP, materiál krytu, tesnenie dverí, dizajn upchávky, uzamykacia štruktúra a teplotný rozsah. Rozdiely medzi vnútornou a vonkajšou manipuláciou, vrátane typov káblov a ich vedenia, sú uvedené v tejto príručkevnútorná a vonkajšia inštalácia káblových vlákien. Používanie vnútorného rámu vonku je častou príčinou zníženej spoľahlivosti, ktorej sa dá vyhnúť.

Typ konektora a adaptéra

ODF môžu byť nakonfigurované s adaptérmi SC, LC, FC alebo ST a správna voľba vychádza z existujúcich prepojovacích káblov, pigtailov a aktívnych rozhraní zariadení. Ako všeobecný vzorec,SC konektorysú rozšírené v telekomunikáciách a FTTH,LC konektorydominujú v dátových centrách a podnikoch s vysokou{0}}hustotou, FC sa objavuje v niektorých telekomunikačných a prístrojových zariadeniach a ST prežíva v starých sieťach. Potvrďte formát podľa zhodyadaptéry z optických vlákienplánujete použiť.

Poľský typ si zaslúži rovnakú pozornosť. UPC (ploché, mierne klenuté) koncové plochy zvyčajne poskytujú stratu spätného signálu okolo 50 dB, zatiaľ čo koncové plochy APC (uhol 8- stupňov) dosahujú zhruba 65 dB tým, že odrážajú rozptýlené svetlo do opláštenia a nie späť do vlákna, a preto je APC štandardom v PON a RF video aplikáciách. Obe nesmú byť navzájom spojené: spojenie APC--UPC spôsobuje veľkú stratu pri vložení a môže fyzicky poškodiť koncové plochy objímky. Ak zvažujete možnosti, toto vysvetlenieTypy leštidiel PC, UPC a APCpodrobne pokrýva rozdiely.

Kapacita spájacieho zásobníka

Ak sa rám použije na tavné spájanie, vnútorná kapacita zásobníka musí zodpovedať počtu vlákien, nielen počtu adaptérov. Bežnou a frustrujúcou chybou je nákup rámu s množstvom portov adaptéra, ale príliš málo zásobníkov. Ako pravidlo plánovania platí, že zásobník na spoje bežne pojme 12 alebo 24 chránených spojov, takže 24-vláknová úloha potrebuje približne jeden až dva zásobníky, 48-vláknová úloha dva až štyri atď. Keď sa misky vyčerpajú, symptómy sú predvídateľné: teplom zmrštiteľné návleky nemajú kam dosadnúť, vlákna sa nedajú navinúť v rámci ich minimálneho polomeru ohybu, údržba znamená opätovné narušenie existujúcich spojov a budúce rozširovanie sa stáva nepohodlným. Podľa postupov zhrnutýchZdruženie optických vlákienKáble pre malé priestory vo všeobecnosti vyžadujú po inštalácii polomer ohybu približne 25 mm a rám, ktorý tento polomer neudrží, ticho zvýši vložný útlm. Spoločne naplánujte počet zásobníkov, skladovanie rukávov a trasu smerovania a skontrolujte svojevláknité vrkôčikypozdĺž rámu, takže koncovky a podnosy sú kompatibilné. Ak sa stále rozhodujete medzi spájaním a konektormi{1}}inštalovanými na mieste, toto porovnaniefúzne spájanieje užitočná referencia.

Vstup káblov a prístup k údržbe

Smer vstupu káblov je skutočným-obmedzením sveta, nie detailom. Rámy podporujú zadný, bočný, horný alebo spodný vstup a nesúlad s rozložením stránky si vynúti ostré ohyby alebo chaotické smerovanie. Prístup údržby sa riadi rovnakou logikou: dizajn s posuvnou zásuvkou alebo predným-prístupom je jednoduchší pre často menené siete, zatiaľ čo pevná štruktúra je prijateľná pre stabilné prepojenia s niekoľkými zmenami. Rám, ktorý na papieri vyzerá kompaktne, môže byť po zasunutí káblov náročný na údržbu.

Označovanie a správa káblov

Jasné označovanie šetrí čas pri poruchách a aktualizáciách a vo väčších rámoch zlé označovanie spôsobuje nesprávne pripojenia, dlhšiu izoláciu porúch a výpadky, ktorým sa dá predísť. Dobrý rám umožňuje zreteľné číslovanie portov, vyhradený priestor pre štítky, vodiace krúžky prepojovacích káblov, spojovacie body, voľný úložný priestor a oddelenie medzi prichádzajúcimi káblami a prepojovacími káblami. Udržujte svoje smerovanieprepojovacie kábleplánované od začiatku a nie pridané ako dodatočný nápad.

Kontrolný zoznam špecifikácií ODF pred požiadaním o cenovú ponuku

Príprava týchto podrobností pred kontaktovaním dodávateľa skracuje{0}}a{1}}dozadu a znižuje riziko prijatia nesprávnej konfigurácie.

• Celkový počet vlákien, ktoré sa majú ukončiť teraz, plus percento rezervy pre budúci rast.
• Vnútorná alebo vonkajšia inštalácia a pre vonkajšiu, cieľové hodnotenie IP.
• Spôsob montáže: 19- palcový stojan s výškou U, na stenu, na stĺp, na DIN lištu alebo skrinku.
• Formát konektora a adaptéra (SC, LC, FC alebo ST) a leštenie (UPC alebo APC).
• Typ, dĺžka a množstvo pigtailu a patch cordu.
• Počet spojovacích podnosov a požadovaná kapacita na jeden podnos.
• Pomer rozdeľovača a poloha rozdelenia pre projekty PON.
• Smer vstupu kábla a vonkajší priemer kábla alebo veľkosť priechodky.
• Schéma označovania a{0}číslovania portov.
• Pevná alebo posuvná konštrukcia a požadovaná prístupová strana.

Príklad konfigurácií ODF

Tri anonymizované scenáre ukazujú, ako sa vyššie uvedené faktory kombinujú v praxi.

Malý distribučný bod budovy FTTH

Pre 24 vlákien s SC/APC pigtailmi vo vnútri stúpačky zvyčajne postačuje kompaktný ODF na stenu s dvoma spojovacími podnosmi a spodným alebo bočným káblovým vstupom. Vyhradením niekoľkých náhradných portov zostane priestor pre ďalšie jednotky v budove bez pridania druhého rámu.

Agregácia dátových centier

Pre 96 vlákien na LC v rušnej uličke, 2U posuvný stojanový ODF s vysokou hustotou{2}} s predným prístupom a dvojitým káblovým vstupom umožňuje spravovanie preplátovania a chráni polomer ohybu pri veľkom zaťažení kábla-. Dôležitá je tu posuvná zásuvka, pretože zmeny sú časté.

Vidiecky FTTH prístup na tyči

Pre rozdeľovač napájačov smerom k mnohým účastníkom sa používa vonkajší rozdeľovací rozdeľovací rám s krytím IP65 alebo vyšším, vybavený aRozdeľovač 1×32a SC/APC konektory, zvládne rozdelenie aj vystavenie životnému prostrediu v jednom kryte.

Výber ODF podľa aplikácie

FTTH a PON prístupové siete

FTTH práca má tendenciu používať rámy pre montáž na stenu v interiéri, vonkajšie rámy na exponovaných prístupových bodoch a rámy PLC splitter všade tam, kde je potrebné pasívne rozdelenie. Suterén, telekomunikačná miestnosť alebo podlahový distribučný bod zvyčajne vyžaduje nástennú jednotku; externé miesto si vyžaduje vonkajšie{1}}hodnotenie; a rozdeľovací uzol vyžaduje rozdeľovací rámec, ktorý integruje rozdeľovač s ukončením. Pre širší pohľad na to, čo pasívna stavba vyžaduje, totoPasívne komponenty FTTHsprievodca obstarávaním je užitočným spoločníkom.

Dátové centrá a telekomunikačné miestnosti

Tieto prostredia uprednostňujú montáž do racku a modulárne rámy s vysokou{0}}hustotou a vo všeobecnosti vyžadujú vysoký počet vlákien, LC-adaptéry s vysokou hustotou, čisté prepojovacie- vedenie káblov, spoľahlivé označovanie a priestor na rozšírenie. V hustých stojanoch má vedenie káblov rovnakú váhu ako hustota surových portov.

Enterprise Buildings a Campus Networks

Tu správny rám závisí od konštrukcie chrbtice. Miestnosť s hlavným vybavením často používa rám na montáž do stojana, zatiaľ čo podlahové rozvody používajú rámy na montáž na stenu. Naprieč areálom s viacerými budovami ODF ukončujú základné vlákna a poskytujú čistý spojovací bod medzi budovami, prepínačmi a miestnosťami s vybavením.

Siete priemyselných a riadiacich skríň

Priemyselné siete sa opierajú o rámy na DIN lištu alebo kompaktné nástenné jednotky. Rám musí zapadať do riadiacej skrine, chrániť vlákna pred mechanickým namáhaním a umožniť technikom dostať sa ku konektorom bez toho, aby sa dotkli elektrického vedenia, so zohľadnením vibrácií, prachu, teploty skrine a odľahčenia napätia.

ODF verzus Fibre Patch Panel verzus Fibre Distribution Box

Kupujúci si tieto tri často zamieňajú, pretože všetky spravujú optické pripojenia, no nie sú to isté. ODF je zvyčajne najkompletnejšia jednotka, ktorá kombinuje adaptérové ​​panely, spojovacie podnosy, vedenie káblov, voľné skladovanie a ochranu. Vláknový patch panel je viac zameraný na konektorové prepájanie vo vnútri racku, hoci niektoré obsahujú spojovacie podnosy. Rozvodná skriňa optických vlákien je zvyčajne menšia a je umiestnená bližšie ku koncovým používateľom v budovách FTTH, podlahových bodoch alebo vonkajších prístupových miestach.

Krátky spôsob, ako sa rozhodnúť: použite ODF, keď potrebujete štruktúrované ukončenie, spájanie, záplatovanie a správu dohromady; použite patch panel, keď potrebujete hlavne rackové{0}}patchovanie v blízkosti aktívneho zariadenia; a použite rozvádzač, keď potrebujete kompaktnú distribúciu blízko používateľov. Vzhľadom na to, že názvy sa medzi dodávateľmi a trhmi líšia, posúďte skôr skutočnú štruktúru, kapacitu a funkciu ako štítok v údajovom liste. Tento hlbší pohľad narozdiely medzi ODF a vláknovým patch panelomstojí za prečítanie, ak je hranica stále rozmazaná.

Bežné chyby pri výbere ODF

Výber Iba podľa počtu portov

Počet portov je dôležitý, ale sám o sebe nestačí. Kapacita spoja, káblový vstup, formát adaptéra, priestor na údržbu a priestor na rozšírenie – to všetko určuje, či bude rám skutočne fungovať na mieste.

Ignorovanie budúcej expanzie

Nízko{0}}nákladový rámec bez voľnej kapacity sa stáva drahým, keď sa sieť rozrastá. Plánujte rast vlákniny skôr pred konečným výberom ako po ňom.

Použitie vnútorného ODF vonku

Vnútorné rámy nie sú stavané na dážď, prach a trvalé vonkajšie vystavenie. Vonkajšie inštalácie vyžadujú riadne utesnený kryt s vhodným krytím IP a dizajnom upchávky.

Miešanie typov konektorov bez plánovania

Voľby SC, LC, FC, APC a UPC musia byť v súlade s prepojovacími káblami, pigtailmi a aktívnym vybavením. Nesprávna kombinácia zvyšuje zložitosť inštalácie a v prípade nesprávneho lesku zhoršuje optický výkon.

Zabudnutie prístupu údržby

Rám, ktorý vyzerá na papieri kompaktne, môže byť po pripojení kábla náročný na údržbu. Uistite sa, že technici môžu po inštalácii bezpečne dosiahnuť adaptéry, spojovacie podnosy a smerovacie oblasti.

Často kladené otázky

Záver

Hlavnými typmi optických distribučných rámov sú stojanové, nástenné, vonkajšie, na DIN lištu, PLC rozdeľovač a -modulárny s vysokou hustotou a správna voľba sa riadi počtom vlákien, inštalačným priestorom, prostredím, typom konektora a leštidla, kapacitou spojovacej priehradky, vedením káblov a budúcim rozšírením. Malé vnútorné miesto môže potrebovať iba rám na upevnenie na stenu; telekomunikačné miestnosti a dátové centrá zvyčajne vyžadujú montáž do racku alebo rámy s vysokou{2}}hustotou; Siete FTTH a PON často používajú vonkajšie a PLC rozdeľovacie rámy; a priemyselným skriniam dobre slúžia rámy na DIN lištu. Pred výberom pripravte podrobnosti o svojom projekte pomocou kontrolného zoznamu vyššie a rám, ktorý je praktický, spoľahlivý a ľahko sa udržiava, bude oveľa jednoduchšie špecifikovať.
