Prečo má nevyvážené rozdelenie zmysel pre vidiecke projekty FTTH

Dizajn sa podaril. Nebol to najefektívnejší spôsob, ako spojiť 32 tak tenkých domov.

Tento rozhovor je celkom typický pre to, čo vidímeVidiecka FTTHprojektov. Výzvou nie je technická uskutočniteľnosť,{1}}ale ekonomická stránka. A keď začnete optimalizovať náklady na prejdený dom v oblastiach s nízkou-hustotou, skončíte vážne pri nevyváženom delení.

Tak čo sa tu vlastne deje? Problém spočíva v zásadnom nesúlade medzi tým, ako funguje tradičná architektúra PON, a tým, ako sú vidiecki predplatitelia fyzicky rozmiestnení.

V hustej štvrti môžete mať 64 domov v okruhu 500 metrov od rozdeľovacej skrine. Nainštalujete rozbočovač 1:64, ku každej domácnosti povediete krátke káble a ekonomika funguje nádherne. Náklady na rozdeľovač sa rozdelia medzi 64 účastníkov. Dráhy káblov sú krátke. Všetci sú šťastní.

Teraz si predstavte vidiecku cestu. Máte možno 30 domov rozložených pozdĺž 20 kilometrov cesty. Niektoré sú zoskupené v skupinách po 4 až 6 v blízkosti križovatiek. Iní sedia sami na 40-akrových pozemkoch. Ak sa im pokúsite obslúžiť centralizovaným rozdeľovačom, vediete jednotlivé vlákna vlákien na kilometre, aby ste sa dostali do domácností na vzdialenom konci vašej oblasti pokrytia.

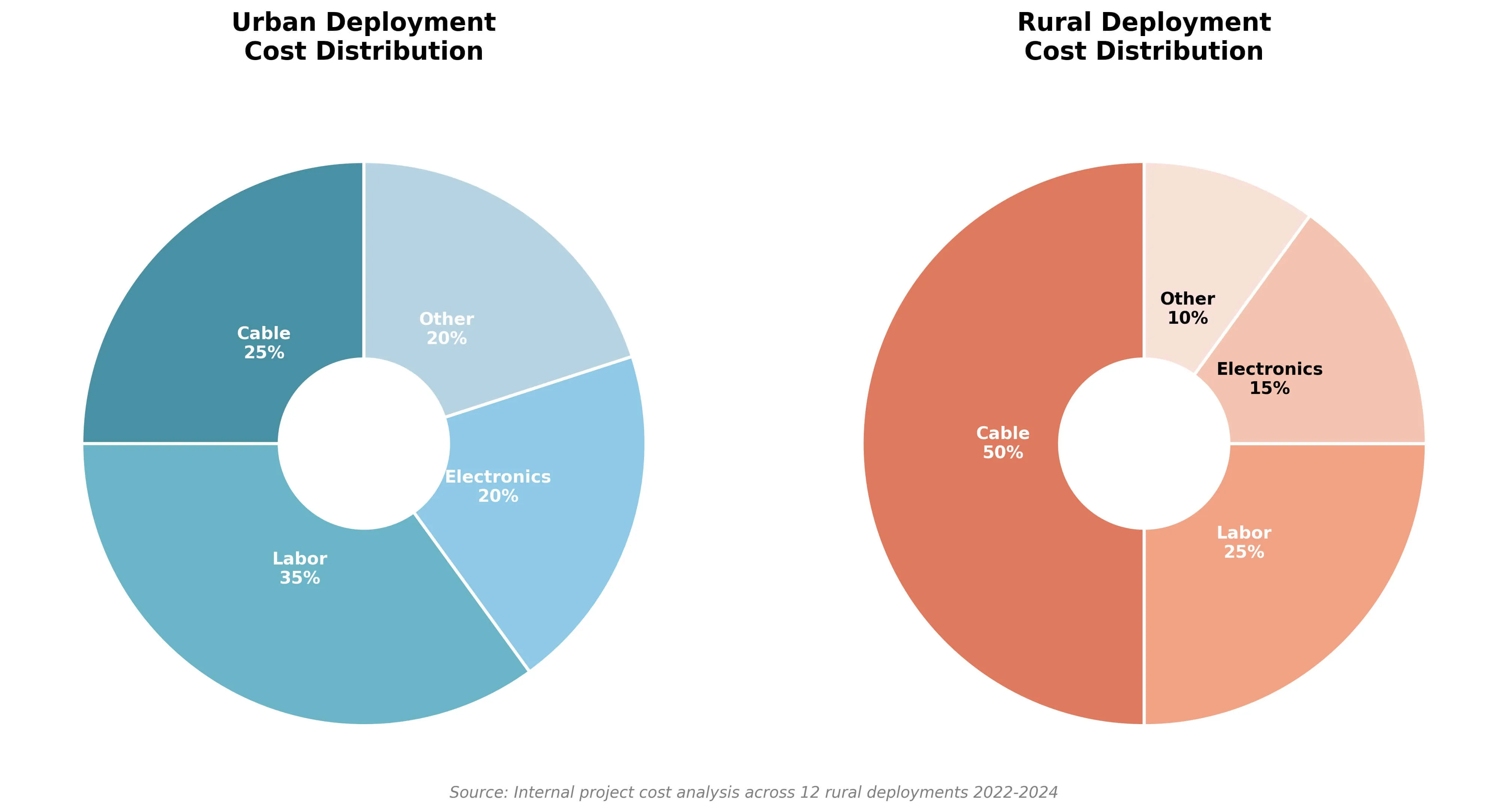

Tu je miesto, kam v skutočnosti idú peniaze v typickej vidieckej stavbe:

Všimnite si, že náklady na pracovnú silu zostávajú medzi týmito dvoma scenármi relatívne rovnaké, ale náklady na káble vo vidieckych oblastiach stúpajú. To je váš pákový bod. Keď kábel predstavuje polovicu vašich projektových nákladov namiesto štvrtiny, každé rozhodnutie o návrhu, ktoré zvyšuje dĺžku vlákna, tvrdo zasiahne váš rozpočet. A tradičné vyvážené konštrukcie rozdeľovačov pridávajú veľa nepotrebných vlákien vo vidieckych scenároch.

Alternatívny prístup-a to je to, čo odporúčame ISP v Montane-používa to, čo sa nazýva nevyvážené alebo asymetrické rozdelenie. Koncept nie je nový. Telekomunikační inžinieri už desaťročia používajú optické odbočky v rozvodoch káblovej televízie. Ale získava vážnu trakciuVidiecka FTTHpretože priamo rieši-problém s nákladmi na vlákno.

Rýchly technický základný náter, ak ste menej oboznámení s typmi rozdeľovačov:

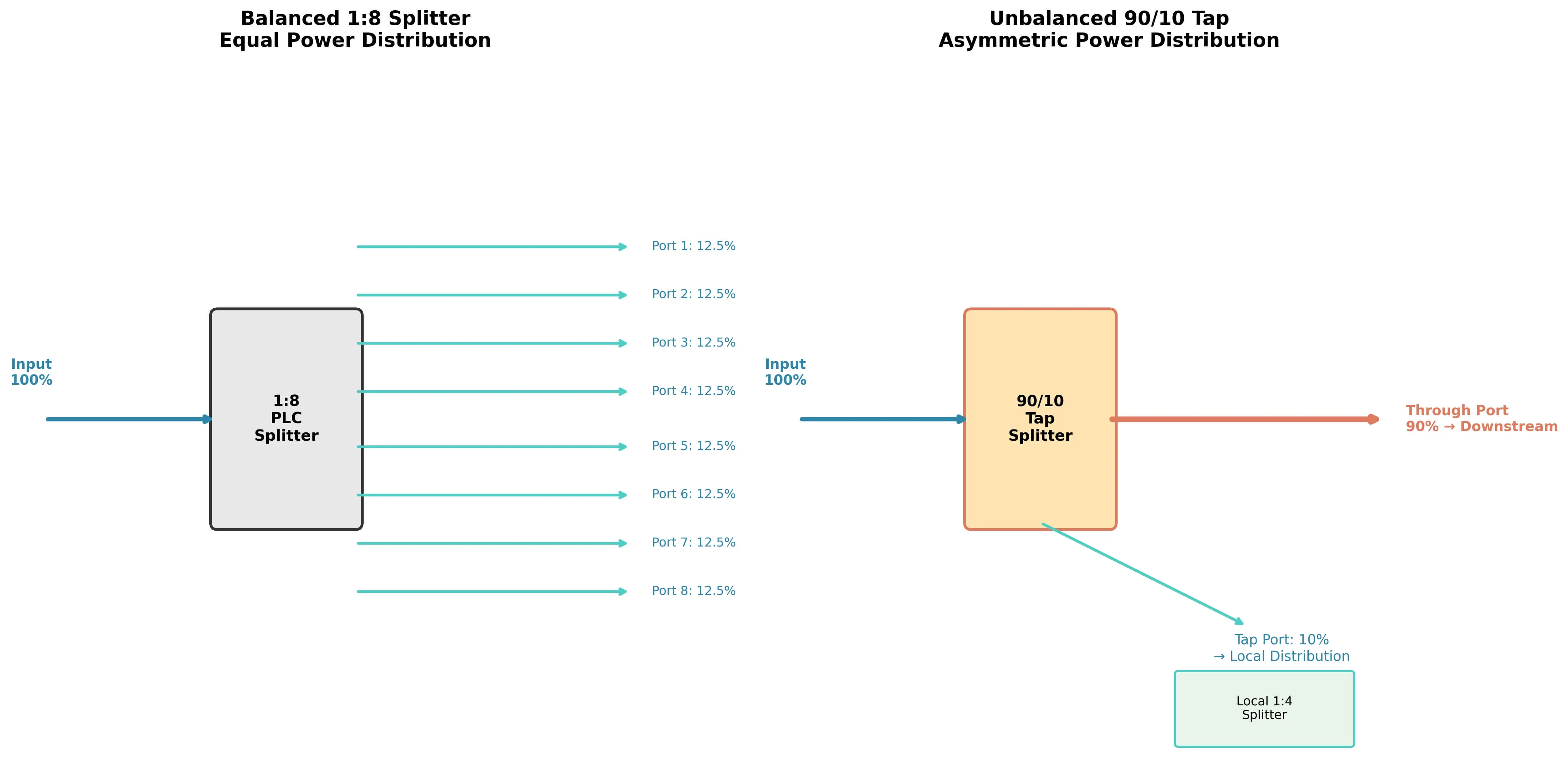

ŠtandardnéPLC splitterkonfigurácie rozdeľujú prichádzajúci optický výkon rovnomerne medzi všetky výstupy. Rozdeľovač 1:8 posiela 12,5 % svetla do každého zo svojich ôsmich výstupných portov. Rozdeľovač 1:32 rozdeľuje energiu na 32 rovnakých častí. Tieto vyvážené rozdeľovače fungujú skvele, keď potrebujete obsluhovať skupinu predplatiteľov z jedného miesta.

Nevyvážené rozdeľovače robia niečo iné. Namiesto rovnakého delenia rozdeľujú moc podľa navrhnutého pomeru-povedzme 90/10 alebo 70/30. Väčšia časť pokračuje po vlákne kmeňa, aby slúžila miestam po prúde. Menšia časť klepne, aby slúžila predplatiteľom v danom konkrétnom bode.

Prečo je to dôležité pre vidiecke siete? Pretože môžete reťaziť-viaceré nevyvážené odbočky pozdĺž jedného hlavného vlákna, pričom na každom mieste odoberáte práve toľko energie, aby ste mohli slúžiť miestnym domácnostiam, pričom šetríte optický rozpočet pre lokality ďalej v rade.

Poznámka od našich starších inžinierov k výberu pomeru kohútika:

Keď sa rozhodujeme medzi 90/10 a 70/30, nepozeráme sa len na hodnoty útlmu v tabuľke. Existuje praktický faktor, ktorý sa neustále prehliada:rezerva pre budúcu údržbu.

Tu je naše pravidlo. Ak má klaster v súčasnosti iba 3 domy, ale v blízkosti je voľný pozemok, zvyčajne odporučíme o niečo väčší pomer odberu, než aký striktne vyžaduje matematika,-povedzme 80/20 namiesto 90/10. Dôvod? Vo vidieckych oblastiach je vyslanie posádky späť-do kufra oveľa drahšie ako optický výkon, ktorý ste ušetrili minimom. Radšej vopred obetujeme 1 dB z downstreamovej marže, ako stratiť možnosť pridávať predplatiteľov neskôr bez veľkého prepracovania. Vybudujte teraz miestnosť „plug and play“; poďakuješ sa za dva roky, keď sa postaví nový dom.

Poďme si prejsť, ako to v skutočnosti funguje v teréne. Vezmite si ten projekt Montany, ktorý sme spomenuli. Po preskúmaní ich pôvodného návrhu sme im pomohli vymodelovať alternatívu pomocou distribuovanej architektúry.

Pôvodný návrh počítal so 48-vláknovým distribučným káblom, ktorý by viedol celú 18-kilometrovú trasu, pričom vlákna sa na rôznych miestach odlupovali, aby sa dostali do klastrov predplatiteľov. Celkový počet vláknových kilometrov v dizajne: približne 380.

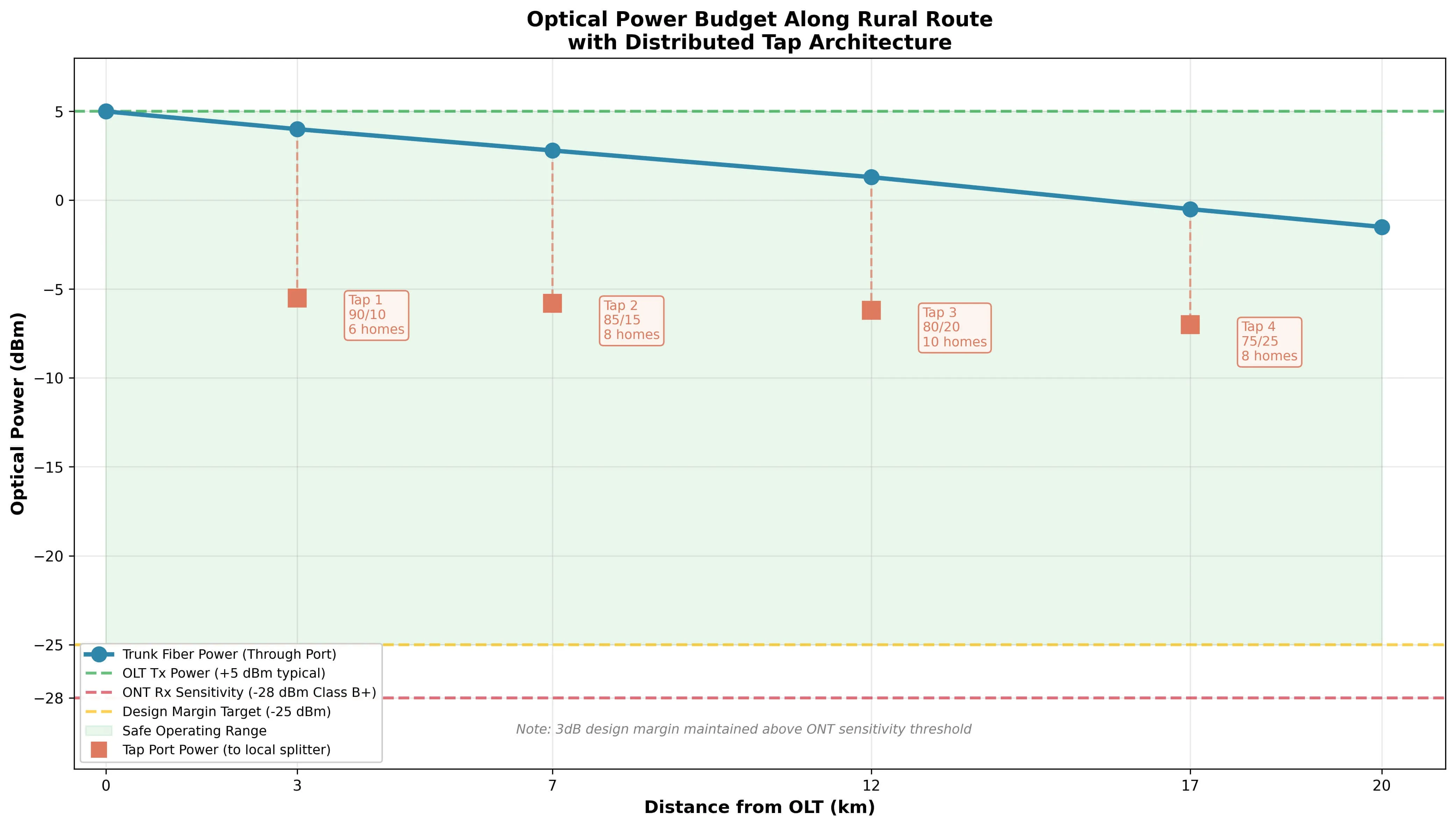

Revidovaný prístup používal 2-vláknový kmeň (primárny plus záložný) s odbočovacími bodmi na každom klastri predplatiteľov. V prvom zoskupení-asi 3 kilometre od hlavného{5}}konca odvádza 90/10 kohútik 10 % optického výkonu do maléhoFDB/FAT boxs vyváženým rozbočovačom 1:8. Slúži pre 6 blízkych domov. Zvyšných 90 % pokračuje po kmeni.

Na 7. kilometri ďalší kohútik (tento 85/15) obsluhuje skupinu 8 domov. Na kilometri 12 zvládne kohútik 80/20 10 domov. A tak ďalej na trase, kým konečný klaster nezíska všetok optický výkon, ktorý zostáva{10}}v rámci rozpočtu na výkon GPON pre správnu prevádzku ONT.

Odhady nákladov na káble na základe cien za hromadné vlákna v roku 2024; skutočné náklady sa líšia podľa dodávateľa, typu kábla a objemu objednávky.

Theredukcia vlákniny bola asi 65%. Dokonca aj pri zohľadnení dodatočných výčapných jednotiek a krytov v každom bode zoskupenia čisté úspory materiálu presiahli 40 000 USD na tejto 18-kilometrovej trase.

Pre tohto poskytovateľa internetových služieb ušetrených 40 000 dolárov na kábli znamenalo, že mohli rozšíriť dosah vlákna na dve ďalšie malé komunity, ktoré sa predtým považovali za „nerealizovateľné“ v rámci grantového rozpočtu. To je skutočná odplata-nielen úspora peňazí, ale aj rozšírenie toho, čo je skutočne možné v rámci pevnej obálky financovania.

ISP sa posunul vpred s nevyváženým dizajnom. My sme dodaliPLC rozbočovačea pracoval s nimi na výbere pomeru odbočenia pre každý uzol.

Nemôžete len tak potiahnuť vlákna pozdĺž vlákna bez toho, aby ste pochopili, čo sa stane s vaším rozpočtom na optickú energiu. Tu sú nasadenia na vidieku technicky zaujímavé-a niektorí plánovači sietí sa stretávajú s problémami.

Každý komponent v PON prináša stratu. Samotné vlákno zoslabuje signál približne 0,35 dB na kilometer pri vlnovej dĺžke 1310 nm. Konektory pridávajú každý 0,3-0,5 dB. Spoje prispievajú 0,1-0,2 dB. A rozbočovače zavádzajú stratu na základe ich konfigurácie.

Pre vyvážené rozbočovače je matematika jednoduchá: rozdeľovač 1:8 prináša stratu približne 10,5 dB bez ohľadu na to, ktorý výstupný port meriate. Všetky porty majú rovnakú úroveň výkonu.

Nevyvážené kohútiky sa správajú inak. Priechodný port (prenášajúci energiu do odberných zariadení) má relatívne nízku stratu-zvyčajne 0,5 – 2,5 dB v závislosti od deliaceho pomeru. Odbočovací port (obsluhujúci miestnych účastníkov) zaznamenáva vyššiu stratu zodpovedajúcu menšiemu prideleniu energie.

Nižšie uvedená tabuľka ukazuje typické hodnoty vložného útlmu pre bežné odbočovacie pomery. Toto sú reprezentatívne údaje-vždy overte podľa špecifikácií výrobcu pre skutočné komponenty, ktoré nasadzujete.

Zdroj: Kompilované z údajových listov viacerých výrobcov rozdeľovačov PLC vrátane spoločností Corning, CommScope a rôznych dodávateľov OEM. Hodnoty predstavujú typický výkon pri 1310/1550nm; skutočné špecifikácie sa líšia podľa výrobcu.

Štandardný systém GPON poskytuje asi 28 dB optického rozpočtu medzi OLT vysielačom a ONT prijímačom. XGS-PON ponúka 29-35 dB v závislosti od triedy transceivera. Vašou úlohou je zabezpečiť, aby každý predplatiteľ-vrátane toho, ktorý je na samom konci vašej reťaze, dostával primeraný signál v rámci tohto rozpočtu.

Upozornenie od našich tímov v teréne:

Mnoho plánovačov vypočítava rozpočet 28 dB do poslednej desatinnej čiarky, pričom z prepojenia vytlačí každý kilometer, ktorý môžu. Ale na miestach ako Montana alebo severná Škandinávia musíte počítať so zimnými stratami.

Sami sme to zmerali: extrémny chlad spôsobuje zmršťovanie optických káblov a menej-kvalitné adaptéry dokážu vyvinúť drobné fyzické posuny, ktoré spôsobia stratu 0,5 až 1 dB navyše, ktorá v septembri nebola. Naše pravidlo návrhu je jednoduché-pri výpočte výkonu na poslednom ONT v reťazci,zabudujeme aspoň 3dB tvrdú rezervu. Ak vaša matematika ukazuje -26dBm u konečného účastníka a vy to považujete za dobré, od servisného volania vás delí jedna búrka alebo jeden starnúci konektor. Neobetujte stabilitu prepojenia len preto, aby ste stlačili ešte jedno klepnutie.

Na fyzických komponentoch záleží rovnako ako na optickom dizajne. Každý odbočovací bod potrebuje kryt, ktorý chráni rozbočovač, poskytuje spojovacie body pre spínacie káble a prežije akékoľvek počasie, ktoré naň vrhá vaše servisné územie.

Pre vidiecke nasadenia to zvyčajne znamená vonkajšie{0}}hodnotenieFDB/FAT boxs krytím IP55 alebo vyšším. Do krytu je potrebné umiestniť rozdeľovač kohútika plus malý vyvážený rozdeľovač (zvyčajne 1:4 alebo 1:8) na lokálnu distribúciu. Počet portov by sa mal zhodovať s vaším klastrom predplatiteľov s priestorom pre niekoľko náhradných dielov. A možnosti montáže musia zodpovedať vašim skutočným inštalačným scenárom-upevnenia na stĺp, na lanko alebo na stenu v závislosti od miesta.

Videli sme, že projekty klopýtli pri špecifikovaní krytov, ktoré vyzerali adekvátne na papieri, ale v teréne nefungovali. Box s hodnotením pre 8 odberov predplatiteľov nepomôže, ak v skutočnosti nedokážete správne nasmerovať a spravovať prepájacie káble. Skriňa s konzolami-len na montáž{4}}na stenu sa stáva problémom, keď je polovica miest na kohútiky na stĺpoch.

Keď dodávameKoncové skrinky z optických vlákienpri projektoch, ako je ten v Montane, sa zameriavame na terénne{0}}praktické funkcie{1}}ako je vyhradené interné smerovanie pre nevyvážený modul klepnutia-, aby sme zaistili, že box zostane spravovateľný aj pri raste klastrov. Na čom záleží viac ako na akomkoľvek konkrétnom produkte, je prispôsobenie špecifikácií krytu vašim skutočným podmienkam v teréne. Krabica za 50 dolárov, ktorá správne netesní pred prachom, vás bude stáť oveľa viac v rolkách od nákladného auta ako krabica za 80 dolárov, ktorá spraví svoju prácu hneď na prvý raz.

Jedna otázka, ktorá sa neustále objavuje: kedy má nevyvážené rozdelenie zmysel v porovnaní s tradičnou vyváženou architektúrou?

Úprimná odpoveď je, že to závisí od vašej konkrétnej geometrie trasy. Niektoré vzory však držia celkom konzistentne.

Architektúra distribuovaného pripojenia má tendenciu zvíťaziť, keď hustota predplatiteľov klesne pod približne 15-20 domácností na trasu-kilometer. Pri vyšších hustotách sa úspory vlákien znižujú, pretože ste už relatívne blízko väčšine predplatiteľov bez ohľadu na to, kam umiestnite svoj rozbočovač. Pri nižších hustotách-hlavne vtedy, keď sa domy zoskupujú do skupín oddelených dlhými úsekmi prázdnych ciest – úspora sa rýchlo dosiahne.

Dôležitá je aj dĺžka trasy. Na krátkych trasách do 5 až 8 kilometrov nemusí zložitosť spravovania viacerých odbočovacích bodov ospravedlniť úsporu vlákien. Na dlhých trasách presahujúcich 15 – 20 kilometrov často hľadáte značné úspory, ktoré ľahko prevážia dodatočné náklady na plánovanie a komponenty.

Kedy odísť od nevyváženej architektúry-náš úprimný názor:

Pozrite, tento prístup sa nám páči a často ho odporúčame. Existujú však situácie, kedy by ste sa mali držať tradičného vyváženého dizajnu 1:32 alebo 1:64:

1. „Wildfire“ predmestské oblasti rastu.Ak vaša trasa vedie cez pozemok, ktorý v najbližších troch rokoch čaká veľký rozvoj bývania, nevyvážená reťaz sa rýchlo nasýti. Rozšírenie neskôr znamená buď prerobenie{1}}celého optického rozpočtu, alebo spustenie paralelnej infraštruktúry. Ani jedno nie je zábavné. V týchto prípadoch stojí za dodatočné náklady na kábel flexibilita vyváženej architektúry,-kde môžete len rozsvietiť nepoužívané porty rozdeľovača{5}}.

2. Vaši pracovníci údržby nie sú OTDR-pohodlní.Riešenie problémov s nevyváženou sieťou je skutočne ťažšie ako jednoduché rozdelenie v pomere 1:32. Stratový profil vyzerá ako schodisko na stope OTDR a ak vaši technici v teréne vedia používať iba červený- vizuálny lokátor porúch, budú mať problémy. Videli sme operátorov, ktorí si osvojili distribuované návrhy odbočiek, potom strávili šesť mesiacov frustrovaní, pretože každý servisný hovor trvá dvakrát tak dlho. Ak váš tím nie je pripravený na zaučenie, zaplaťte za vlákninu navyše a udržujte si jednoduchú údržbu.

KedyVyvážené vs. nevyvážené rozdeľovačezvyčajne sa pýtame: nakoľko si istý svojimi prognózami rastu predplatiteľov a ako zručný je váš tím v teréne? Ak sú obe odpovede „celkom solídne“, nevyváženosť zvyčajne vyhráva v cene. Ak je niektorá z odpovedí „úprimne, nie som si istý“, vyvážený vám dáva väčší priestor na prispôsobenie.

Testovanie a certifikácia pre nevyvážené siete vyžaduje úpravu zo štandardných postupov PON. Viaceré deliace body vytvárajú stopy OTDR, ktoré vyzerajú inak ako tradičné samostatné{1}}rozdeľovacie architektúry, a technici musia pochopiť, čo vidia.

Každé klepnutie sa zobrazí ako samostatná udalosť straty na stope OTDR. Strata priechodného portu je relatívne malá (pod 2 dB pre väčšinu pomerov), zatiaľ čo odbočovací port vykazuje väčšiu stratu zodpovedajúcu jeho navrhnutému pomeru. Technici, ktorí túto architektúru nepoznajú, niekedy nesprávne interpretujú tieto očakávané straty ako chyby.

VIAVI a ďalší výrobcovia testovacích zariadení pridali špecifické režimy na charakterizáciu kužeľových/nevyvážených rozdeľovacích sietí. Podľa technickej dokumentácie VIAVI ich produkty PON OTDR teraz obsahujú „podporu nevyvážených rozdeľovačov“ špeciálne na riešenie testovacích požiadaviek architektúr distribuovaných odbočiek.

Dokumentácia sa stáva kritickejšou s distribuovanými návrhmi vodovodných batérií. Každý kryt by mal byť označený jeho odbočovacím pomerom a kumulatívnou optickou stratou do tohto bodu. Keď technik odpovie na servisné volanie dva roky po inštalácii, musí rýchlo pochopiť očakávané úrovne výkonu na danom mieste bez toho, aby prepočítaval celý rozpočet od nuly.

Pre prevádzkovateľov sietí v USA, ktorí sa usilujú o federálne financovanie,Vidiecka FTTHprojekty sa často kvalifikujú na granty a pôžičky USDA ReConnect. Program investoval od roku 2018 viac ako 5 miliárd dolárov, čím priniesol širokopásmové pripojenie do nedostatočne obsluhovaných vidieckych oblastí. Aktuálne požiadavky vyžadujú schopnosť symetrickej služby 100 Mb/s{5}}v dosahu pre správne navrhnuté siete GPON alebo XGS-PON bez ohľadu na to, či používate vyváženú alebo nevyváženú architektúru.

Kľúčovým obmedzením je preukázanie, že váš návrh skutočne poskytuje adekvátne služby každému účastníkovi. Vaše výpočty optického rozpočtu musia vykazovať dostatočnú rezervu aj na najvzdialenejších miestach. Nevyvážená architektúra nemení základné požiadavky na výkon-mení len spôsob, akým prideľujete optický výkon, aby ste ich efektívne splnili.

Ak plánujete aVidiecka FTTHnasadenie a vaše trasy ukazujú rozptýlené, zoskupené vzory účastníkov typické pre poľnohospodárske oblasti, nevyvážené rozdelenie si zaslúži vážne hodnotenie. Potenciál znížiť náklady na optické káble o 30 – 50 % priamo ovplyvňuje životaschopnosť projektu, najmä tam, kde je už obchodný prípad napätý.

Technické požiadavky nie sú exotické. Potrebujete kvalituPLC splitterkomponenty s overenými špecifikáciami pre vyvážené aj nevyvážené konfigurácie. Potrebujete vonkajšie{1}}hodnotenieFDB/FAT boxkryty vhodné pre vaše scenáre inštalácie. A potrebujete starostlivé optické inžinierstvo rozpočtu, aby ste zabezpečili, že každý účastník dostane primeraný signál.

Rozdiel medzi úspešnými a problematickými vidieckymi nasadeniami zvyčajne nespočíva v technológii,-v tom, či návrh siete zohľadňuje vidiecku realitu, a nie presadenie mestských predpokladov do zásadne odlišného prostredia.

Najcennejší prvý krok? Zmapujte svoje skutočné polohy predplatiteľov a geometriu trasy. Správny výber architektúry vyplýva z tejto analýzy, nie z použitia štandardnej šablóny. Ak momentálne mapujete vidiecku trasu a matematika vám nevyhovuje, pošlite nám geometriu trasy. Môžeme vykonať rýchlu porovnávaciu analýzu vyvážených a nevyvážených architektúr pre váš konkrétny projekt-bez viazanosti.Oslovte náš tím-toto je presne ten druh problému, na ktorom radi pracujeme.
