Single Mode Vs Multimode Fiber: 2026 Kompletný sprievodca

Minulý mesiac nášmu obchodnému tímu v Evoluxe urgentne zavolala logistická spoločnosť v New Jersey. Práve absolvovali bolestivú-a drahú-lekciu výberu vlákniny. Do svojho nového skladu s rozlohou 50 000 štvorcových stôp nainštalovali viacrežimové prepojovacie káble a pigtaily OM3, len aby o šesť mesiacov neskôr zistili, že ich dodávateľ WMS potrebuje 10 km spojenia s podnikovým dátovým centrom. Oprava? Vytrhnutie kabeláže v hodnote 47 000 USD-vrátane stoviek konektorov LC, adaptérov SC a vopred{12}}ukončených prepojovacích káblov-a začatie odznova s ​​jedným režimom.

Tento návod existuje, aby ste neurobili rovnakú chybu.

V spoločnosti Evolux Fiber, ktorá 12+ rokov vyrába konektory z optických vlákien, prepojovacie káble a riešenia pripojenia pre krajiny 50+, sme tento scenár videli nespočetne veľakrát. Pravdou je, že výber medzi jednorežimovým a viacrežimovým vláknom nie je len o kábli,-ide o pochopenie toho, ako vaša voľba ovplyvní každý komponent optického spojenia: konektory, adaptéry, pigtaily, prepojovacie káble a rozdeľovače.

30-sekundová odpoveď (pre tých, ktorí sa ponáhľajú)

Stále čítate? Dobre. Poďme hlbšie.

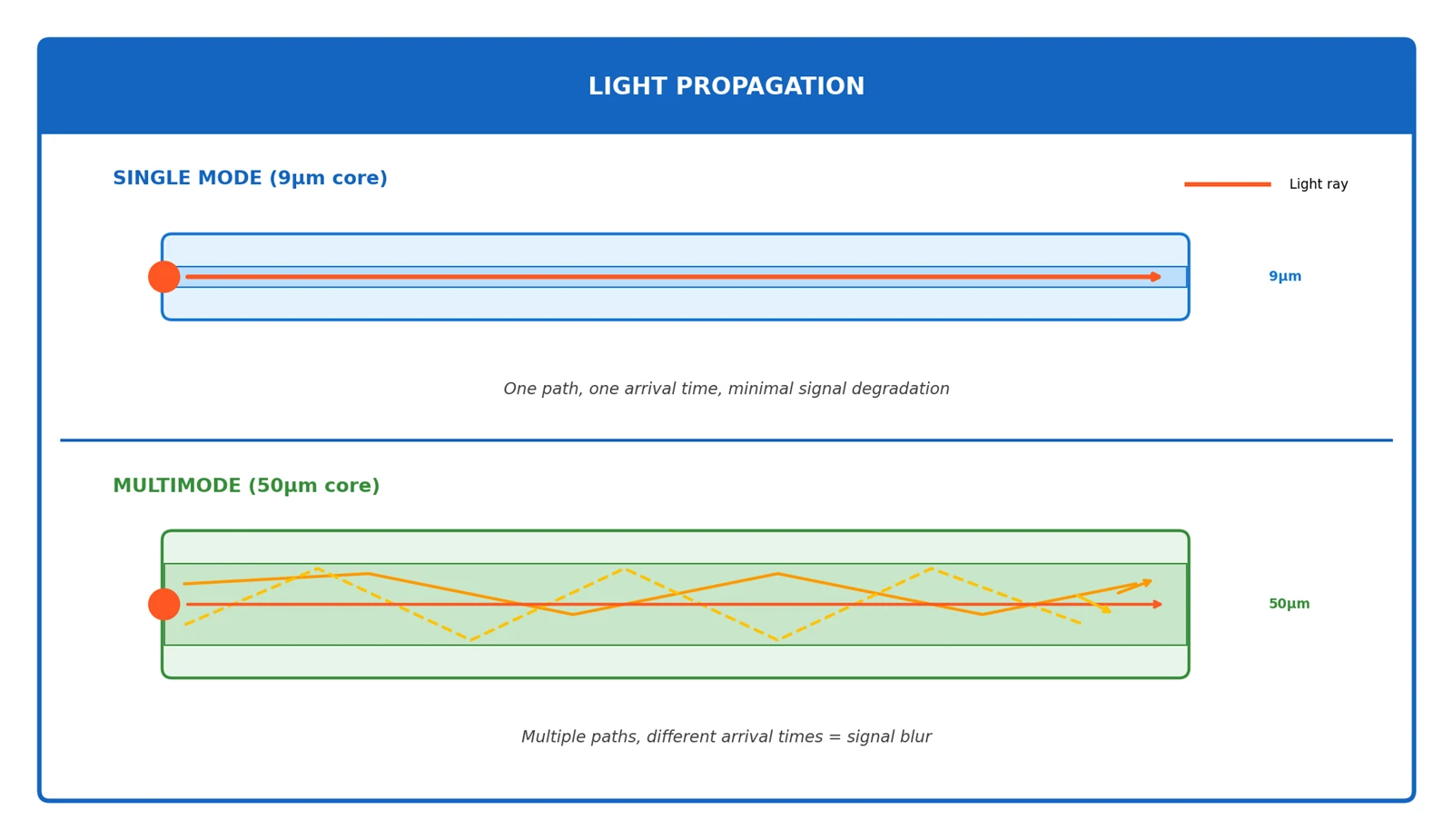

Pochopenie základného rozdielu

Tu je analógia, ktorá skutočne funguje:

Single mode vlákno je ako ostreľovacia puška-jeden presný lúč, ktorý sa dostane ďaleko, vyžaduje presnú optiku. Jadro s hrúbkou 9 µm (asi 1/10 šírky ľudského vlasu) umožňuje iba jednu svetelnú dráhu, čím eliminuje „ozveny“, ktoré degradujú signály na vzdialenosť.

Multimode vlákno je ako brokovnica-viacnásobné pelety (režimy svetla) rozprestreté, účinné na blízko, ľahšie sa mieri. Jadro s hrúbkou 50 µm alebo 62,5 µm umožňuje svetlu odrážať sa v stovkách rôznych dráh, čo je v poriadku na krátke vzdialenosti, ale so zvyšujúcou sa vzdialenosťou spôsobuje problémy s časovaním (modálny rozptyl).

Nie je to len akademické,{0}}priamo to ovplyvňuje, ako ďaleko sa váš signál môže dostať a akou rýchlosťou.

Ako typ vlákna ovplyvňuje váš výber konektora

Tu je to, čo vám väčšina príručiek nepovie: jednorežimové a viacvidové vlákna používajú fyzicky identické konektory-, ale požiadavky na výkon sú úplne odlišné.

Matica kompatibility konektorov

Kritický pohľad:Zatiaľ čo konektory vyzerajú identicky, konektory s jedným režimom vyžadujúprísnejšie tolerancie. Konektor so stratou vloženia 0,3 dB je prijateľný pre viacrežimový režim, ale môže spôsobiť zlyhanie spojenia v aplikáciách s jedným režimom na dlhé{2}}aplikácie.

Poľské typy: APC vs UPC

Tip Evolux:Nikdy nespájajte konektory APC s konektormi UPC{0}}uhlová objímka poškodí oba konce a spôsobí vážnu stratu signálu. nášLC APC konektorymajú presné 8 stupňové leštenie pre maximálnu stratu spätného toku.

Výber prepojovacieho kábla podľa typu vlákna

Pri objednávaní prepojovacích káblov z optických vlákien určuje typ vlákna všetko:

Zaoblené produkty Evolux:nášjednorežimové a viacvidové prepojovacie káblesú dostupné v dĺžkach od 0,3 m do 500 m, s konfiguráciou duplex, simplex, pancier a uniboot. Všetky prepojovacie káble sú pred odoslaním podrobené 100% optickému testovaniu.

Špecifikácie, na ktorých skutočne záleží

Core & Cladding: Fyzický základ

Prečo je to dôležité:Toto malé 9µm jednorežimové jadro je požehnaním aj prekliatím. Vyžaduje si to laserové-presné zarovnanie počas spájania a spájania (zvyšuje náklady na inštaláciu), ale prakticky eliminuje modálny rozptyl.

Útlm: Strata signálu na kilometer

Jedlo so sebou:Jediný režim pri 1550 nm stráca iba 0,22 dB na kilometer,-to je zhruba14x menejako multimode pri 850 nm. Nad 10 km behu je to rozdiel medzi použiteľným signálom a statickým.

Šírka pásma: rýchlostný strop

Tu je to, čo vám predajcovia nepovedia:„28000 MHz·km“ OM5 znie pôsobivo, ale záleží len na aplikáciách SWDM (Multiplexovanie s krátkou vlnovou dĺžkou). Pre štandardnú optiku SR4 funguje OM5 rovnako ako OM4.

MPO/MTP: Zmena{0}}hier s vysokou hustotou

Pre dátové centrá s 40G, 100G alebo 400G je výber konektora často dôležitejší ako typ vlákna. Konektory MPO/MTP umožňujú paralelnú optiku, ktorá jednoducho nie je možná s tradičnými pripojeniami LC/SC.

Single Mode vs Multimode v MPO/MTP aplikáciách

Kompromis-je jasný:

Jediný režimpoužíva menej vlákien, ale drahšie transceivery

Multimodepoužíva viac vlákien, ale lacnejšie transceivery-založené na VCSEL

Polarita a pohlavie MPO/MTP

Tu sa veľa inštalácií pokazí:

Odbornosť spoločnosti Evolux:nášPatch káble MTP/MPOsú dostupné v konfiguráciách s 8, 12 a 24 -vláknami s polaritou typu A, B alebo C. Ponúkame tiež prerušovacie káble MTP-na LC na prechod medzi paralelným a duplexným pripojením.

Skutočný-Matrix sveta

Tu sa stretáva guma s vozovkou. Zostavil som skutočné testované vzdialenosti, nielen čísla technických údajov:

Porovnanie vzdialeností podľa štandardov Ethernet

*Vyžaduje prepojovací kábel na úpravu režimu

Kritický pohľad:Všimnite si, ako sa multimódové vzdialenosti dramaticky zmenšujú so zvyšujúcou sa rýchlosťou. Pri 25G dosahuje OM3 maximálnu vzdialenosť iba 70 metrov-sotva stačí na jeden rad stojanov vo veľkom dátovom centre.

Nákladová rovnica: Je to zložitejšie, ako si myslíte

Cena transceivera (Q1 2025, kompatibilné moduly)

40G anomália:Prečo je 40G single mode 8x drahší? Používa štyri laserové vlnové dĺžky (LR4=4 x 1310nm CWDM), zatiaľ čo multimode SR4 používa štyri paralelné vlákna s lacnými VCSEL. Toto je sladké miesto, kde multimode absolútne vyhráva, pokiaľ ide o náklady.

Celkové náklady na vlastníctvo: 10-ročný pohľad

Dovoľte mi podeliť sa o skutočný výpočet z projektu z roku 2024:

Scenár:500-uzlové dátové centrum, priemerná vzdialenosť spojenia 150 m, plánovanie 10G dnes, 100G o 5 rokov

"Počkať, multimode vyhrá o 185 000 $?"

Nie tak rýchlo. Čo sa stane, keď predĺžime na 15 rokov a pridáme 400G:

Zápletka:Aj pri prekáblovaní v tomto scenári stále vyhráva multimód. Ale-to je kľúčové-v momente, keď vaše 400G prepojenia prekročia 100 m, jeden režim sa stane povinným bez ohľadu na predchádzajúcu investíciu.

Moje úprimné odporúčanie o cene

"Ak budujete infraštruktúru, ktorá musí vydržať po roku 2030, poplatok za jeden režim je poistenie, nie náklady."

Sieťový priemysel jednoznačne smeruje k jednotnému režimu. Intel's Silicon Photonics, Broadcom's roadmap 800G a hyperscaler architektúry – všetky uprednostňujú jeden režim. OM5 mal rozšíriť relevantnosť multimode, ale prijatie bolo vlažné.

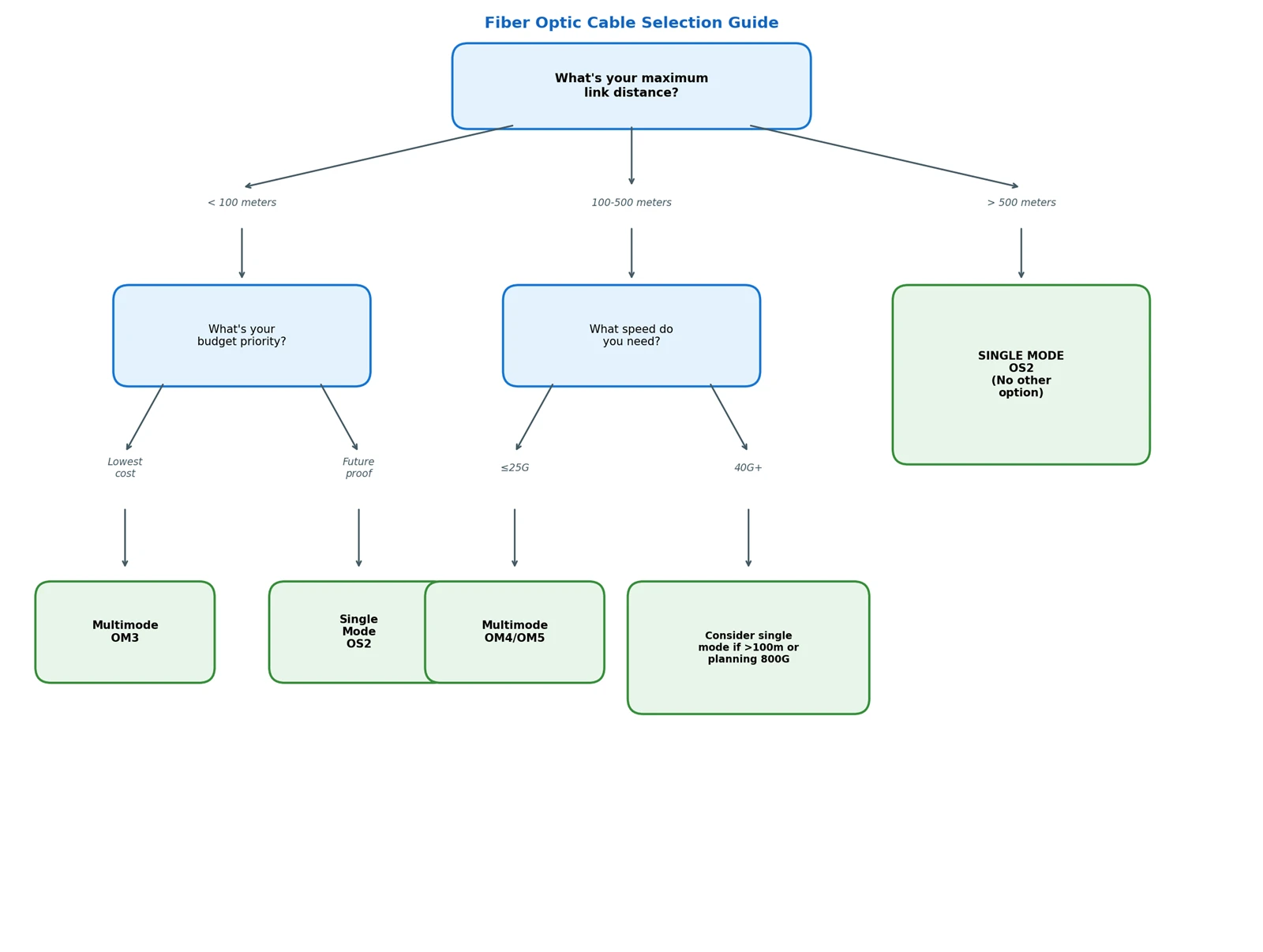

Rozhodovací rámec: Praktický vývojový diagram

Prípadové štúdie zo skutočného{0}}sveta

Prípad: E-Commerce Fulfillment Center (Phoenix, AZ)

výzva:Zariadenie s rozlohou 200 000 štvorcových stôp, 3000+ zariadenia internetu vecí, 40G chrbtica, extrémne teplotné výkyvy (sekcie skladu sa pohybujú od -20 stupňovej mrazničky po 45 stupňové nakladacie doky)

Počiatočný plán:OM4 multimode v celom rozsahu

Čo sa stalo:Letné teploty v sekciách, ktoré nie sú riadené -klímou-, spôsobili neočakávané zhoršenie signálu. Vyšší útlm Multimode v kombinácii s teplom-indukovaným rozťahovaním konektora spôsobili občasné zlyhania.

Riešenie:Hybridné nasadenie-OM4 pre klimaticky{2}}riadené dátové miestnosti prepojené, jeden režim pre všetky prepojenia prechádzajúce cez zóny s premenlivou teplotou-.

lekcia: Dôležitá je tolerancia teploty. Nižší útlm v jednom režime poskytuje väčšiu rezervu pre environmentálny stres.

Siete FTTH & PON: Kde dominuje jeden režim

V nasadeniach Fiber-to{1}}-Home (FTTH) je jednorežimové vláknolen praktická voľba. Tu je dôvod, prečo a ako sú PLC splittery ekonomické:

Prečo musí byť FTTH v jednom režime

Sprievodca výberom rozdeľovača PLC

Rozbočovače PLC (Planar Lightwave Circuit) rozdeľujú optické signály tak, aby slúžili viacerým účastníkom z jedného vlákna:

Možnosti formátu:

Holé vlákno- Pre spojovacie podnosy v pouličných skriniach

Mini modul- Kompaktné, pre svorkovnice

ABS box- Odolné, na distribúciu vonku

kazeta LGX- Rack-uchytenie, pre centrálne kancelárie

Rackový držiak (1U/2U)- Integrácia-ODF s vysokou hustotou

Riešenie Evolux:nášPLC rozbočovačepomer podpory od 1:2 do 1:64 s vynikajúcou rovnomernosťou (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Prípad: Hospital Campus Network (Boston, MA)

výzva:Satelitné budovy hlavnej nemocnice + 4, vzdialenosti od 200 m do 2,3 km, súlad s HIPAA vyžadujúci segmentáciu siete, dnes 10G so 100G plánovanými na zobrazovanie PACS

rozhodnutie:Single mode OS2 pre všetky medzi-budovy prepojenia, OM4 v rámci budov

Kľúčový poznatok:CTO mi povedal: "Nacenili sme multimode pre najdlhšie prepojenie budovy na 400 m. Fungovalo to. Potom nám právnici pripomenuli, že dátové prepojenia pacientov vyžadujú redundantné cesty. Naša záložná trasa cez parkovaciu štruktúru bola 600 m. Jediný režim bol jedinou odpoveďou."

lekcia: Vždy mapujte svoje nadbytočné cesty, nielen primárne trasy.

Prípad: Financial Trading Floor (Chicago, IL)

výzva:Požiadavky na extrémne-nízku latenciu (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Prekvapivý výber:OM4 multimode

zdôvodnenie:Vo vzdialenosti 50 m majú lasery VCSEL multimódových vysielačov a prijímačov v skutočnosti rýchlejšie časy nábehu ako lasery DFB s jedným režimom. Rozdiel v latencii je v nanosekundách, ale pri obchodovaní s vysokou-frekvenciou sú nanosekundy peniaze.

lekcia: Optimalizácia latencie niekedy uprednostňuje multimód pre veľmi krátke a veľmi rýchle prepojenia.

Technologické trendy 2026, ktoré by ste mali poznať

Vzostup 800G a ďalej

Štandard IEEE 802.3df (ratifikovaný v roku 2024) zavádza:

800 GBASE-SR8:Multimode, 8 pruhov x 100G, max 50m na ​​OM4

800 GBASE-DR8:Jeden režim, 8 x 100 G, dosah 500 m

Všimnite si, že pokuta za vzdialenosť sa platí pri 800 G-iba 50 metrov. Pre hyperškálové dátové centrá s dĺžkou riadkov presahujúcou 30 m to neponecháva takmer žiadnu rezervu.

Co{0}}balená optika (CPO) a silikónová fotonika

Intel, Broadcom a AMD vsádzajú na kremíkovú fotoniku,{0}}čo je vo svojej podstate technológia s jedným režimom. CPO integruje optické transceivery priamo do prepínačov ASIC a skoré implementácie (očakávané v rokoch 2026-2027) sú výlučne v jednom režime.

Čo to znamená:Ďalšia generácia sieťového hardvéru bude optimalizovaná pre jeden režim. Multimode nezmizne, no investície do jeho rozvoja sa výrazne spomalili.

Ohýbať-vlákno necitlivé

Oba typy vlákien teraz majú varianty -necitlivé na ohyb (ITU-T G.657 pre jeden režim, OM4-BI pre viacrežimový režim). Tieto tolerujú užšie polomery ohybov bez straty signálu-, čo je kľúčové pre prostredia s vysokou hustotou záplat.

Odporúčanie:Pre nové inštalácie vždy špecifikujte vlákno-necitlivé na ohyb. Poplatok za náklady je zanedbateľný (<5%), and it dramatically simplifies cable management.

Bežné chyby, ktorým sa treba vyhnúť

Chyba 1: Miešanie typov vlákien bez úpravy režimu

Problém:Niekto pripojí jednorežimový transceiver k multimódovému vláknu (alebo naopak), pričom očakáva, že bude „len fungovať“.

Čo sa vlastne stane:Pri 1G s 1000BASE-optikou LX a prepojovacím káblom na úpravu režimu to môže fungovať až na 550 m. Pri 10G a viac to nefunguje vôbec. Modálny nesúlad spôsobuje vážne zhoršenie signálu.

pravidlo:Nikdy nemiešajte typy vlákien bez výslovného technického zdôvodnenia a správnych kondicionačných káblov.

Chyba 2: Ignorovanie kvality konektora

Problém:Používanie lacných konektorov alebo nesprávne postupy čistenia.

Matematika:Jediný špinavý konektor môže spôsobiť stratu 1-3 dB. Na 300m OM4 linke pri 100G je váš celkový rozpočet straty len asi 2,6 dB. Jeden zlý konektor a prekročili ste rozpočet.

pravidlo:Investujte do kvalitných konektorov, pred každým pripojením vyčistite, skontrolujte optickým spektrom.

Úloha vrkôčikov pri ukončovaní vlákien

Pri inštalácii trvalej optickej infraštruktúryvrkôčikysú mostom medzi surovým káblom a konektorovým zariadením:

Prečo záleží na pigtailoch:Z výroby-ukončené pigtaily majú zaručený optický výkon (zvyčajne<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Produktový rad Evolux:nášpigtaily z optických vlákienprichádzajú v konfiguráciách LC, SC, FC a ST s OS2 single mode alebo OM1-OM5 multimode vlákno. Dostupné vo formátoch 0,9 mm tesnej alebo 12/24-vláknovej pásky, dĺžky od 0,5 m do 5 m.

Špecifický{0}}výber vlákien v odvetví

Rôzne priemyselné odvetvia majú jedinečné požiadavky, ktoré ovplyvňujú rozhodnutia o jednom režime v porovnaní s viacerými režimami:

Telekomunikácie a poskytovatelia internetových služieb

Riešenia Evolux Telecom:50+ telekomunikačným operátorom na celom svete poskytujeme koncové{1}}konc{2}}komponenty FTTH vrátane pred-konektorových káblov, 1:32 LGX rozdeľovačov a nástenných-svoriek.

Dátové centrá

Riešenia dátových centier Evolux:Naše hlavné káble MTP/MPO a vylamovacie zostavy sú navrhnuté pre paralelnú optiku 40G/100G/400G s mimoriadne-nízkou stratou vloženia (<0.35dB per connector).

5G siete

Riešenia Evolux 5G:Naše priemyselné-exteriérové ​​prepojovacie káble majú vodotesnosť IP67/IP68, plášte odolné voči UV-zárukám a prevádzkové teploty od -40 stupňov do +85 stupňov.

Zdravotníctvo a lekárske zobrazovanie

Zvláštna pozornosť:Nemocnice vyžadujú EMI-imunitnú kabeláž pre súpravy MRI a chirurgickú robotiku.

Inteligentné mestá a priemyselný internet vecí

Chyba 3: Zabudnutie na hustotu patch panelov

Problém:Plánovanie vlákien beží bez zohľadnenia obmedzení patch panela.

Realita:Jednorežimové LC konektory a multimódové LC konektory sú fyzicky identické. Menšie jadro s jedným režimom však vyžaduje prísnejšie tolerancie v prepojovacích paneloch s vysokou-hustotou. Rozpočet o 15 – 20 % viac na infraštruktúru panelov s jedným režimom.

Chyba 4: Nadmerné-zadanie multimódu

Problém:Inštalácia OM5 "pre každý prípad", keď by stačila OM4.

Realita:Výhody OM5 sa prejavia len s transceiverom SWDM4. Ak používate štandardnú optiku SR4/SR8, OM5 a OM4 fungujú rovnako. Ušetrite 25% prémiu za náklady, pokiaľ nemáte konkrétne plány SWDM.

Často kladené otázky

Otázka: Môžem-zabezpečiť budúcnosť inštaláciou oboch typov vlákien?

A:Áno, a mnohé podniky robia presne toto-nazýva sa to „hybridná“ alebo „paralelná“ infraštruktúra. Spustite jeden režim pre chrbticu/uplinky a multimód pre prístupovú vrstvu. Stačí dodržiavať prísnu dokumentáciu a farebné kódovanie.

Otázka: Môj predajca hovorí, že multimode je "dostatočne dobrý" pre 400G. majú pravdu?

A:Technicky áno, ale s výhradami. 400GBASE-SR8 funguje na OM4 až do 100 m. Vyžaduje však 16 vlákien (8 TX + 8 RX) v porovnaní s 2 vláknami v jednom režime pre 400 GBASE-DR4. Faktor v nákladoch na MTP-16 vs LC duplexnú infraštruktúru pred rozhodnutím.

Otázka: A čo vlákno na pracovnú plochu? ktorý typ?

A:Pre väčšinu kancelárskych prostredí do 100 m ponúka multimode OM3 najlepšiu hospodárnosť. Výnimka: Ak sa nachádzate v prostredí kampusu, kde sa odkazy na plochu môžu agregovať na väčšie vzdialenosti, jednoduchý režim zjednodušuje architektúru.

Otázka: Je ťažšie ukončiť jednoduchý režim v teréne?

A:Historicky to tak bolo. Moderné pred-leštené konektory a zváračky túto medzeru do značnej miery odstránili. Ukončenie v teréne zvyšuje približne 10-15% časovú/nákladovú prémiu pre jeden režim v porovnaní s multirežimom. Pre trvalú infraštruktúru je to zanedbateľné.

Otázka: Sme malý podnik so serverovňou pre 5 osôb. Záleží na niečom z toho?

A:úprimne? Pravdepodobne nie. V malom meradle použite pre transceivery čokoľvek, s čím boli vaše prepínače dodané, kúpte si zodpovedajúce vlákno a nepremýšľajte nad tým. Táto príručka je určená pre infraštruktúru, ktorá musí trvať desaťročie a musí sa výrazne rozšíriť.

Moje osobné odporúčania na rok 2026

Po tom všetkom vyššie, tu je môj úprimný názor:

Pre dátové centrá (akákoľvek veľkosť)

Prejdite do jedného režimu pre prepojenie chrbtice a listu.Plán 400G/800G je dominantný v jednom režime. Zaplaťte prémiu za transceiver teraz alebo zaplaťte prémiu za prekáblovanie neskôr.

Pre Enterprise Campus

Jediný režim pre-do{1}}budovy, viacrežimový OM4 vo vnútri budov.Tento hybridný prístup vyvažuje náklady a{0}}budúcnosť.

Pre priemyselné/drsné prostredie

Jediný režim, vždy.Nižší útlm poskytuje rezervu pre teplotné výkyvy, vibrácie a kontamináciu konektorov.

Pre domáce laboratóriá a malé firmy

Čokoľvek, čo je najlacnejšie a zodpovedá vašej výbave.V tomto rozsahu technické rozdiely neospravedlňujú úsilie o optimalizáciu.

Nie je to o vlákne, ale o úplnom riešení

Debata o jednom režime a viacerých režimoch sa často formuluje ako „čo je lepšie“-, ale to je nesprávna otázka.Správna otázka je "aké kompletné riešenie optického pripojenia vyžaduje moja aplikácia?"

V Evolux Fiber sme sa naučili, že úspešné nasadenie závisí od:

Výber správneho typu vláknapre vaše potreby vzdialenosti a šírky pásma

Zodpovedajúce konektory a adaptéryk vášmu zariadeniu a prostrediu

Určenie správnych typov leštidiel(APC vs UPC) pre vašu aplikáciu

Výber vhodných prepojovacích káblov a pigtailovs overeným optickým výkonom

Plánovanie budúcich aktualizáciíbez drahého prepájania{0}}káblov

Jediný režim má na svojej strane fyziku: nižšie straty, neobmedzený potenciál šírky pásma a dynamiku priemyslu. Multimode má na svojej strane ekonomiku: lacnejšie transceivery, jednoduchšiu inštaláciu a desaťročiami overenú spoľahlivosť na krátke vzdialenosti.

Najlepší sieťoví architekti si nevyberajú strany-, vyberajú si ich vhodne pre každý segment svojej infraštruktúry s kvalitnými komponentmi, ktoré sa nestanú slabým článkom.
